Proe/Creo熨烫机曲面造型图文教程

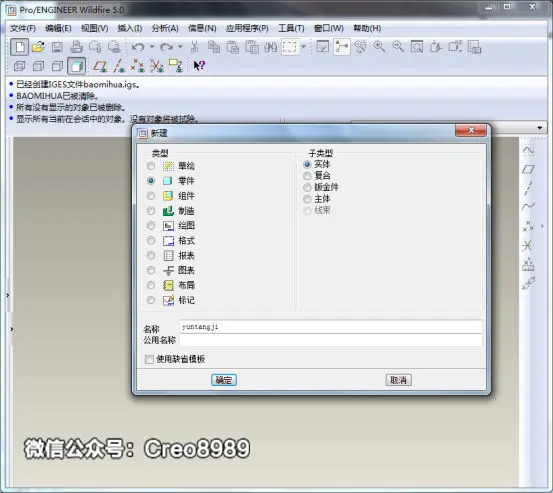

1. 文件新建零件名称为yuntangji，选择毫米制

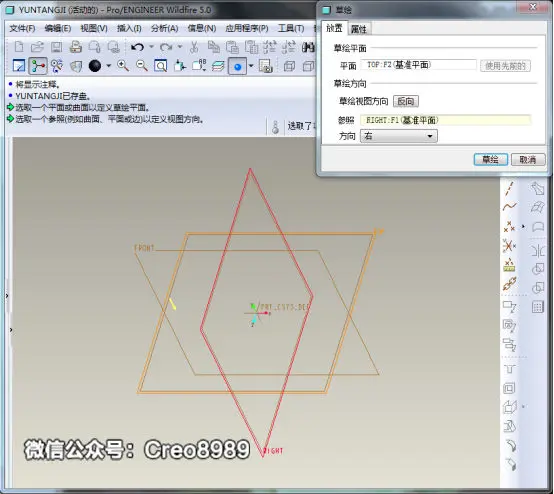

2. 选择TOP面作为草绘面，RIGHT面作为右参照绘制草绘

3. 绘制如下的第一个草绘,用椭圆命令，在修建

4. 旋转草绘的曲线，选择拉伸为曲面，封闭端，参数设置如下图

5. 选择RIGHT面做草绘面，选择TOP面做顶参照

6. 草绘如下

7. 选择拉伸成曲面

8. 合并曲面

9. 倒圆角

10. 选择熨烫机顶部平面做草绘面草绘

11. 绘制草绘

12. 拉伸成封闭端的曲面

13. 合并曲面

14. 选择先前的草绘面再次草绘

15. 草绘圆形

16. 拉伸成封闭端的曲面

17. 选择RIGHT面草绘，TOP面作为左参照

18. 绘制草绘

19. 拉伸出曲面

20. 合并曲面

21. 合并曲面

22. 选择合并后斜面作为草绘面

23. 草绘

24. 拉伸曲面

25. 合并曲面

26. 倒圆角

27. 编辑加厚

28. 染色
