接着前面未讲解完毕的风扇叶片，这节课来分享下半部分的内容。
效果如图：

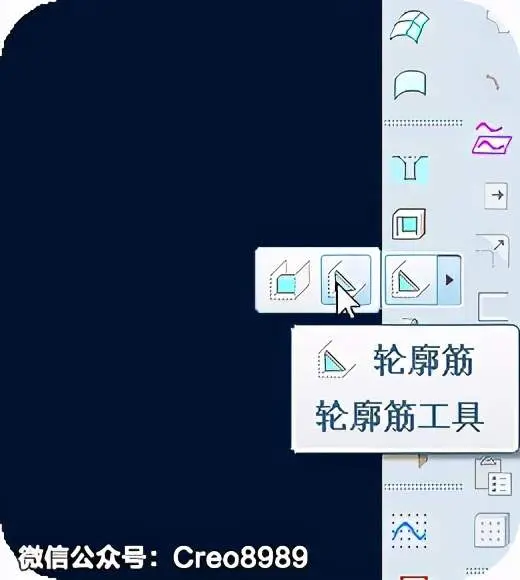

63、 创建筋特征。
64、 进入草绘。

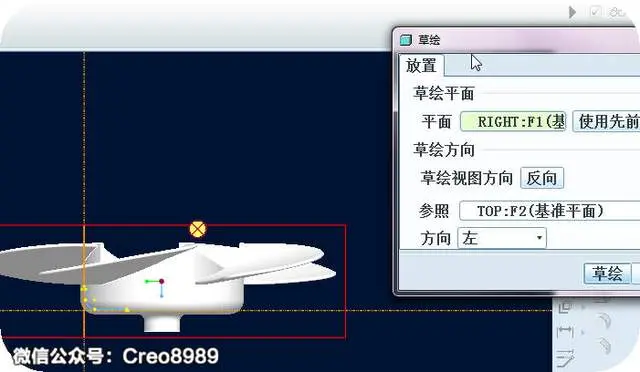

65、 草绘的放置面为right面 。

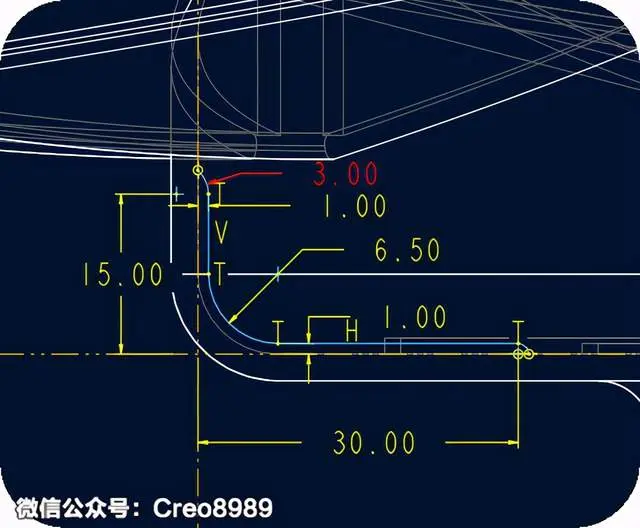

66、 草绘筋的截面。

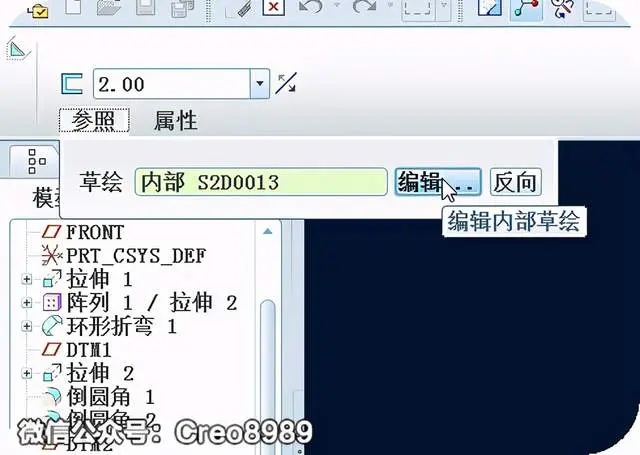

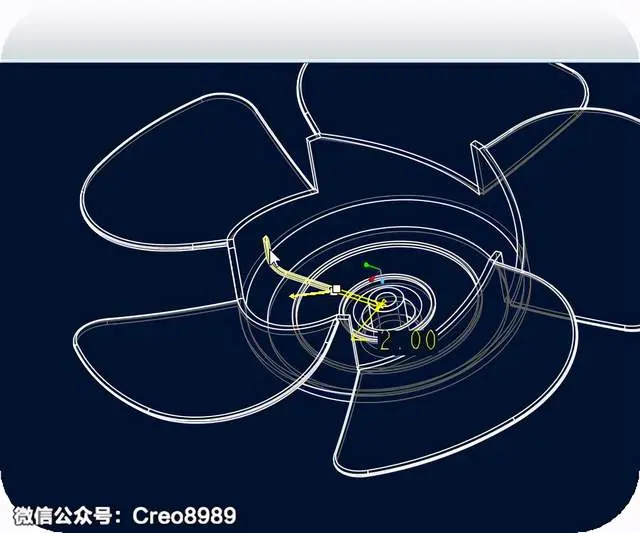

67、 筋宽度为2。

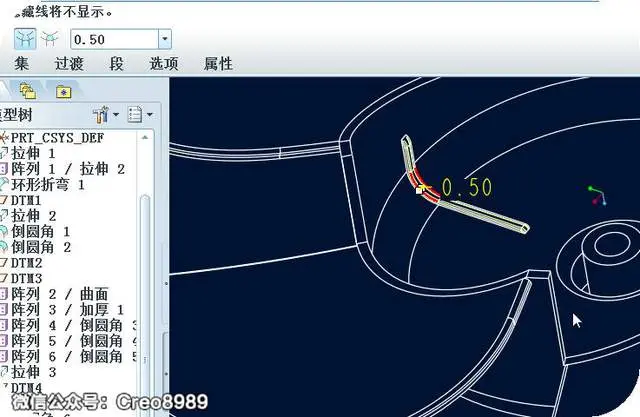

68、 对筋特征进行倒圆角。

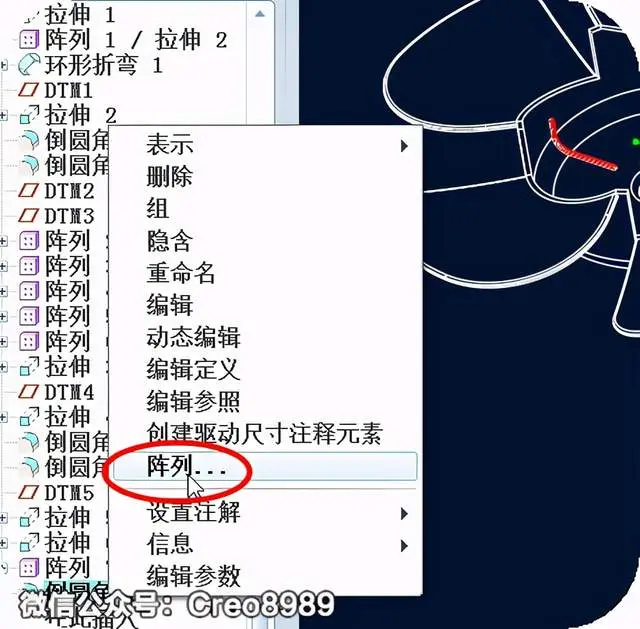

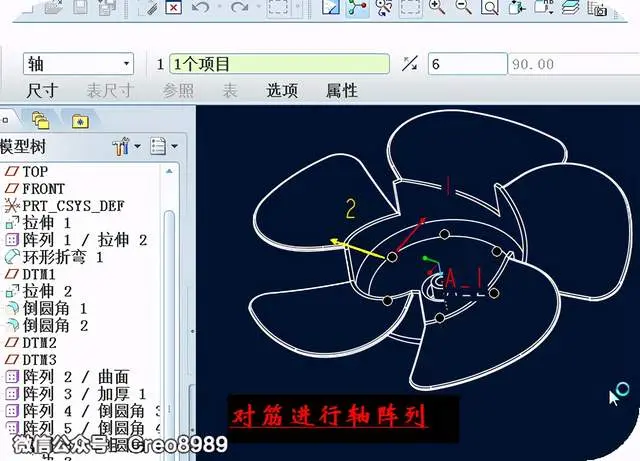

69、 将筋特征阵列。

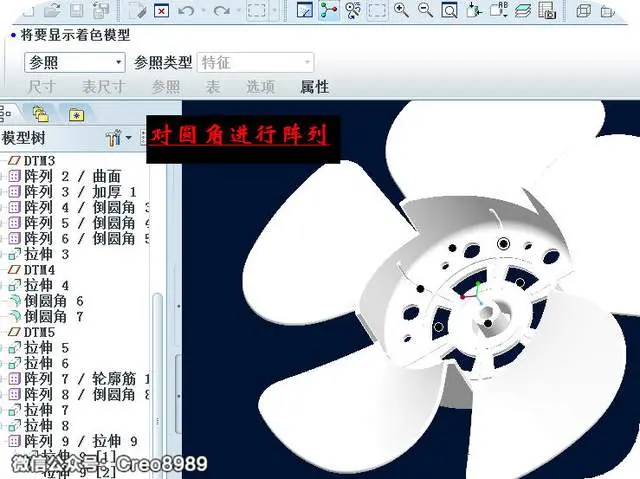

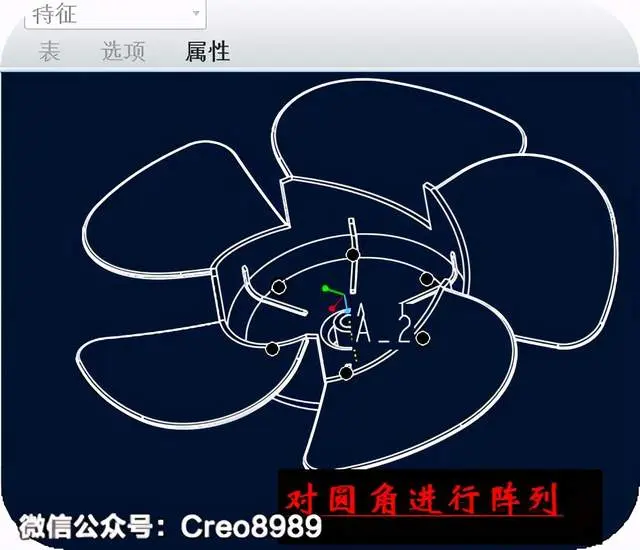

70、 对倒圆角特征进行阵列。
71、 参照轴阵列。

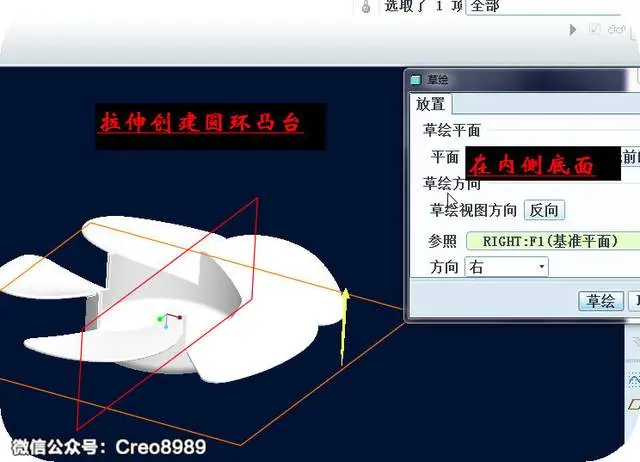

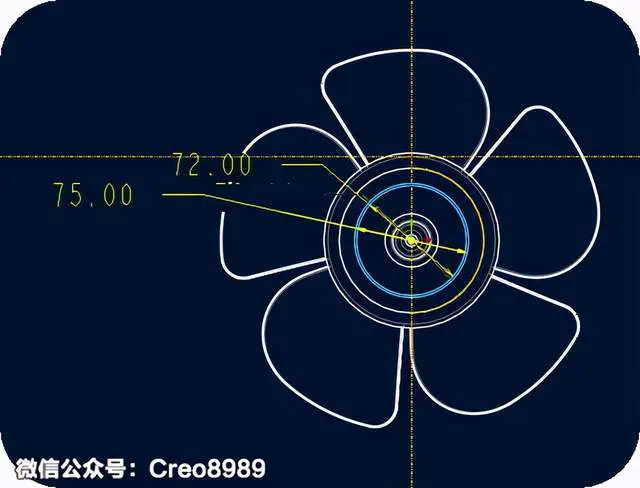

72、 在内侧底面上创建圆环凸台。
73、 凸台的截面。

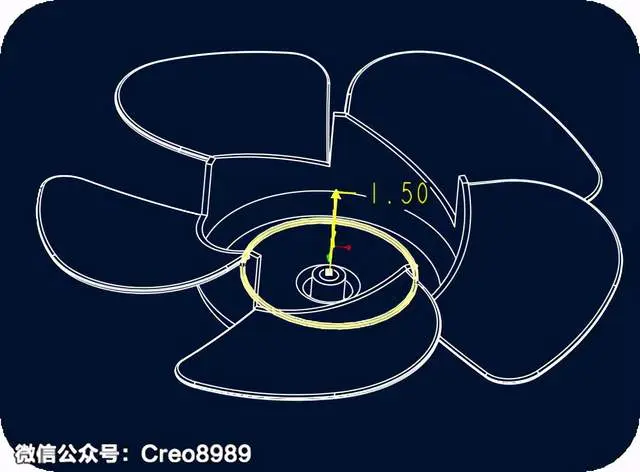

74、 凸台高度为1.5。

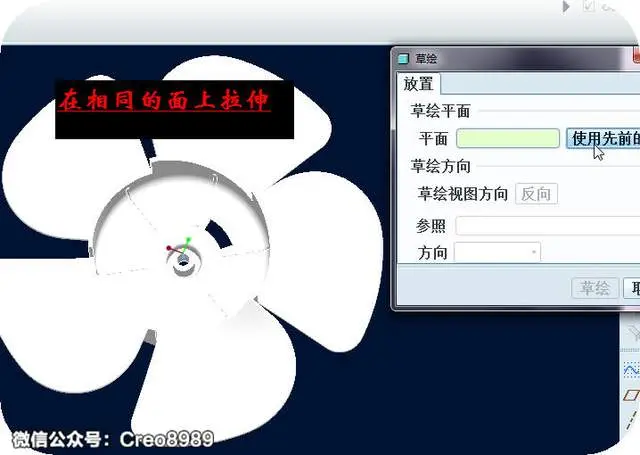

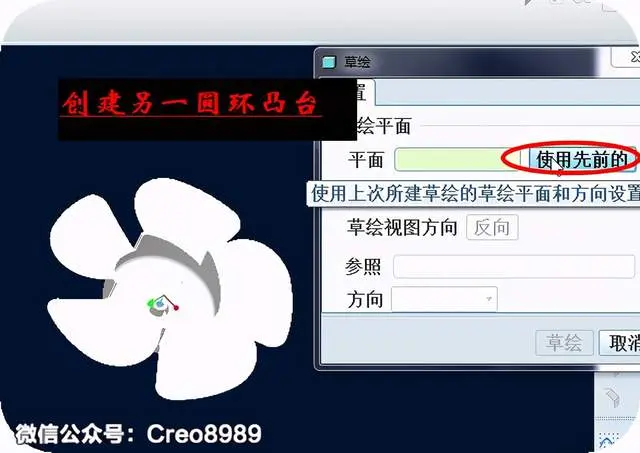

75、 在同一个平面上拉伸。

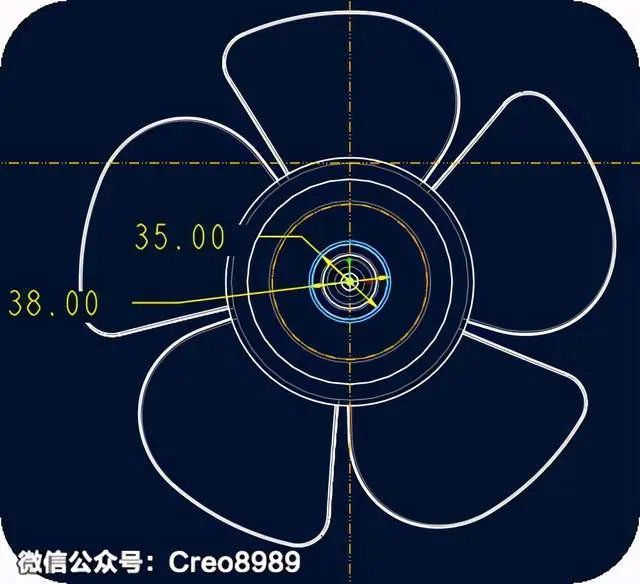

76、 草绘截面。

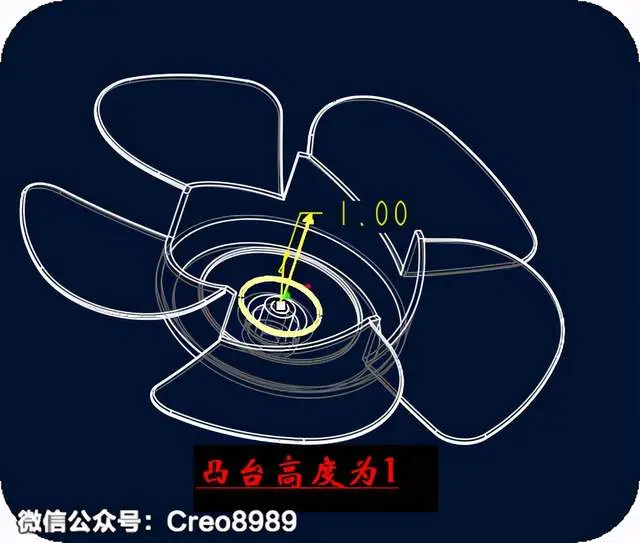

77、 第二个凸台的高度为1。

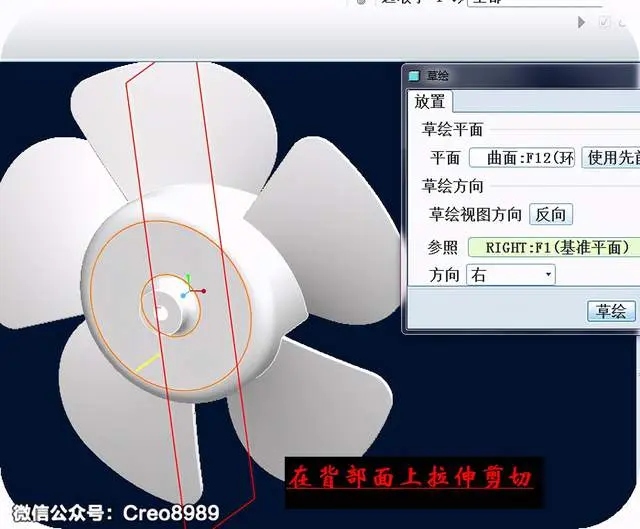

78、 在背部面上拉伸。

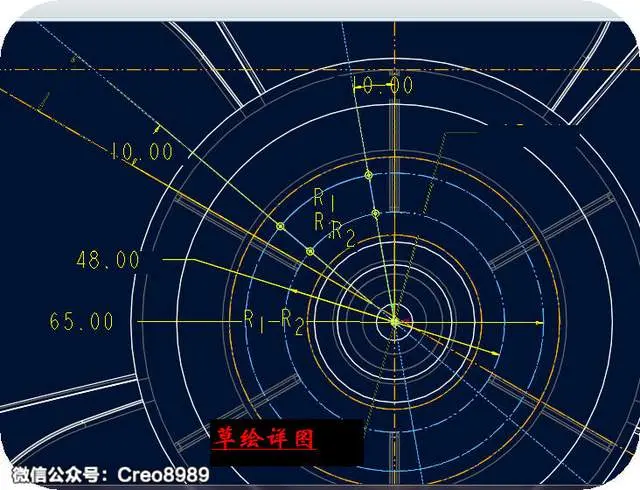

79、 草绘拉伸的截面。

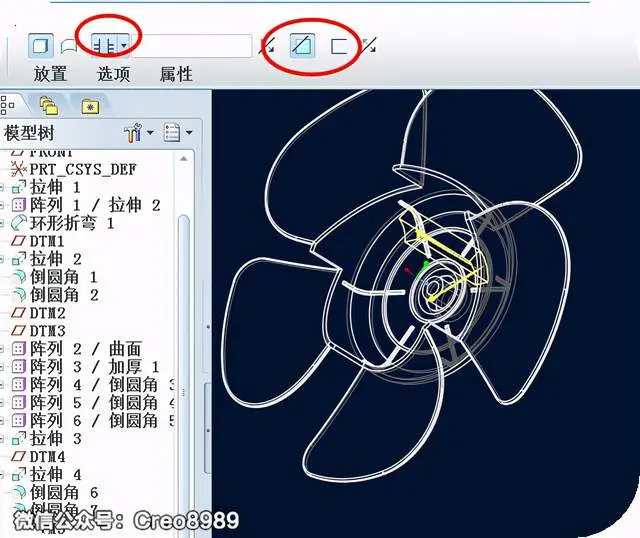

80、 拉伸切除。

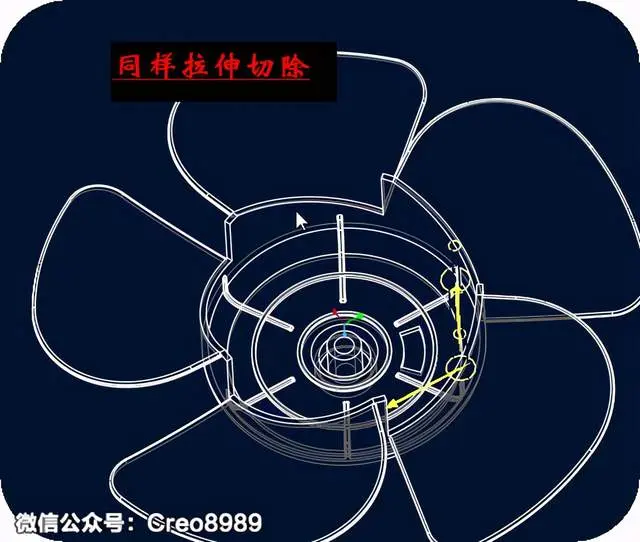

81、 同样的方式，创建拉伸特征。

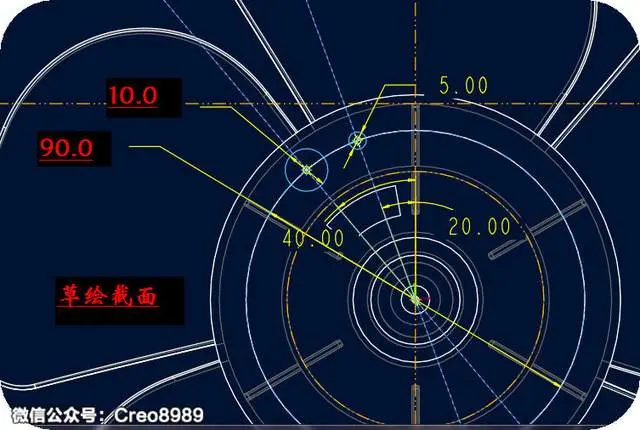

82、 拉伸截面。
83、 拉伸切除。

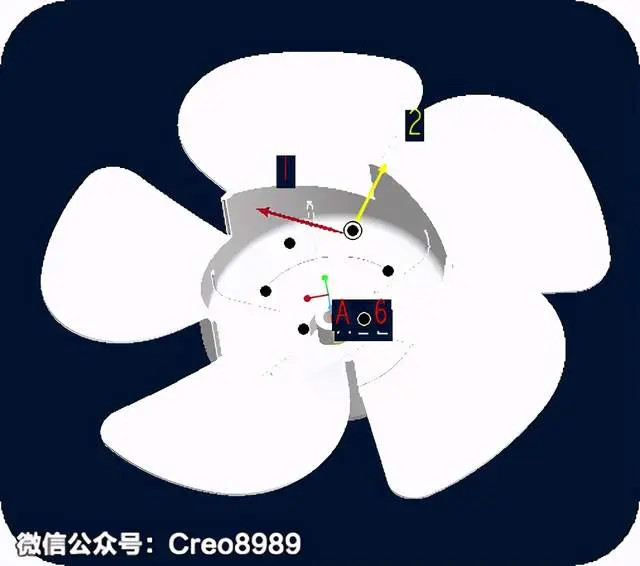

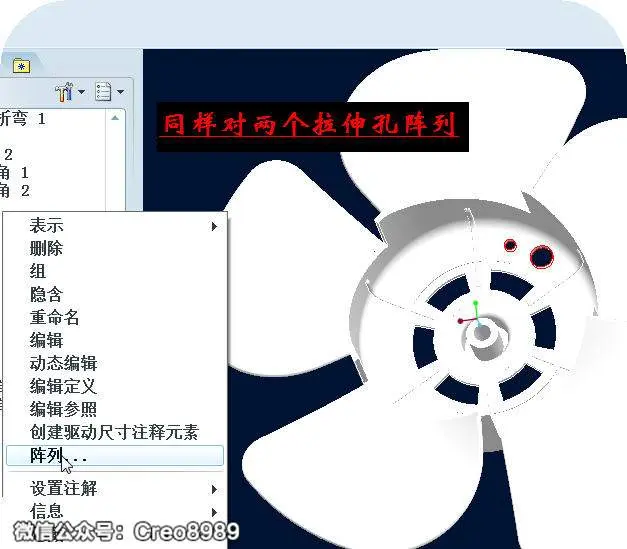

84、 对两个拉伸切除的特征进行阵列。

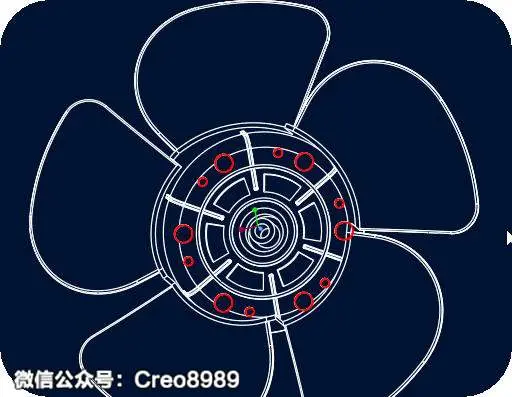

85、 两次阵列后的结果。

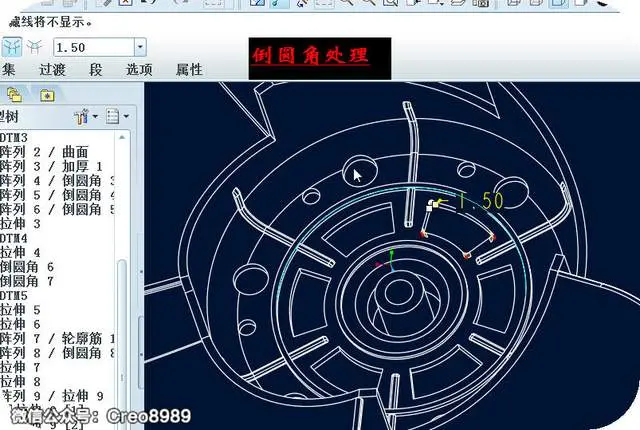

86、 倒圆角。
87、 对倒圆角进行参照阵列。

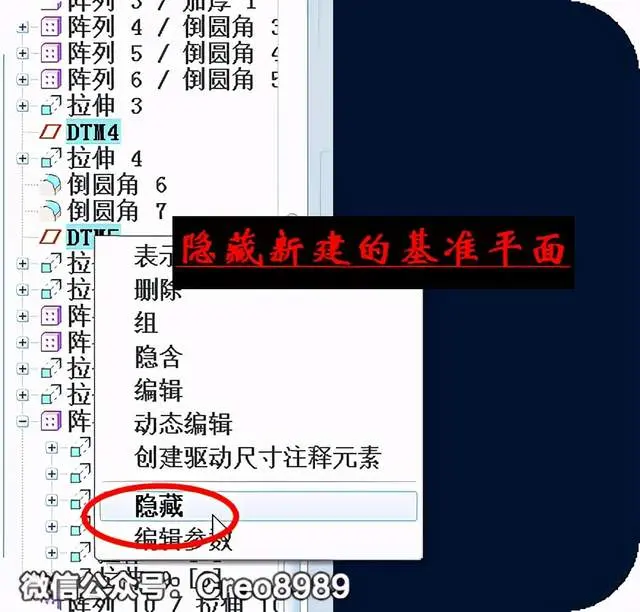

88、 隐藏新建的基准平面。

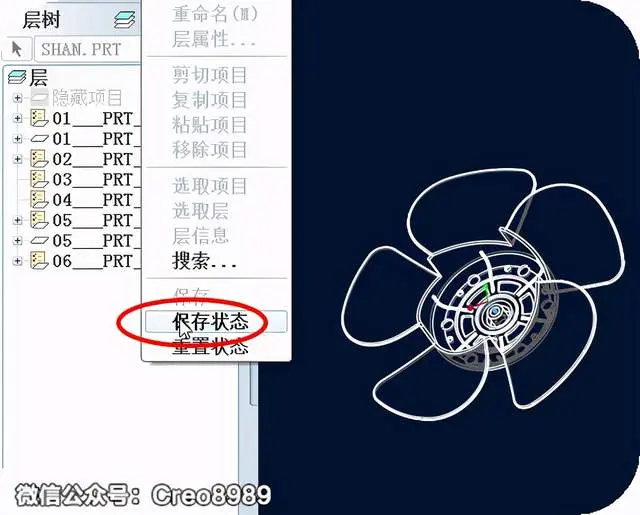

89、 在【层树】下，保存隐藏后的状态。

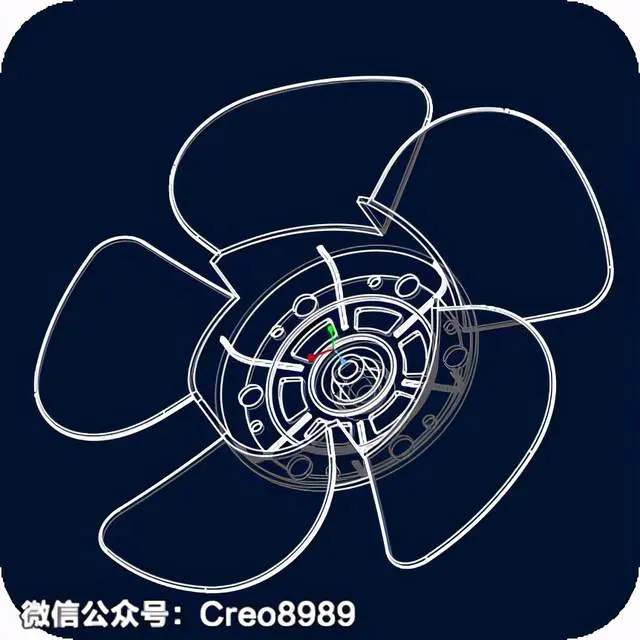

90、 至此，风扇的叶片创建完毕。
风扇的叶片创建完毕了，接下来我们创建的是风扇的联轴器。
