Creo涡轮扇叶建模过程详解，叶片扭转角和轮毂配合细节

本文练习一个涡轮扇叶建模。

这个模型是参照网络上的一张图片构建，主要练习建模方法。

先看完成图：

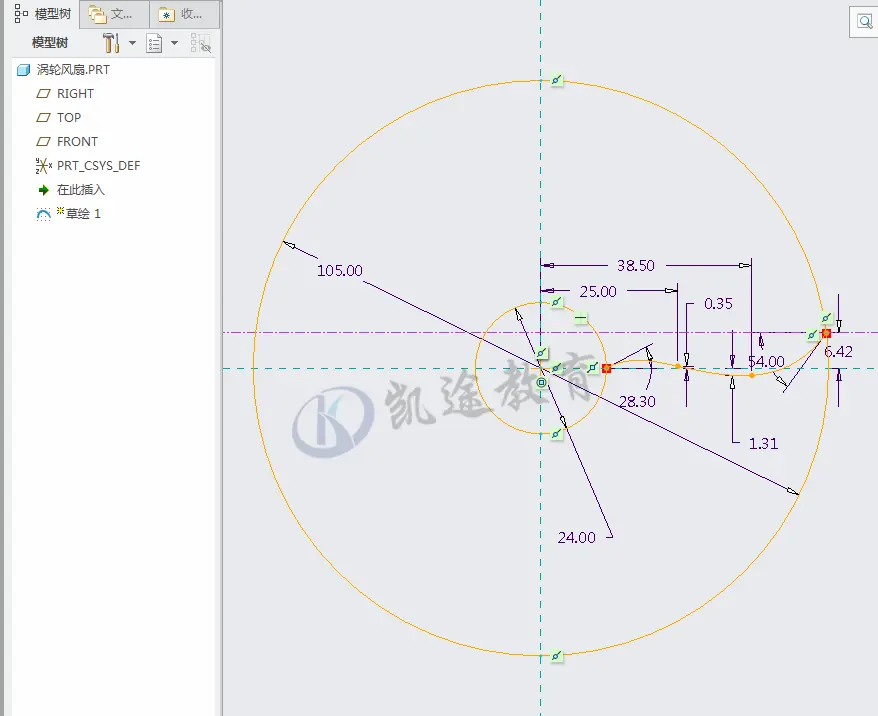

1.第一步还是老规矩，新建零件选择一个平面——草绘外形轮廓。（如下图）

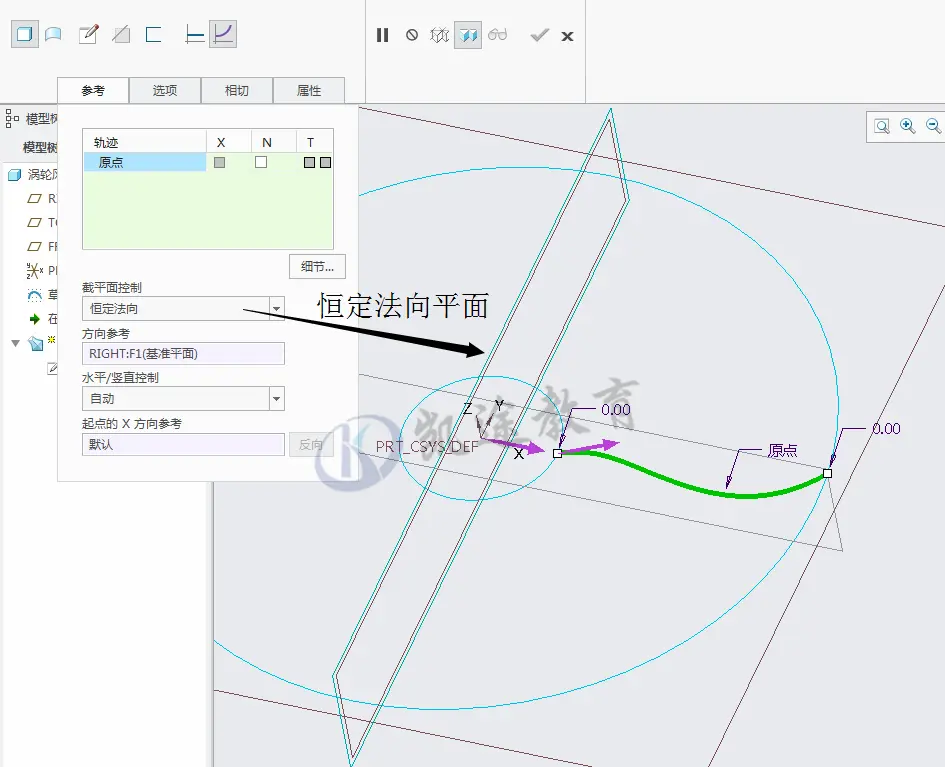

2.选取样条曲线进行扫描注意起点方向和恒定法向的平面。

进入草绘截面

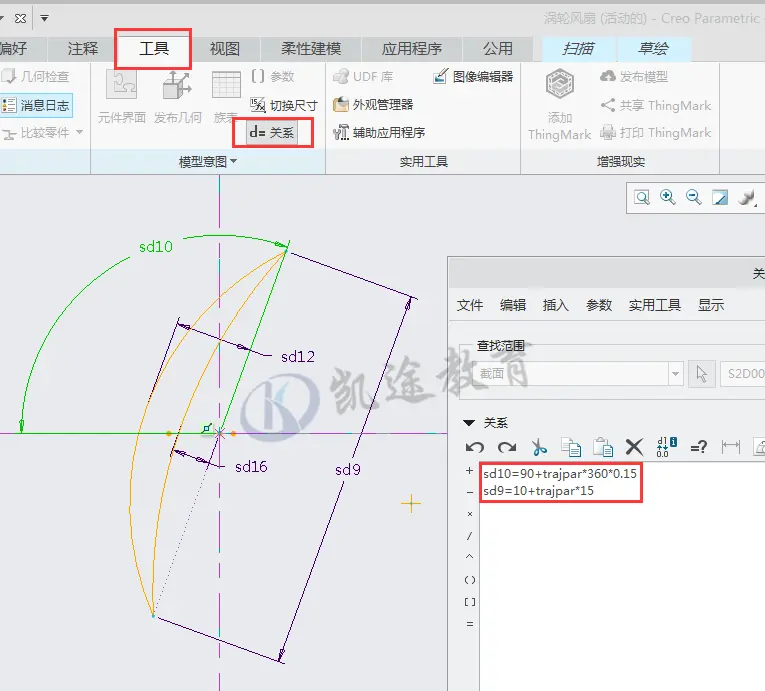

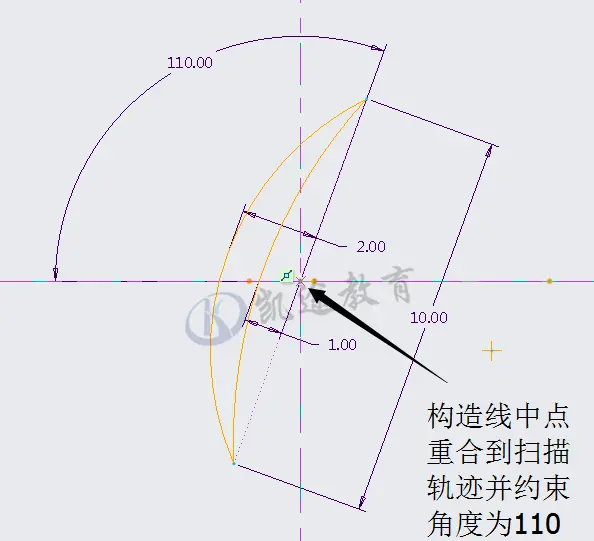

添加关系约束：将构造线的角度和长度尺寸添加关系约束

sd10=90+trajpar*360*0.15

sd9=10+trajpar*15

得到扫描的一个叶片

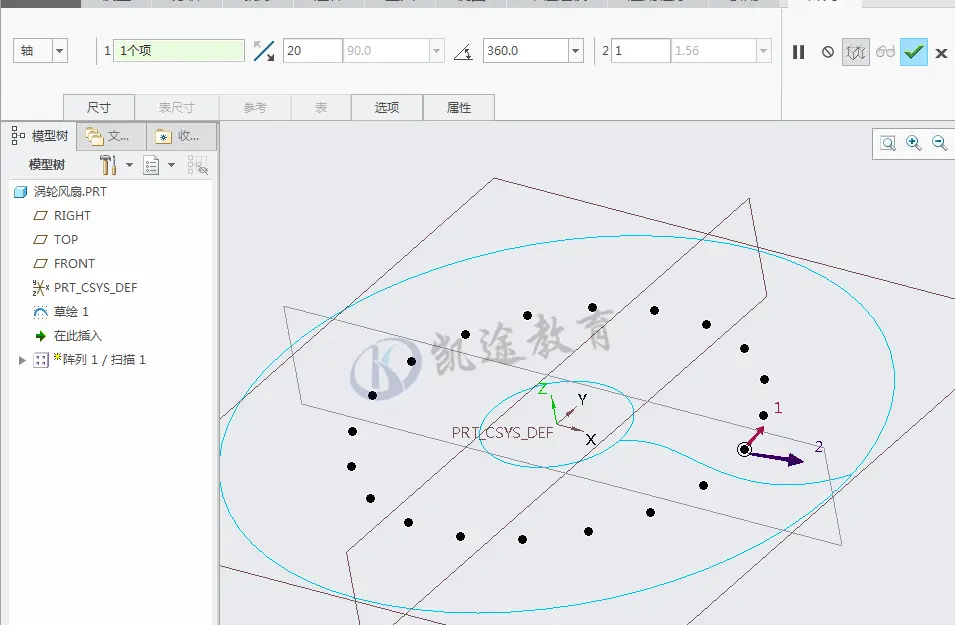

3.将扫描特征进行圆周阵列20个，这里我们选Z轴为阵列参考轴。

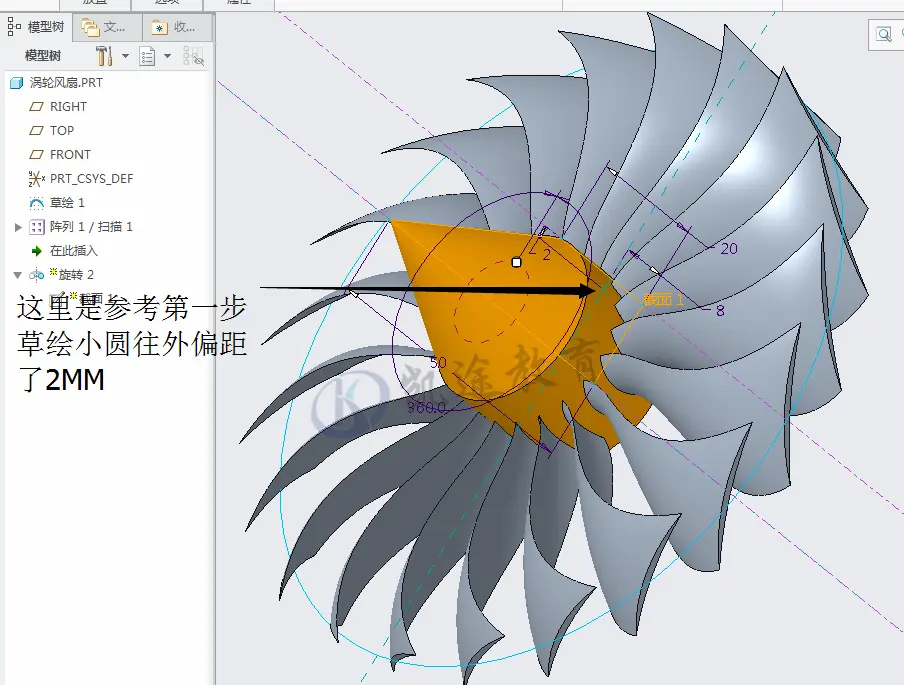

4.将中间主体旋转出来，大家可以自己定义尺寸。

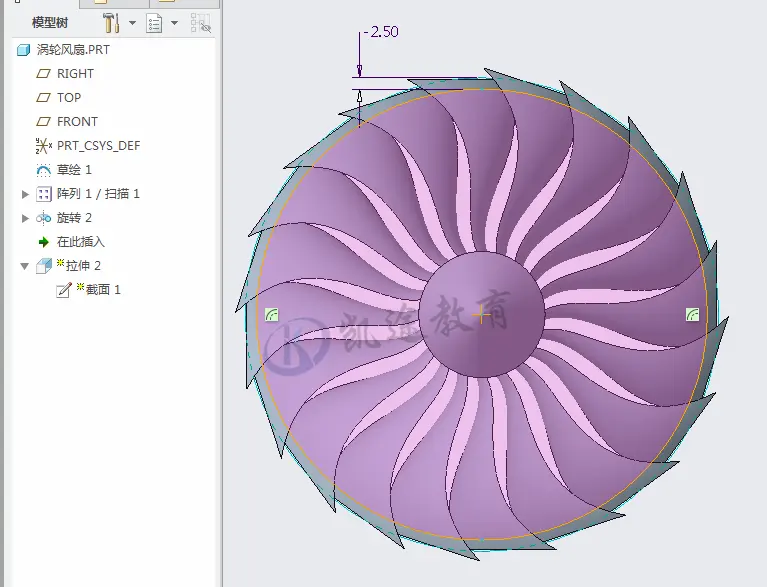

5.拉伸切除掉边缘多余的边角。（参照第一步的草绘圆往里偏移2.5mm）

 这里说明一下：第一步草绘圆直径是105，往里偏移2.5刚好取整为100 。

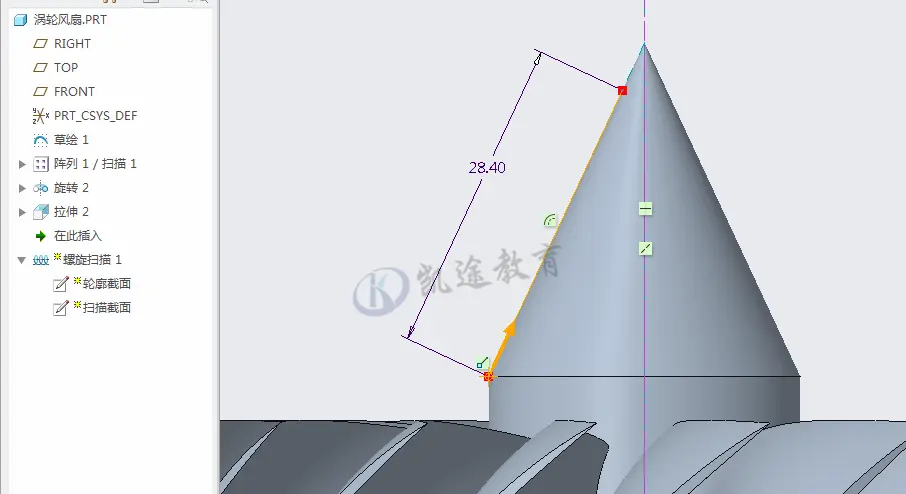

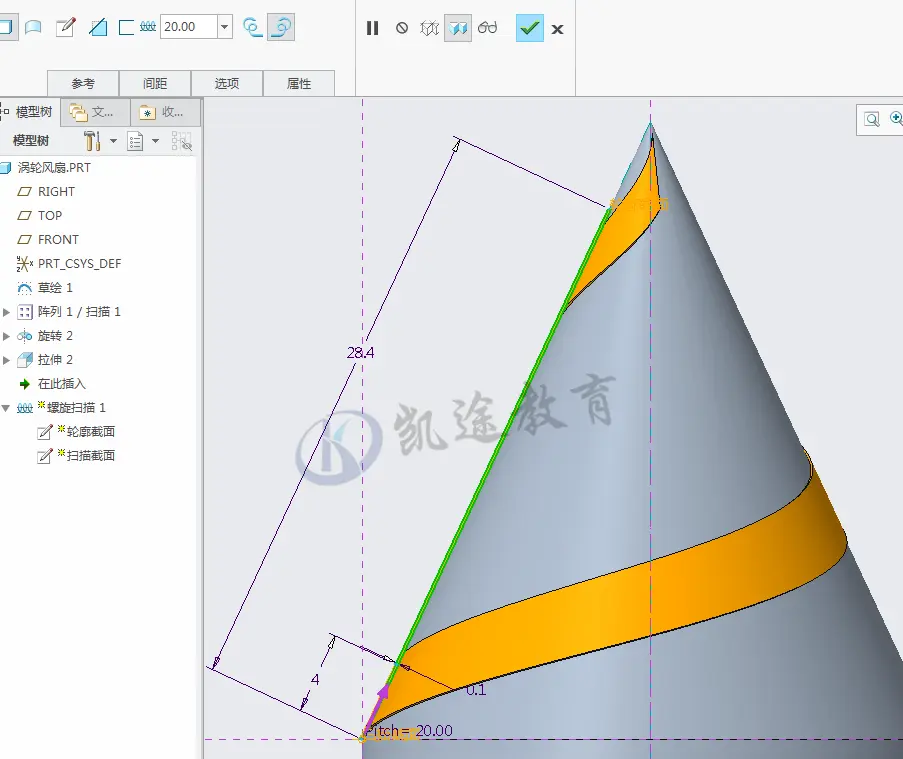

6.使用螺旋扫描将最后的螺旋线做上去。

草绘螺旋轨迹

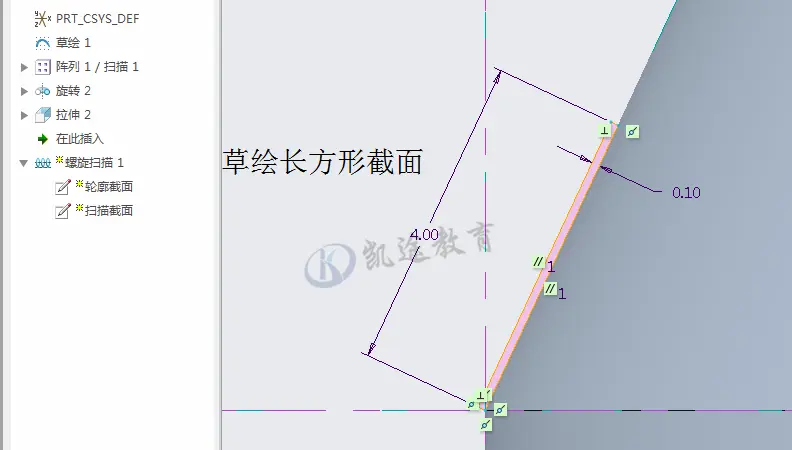

确认完成后进入草绘截面

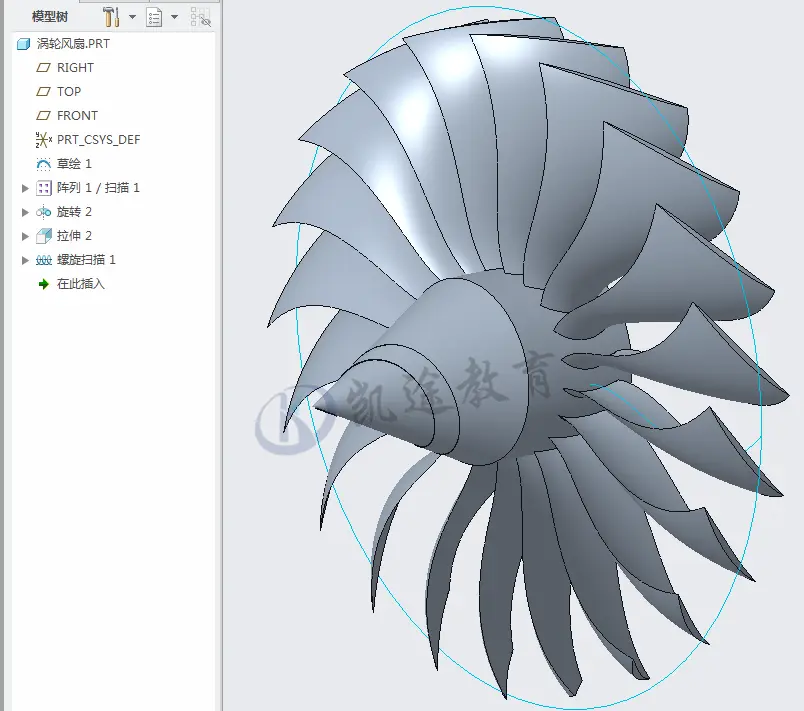

完成!
