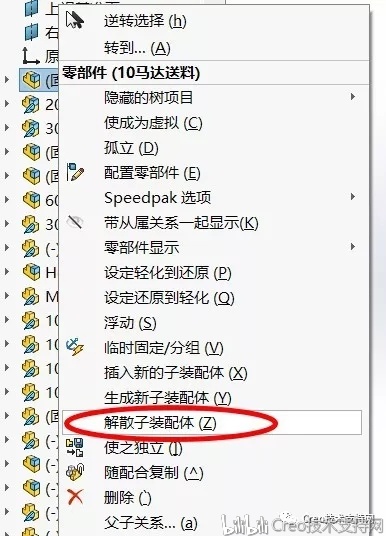

使用过Solidworks的朋友知道里面有个功能叫“解散子装配体”。其作用是将装配中的零部件完全解散到上级装配中。
我感觉其原理是将子件移动至上级装配中,并删除此装配模型。

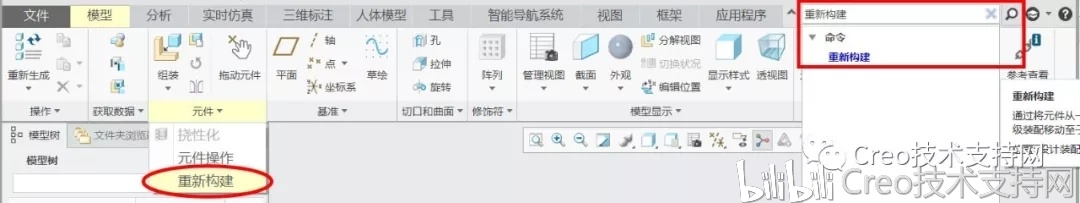

这个功能配合“生成新子装配体”命令可以让我们重新对装配体的结构进行整合拆分。当然这个功能在使用时会有一些问题,因为模型之间存在参考关系,去掉装配而保留子件时有些参考会丢失,所以往往需要我们事后对部分零部件进行重新定义。但比起重新一个个装配,这两个功能已经很好用了。那么问题来了,Creo有这个功能吗?答案是:没有。但是,Creo中有更好用的替代功能,这就是“重新构建”。有很多人不知道这个功能,其实Creo中有很多实用的小工具,需要你去自己探索。当你不知道命令在哪里时,可以使用右上角的搜索按钮来搜索命令。“重新构建”只存在于装配体界面中。位于“模型”选项卡的“元件”组的下拉列表中。另一个“元件操作”命令也是非常好用的模型树排序工具,这个在以后我们会讲到。

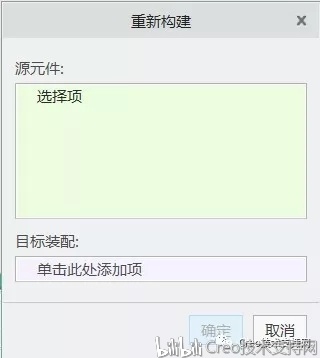

“重新构建”的操作非常简单,选择想要移动的零部件,然后选择目标装配就可以了。

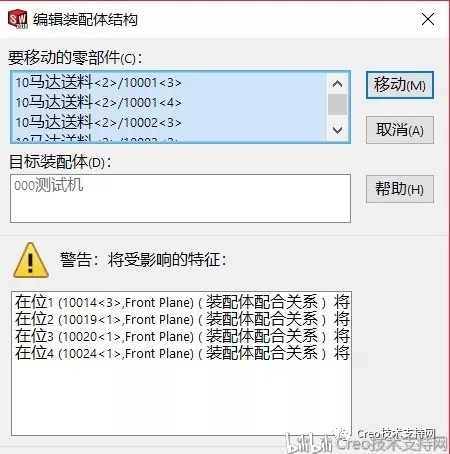

“源元件”可以是一个或多个,可以是零件也可以是装配,但必须是同一级装配下。我们可以使用CTRL和SHIFT来进行多选。“目标装配”只需要选择一个装配就可以了,这个装配可以是同级的,也可以是不同级的。所以如果你要打散一个装配,只需要使用“重新构建”将所有子件选为“源元件”,“目标装配”选为上级装配就行了,移动完毕后再把已经打散的装配体删掉即可。不过需要注意的是,装配中可能有着复杂的装配参考,如果此装配中的子件在装配时参考了装配体的基准,那在删除这个装配体时肯定会报错。这时就需要你重新编辑定义了。这个跟Solidworks是一样的道理。这个功能比SW中的“解散子装配体”好的地方在于,你可以把同级下任意数量子件移动到其他任意装配中,比单纯的打散一个装配更加灵活。同理,SW中的“生成新子装配体”也可以在Creo中通过先建立一个空装配,然后使用“重新构建”把零部件移动过去的方法来代替。
