基于Pro/E的叉座零件夹具设计教程

叉座是一种联接定位零件,是整个机械装置的主体,起密封、定位的作用,因此,零件关键部位要求加工精度比较高。

   叉座零件的材料为HT150,灰铸铁属于脆性材料,故不能锻造和冲压。但灰铸铁的铸造性能和切削加工性能优良。

基于Pro/E叉座零件夹具设计

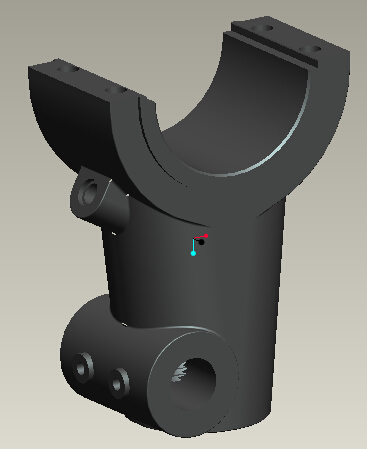

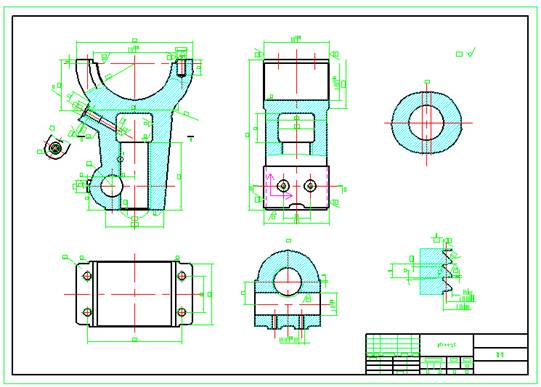

   零件图

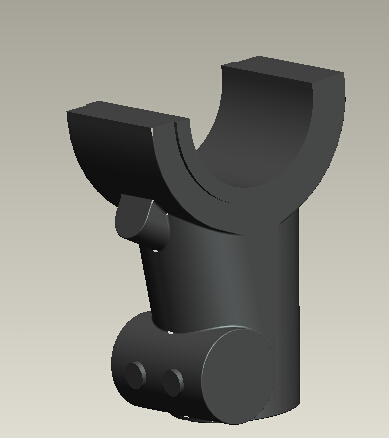

   毛坯图



   为了提高劳动生产率,保证加工质量,降低劳动强度,对孔50设计钻床夹具。

   对夹具进行三维建模和虚拟装配,并生成爆炸视图。本设计中,所使用的三维软件为Pro/E4.0。

   Pro/Engineer操作软件是美国参数技术公司(PTC)旗下的CAD/CAM/CAE一体化的三维软件。          Pro/Engineer软件以参数化著称,是参数化技术的最早应用者,在目前的三维造型软件领域中占有着重要地位,Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广。是现今主流的CAD/CAM/CAE软件之一,特别是在国内产品设计领域占据重要位置。

   Pro/Engineer操作软件是美国参数技术公司(PTC)旗下的CAD/CAM/CAE一体化的三维软件。          Pro/Engineer软件以参数化著称,是参数化技术的最早应用者,在目前的三维造型软件领域中占有着重要地位,Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广。是现今主流的CAD/CAM/CAE软件之一,特别是在国内产品设计领域占据重要位置。

1、分度盘建模

   利用拉伸,打孔,旋转等命令,创建如下图所示分度盘三维模型:


   分度盘

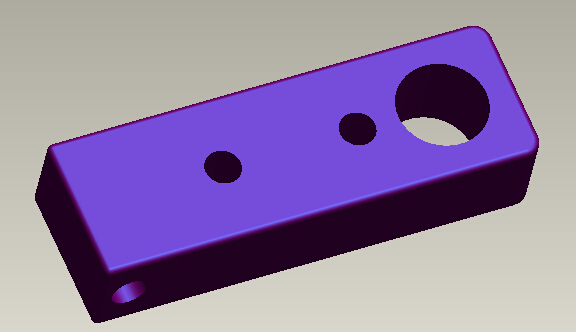

2、钻模板建模

   利用拉伸,打孔等命令,创建如下图所示钻模板三维模型:


   钻模板

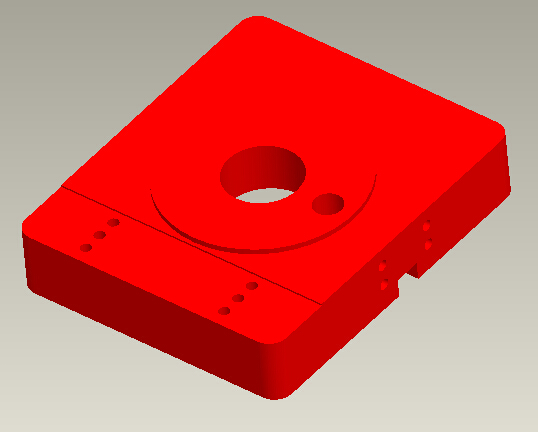

3、底座建模

   利用拉伸,打孔,旋转等命令,创建如下图所示底座三维模型:


   底座建模

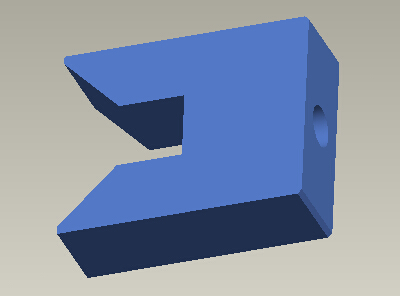

4、V形块建模

   利用拉伸,打孔,旋转等命令,创建如下图所示V形块三维模型:

基于Pro/E叉座零件夹具设计


   V形块

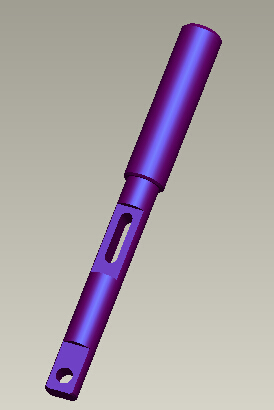

5、操作手柄建模

   利用拉伸,打孔,旋转等命令,创建如下图所示操c手柄三维模型:


   操作手柄

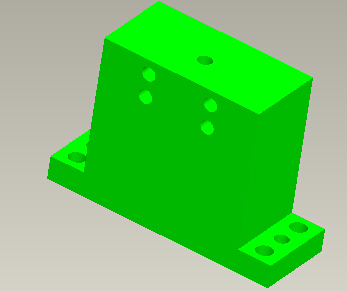

6、支座建模

   利用拉伸,打孔,旋转等命令,创建如下图所示支座三维模型:


   支座模型

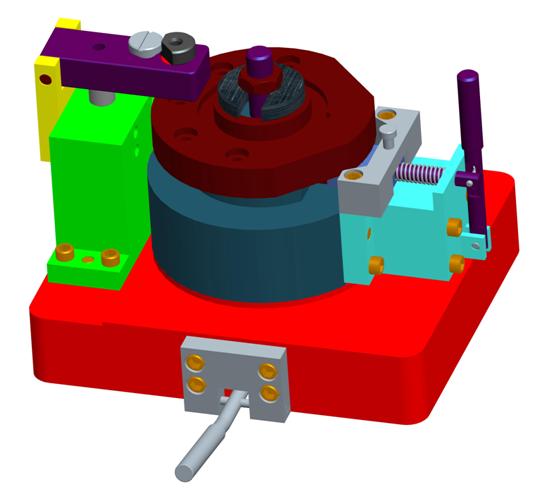

7、虚拟装配

   应用前述建立的各零件的三维图型进行虚拟装配,首先进行子装配,完成子装配工作后,进行总装配。零件装配好了以后,进行装配体的干涉检查,以便确定装配体中各零件之间是否存在实体边界冲突(即干涉)、冲突发生在何处、进而为消除冲突7好准备。一般对零件较多或装配要求较严格的装配体,应该装配好—个零件就进行一次装配检查,这样可以及时发现错误,及时修正。

基于Pro/E叉座零件夹具设计

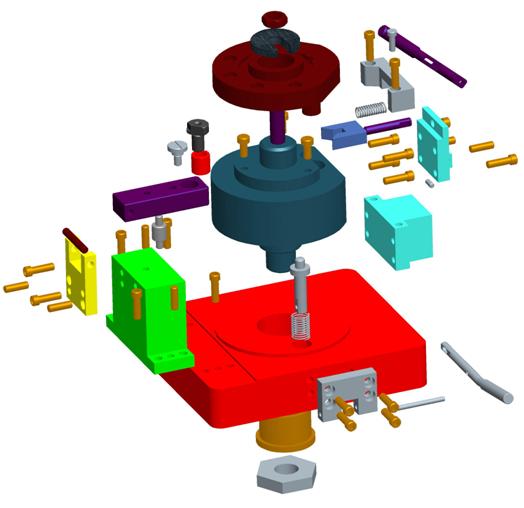

8、爆炸视图生成

   爆炸图(Exploded Views)只是装配(Assembly)功能模块中的一项子功能而已,有了这个相应的操作功能项,所以工程技术人员在绘制立体装配示意图时就显得轻松多了,不仅提高了工作效率还减少了工作的强度。如今这项功能不仅仅是用在工业产品的装配使用说明中,而且还越来越广泛的应用到机械制造中,使加工操作人员可以一目了然。

基于Pro/E叉座零件夹具设计
