塑胶产品结构设计中柱子与孔的精细设计技巧

在做塑胶产品设计时,两产品相装配所用到的螺丝柱和孔是必不可少的,以下是一些关于产品合壳螺丝柱及孔位的技术资料。

1.1 柱子的问题

a. 设计柱子时,应考虑胶位是否会缩水。

b. 为了增加柱子的强度,可在柱子四周追加加强筋。加强筋的宽度参照图1。

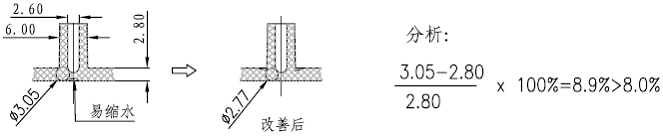

   柱子的缩水的改善方式见如图1、图2所示:改善前柱子的胶太厚,易缩水;改善后不会缩水。

GIF


GIF


图2

1.2 孔的问题

a. 孔与孔之间的距离,一般应取孔径的2倍以上。

b. 孔与塑件边缘之间的距离,一般应取孔径的3倍以上,如因塑件设计的限制或作为固定用孔,则可在孔的边缘用凸台来加强。

GIF

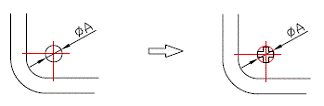

c. 侧孔的设计应避免有薄壁的断面,否则会产生尖角,有伤手和易缺料的现象。

GIF

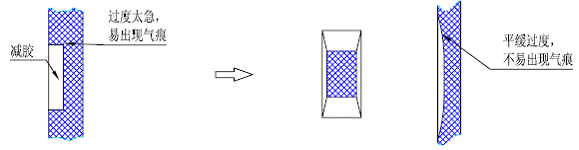

1.3 “减胶”的问题

GIF


图5

2、螺丝柱的设计

2.1 通常采取螺丝加卡扣的方式来固定两个壳体,螺丝柱通常还起着对PCB板的定位作用。

2.2 用于自攻螺丝的螺丝柱的设计原则是为:其外径应该是Screw外径的2.0~2.4倍。设计中可以取:螺丝柱外径=2×螺丝外径;螺柱内径(ABS,ABS+PC)=螺丝外径-0.40mm;螺柱内径(PC)=螺丝外径-0.30mm或-0.35mm(可以先按0.30mm来设计,待测试通不过再修模加胶);两壳体螺柱面之间距离取0.05mm。

GIF

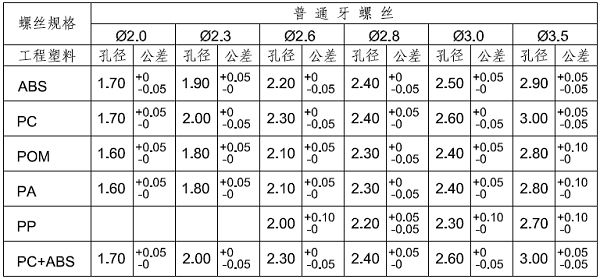

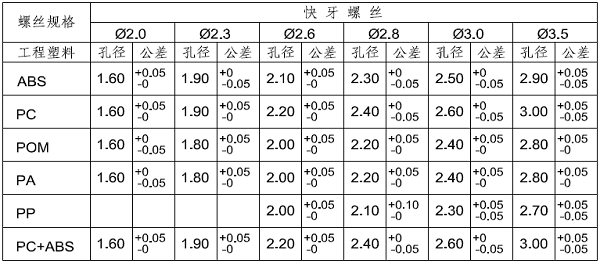

2.3 不同材料、不同螺丝的螺丝柱孔设计值如表1、表2所示。

GIF

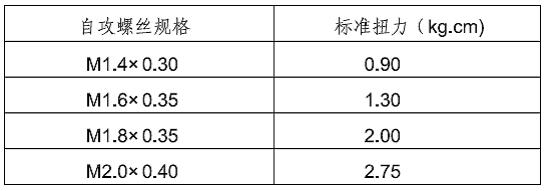

2.4  常用自攻螺丝装配及测试(10次)时所要用的扭力值,如表3所示。
