Creo拉伸与混合绘图的综合案例研究

一、拉伸案例

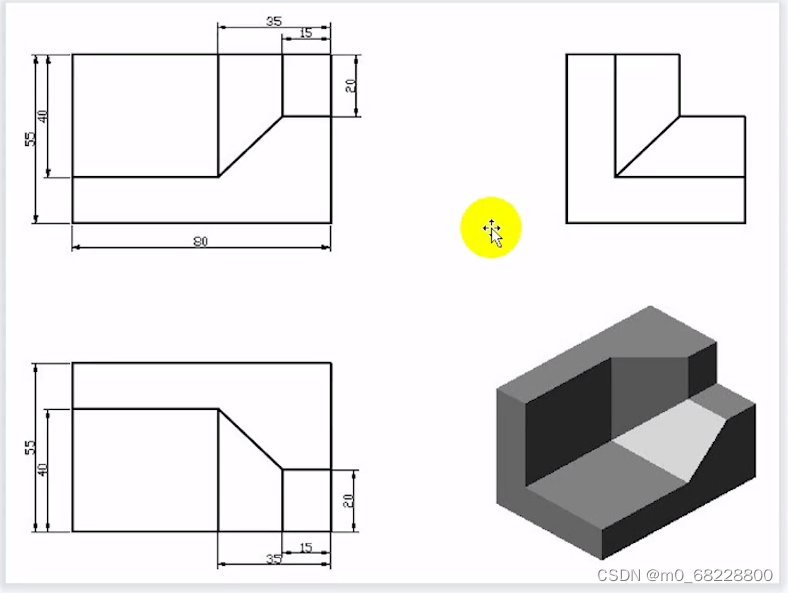

1.要绘制的图形如下图所示

  图1-1


2.绘制步骤

整体思路：先画出一个立方体，再用两个曲面切去凹陷的部分。

   1）拉伸——草绘——画一个矩形，更改尺寸并使其对称——“确定”进行拉伸；

   2）拉伸——草绘——选择基准面后绘制“样条”，得到一个曲面——确定——更改“类型”为曲面；

   3）按上一个步骤再拉伸一个曲面；

   4）选中两个曲面——合并——更改保留的侧——得到三维模型图。

3.绘制结果

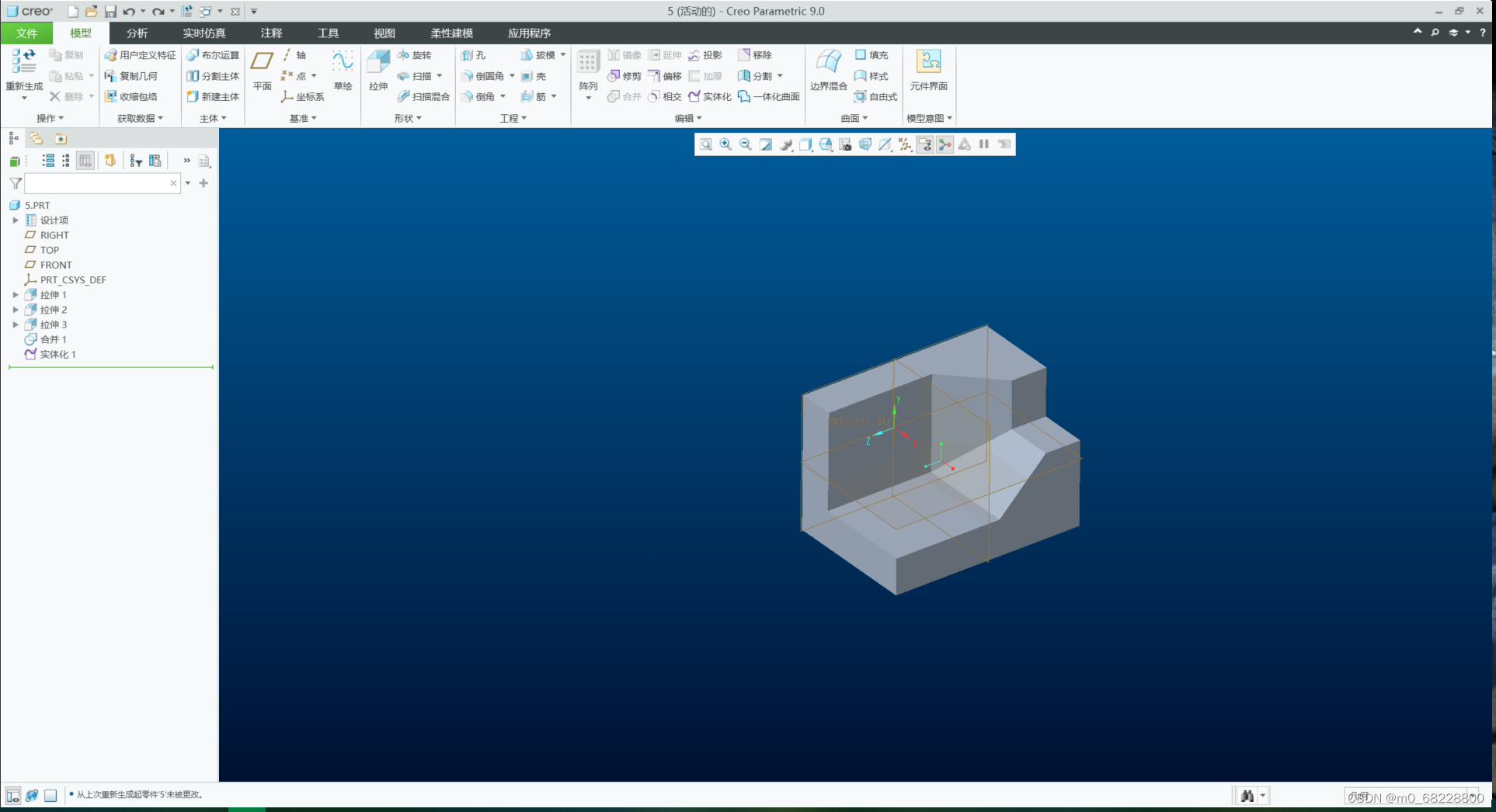

  图1-2


二、混合案例

1.绘制要求

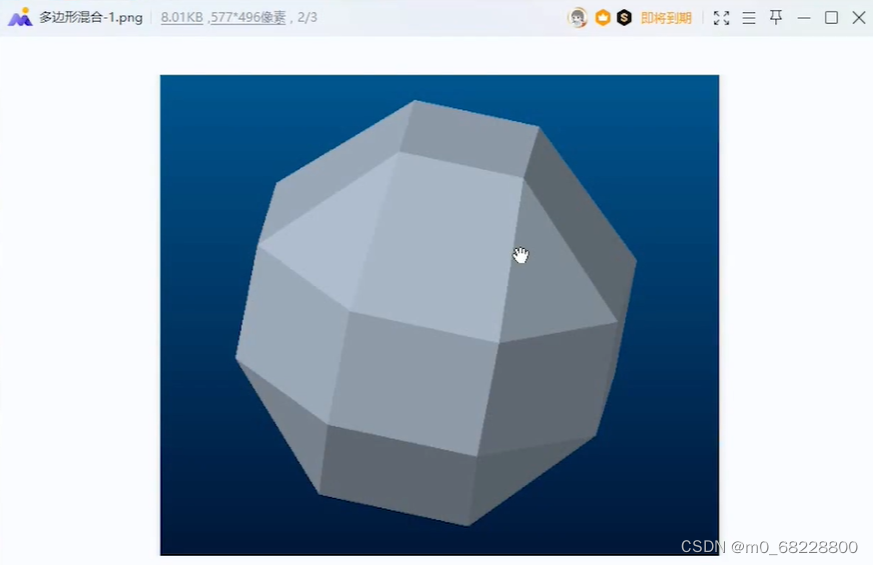

  图2-1


2.绘制步骤

整体思路：使用“模型—>形状—>混合”命令，分别在四个基准平面上画出矩形、八边形、八边形和矩形，混合得到结果。

   1）形状——混合，选择一个基准，草绘——确定；

   2）给定第二个基准面与第一个基准面的距离——草绘“八边形”（在选项版中）——确定；

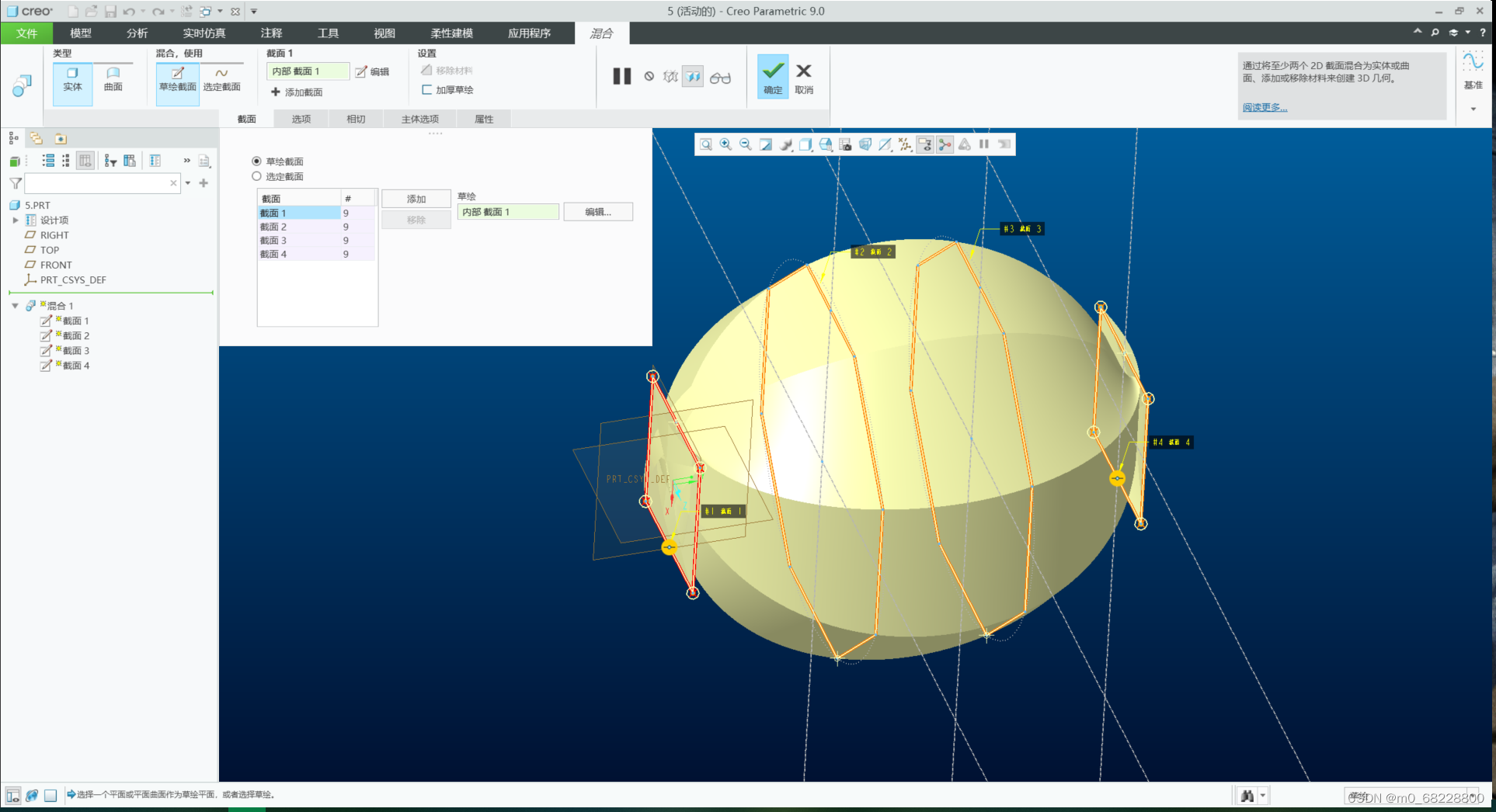

   3）此时第一个矩形是四个点，第二个八边形是八个点，要使点数一致，才能混合=>分别对其重新草绘，对于矩形，打断——增加一个点，并使这个点为起点——其余四个点改为混合定点（选中点后长按右键），对于八边形，打断一个边，就增加了一个点，最后确定；

   4）给定第三个基准面与第二个基准面的距离——草绘，画一个相同的八边形——确定；

   5）给定距离——草绘，画矩形——确定——得到三维模型图。

   注意事项：四个形状的起点的位置和方向要一致。

3.绘制结果

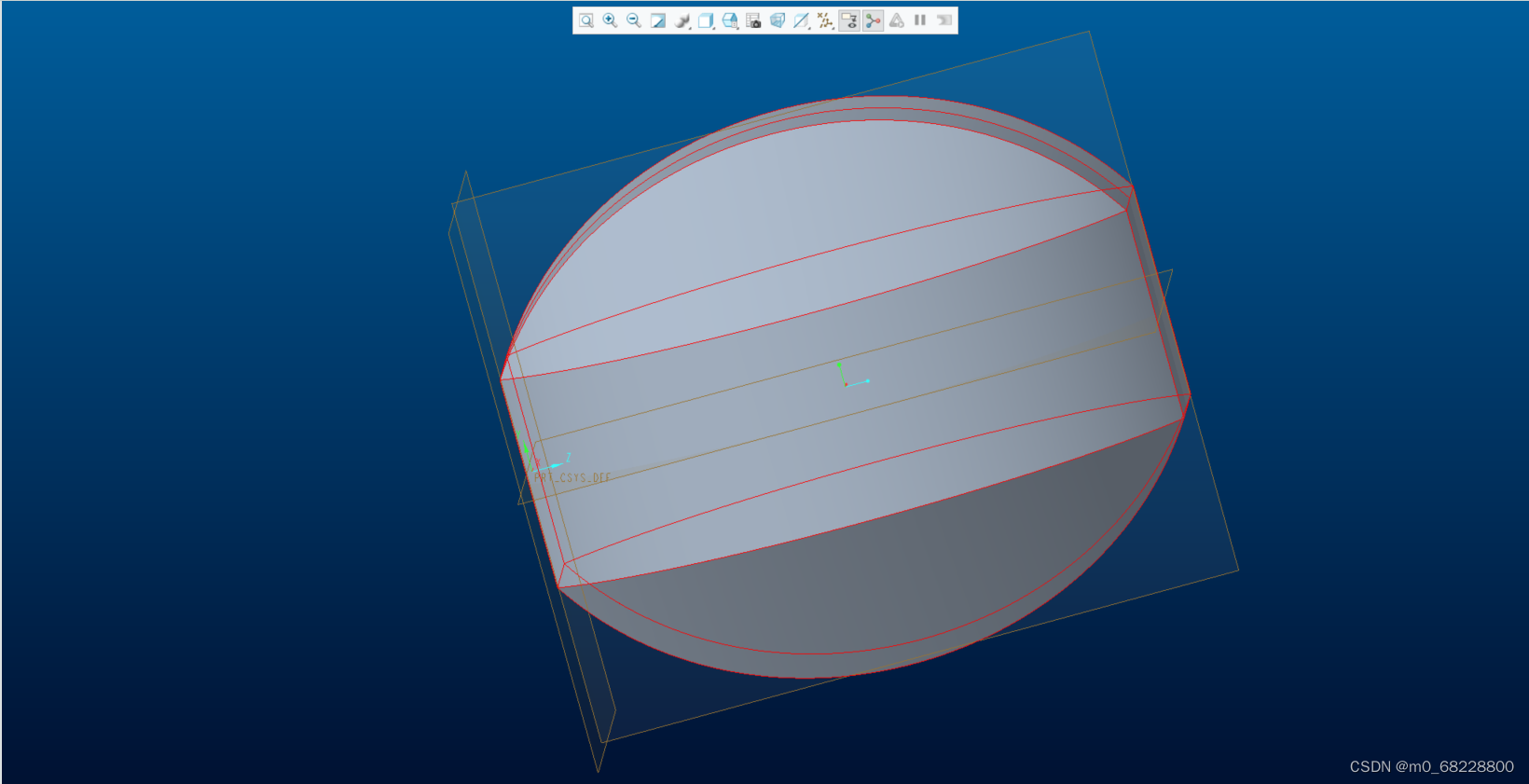

1)当模型类型为曲面时，是光滑的，如下图所示。

  图2-2


  图2-3

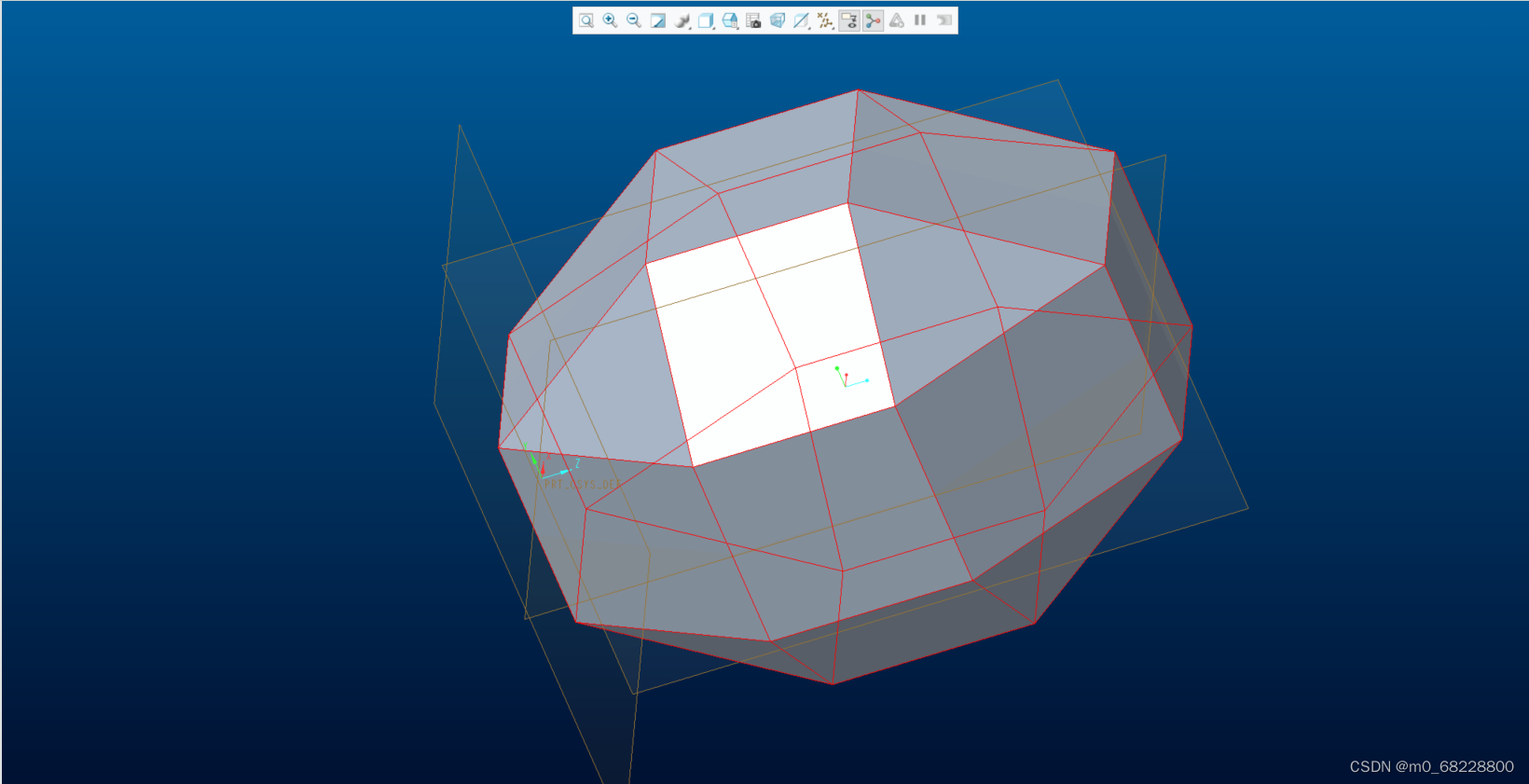

  2）当对模型编辑定义，“类型”改为“实体”时，得到预期效果图，如下图所示。


  图2-4
