Creo3.0绘制内六角螺钉M30X100螺纹及收尾技巧

今天用Creo3.0以绘制M30X100内六角螺钉为例，绘制螺纹及收尾，用到的命令有拉伸，旋转，螺旋扫描及扫描混合。

1.打开Creo3.0，设置工作目录，新建文件（输入文件名），选择零件/实体，取消勾选默认模板，选择mmns_part_solid模板，然后准备/模型属性/质量属性/更改/基本属性，密度设为7.85e-9，单位默认是t/mm^3。

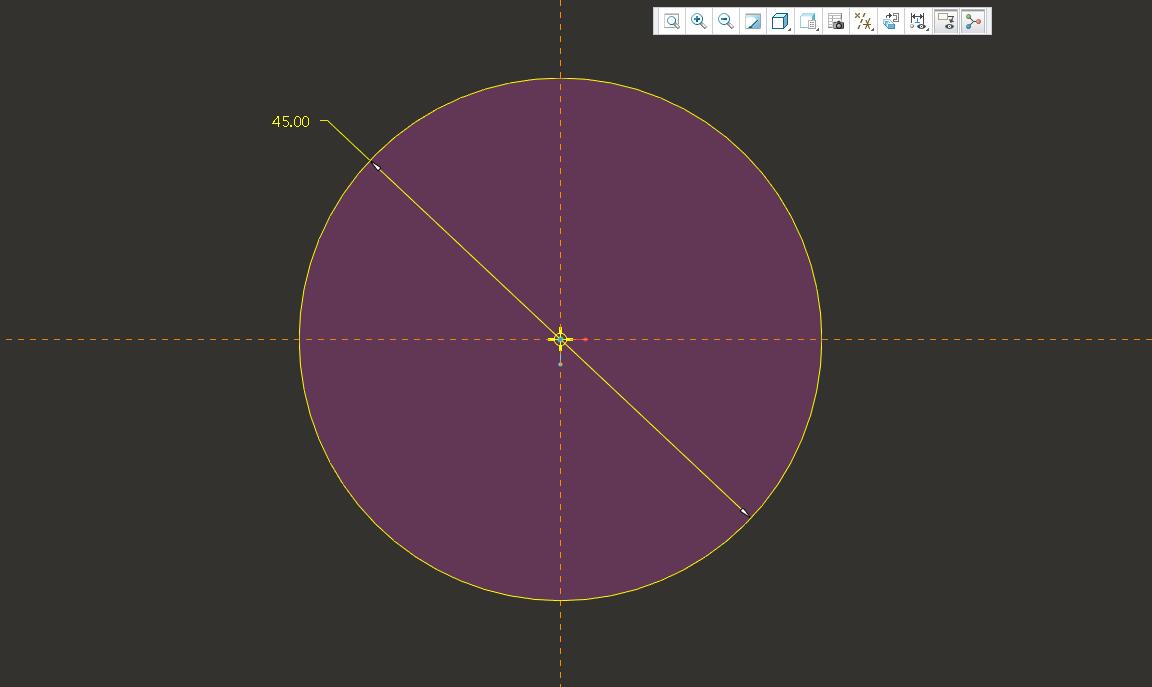

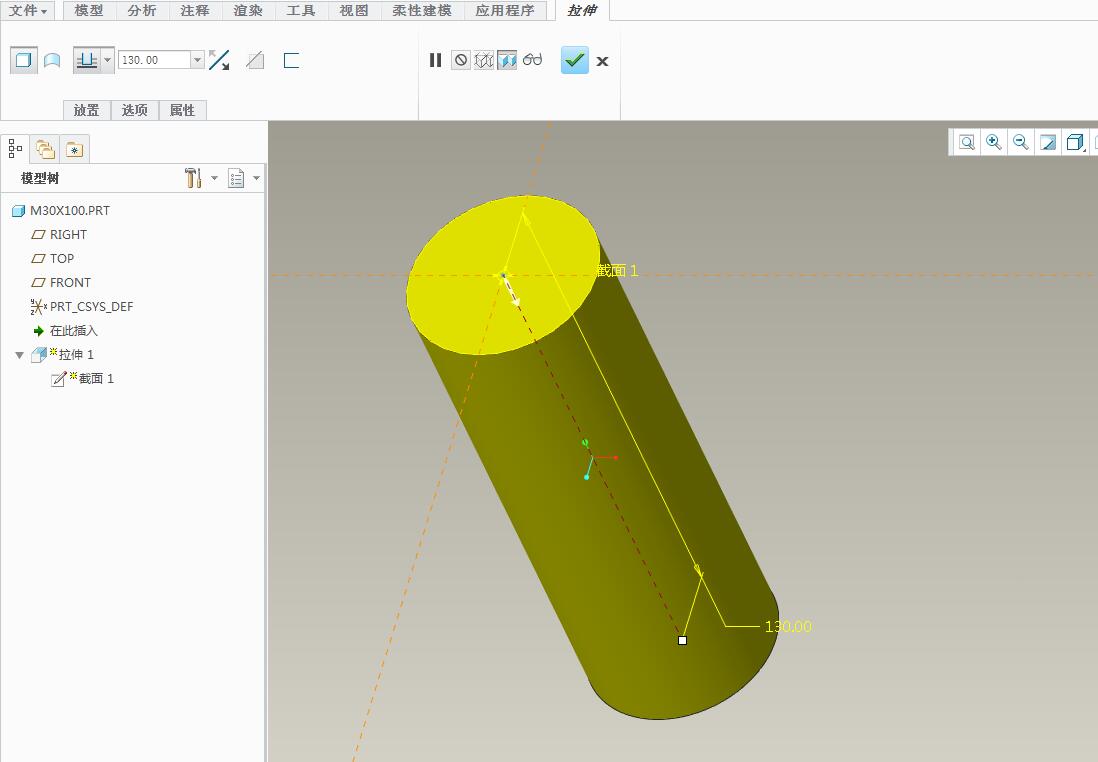

2.选择拉伸命令，绘制一个￠45x130的圆柱体。

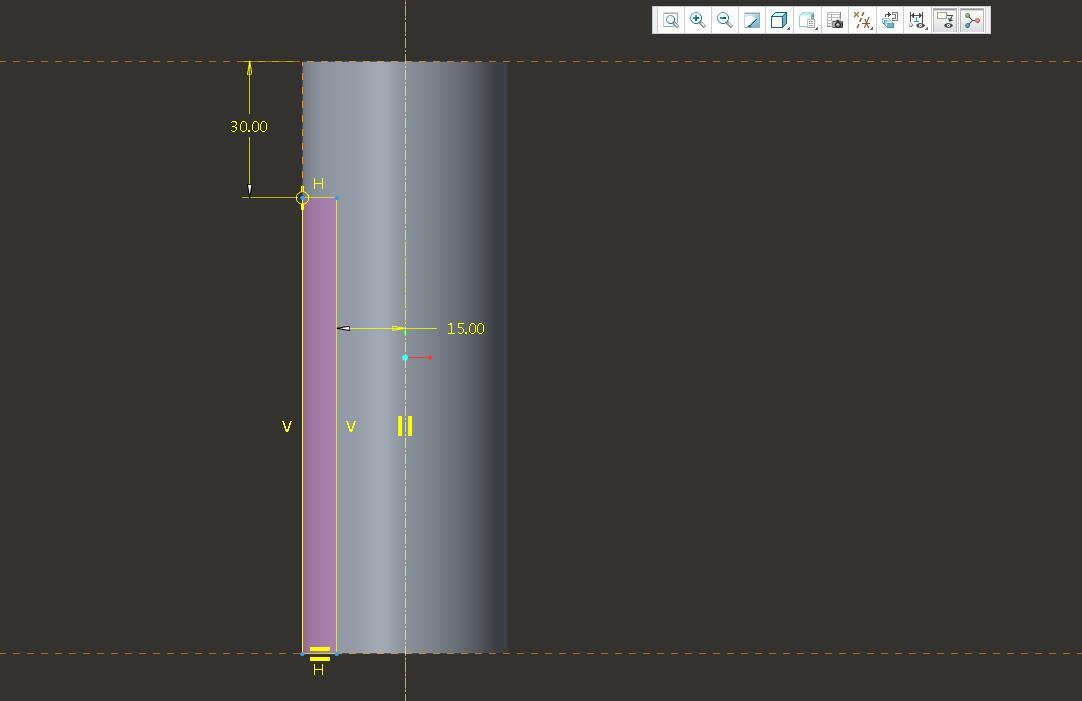

3.选择旋转命令/去除材料，完成螺柱绘制。

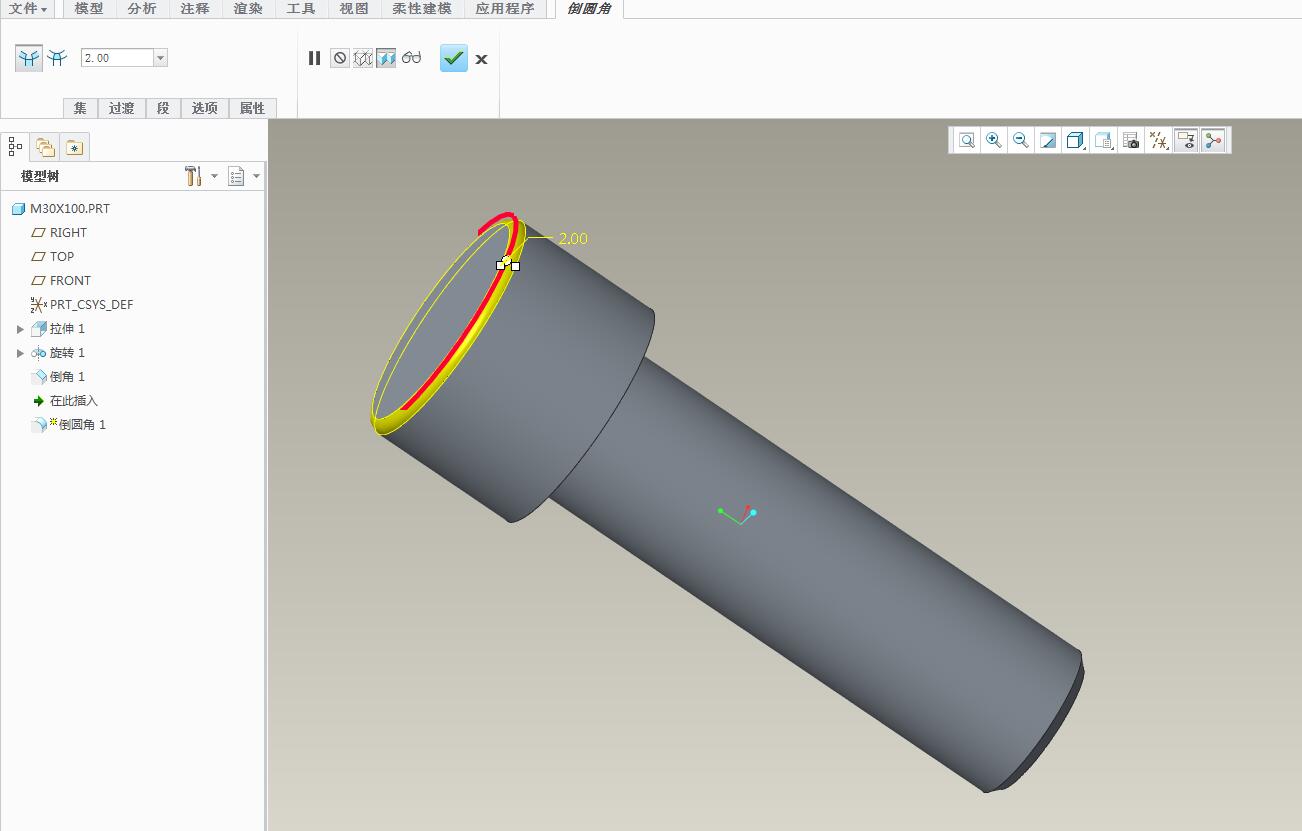

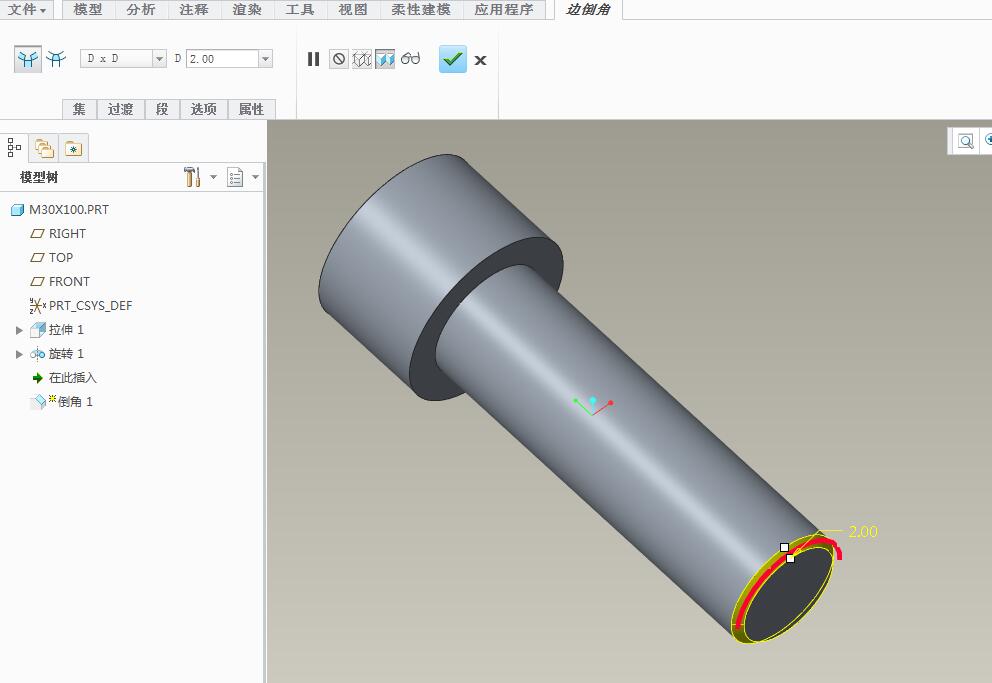

4.依次对螺柱端面进行倒角，圆柱头端面倒圆角。

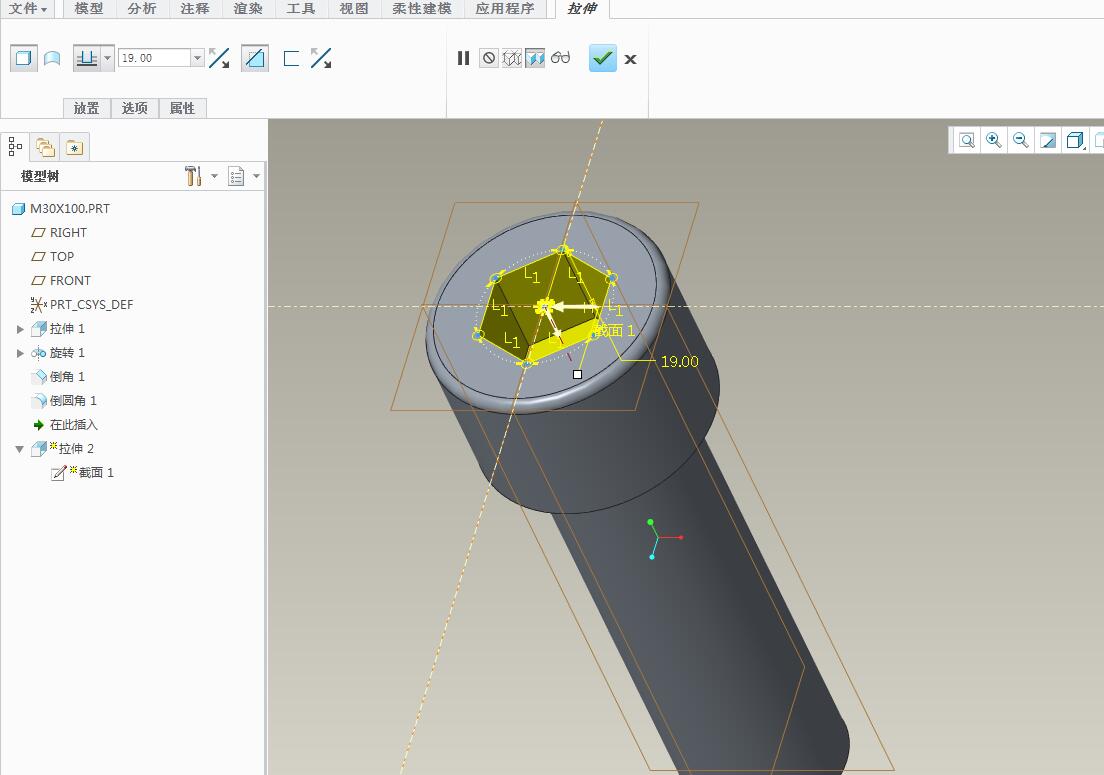

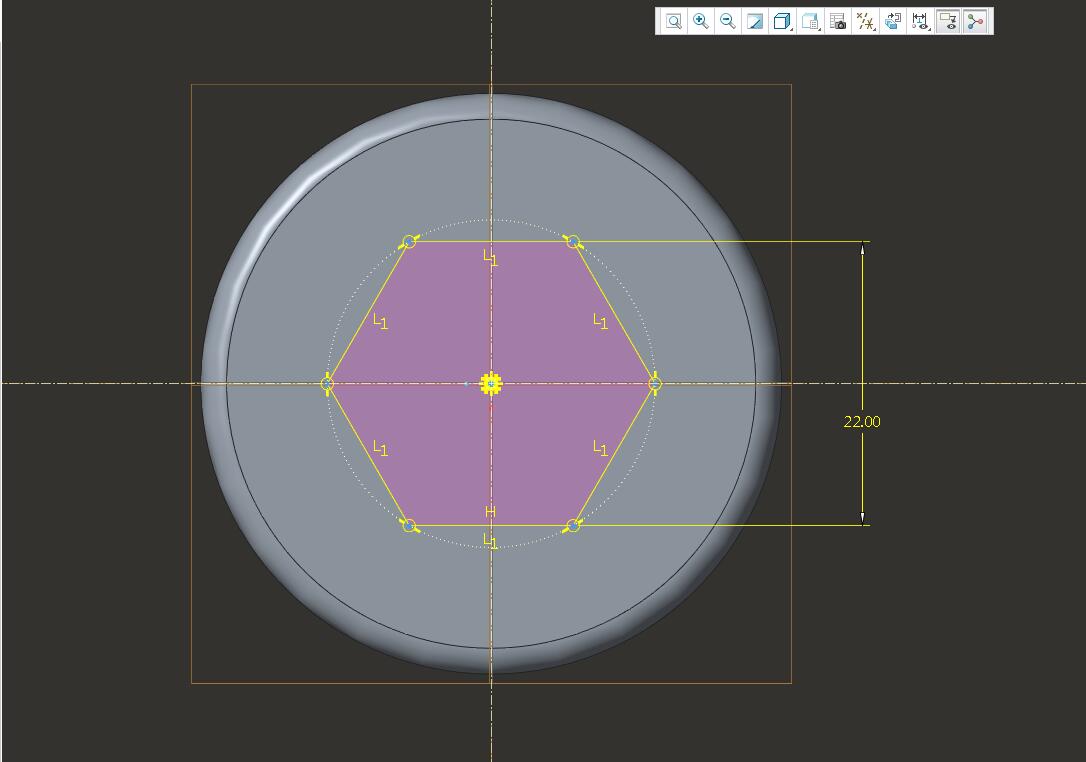

5.选择拉伸命令/去除材料，绘制内六角沉孔。

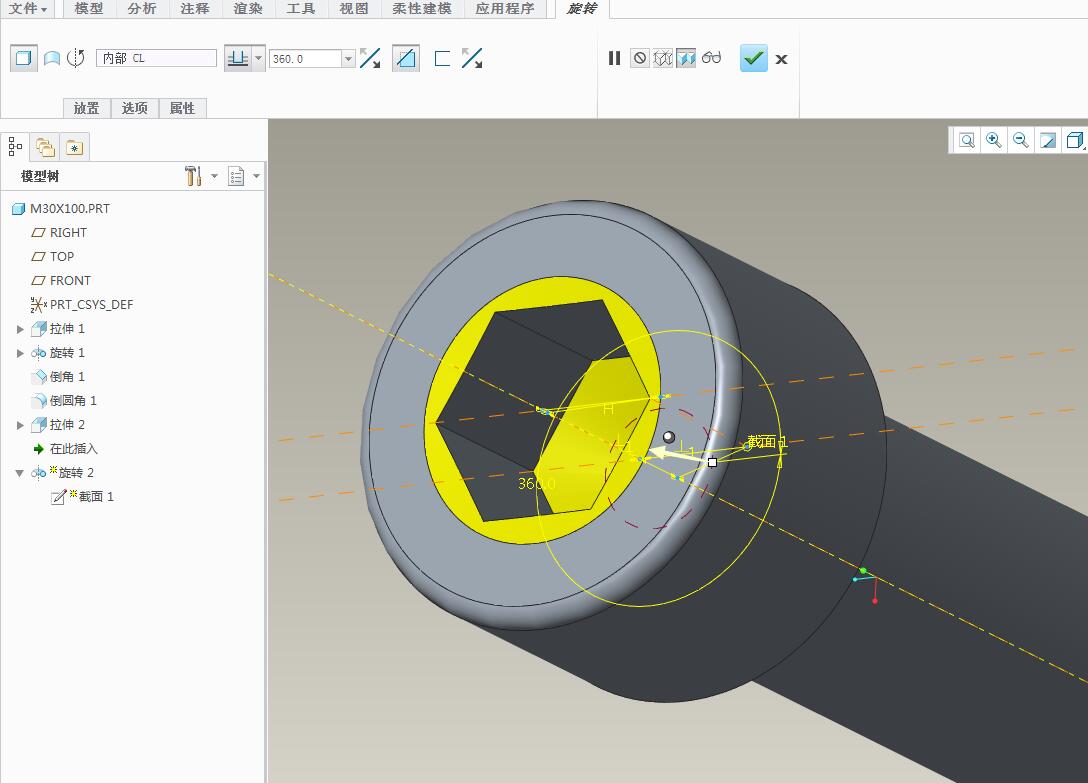

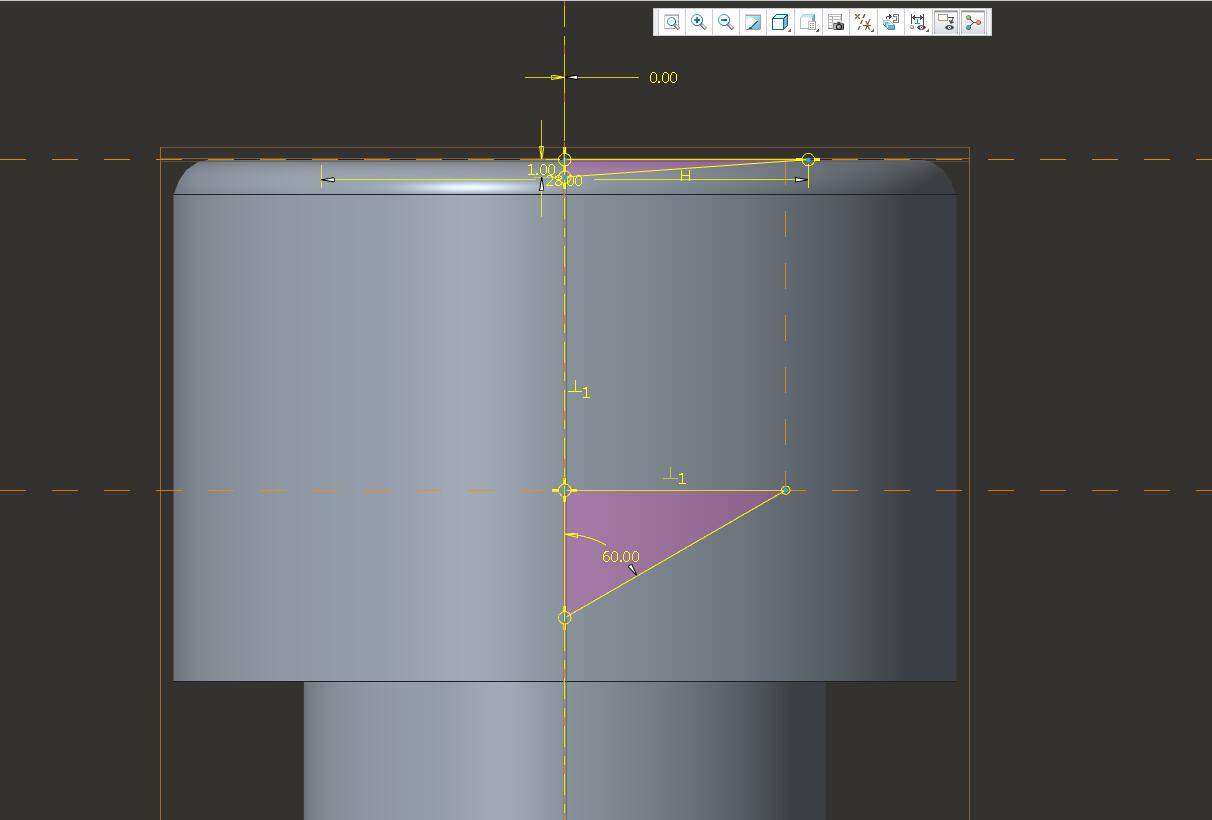

6.选择旋转命令/去除材料，对内六角口部和底部作倒角处理。

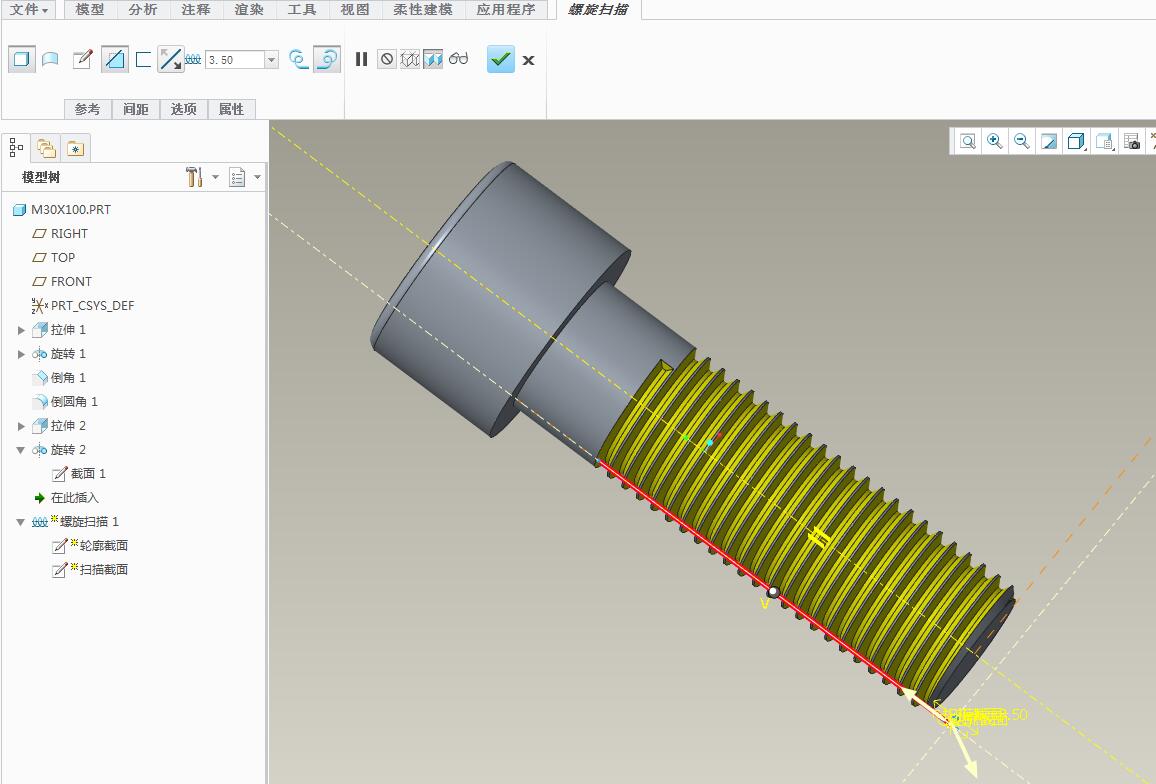

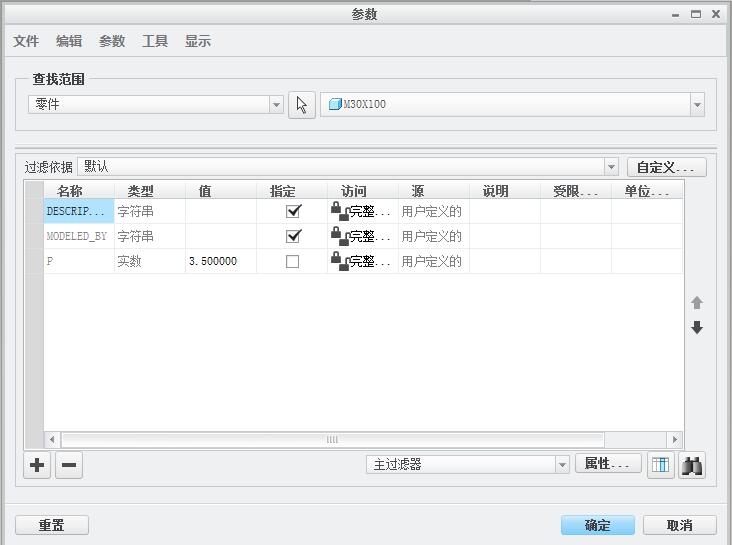

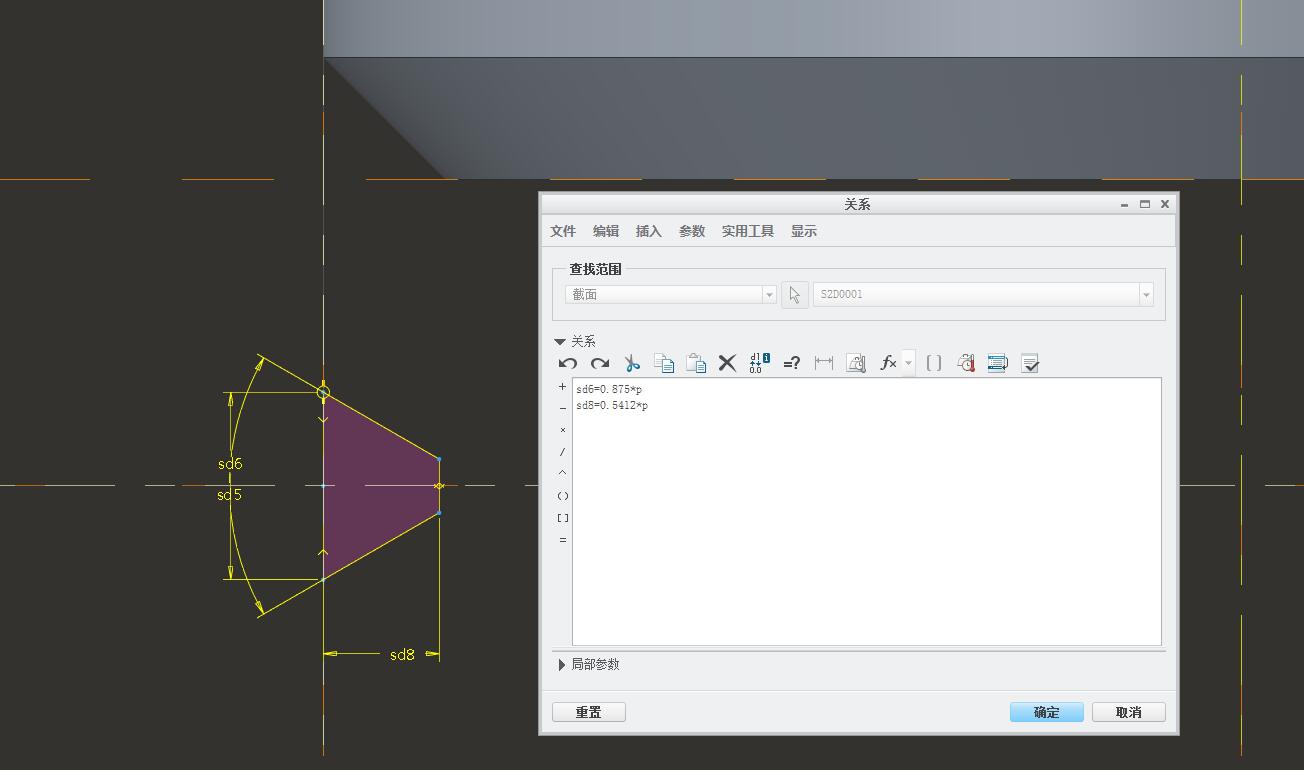

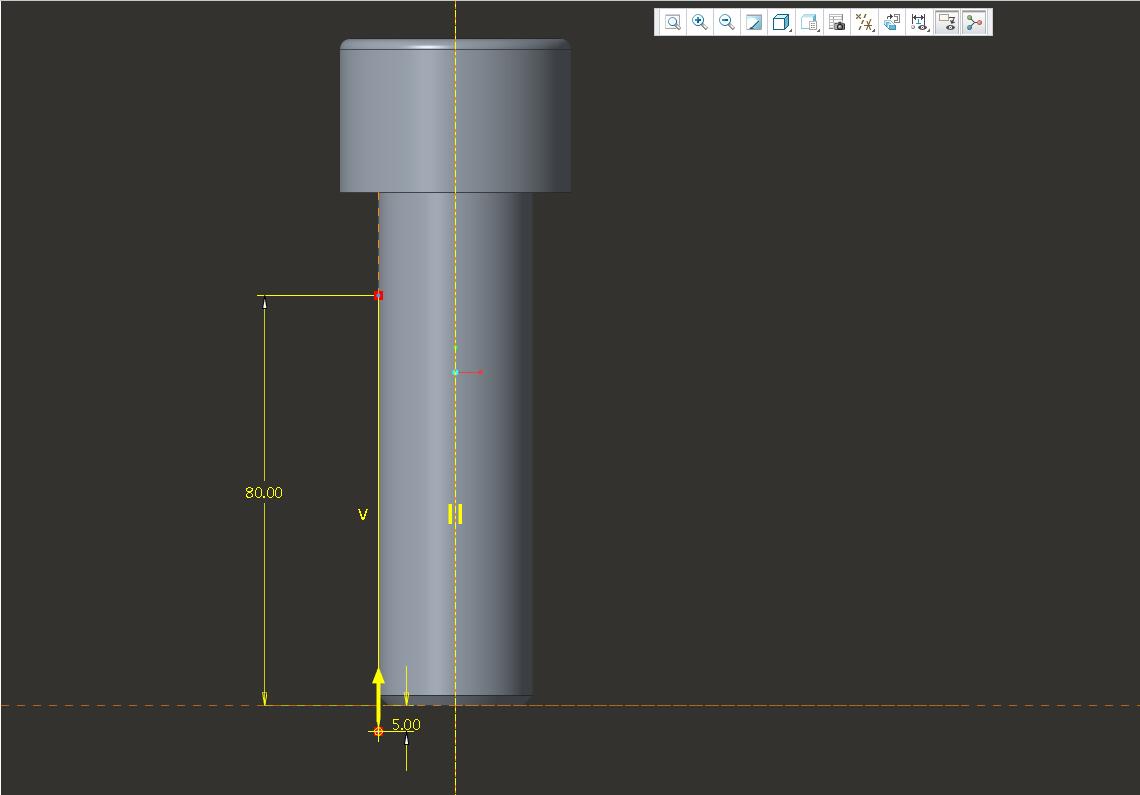

7.选择螺旋扫描/去除材料绘制螺纹，M30螺距为3.5。选择工具/参数，在参数框里，添加参数p=3.5。先绘制扫描轨迹，再绘制扫描截面。普通螺纹截面为60°等腰梯形，可按普通螺纹基本尺寸进行设定，添加关系式底边sd6=0.875*p，高度sd8=0.5412*p。

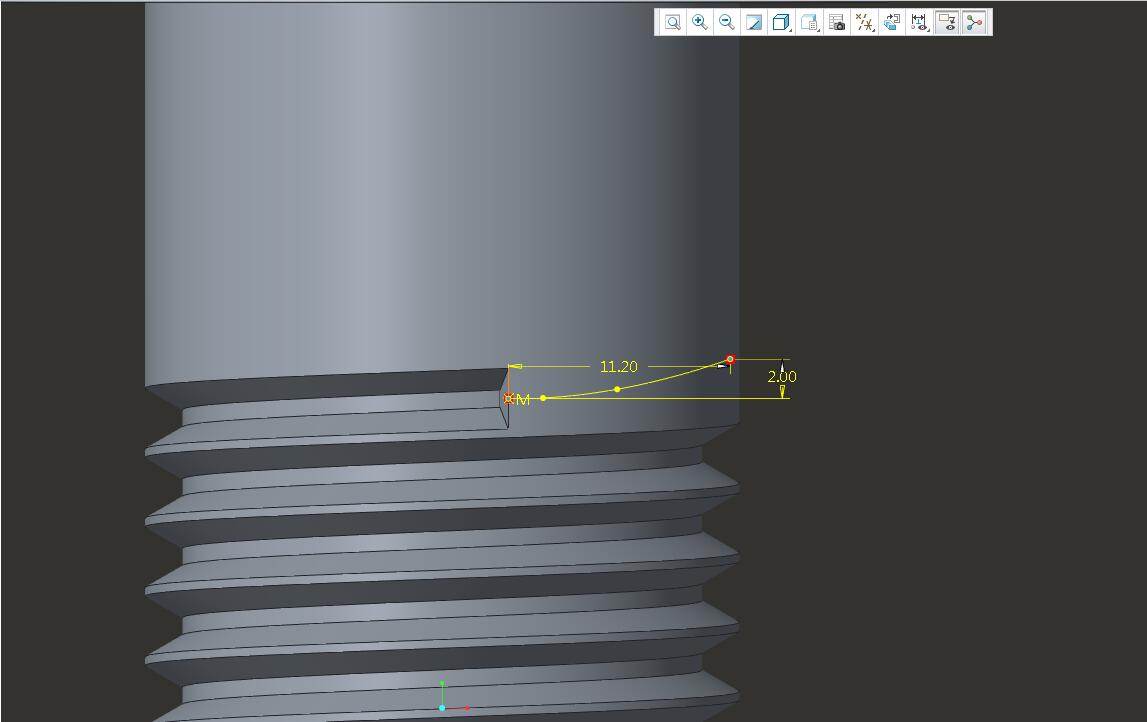

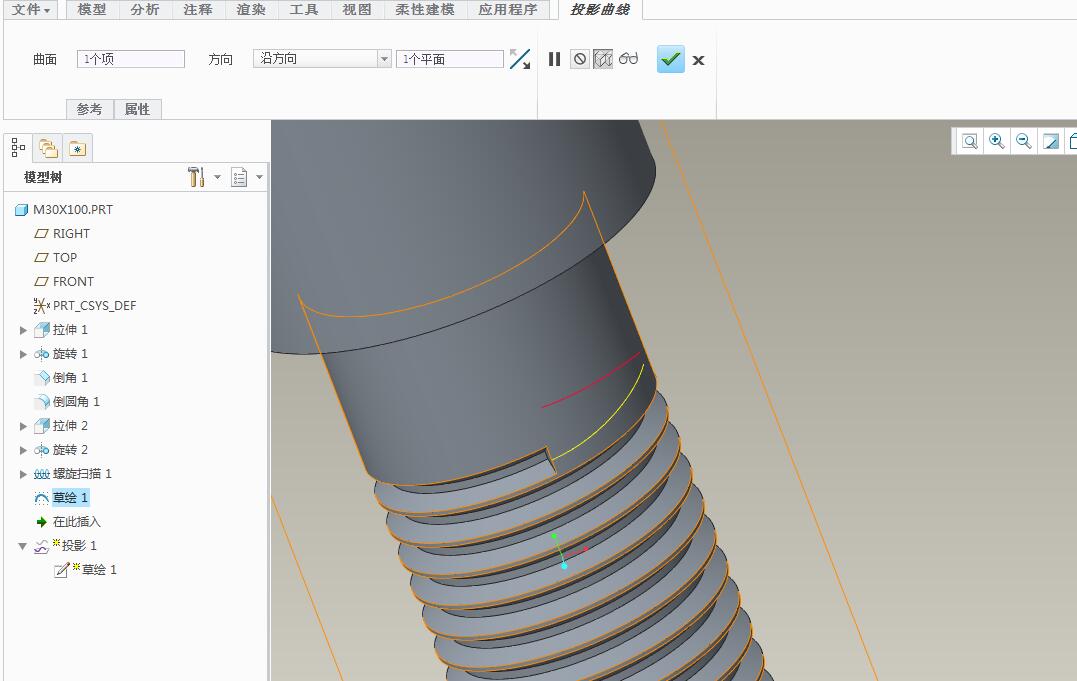

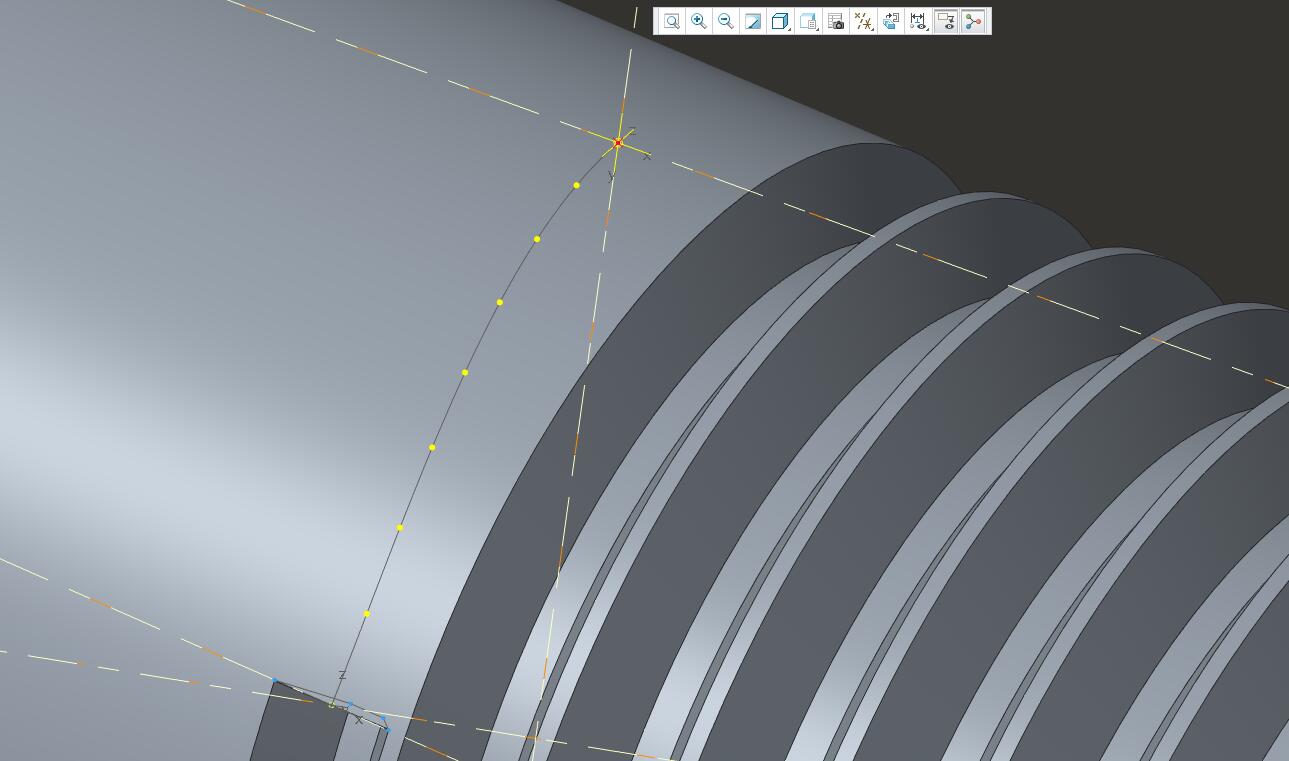

8.对螺纹进行收尾，用到的命令是扫描混合去除材料。在扫描混合之前，先要绘制扫描轨迹。扫描轨迹需要先绘制草绘曲线，再将曲线投影到螺柱面上。

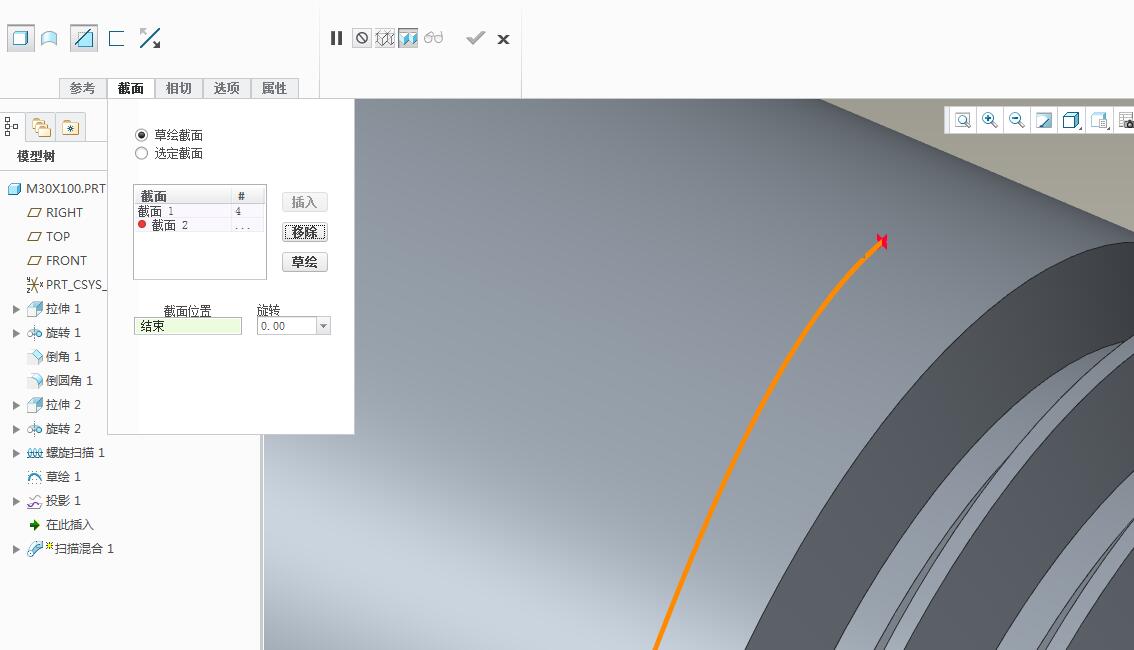

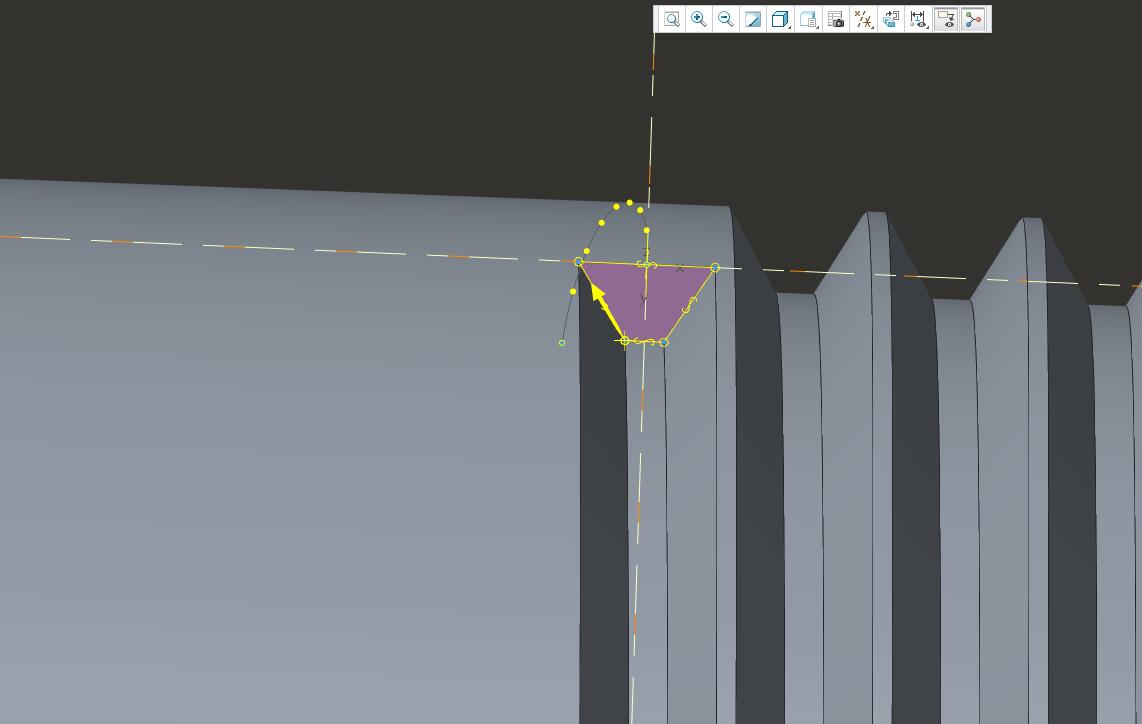

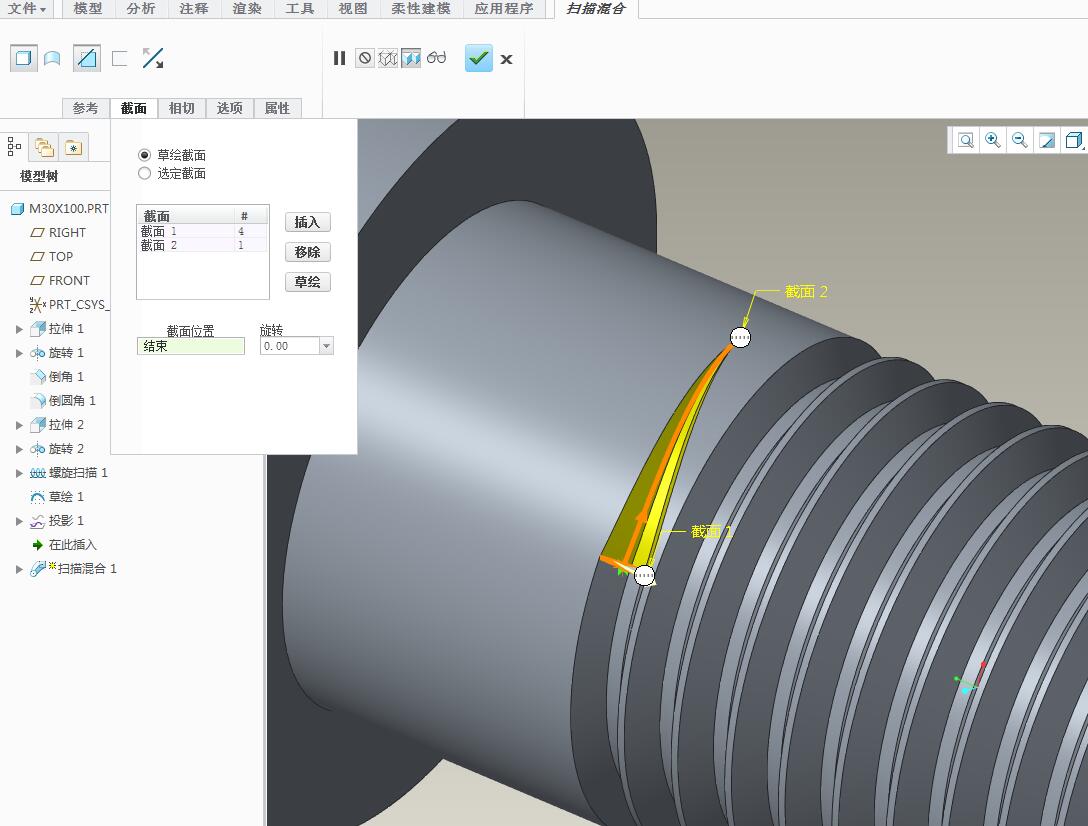

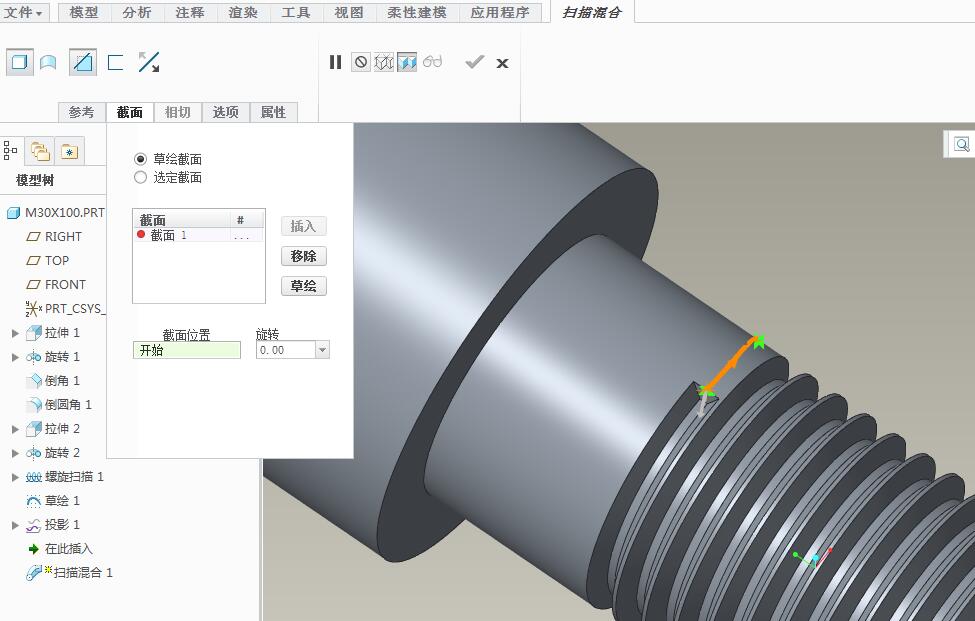

选择扫描混合命令，选择投影曲线，再绘制第一个截面，为螺纹扫描截面；再插入下一个点绘制第二个截面，截面为一个点，完成确定后，去除材料，可做出螺纹收尾效果。

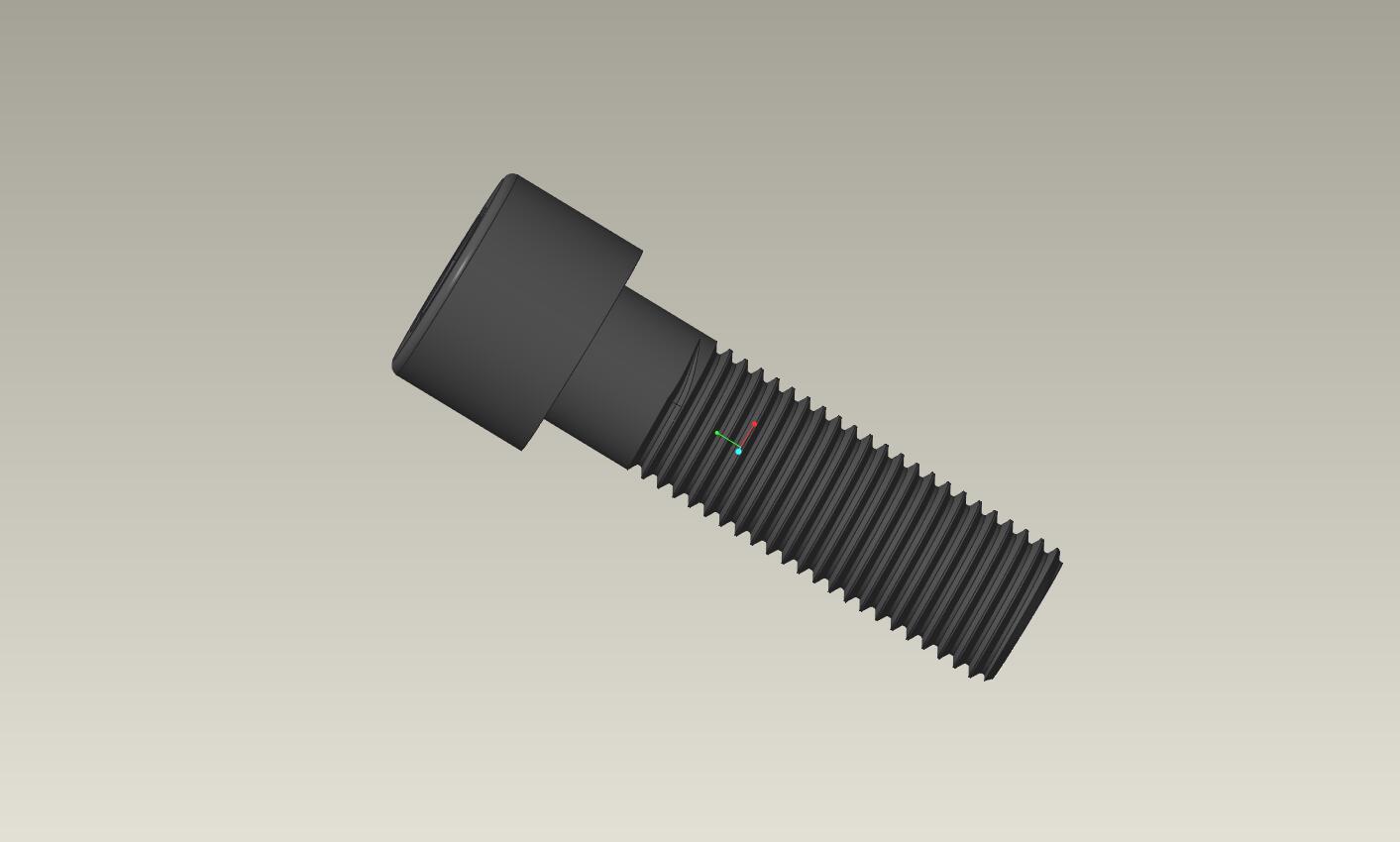

9.成品效果，最后编辑一下颜色外观，完成。
