CFD模块化软件气液分离器前处理技术分析

    技术邻最近开了一个 “二次开发”的讨论帖，本次帖子和“二次开发”沾点边，是三维建模和网格绘制的模块化软件——经过CAE工程师仿真和验证后与软件工程师一起开发出的模块化软件。

    通过软件可以得出JOU文件，通过JOU文件最终输出网格至CFD软件中进行计算，得到仿真结果。仿真结果是否满足前期设置的要求，决定了零部件设计是否合格。

======================================

对象：会查看、分析Fluent仿真结果

范围：经过实验验证的成熟零部件

====================================

    下面以气液分离器为例进行说明。

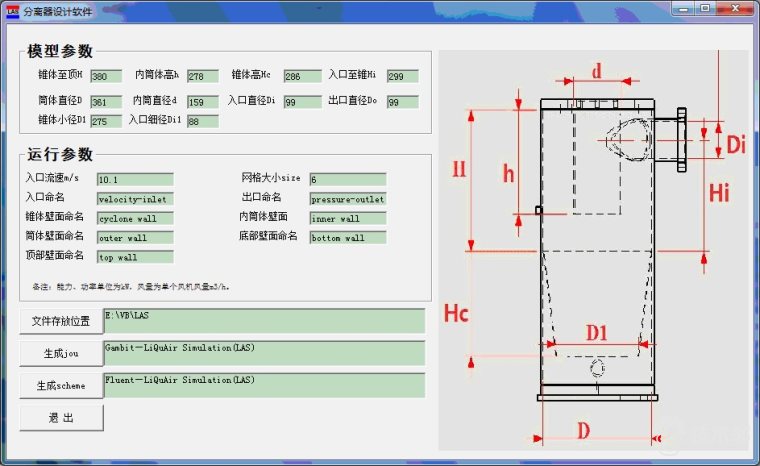

1、填好参数

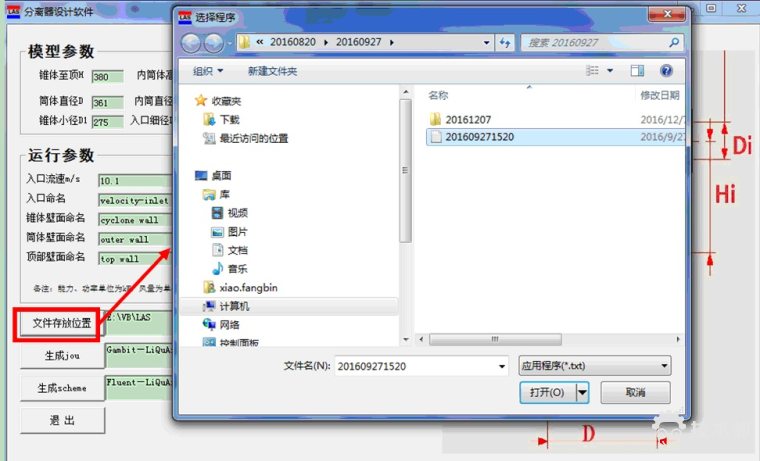

2、设置文件存放位置

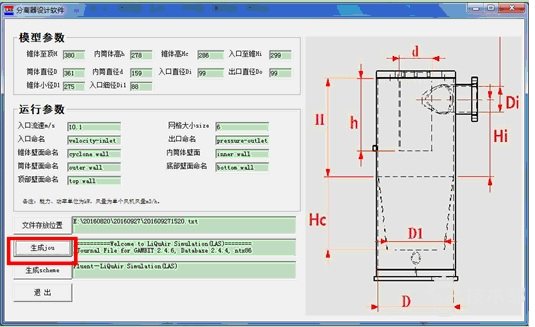

3、生成JOU文件

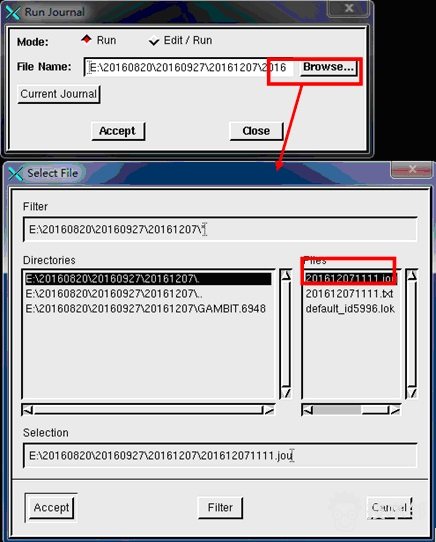

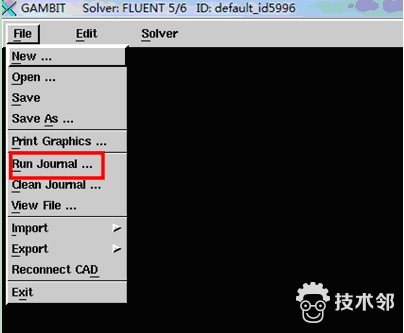

4、打开并运行JOU文件

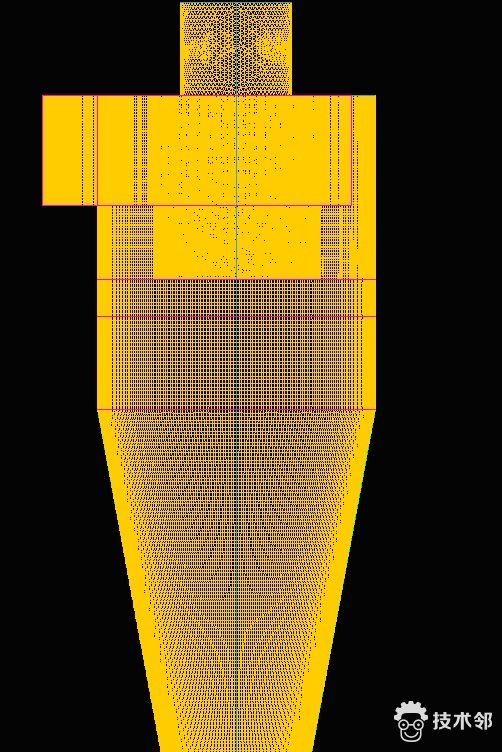

5、生成的三维及边界条件名称，输出mesh文件

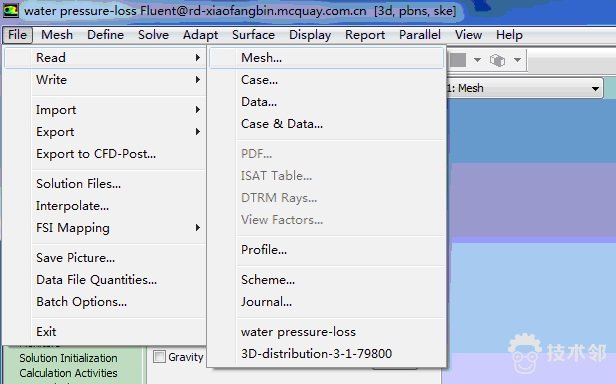

6、Fluent打开mesh，采用只替换mesh，不替换case可以采用之前的所有设置。

最后计算得到分离效率为99.7%，大于原设置的99.5%，因此满足设计要求。

至于边界条件设置、DPM设置、分离效率计算以及仿真结果的二次开发则不在本帖范围。有需要的可以在知网搜论文：
<空调用高效旋流油分离器仿真优化与实验>

软件连接：

分离器设计软件.zip

 另外：

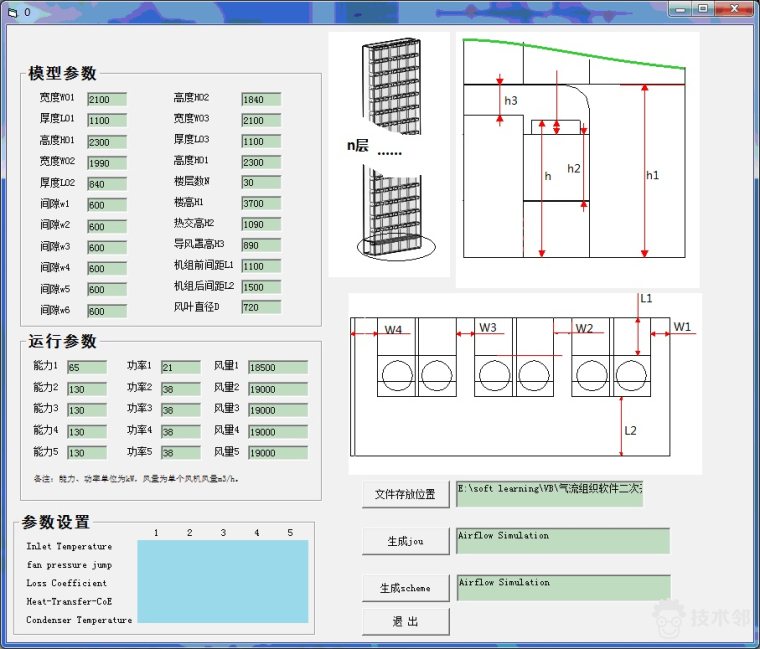

我之前在技术邻发的气流组织仿真，也可以采用此方案简化仿真，如下图

http://www.jishulink.com/content/post/249043

http://www.jishulink.com/content/ror/249045

其他气流组织仿真案例

http://www.jishulink.com/content/post/265993

 以上两个软件有非商业用途，可以联系我，但是并不具有普适性。
