揭秘Creo四个拉伸技巧，建模效率飙升！

今天给大家介绍几个Creo使用技巧，掌握这些技巧有时会成为creo建模的倍增器哦！

技巧一：继承拉伸斜度

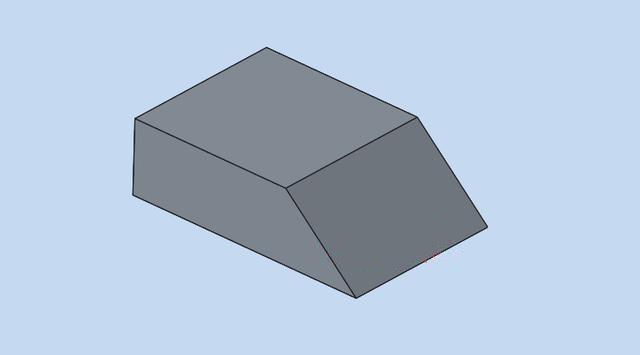

1.下图所示的实体模型带有一个斜度，我们可以拉伸一个与其斜度相同的特征。

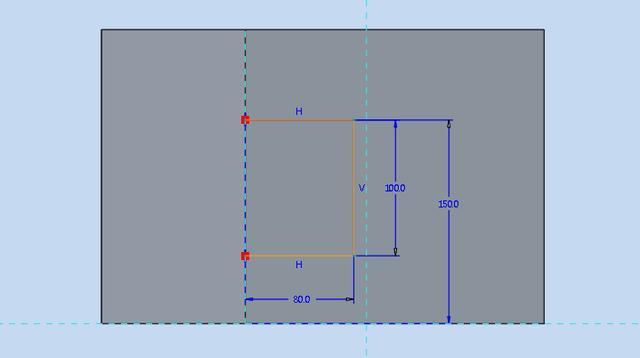

2.选择实体的上表面，绘制一个如下图所示的草绘。注意草绘保持开放，开放端对应的就是模型的倾斜面。

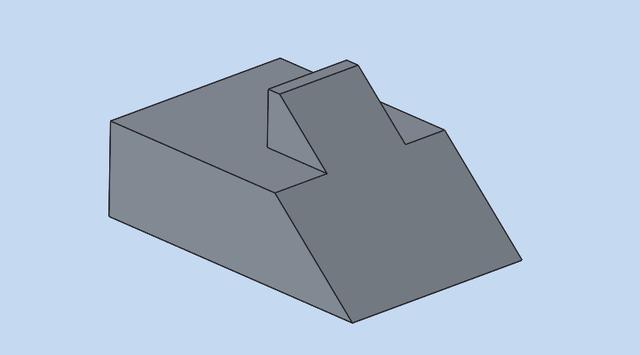

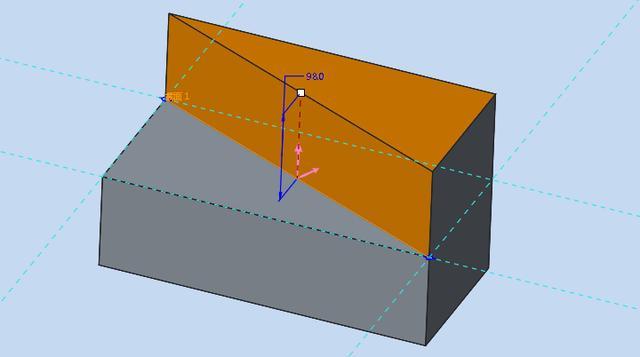

3.调整拉伸的高度，我们就会看到如下图所示的结果。

第二个拉伸特征继承了前面的拉伸特征的斜度。

技巧二：利用现有的边界创建拉伸

这是之前介绍过的拉伸技巧，具体请参考：Proe拉伸小技巧。

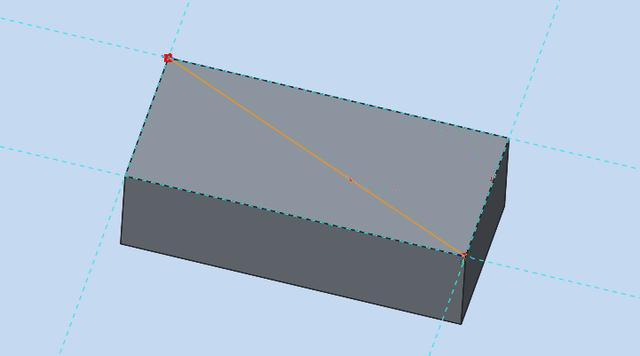

1.如下图所示，在实体的上表面绘制一条直线。

2.绘制完草绘后，调整拉伸高度，可以得到下图所示的实体。该实体时之前绘制的直线和模型的边界通过拉伸创建的。

3.调整箭头方向。

技巧三：突破拉伸实体与草绘平面相连的限制

通常拉伸特征都是从草绘平面上开始，然后从某个方向向外延伸，因此拉伸实体与草绘平面是相连的。那么能不能让拉伸实体脱离其草绘平面呢？当然可以。

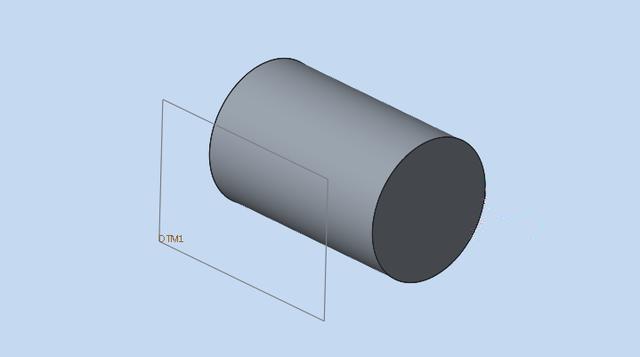

1.下图是一个拉伸特征和一个基准平面。

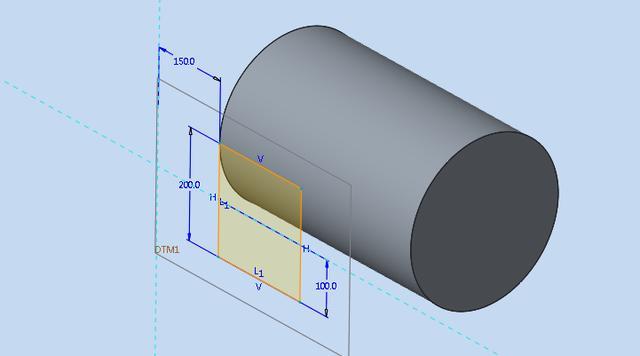

2.点击拉伸，在下图所示额基准平面上绘制如下图所示的草绘。

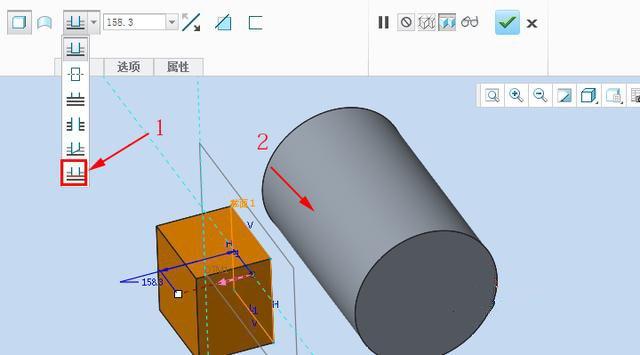

拉伸方式选择“拉伸至选定的点、曲线、平面或曲面”，选择下图圆柱的外表面。

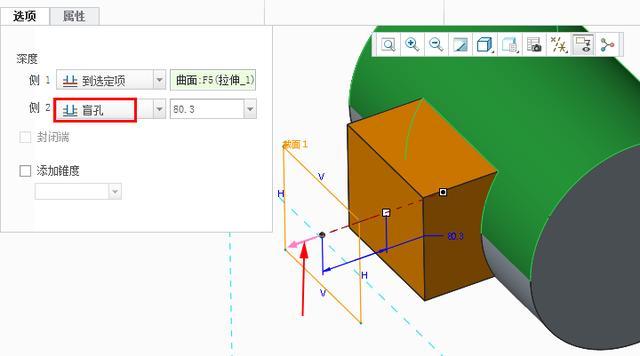

3.点击【选项】，在侧2选择“盲孔”，调整箭头方向，我们可以得到下图所示的结果。我们可以看到拉伸实体并没有和草绘基准面相连，突破了拉伸实体与草绘平面相连的限制。

技巧四：自动去除以外的部分

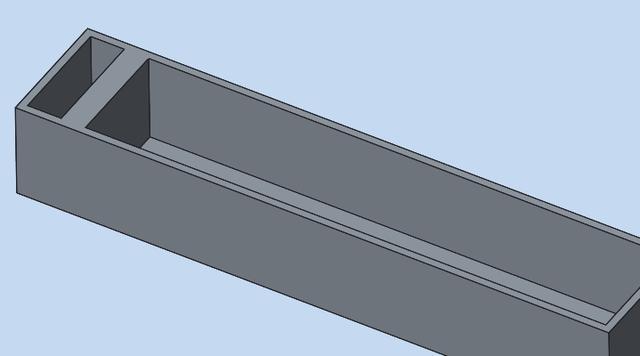

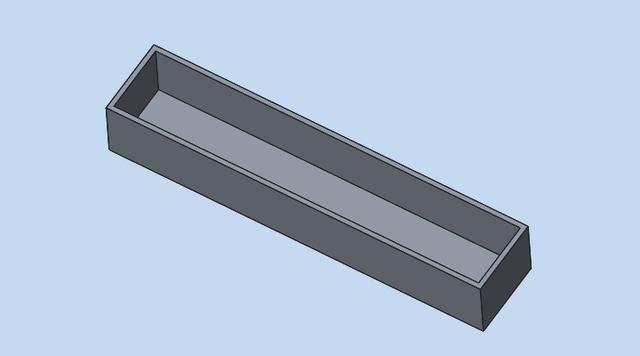

1.下图所示的实体是通过拉伸和壳特征创建的。

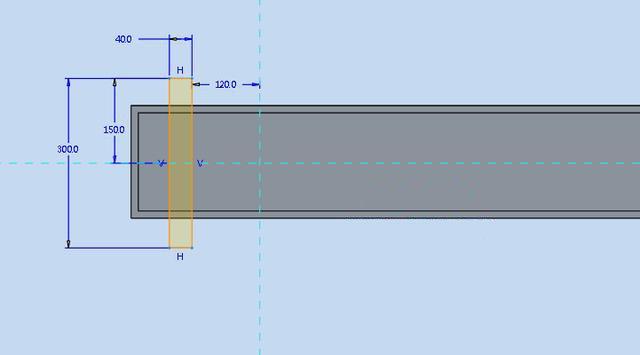

2.点击拉伸，在模型的上表面绘制如下图所示的截面。

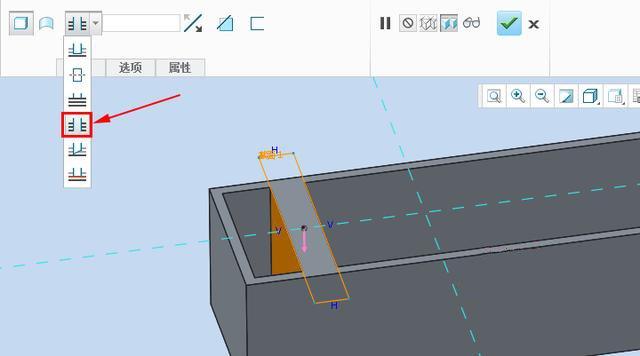

3.拉伸方式选择“拉伸至与所有曲面相交”，如下图所示。

4.完成。我们可以看到实体模型以外的拉伸全部去除了，给我们的建模节省了很多时间。
