软件
产品

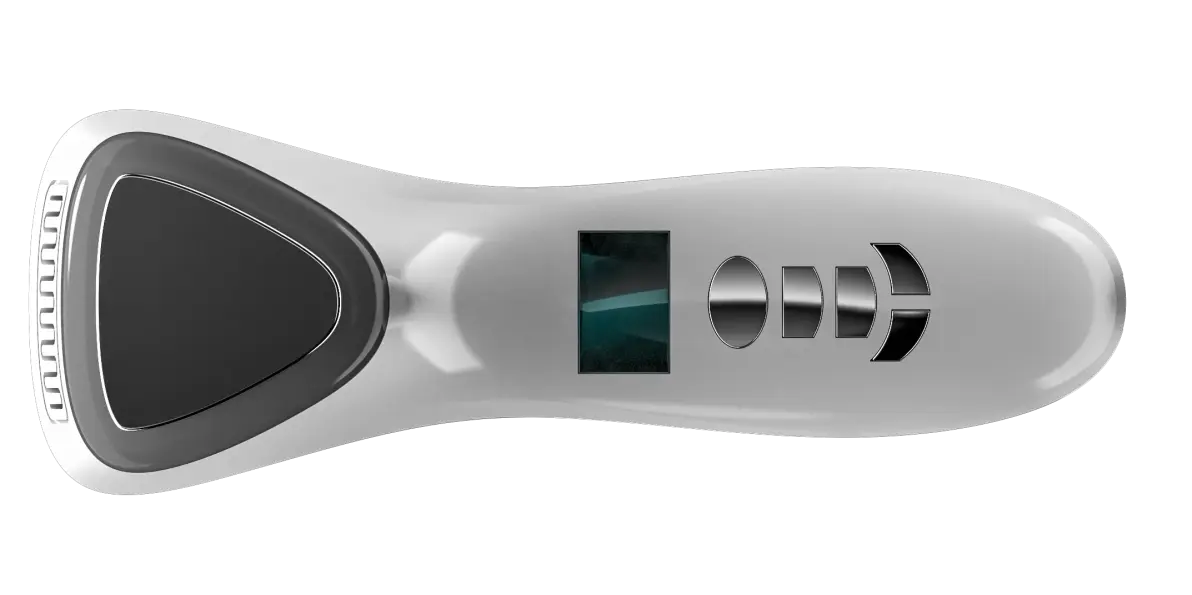

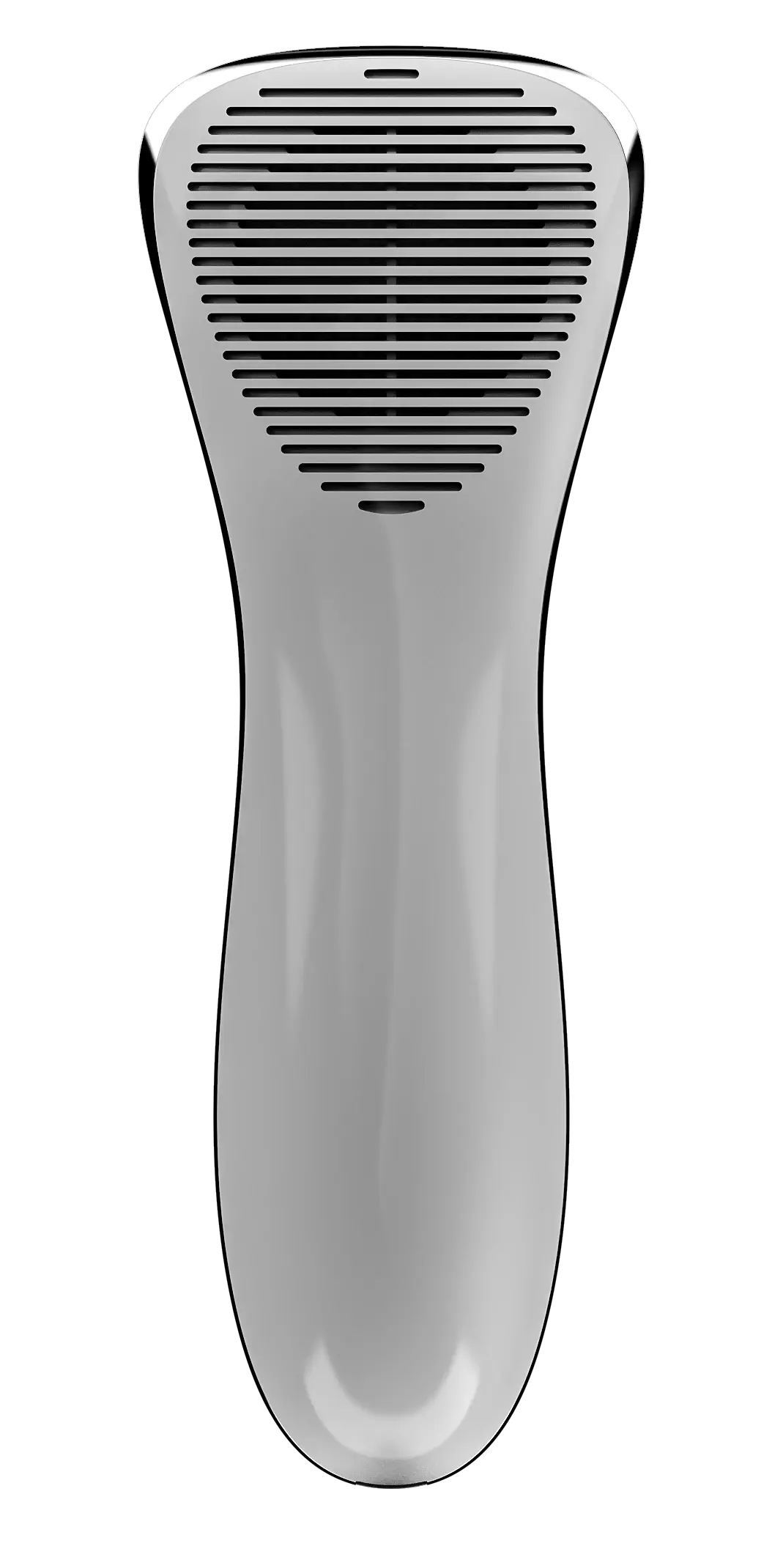

参考图

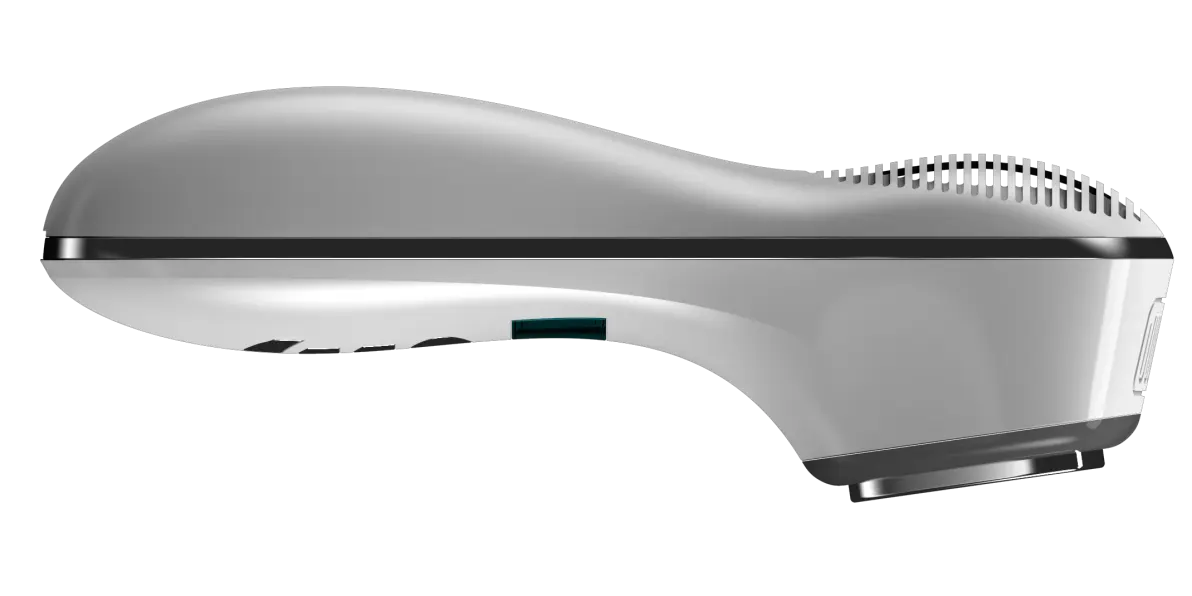

长154正视图
左
后
新建-装配-射频仪
创建-骨架模型-打开

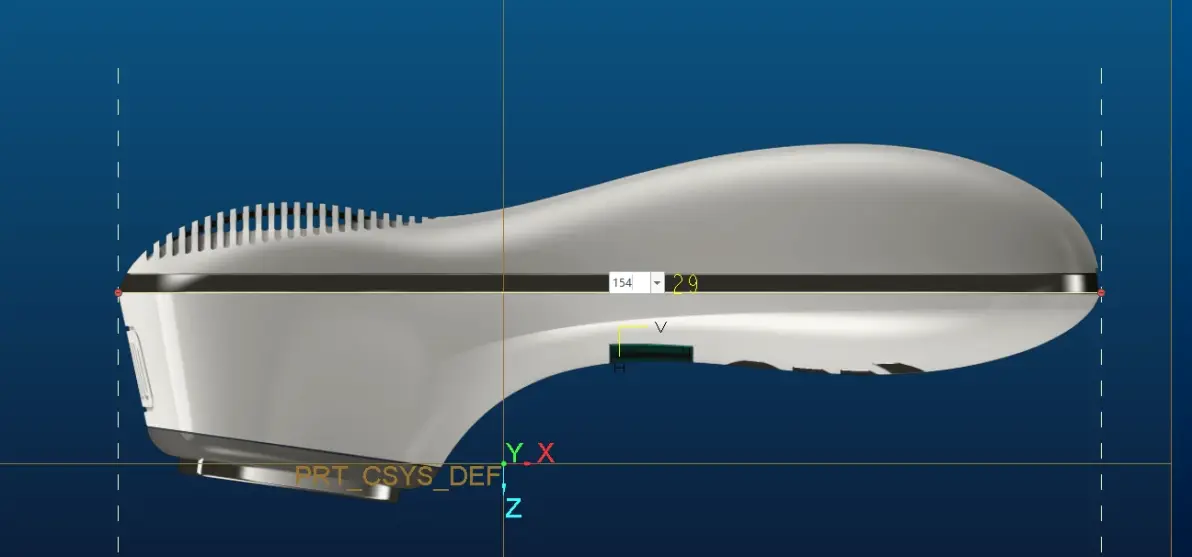

视图-模型显示-图像-导入-调整-水平-154-确定

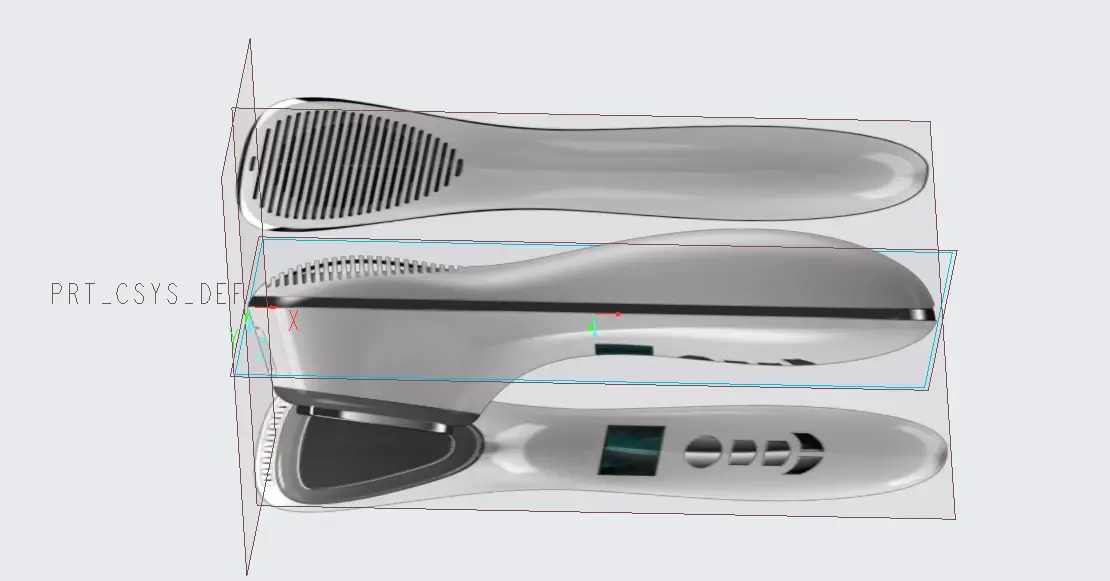

把图片对齐到坐标点
将其他视图分别导入对齐

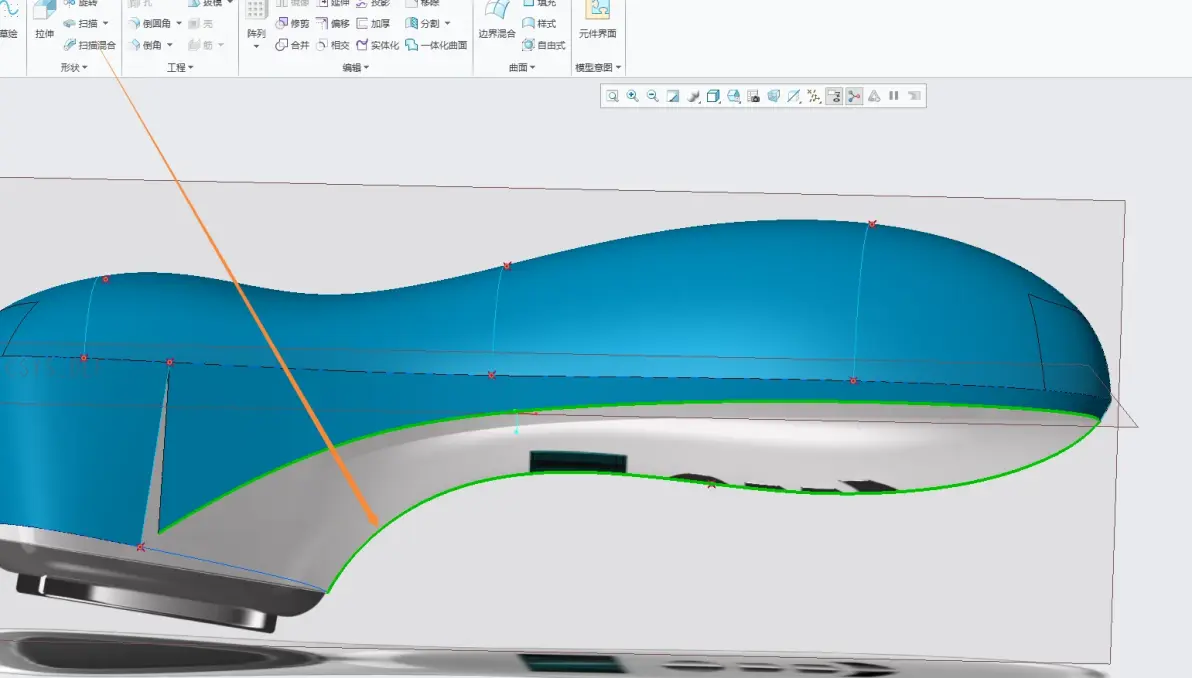

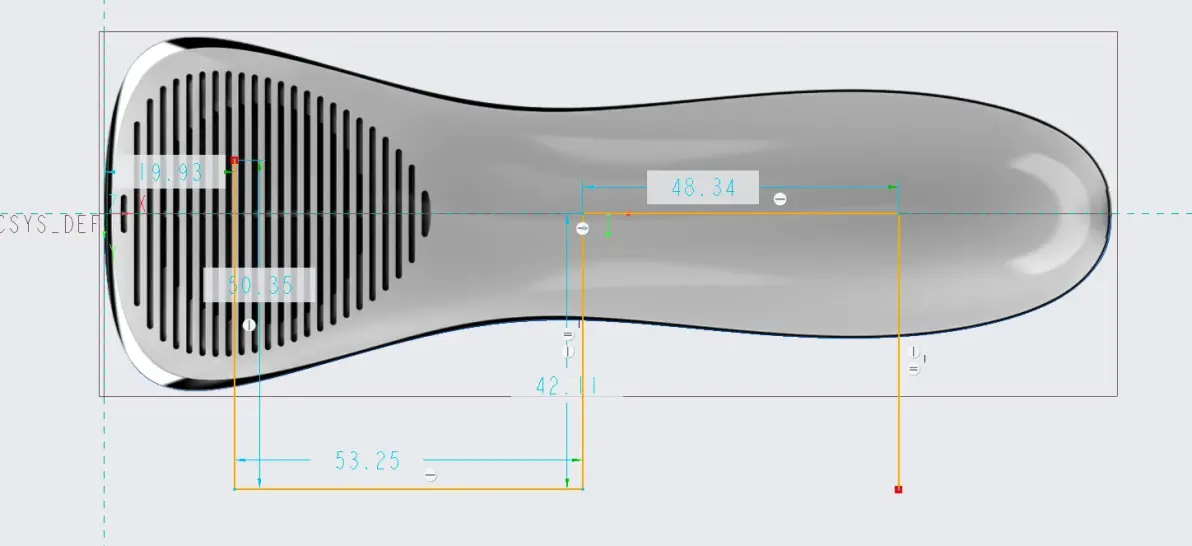

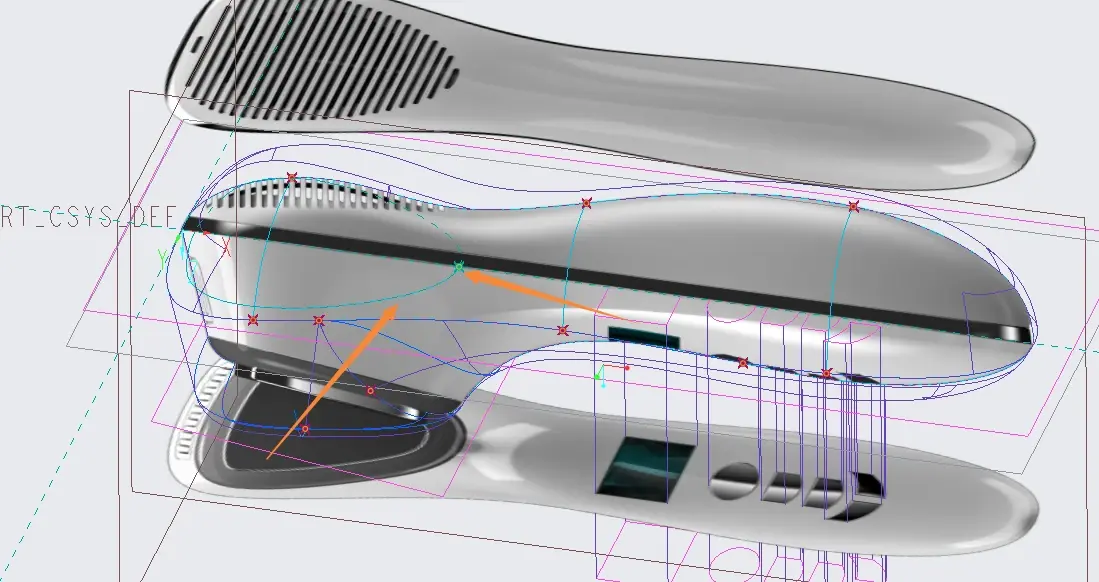

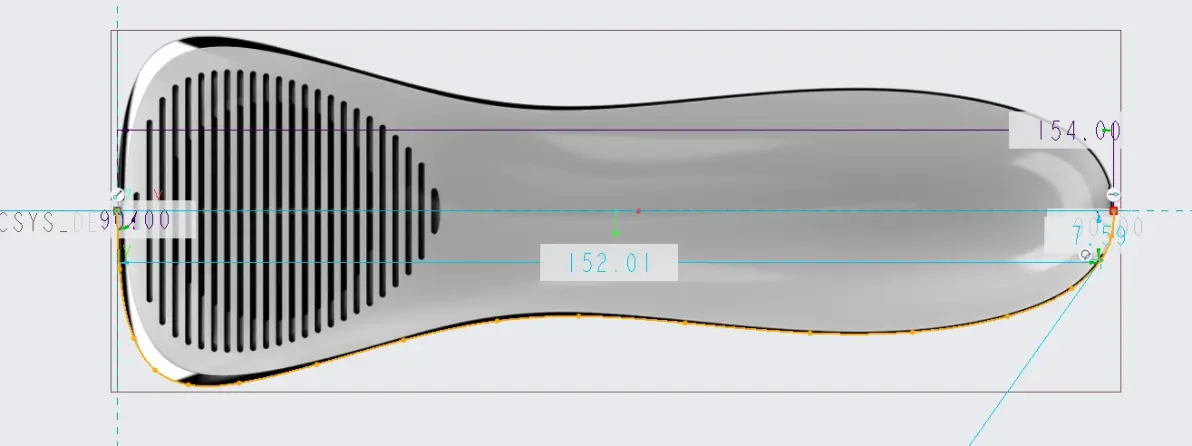

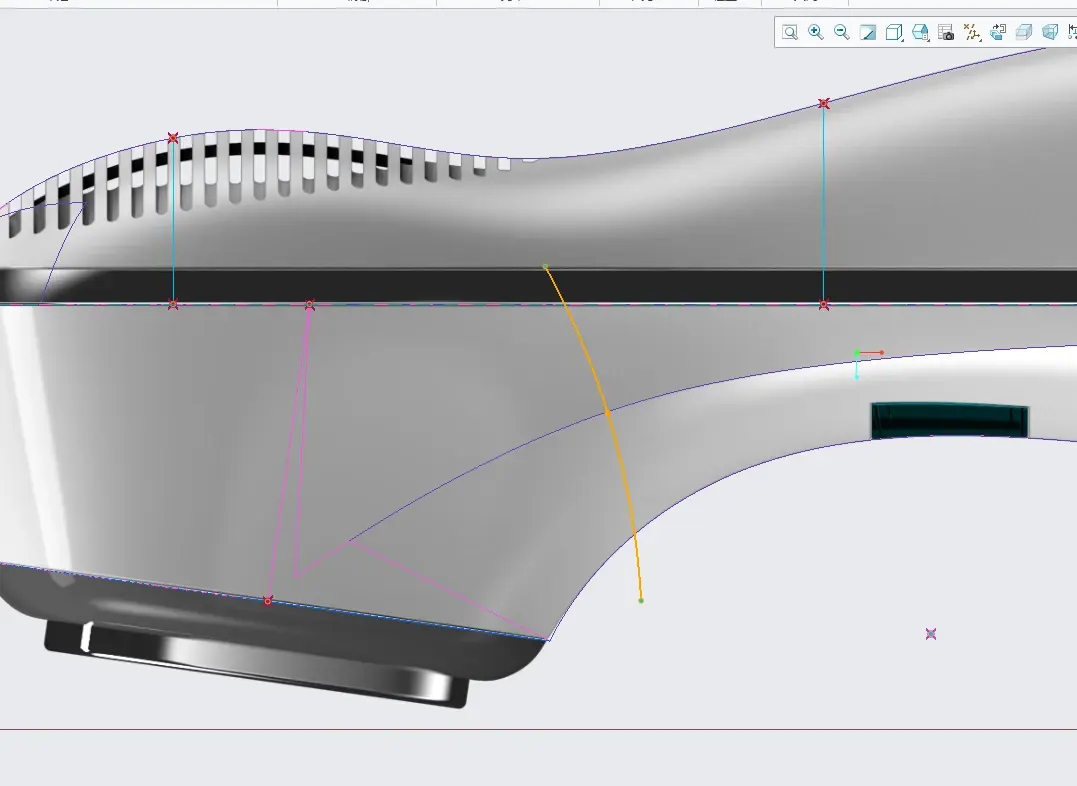

草绘-样条-描出外轮廓线-标注好尺寸、角度、调整曲率

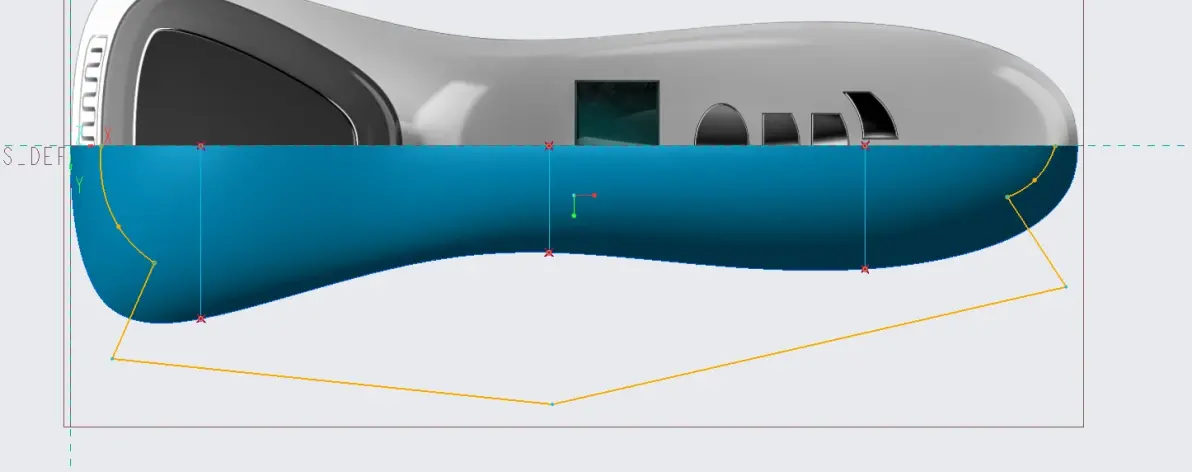

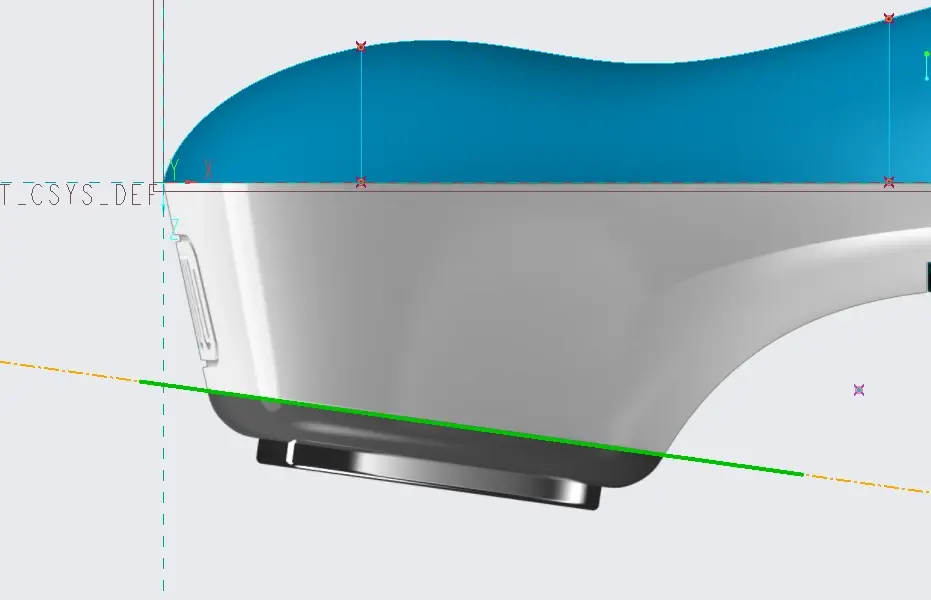

草绘-右键参考上个草绘线的2个端点-样条描出轮廓线-标出角度88（预留拔模角）

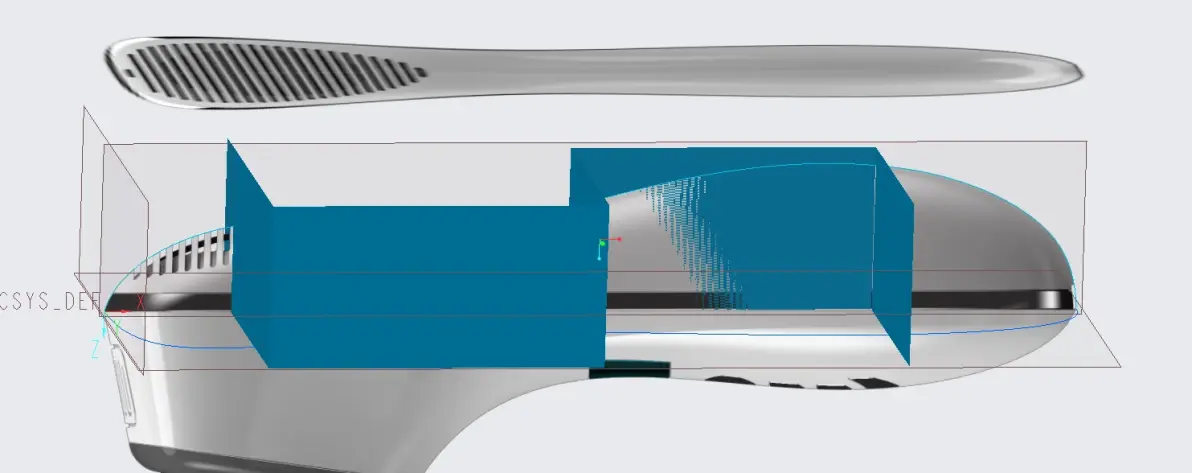

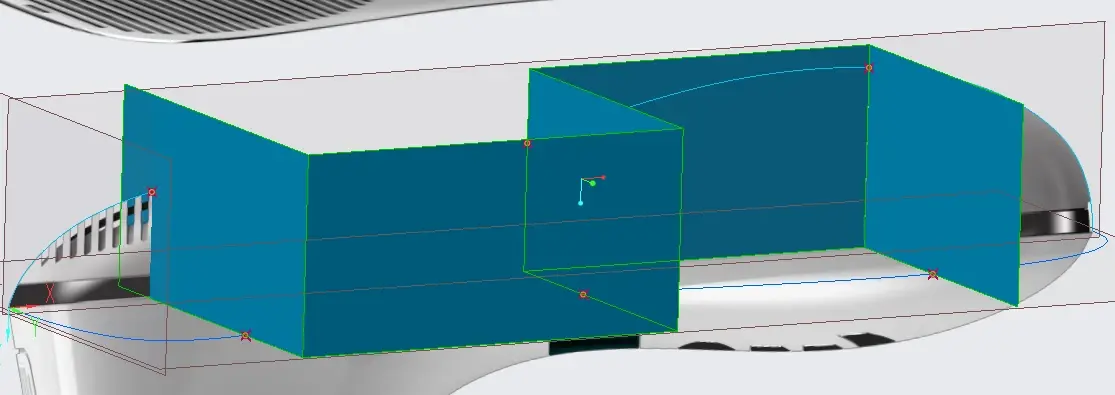

拉伸辅助面
点抓出位置（选中一条线 按住ctrl加选一个面或者边线）

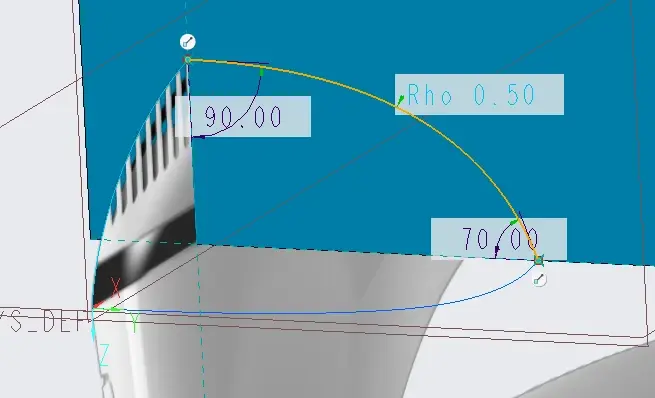

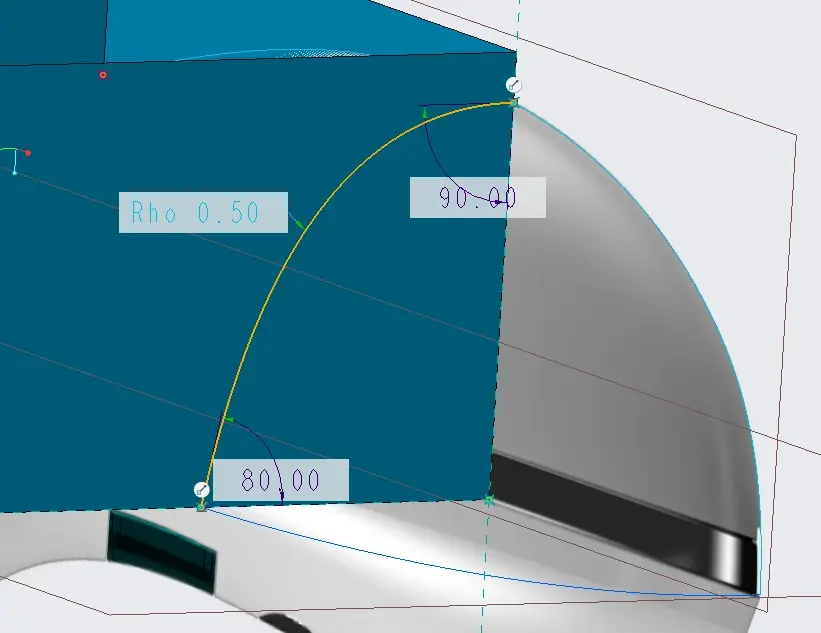

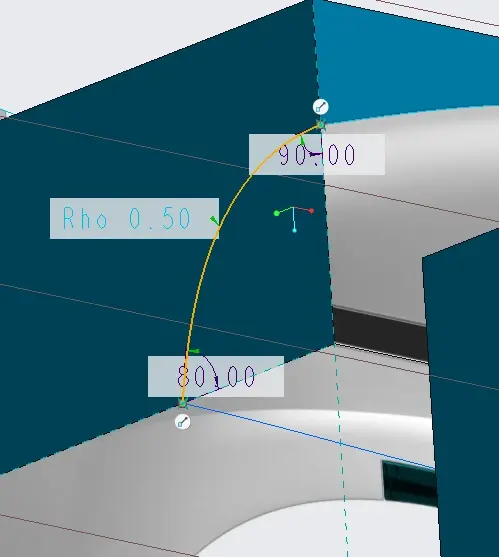

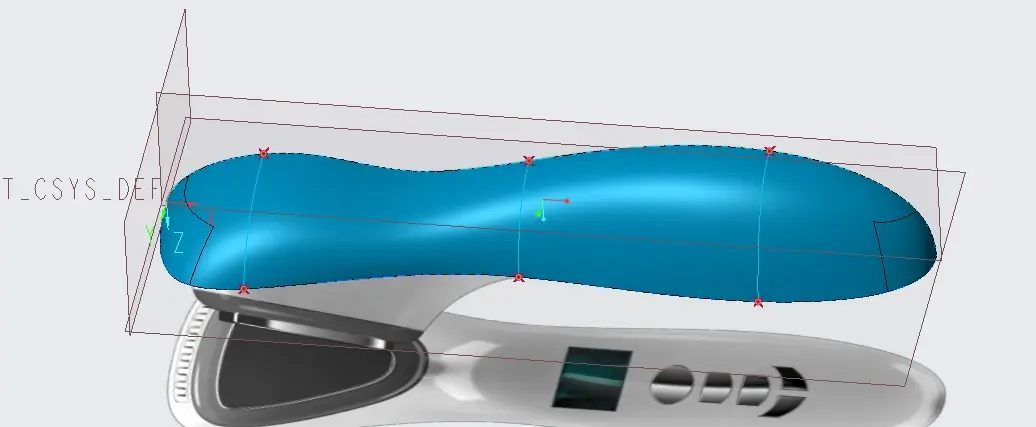

草绘-圆锥
同理做出中段
头部

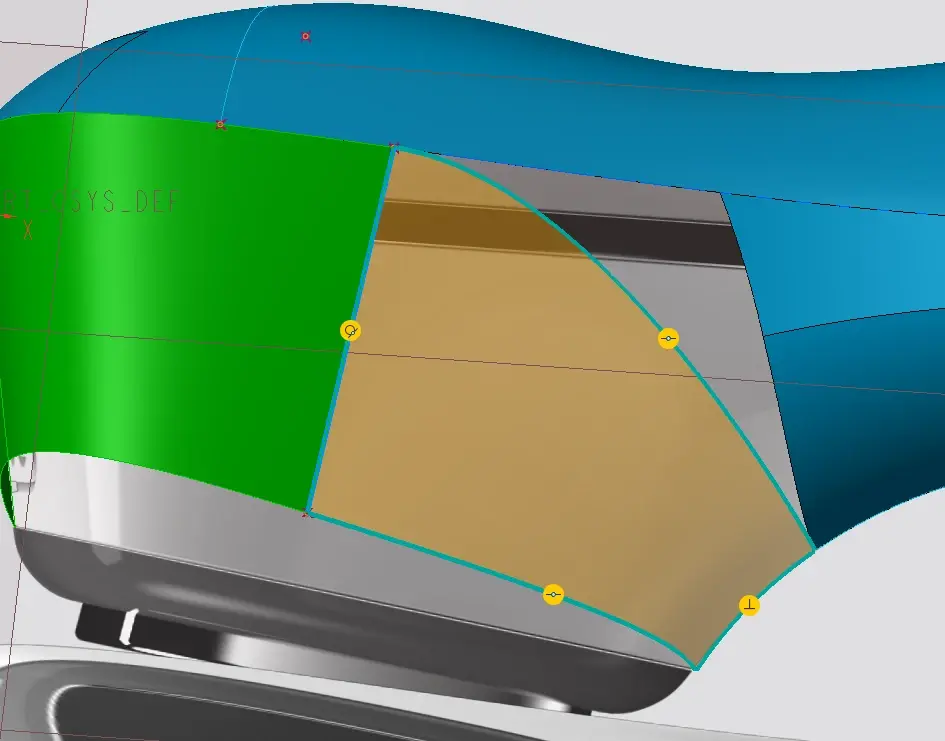

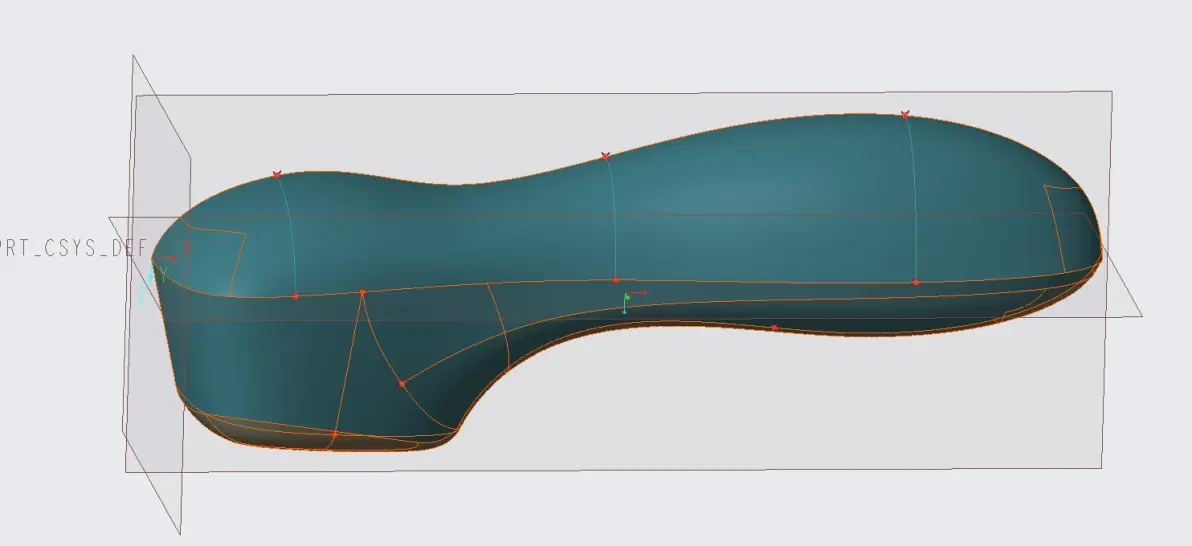

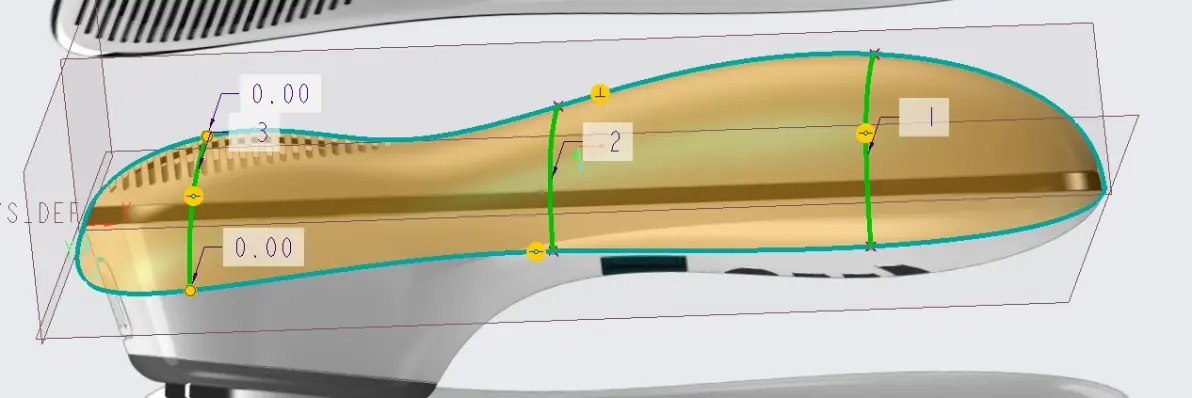

边界混合
拉伸-画出线框将收敛位置切除
移除材料
边界混合补齐切除的面-补齐后再用合并把碎面合并为一个面
拉伸辅助面

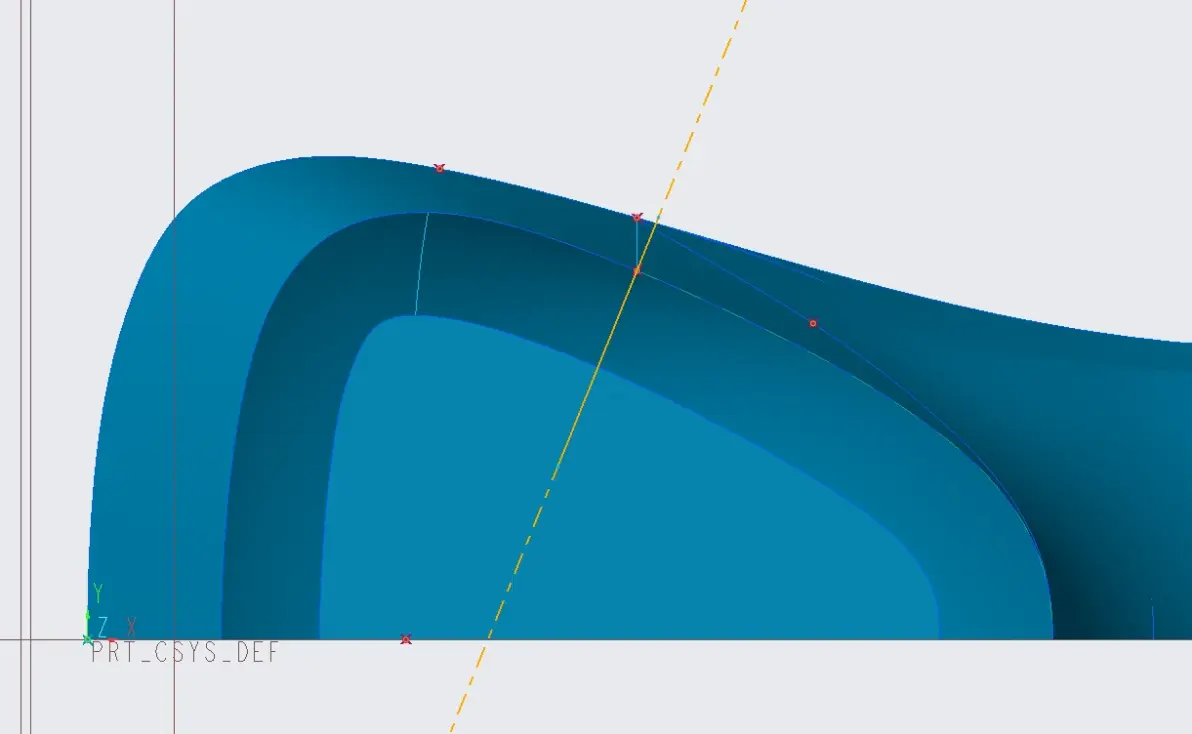

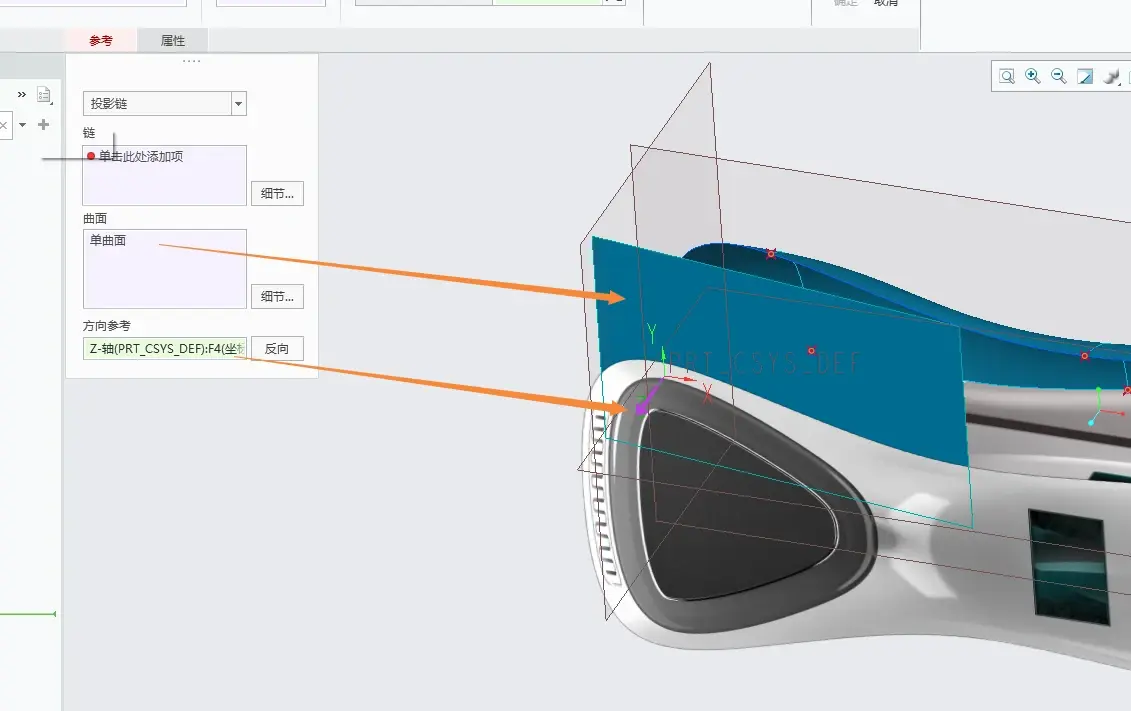

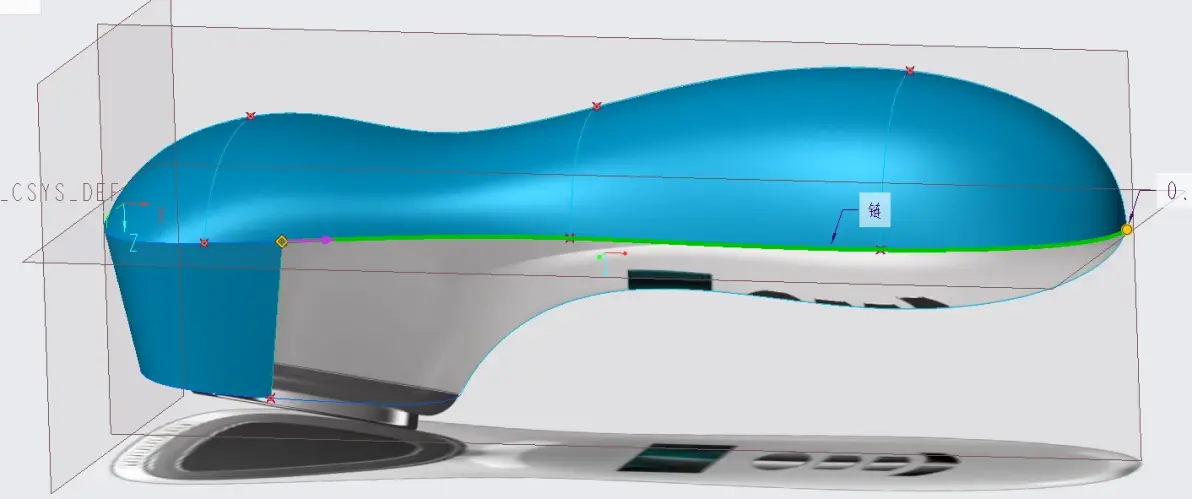

投影-先选曲面-再选方向轴-最后投影链改投影草绘
在非平面上草绘用投影

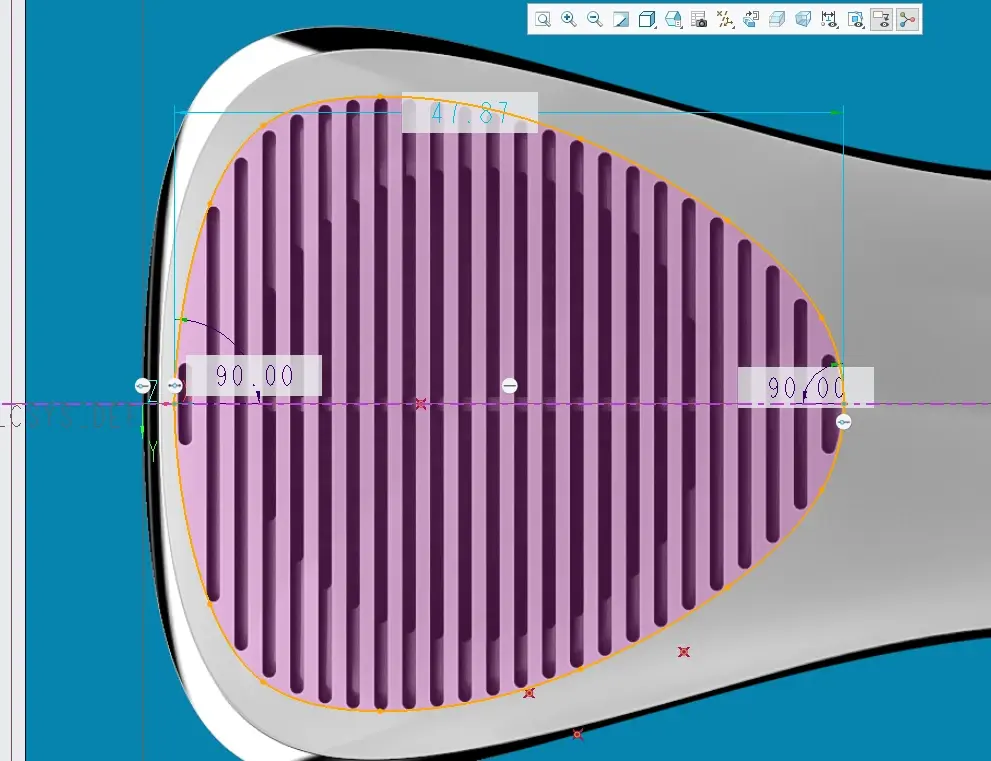

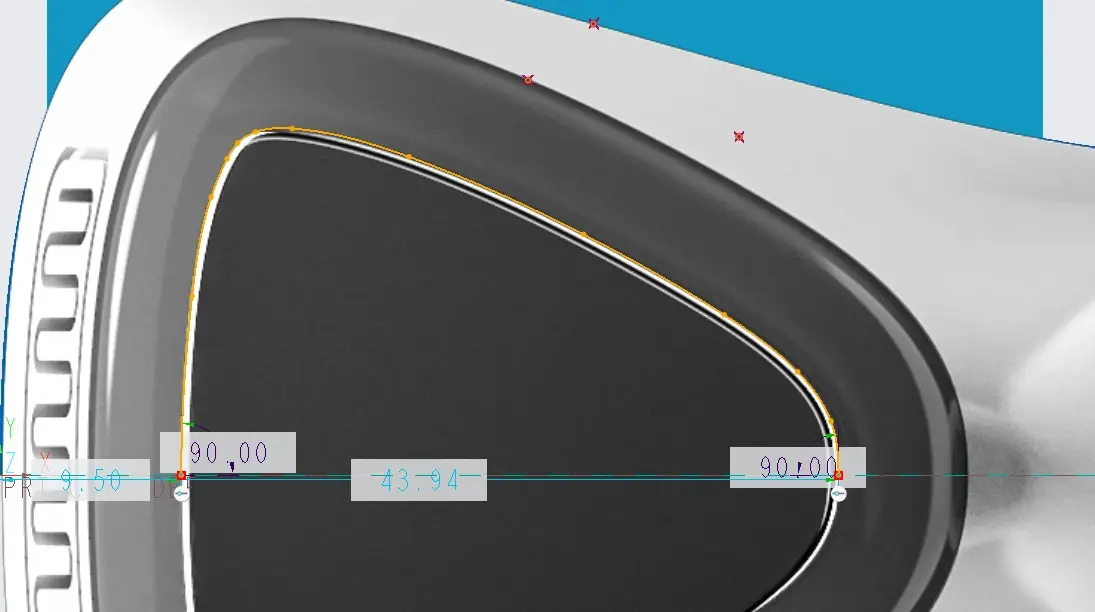

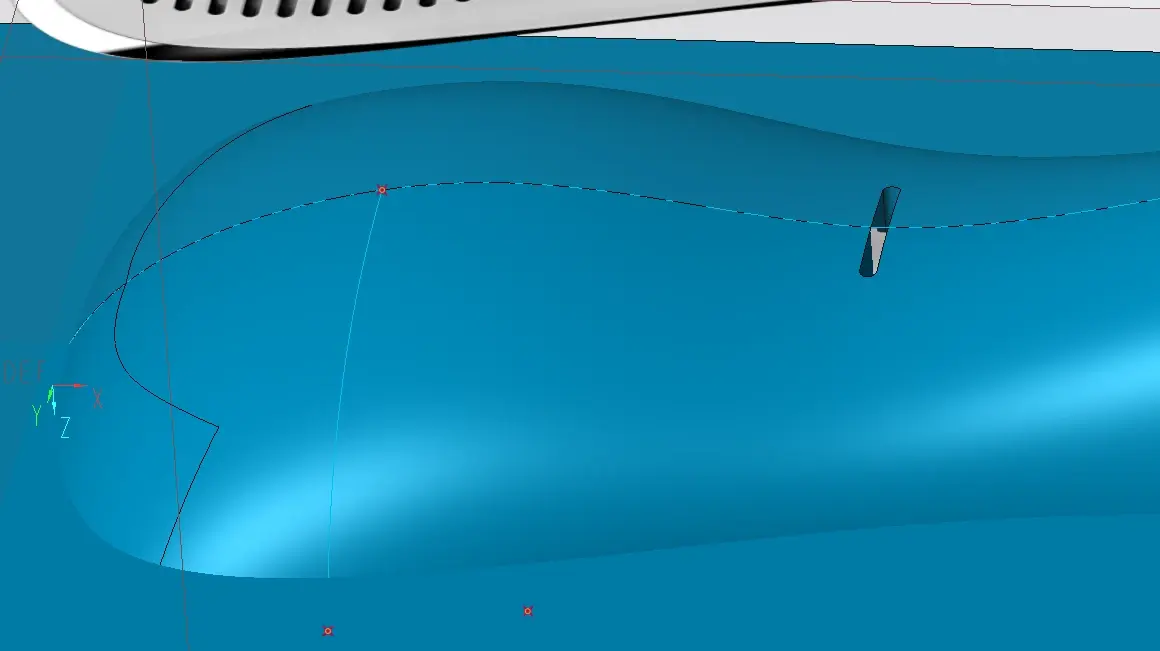

样条描出形状-双击调整曲率 曲率必须在同一侧
对称给90度
草绘-左右两边直线-再用样条补齐轮廓
注意是相交 不是相切

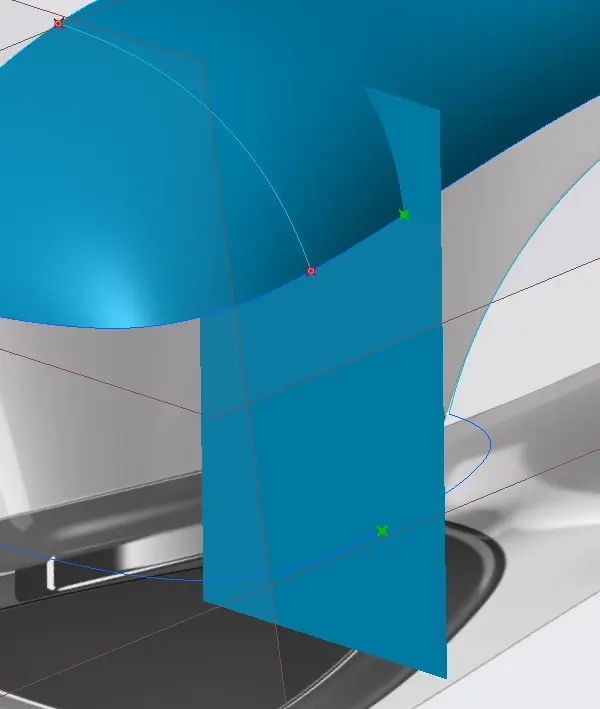

拉伸辅助面
抓出交点

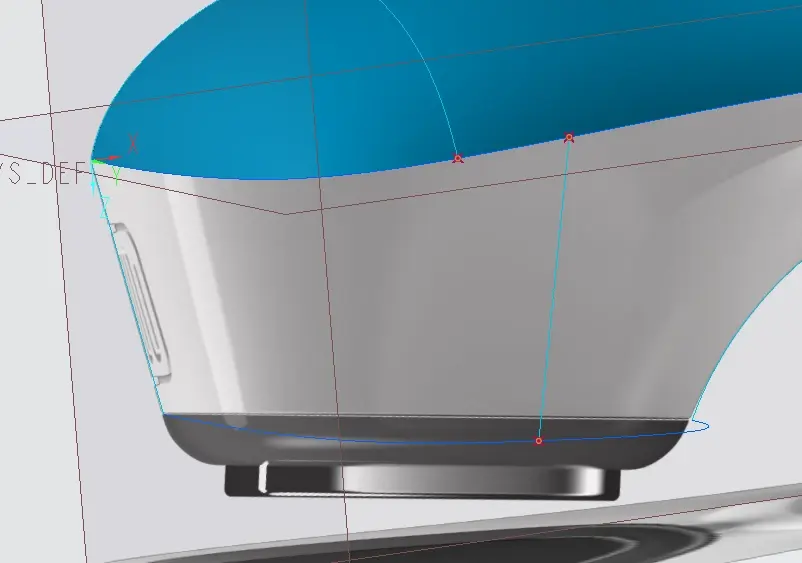

草绘出直线

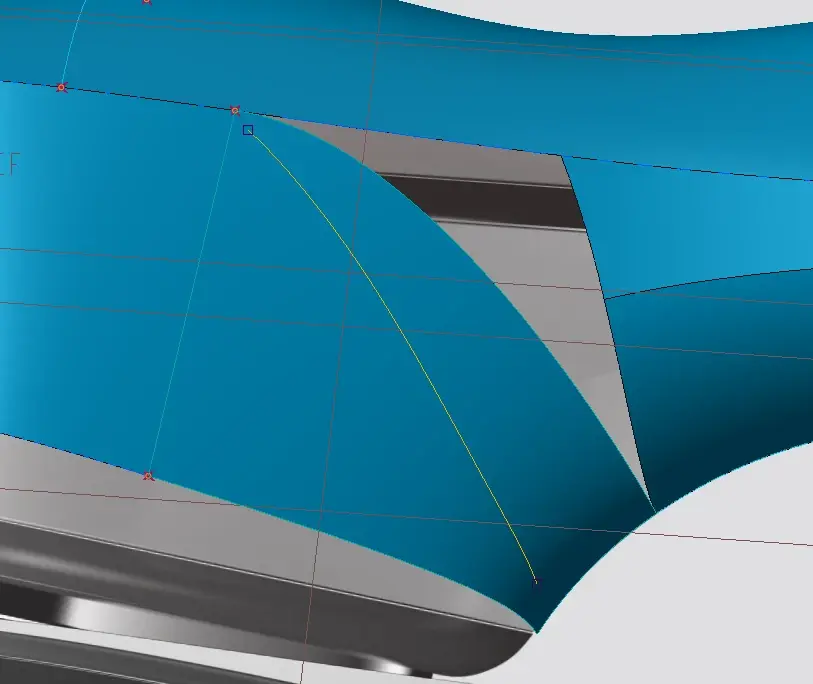

边界混合做出面
复制之前草绘的线 修剪到对应位置

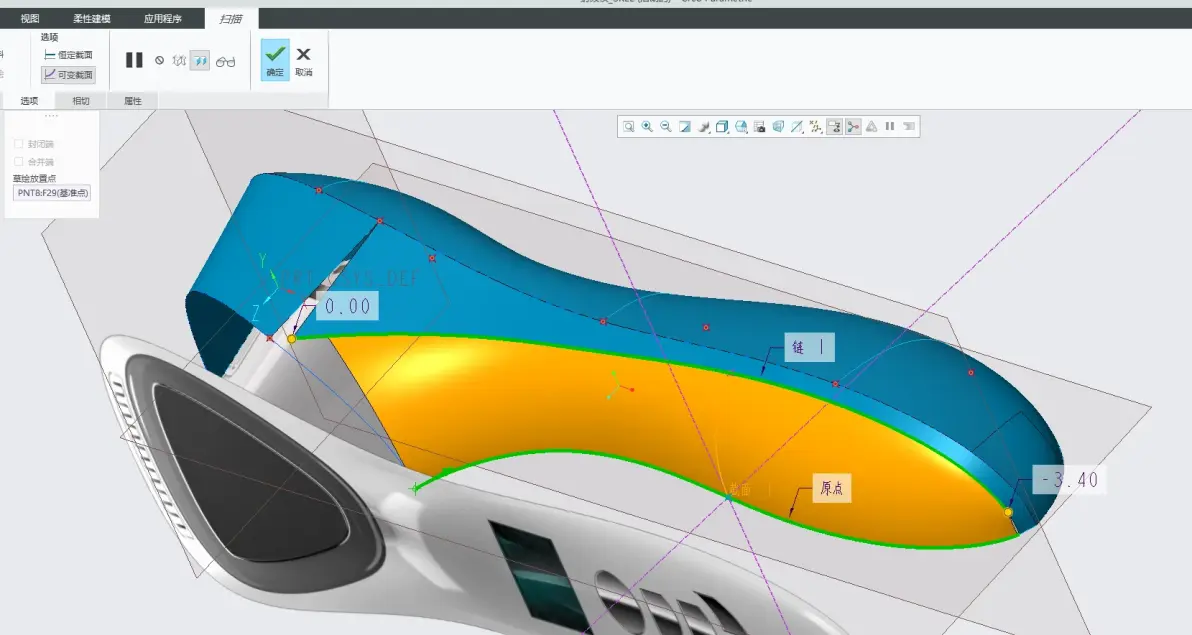

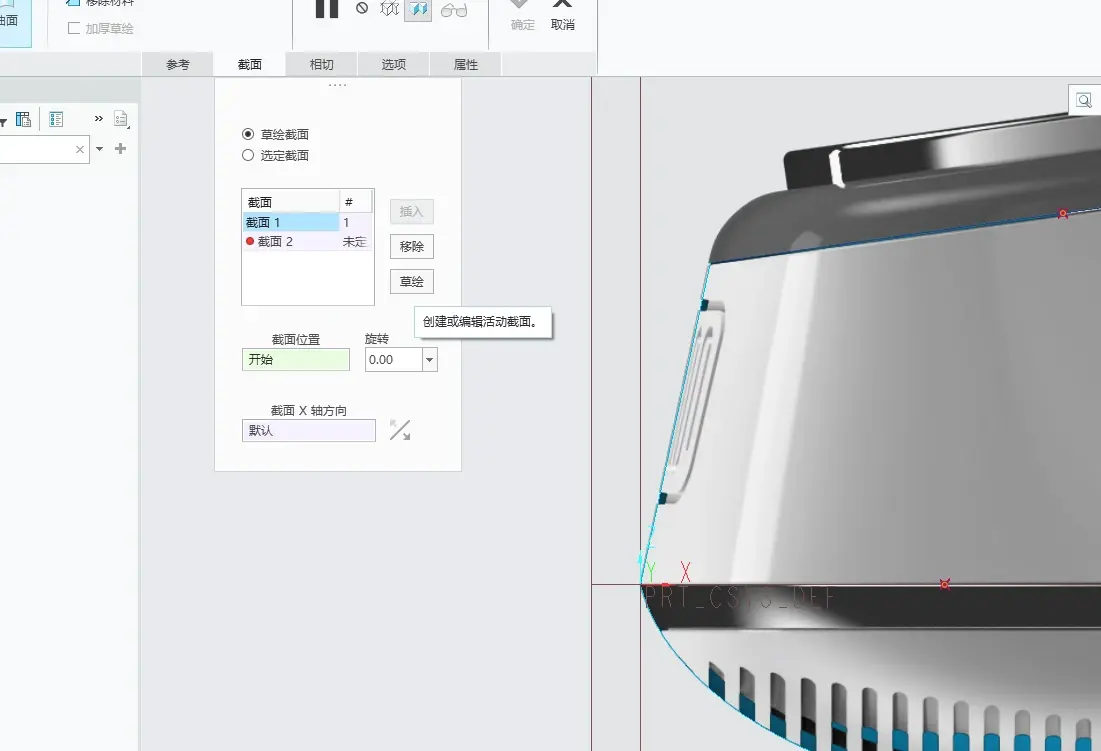

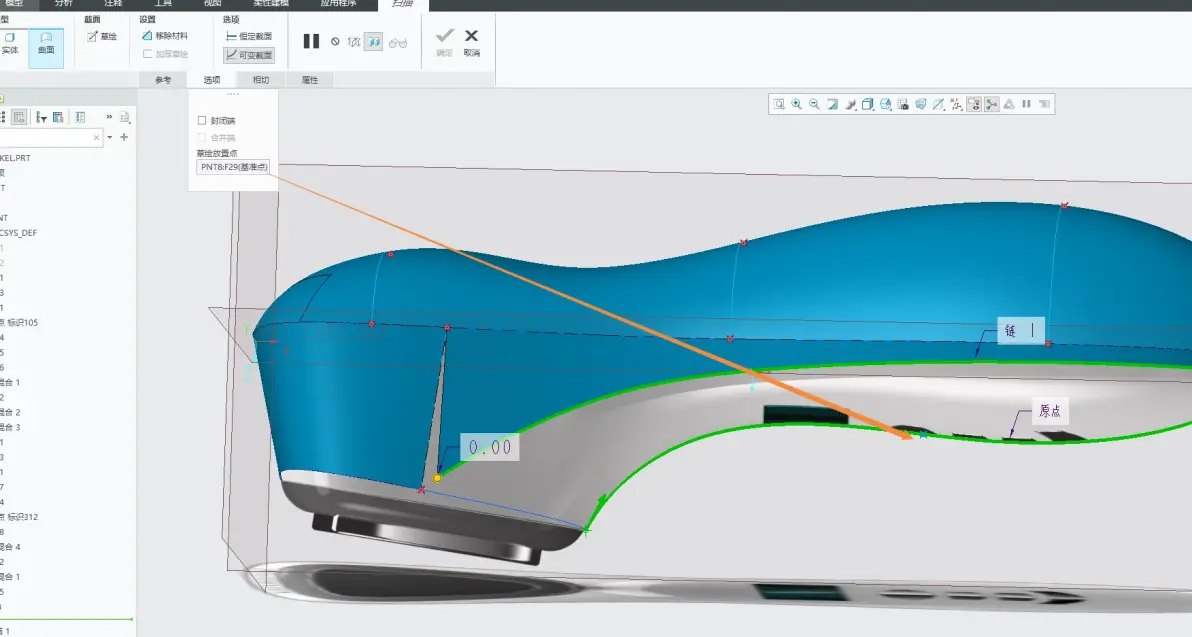

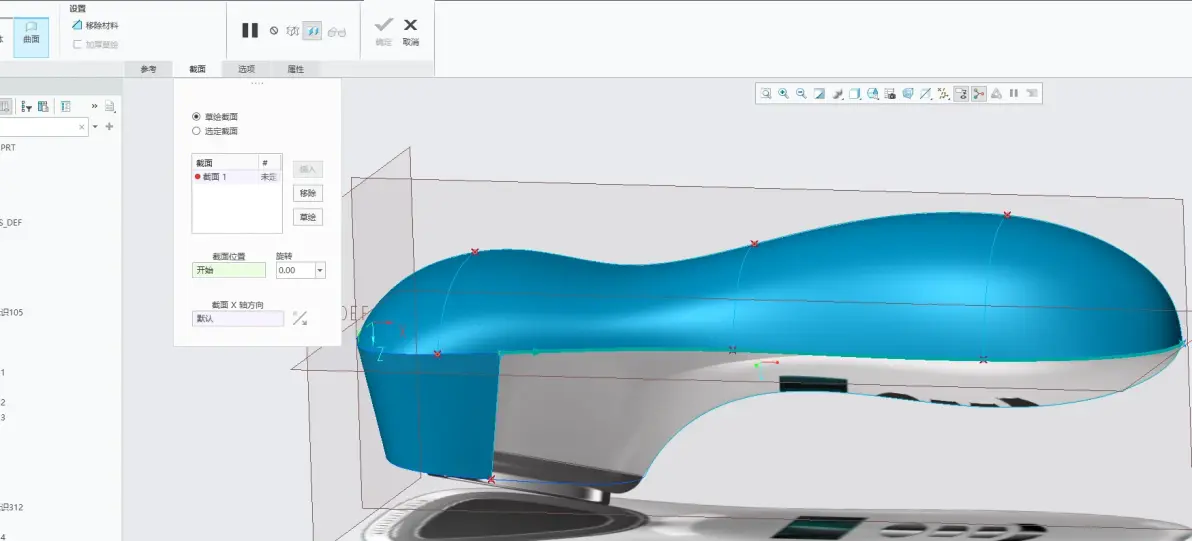

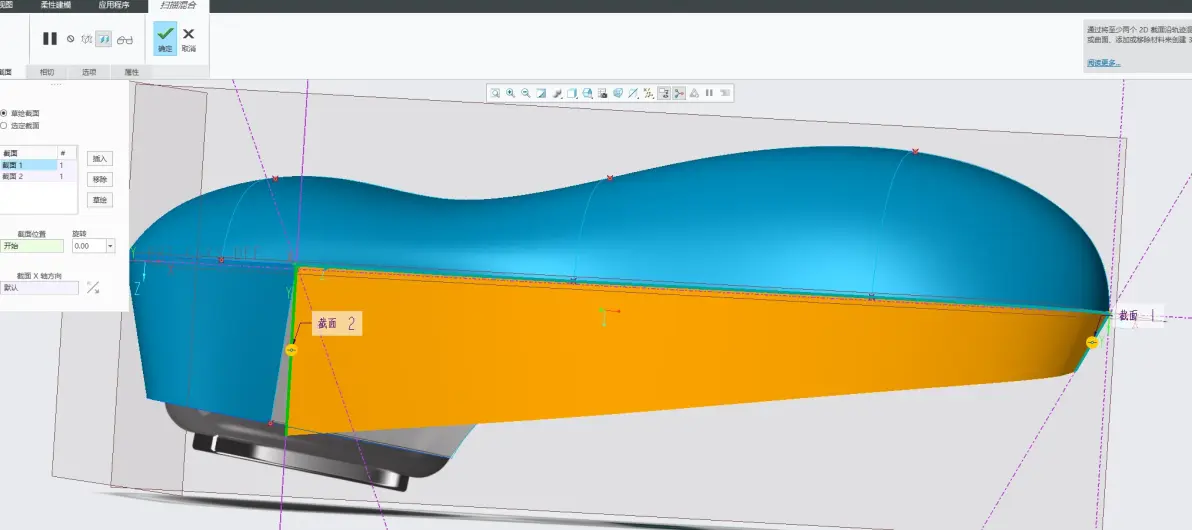

选择线-扫描混合-曲面-截面
画出一边-确定

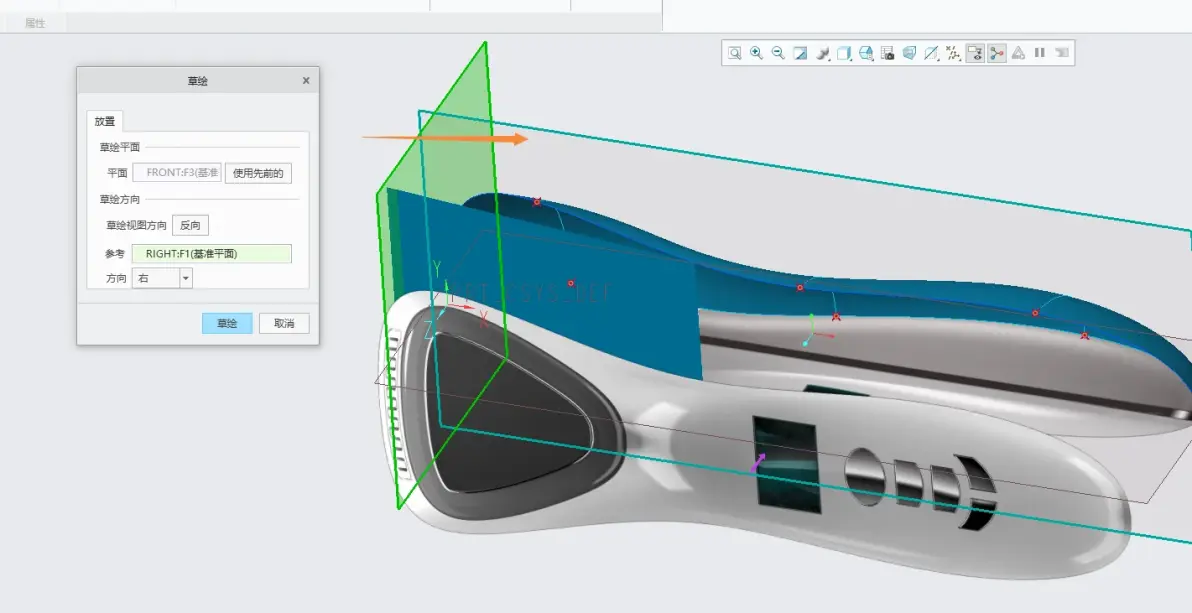

插入-草绘

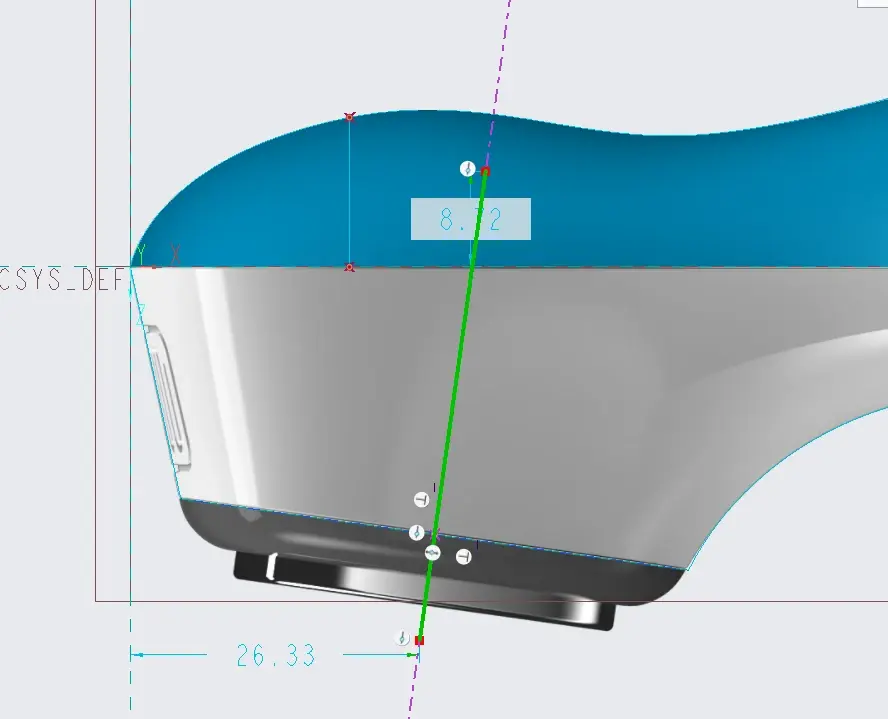

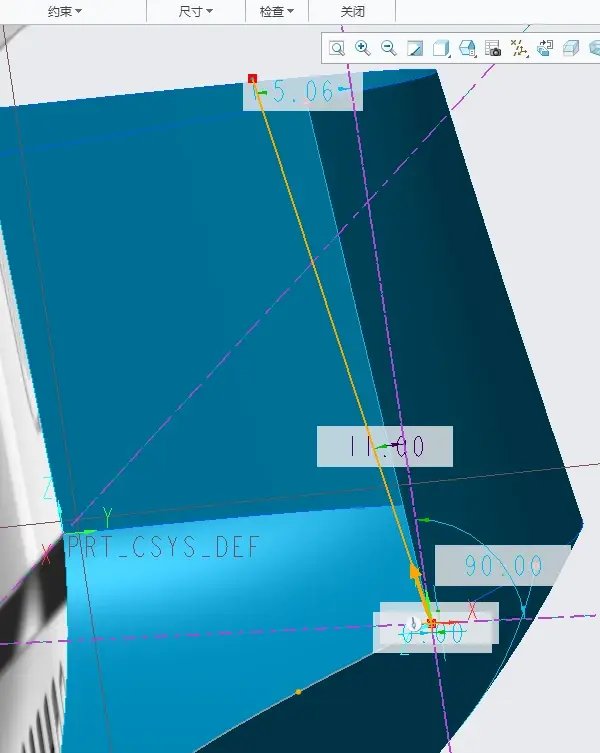

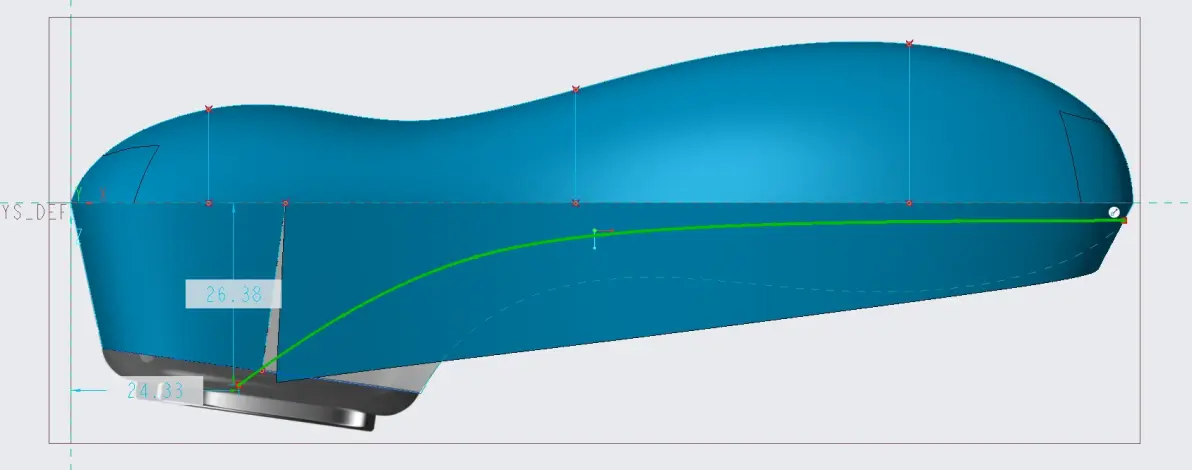

直线-11度
确定

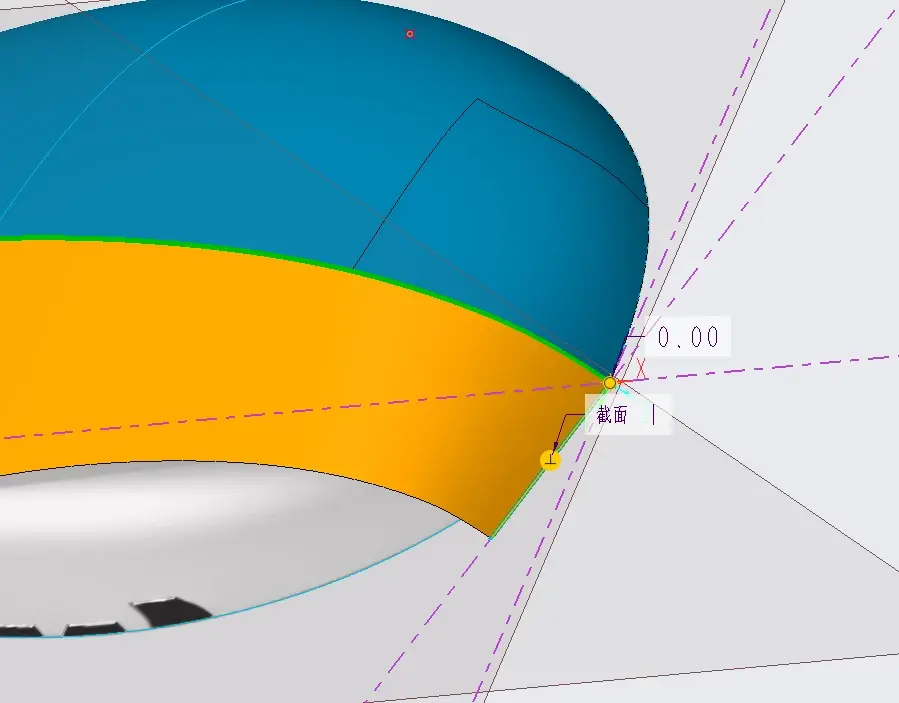

混合扫描注意约束垂直
拉伸-切掉多余部分

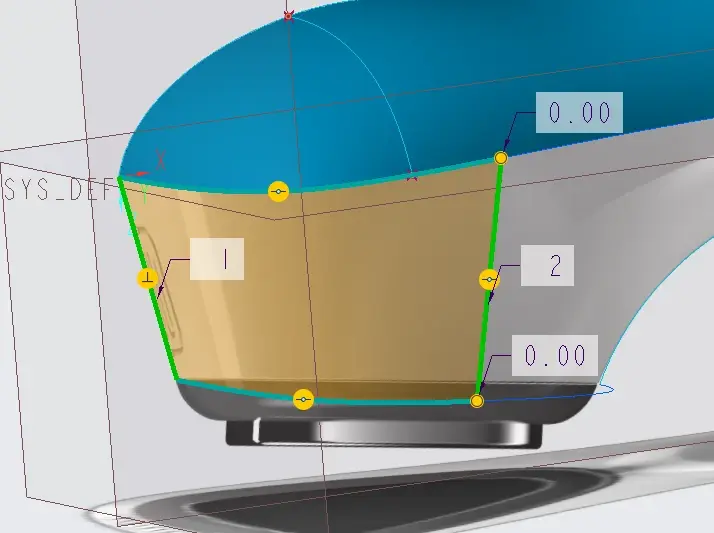

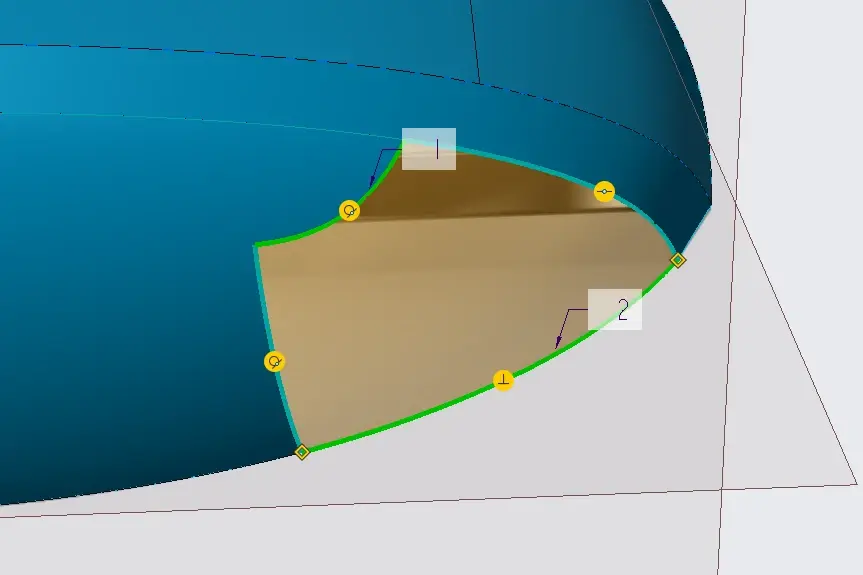

加上中心点-选中线1-加选线2-扫描
选择原点-草绘

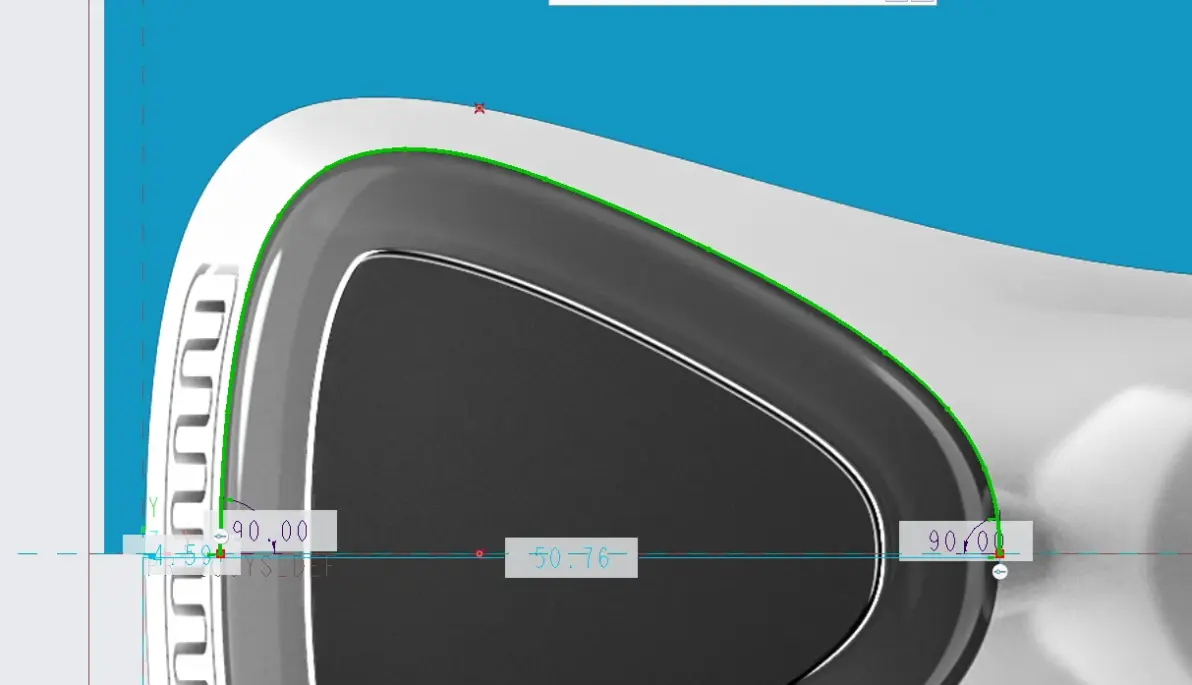

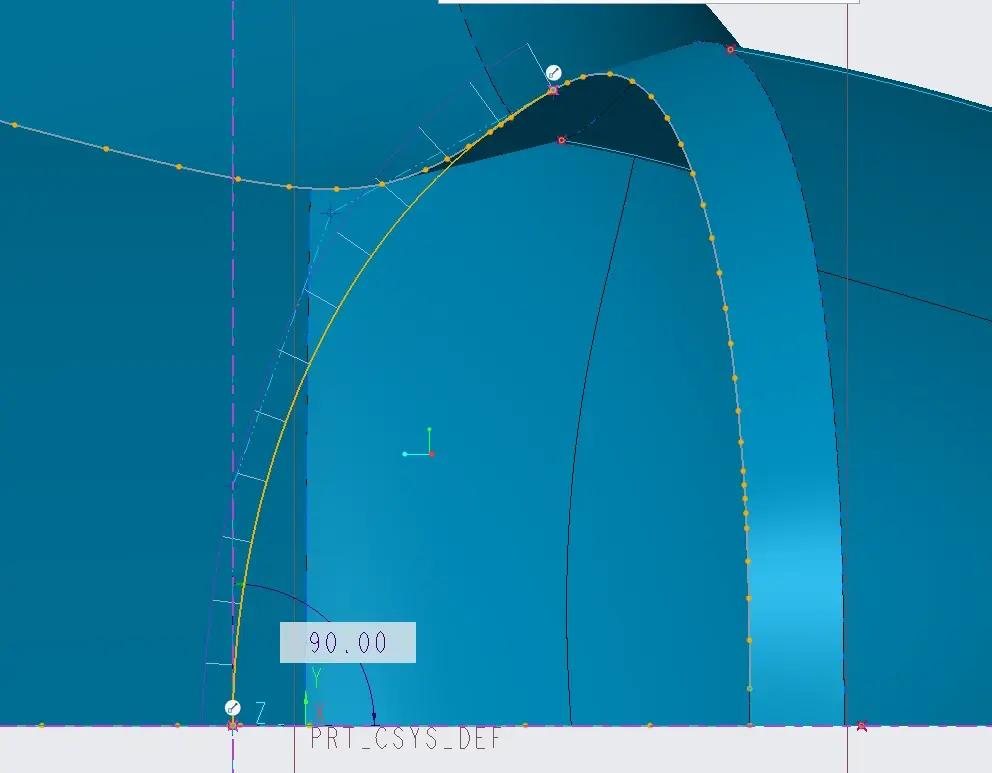

样条线-接出圆弧 对称部分标记90度-调整曲率

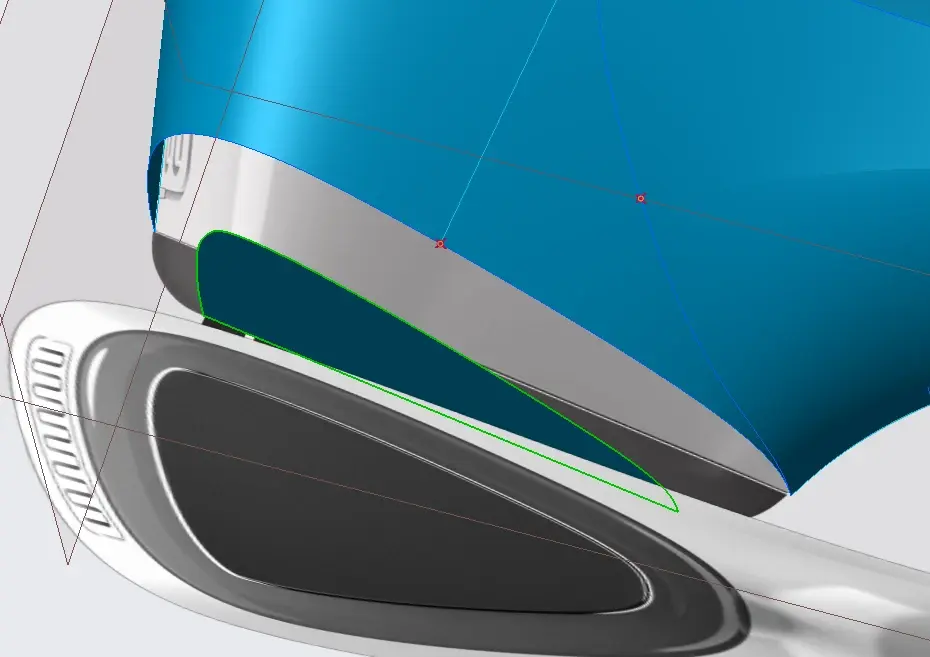

拉伸切除收敛

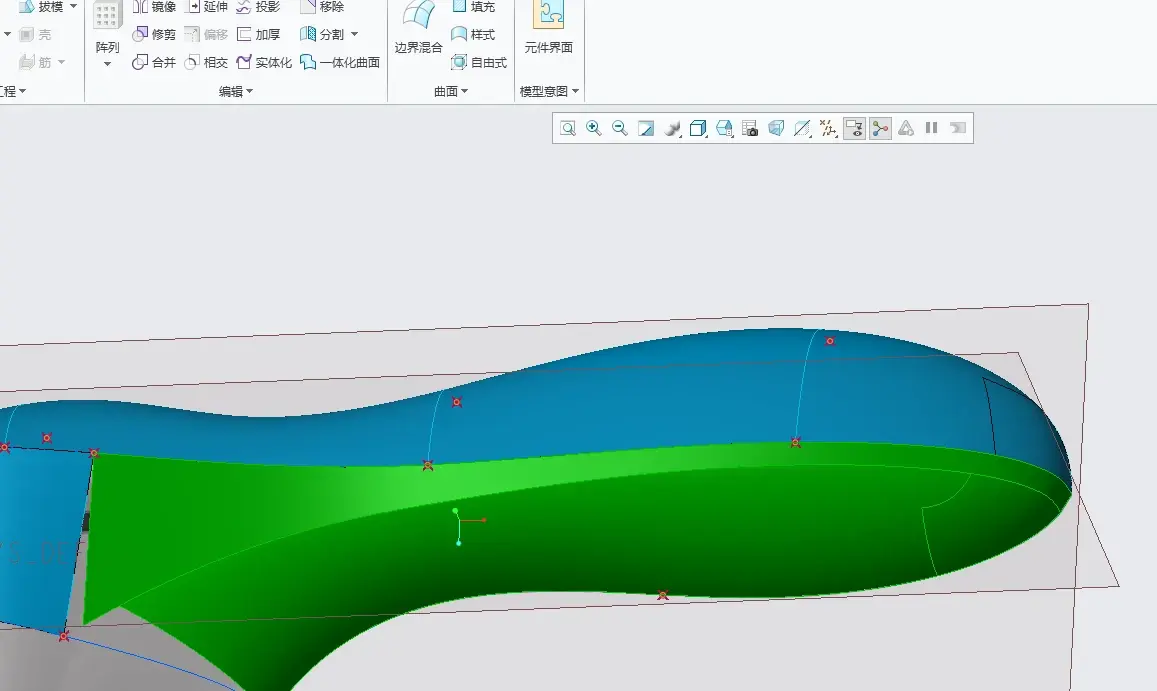

边界补出切除部分（如果边界失败则检查扫描混合是否约束了垂直）
将几个面合并
拉伸切掉多余部分

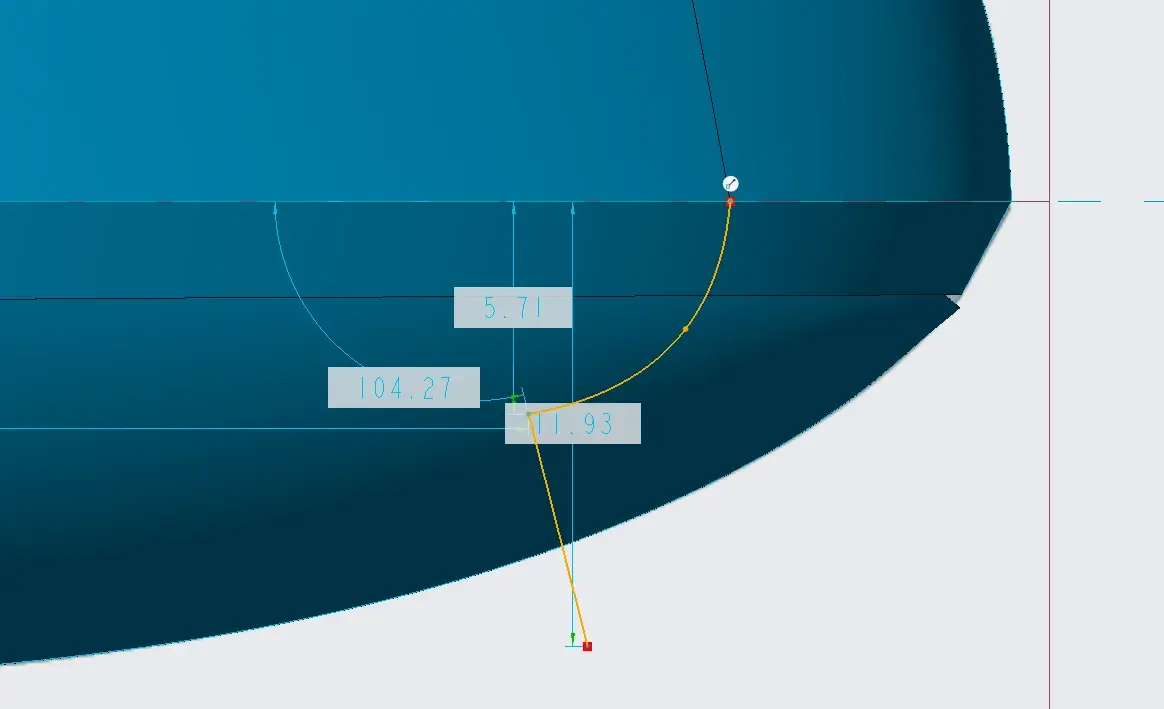

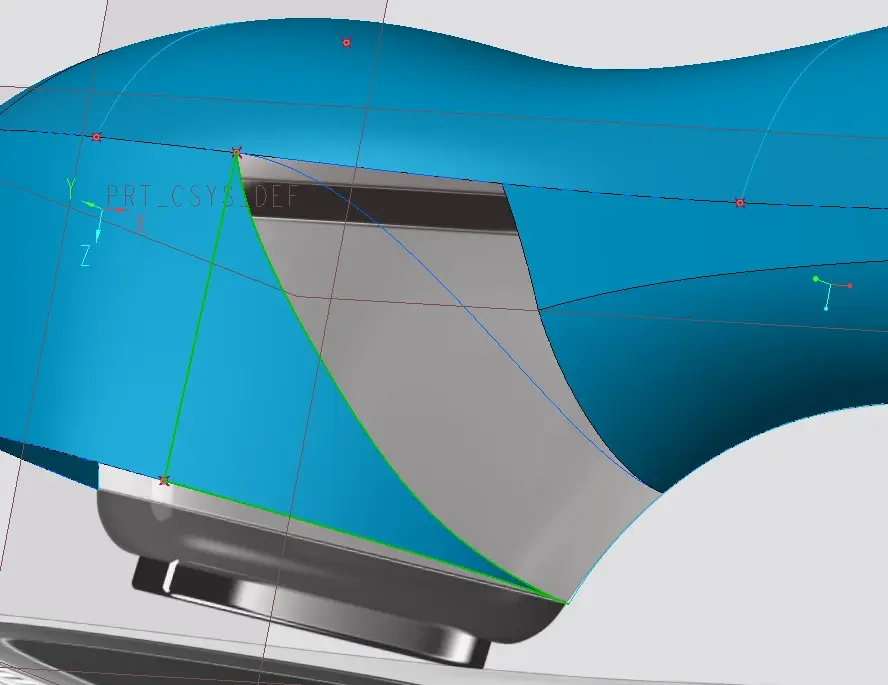

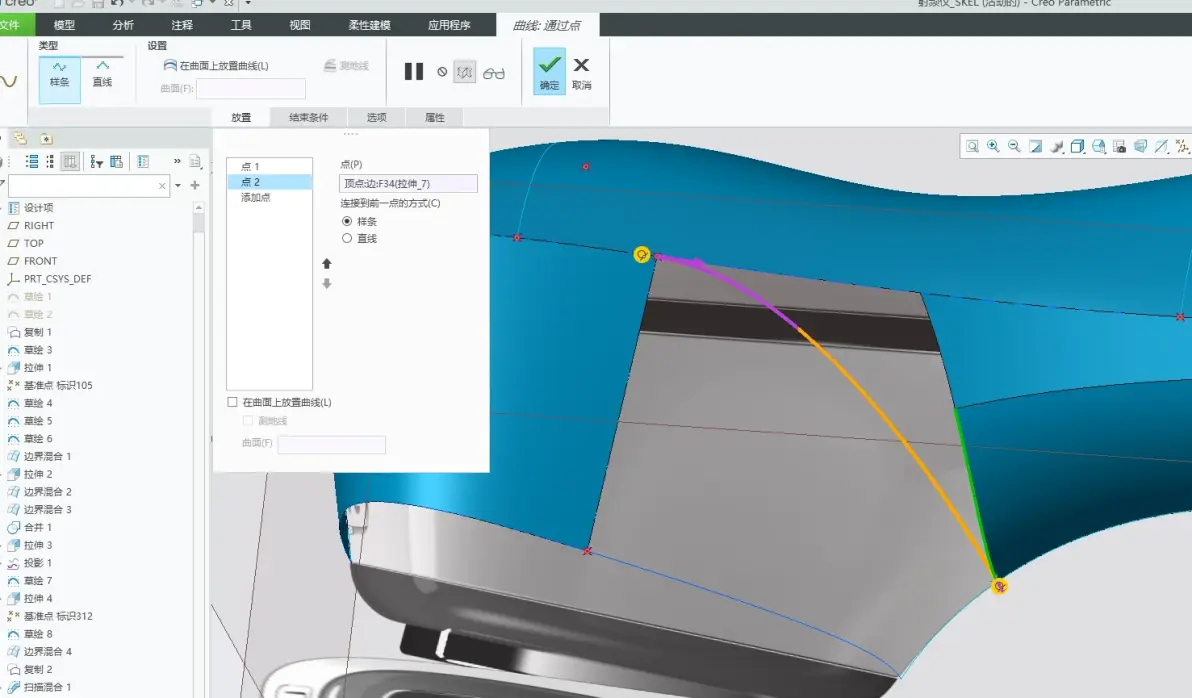

基准曲线-选择2个点-相切对应的线

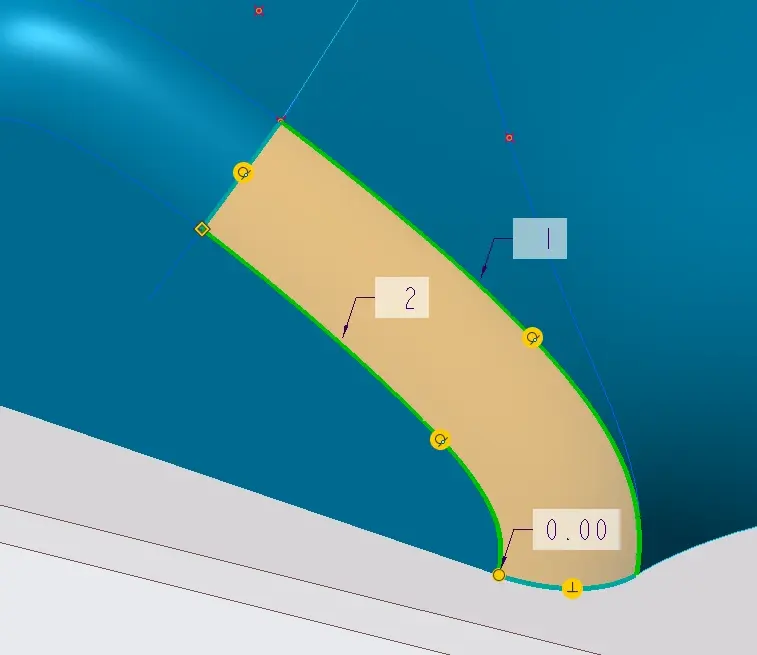

边界混合补出面
样式曲线-曲面上的曲线
按住shift吸取线-拖动到点
修剪掉多余的面

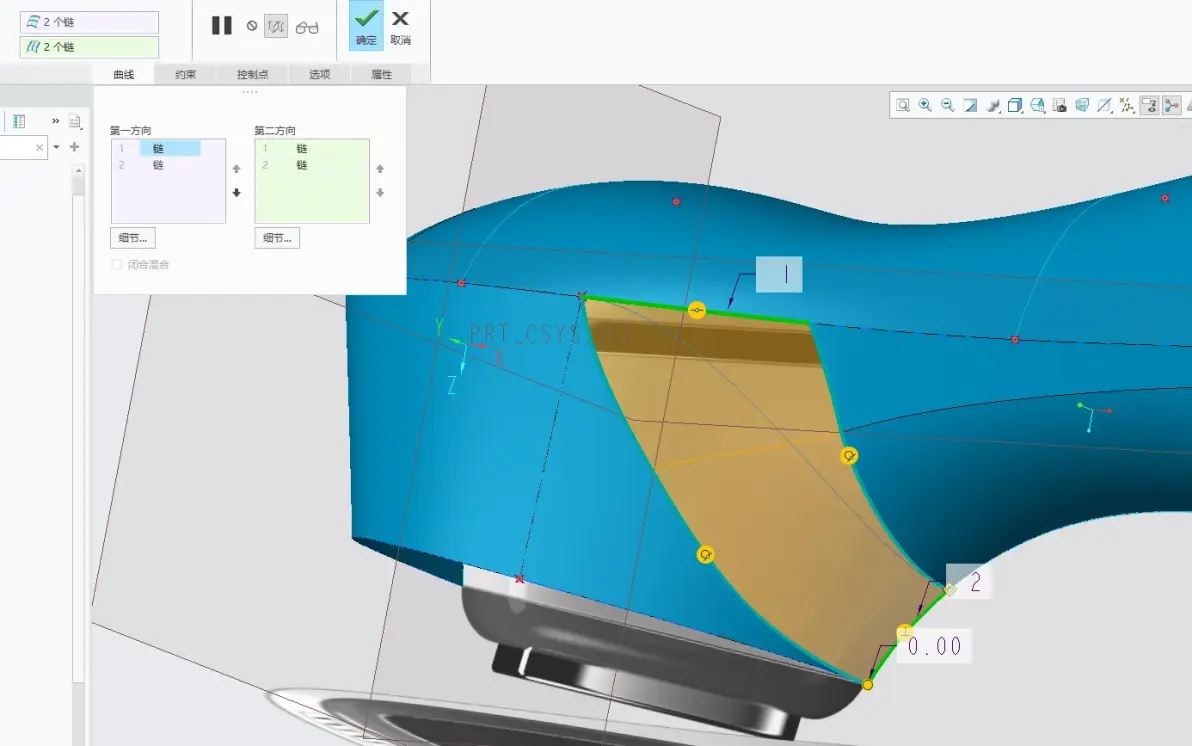

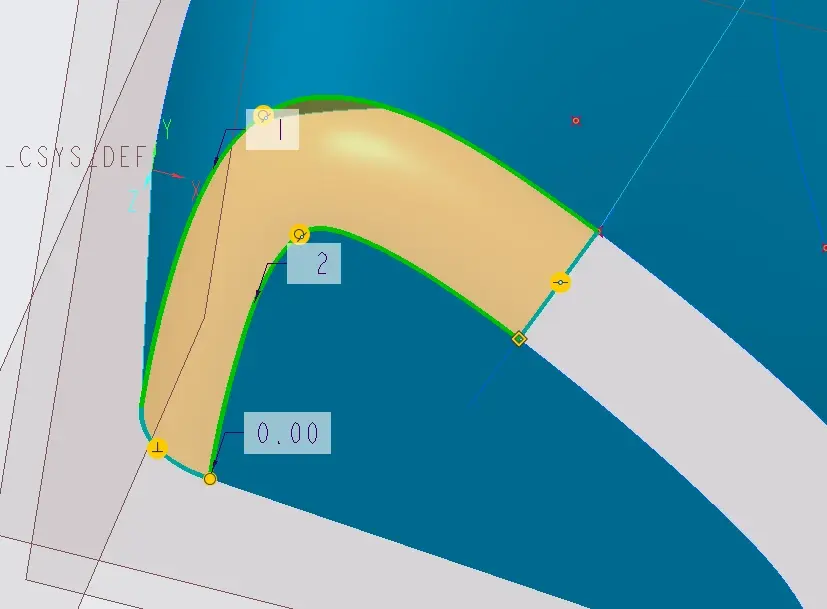

边界混合补齐面（断线按住shift选完整）
边界之前插入-点-在渐消路径的尾部加上点

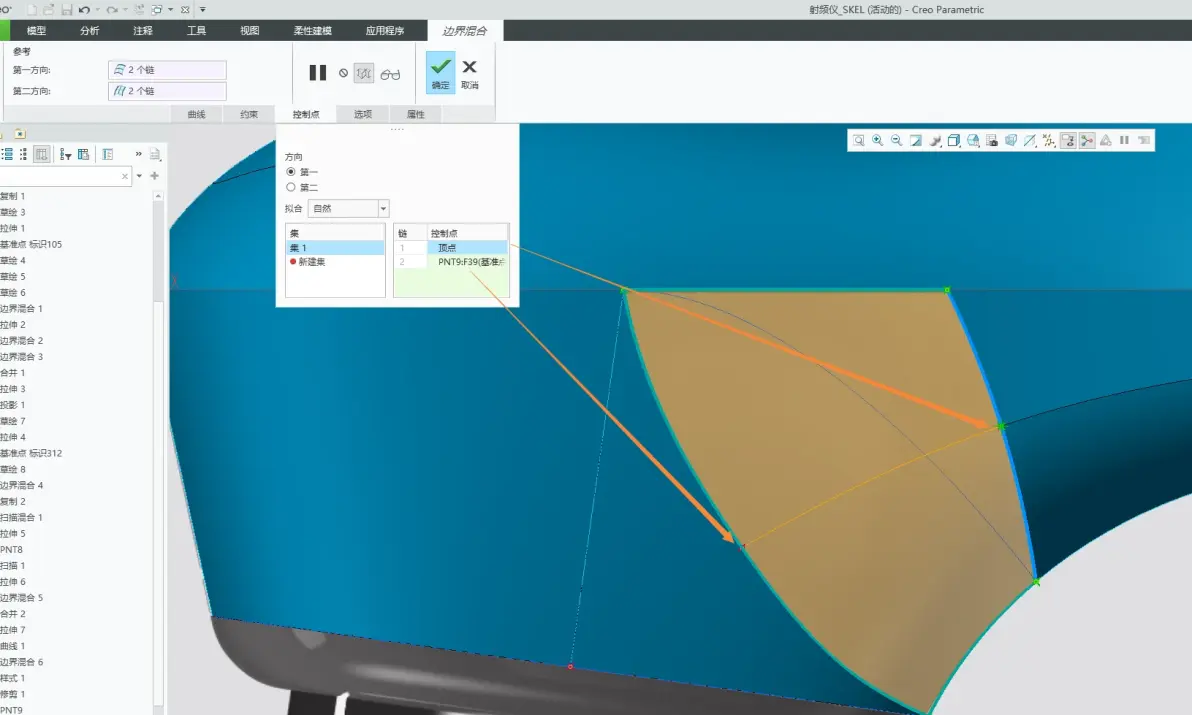

编辑边界-选择控制点-选择起点-选择终点
控制线的走向
确定后合并碎面

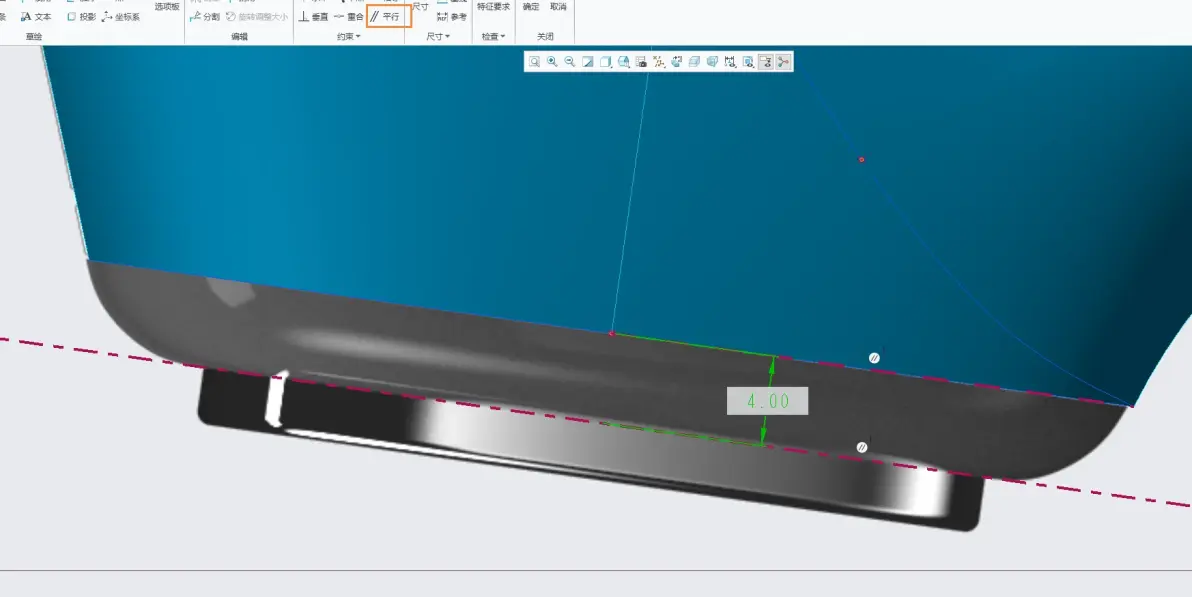

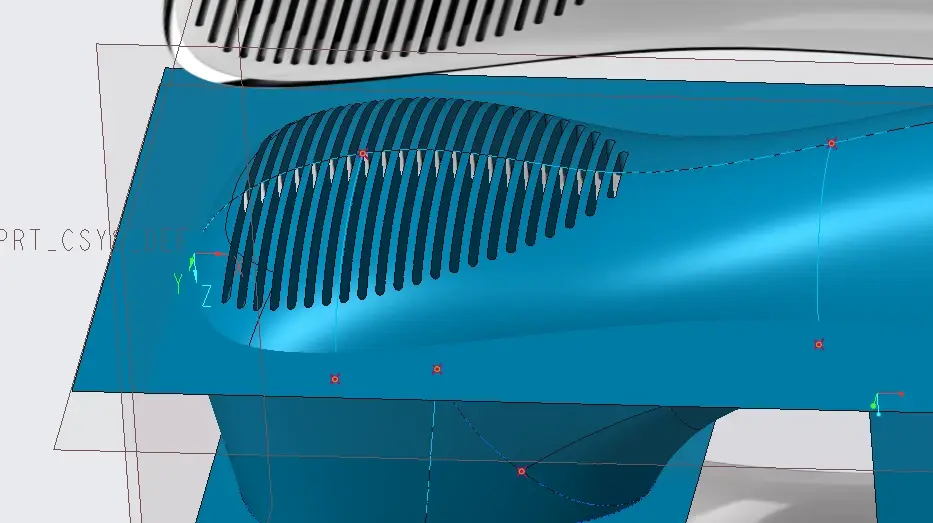

拉伸-中心线-约束平行-尺寸4-直线-拉出辅助面
使用投影描出轮廓线
修剪掉多余的面

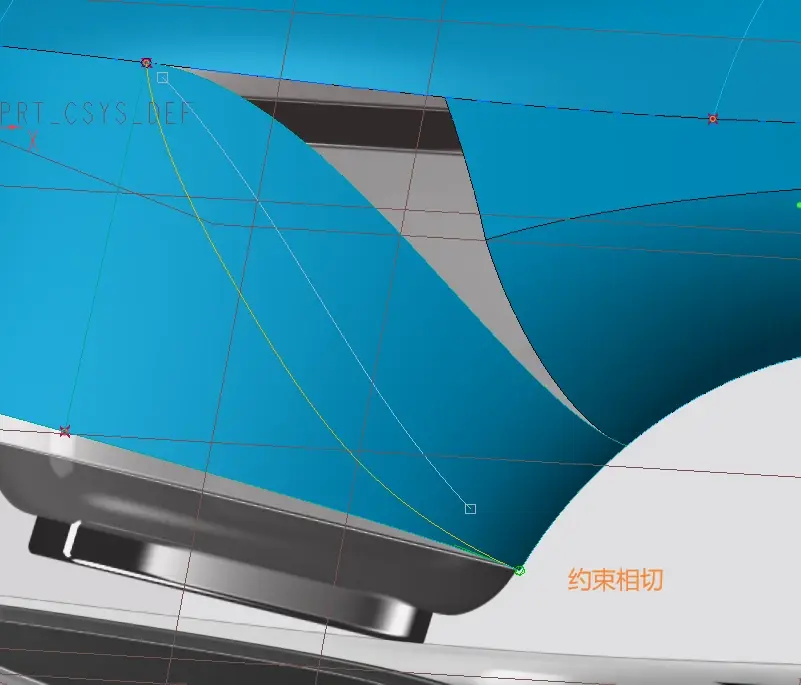

草绘-样条-画出形状-约束相切
双击调整曲率
拉伸辅助面
相交出辅助线-再草绘出样条曲线-约束相切
边界补出面
同理补出另一面
把所有面合并

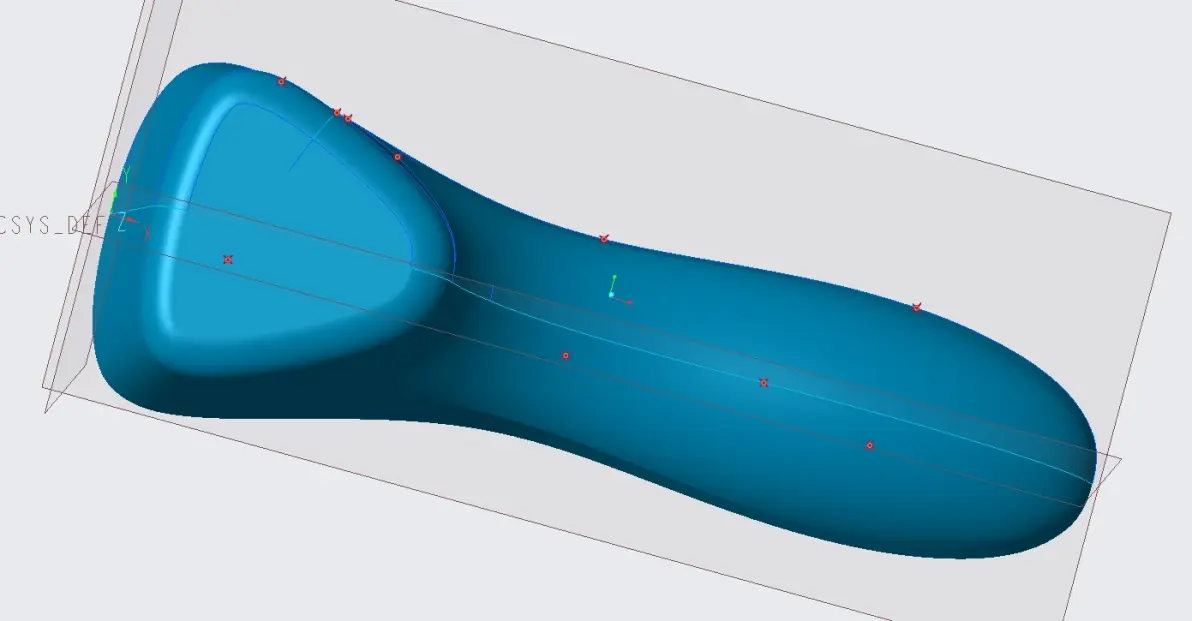

镜像后合并

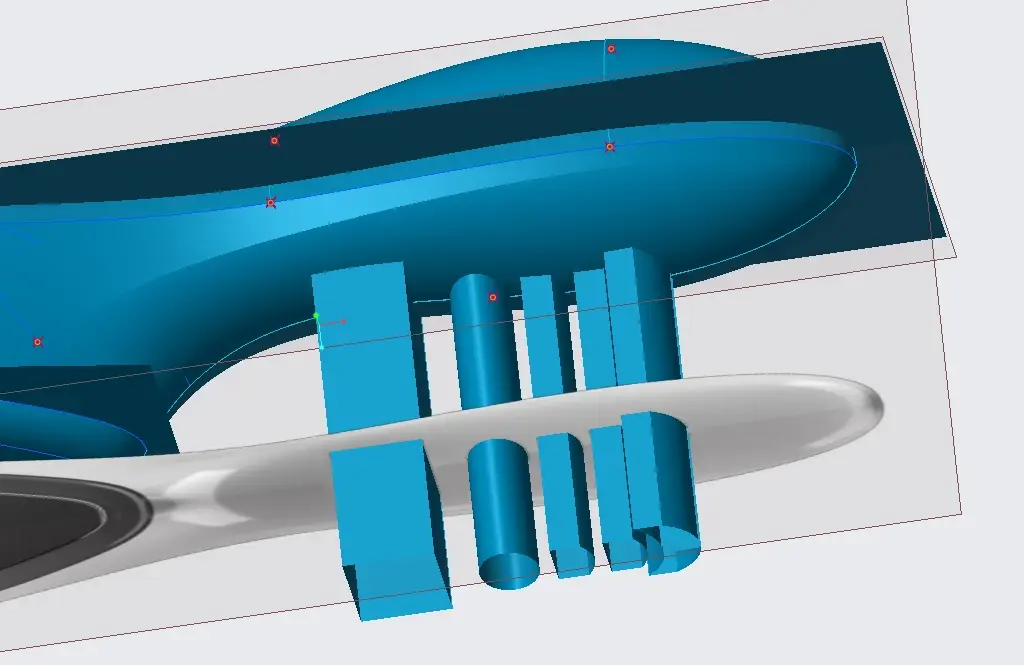

分别拉伸出分型位置的面片
草绘出外轮廓 注意需要封闭的
拉伸-参考下两边-点

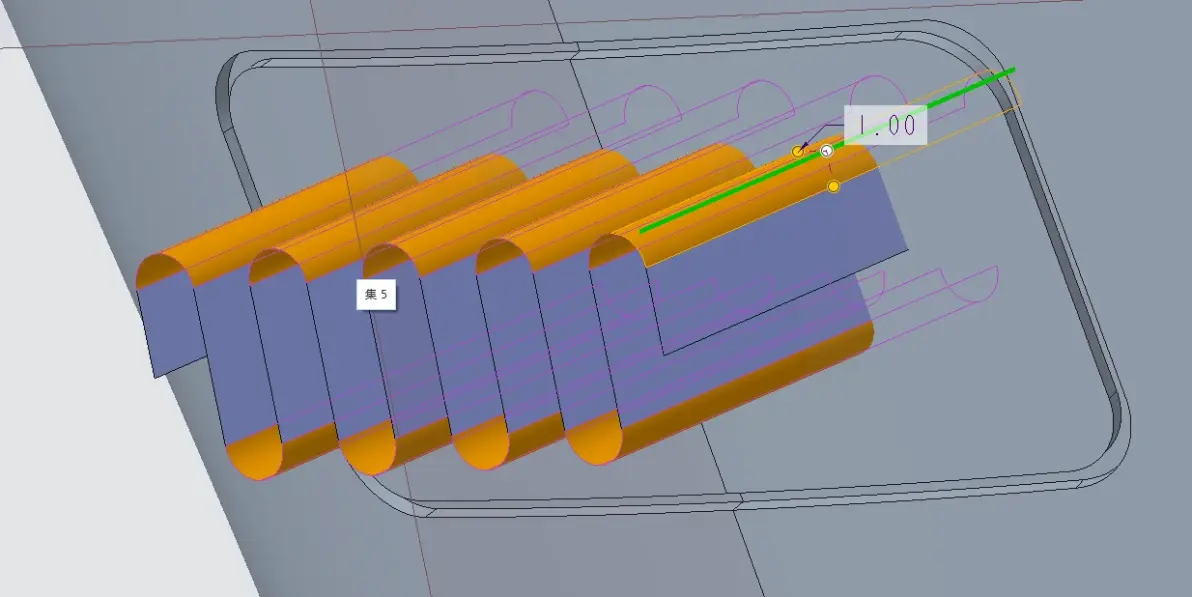

画出矩形-距离为1 注意与边缘约束
实体化切除后倒角
倒圆角-右键选择四条边-左键确定-倒角0.5

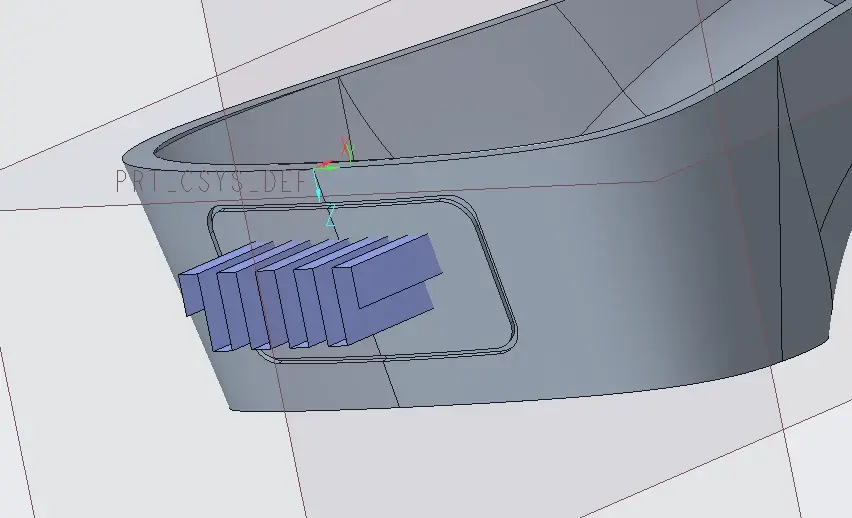

拉伸跟倒角打包-阵列

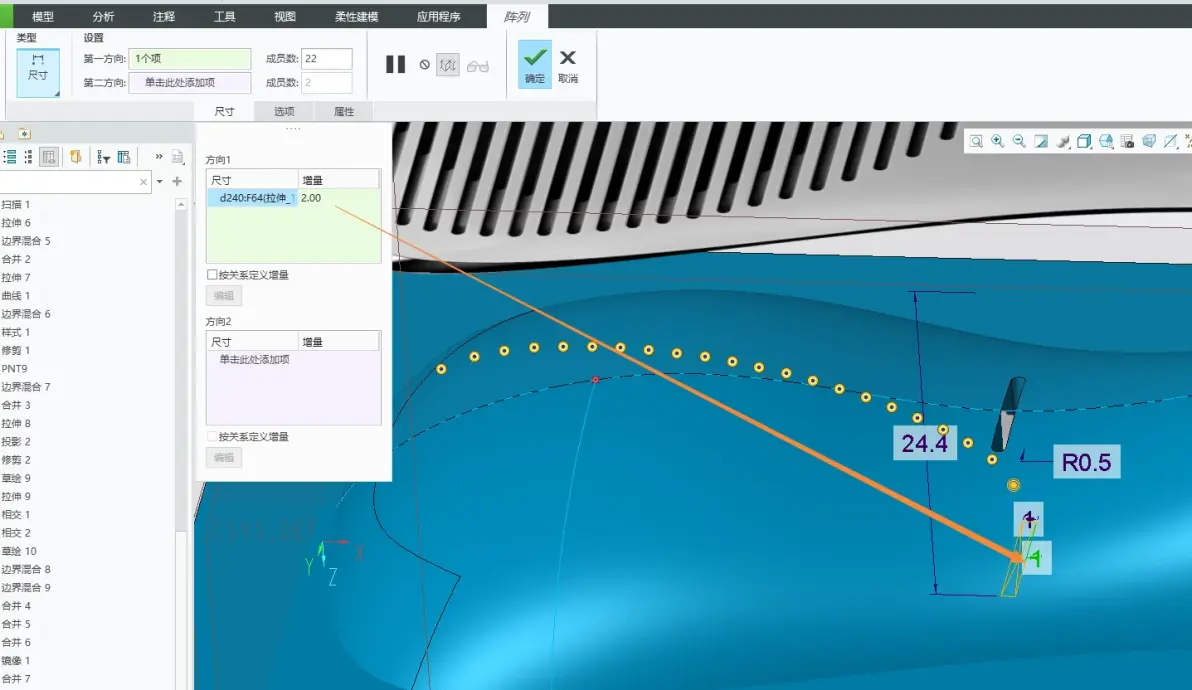

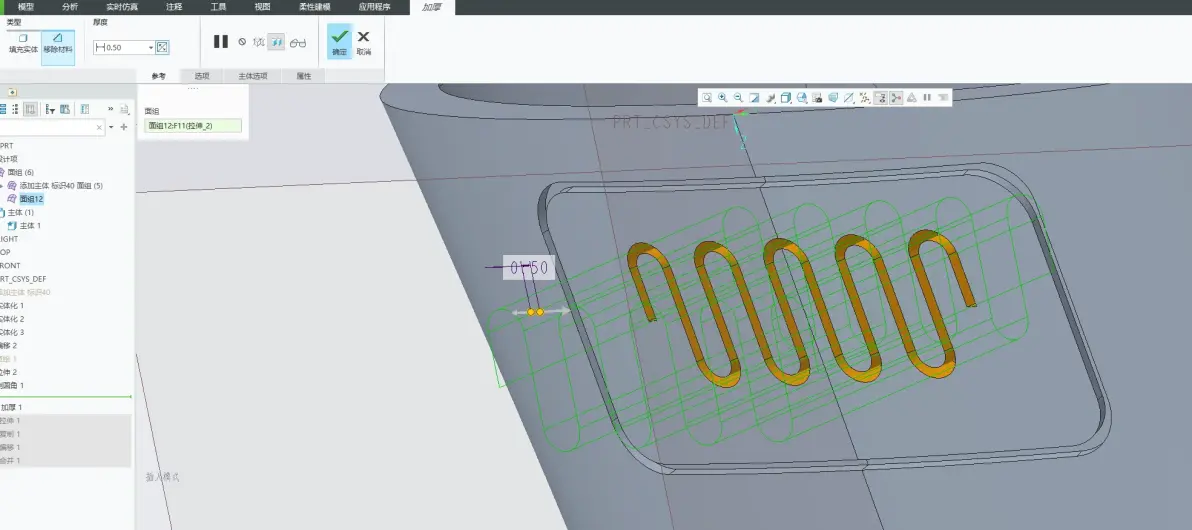

阵列-尺寸阵列-增量2-成员22
层树-新建层-把所有曲线跟点隐藏-视图-保存状况
返回装配-创建-上盖-激活-选择主骨架-合并继承-确定-打开上盖
返回主骨架 在做切除前先给壳厚2
拆出上盖
返回装配-创建-装饰键-激活-选择主骨架-合并继承-确定-打开装饰件
同理做出下盖、PC

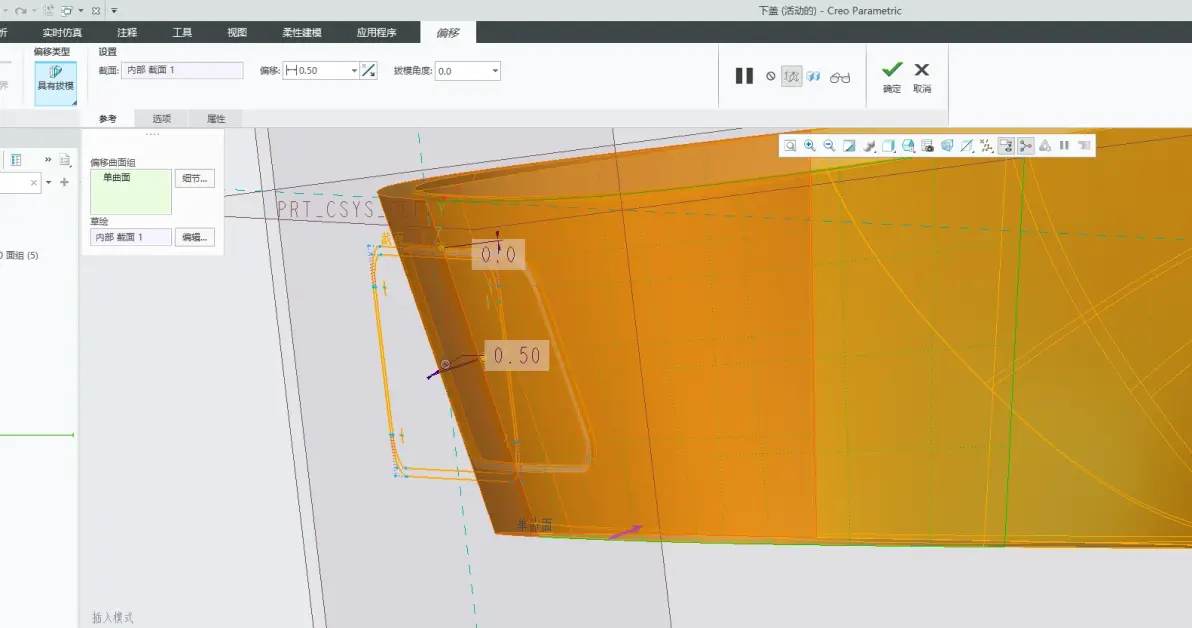

偏移

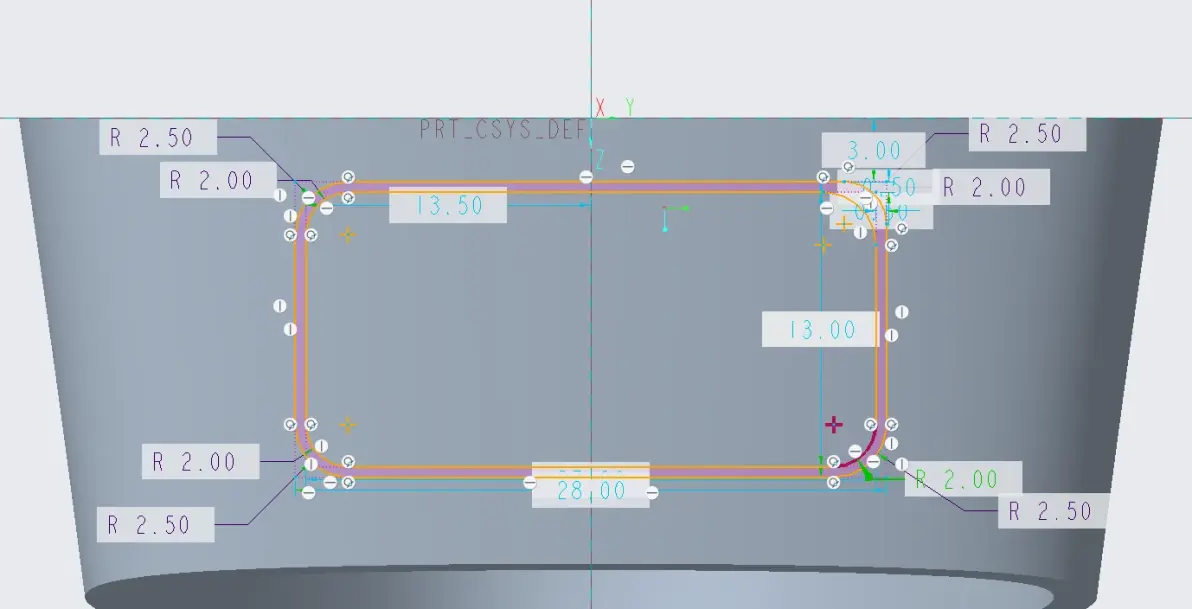

偏移0.5出内框-导内框圆角2，导外圆角2.5
拉伸画出线-镜像-对称
倒圆角1
加厚-移除材料-两边0.5

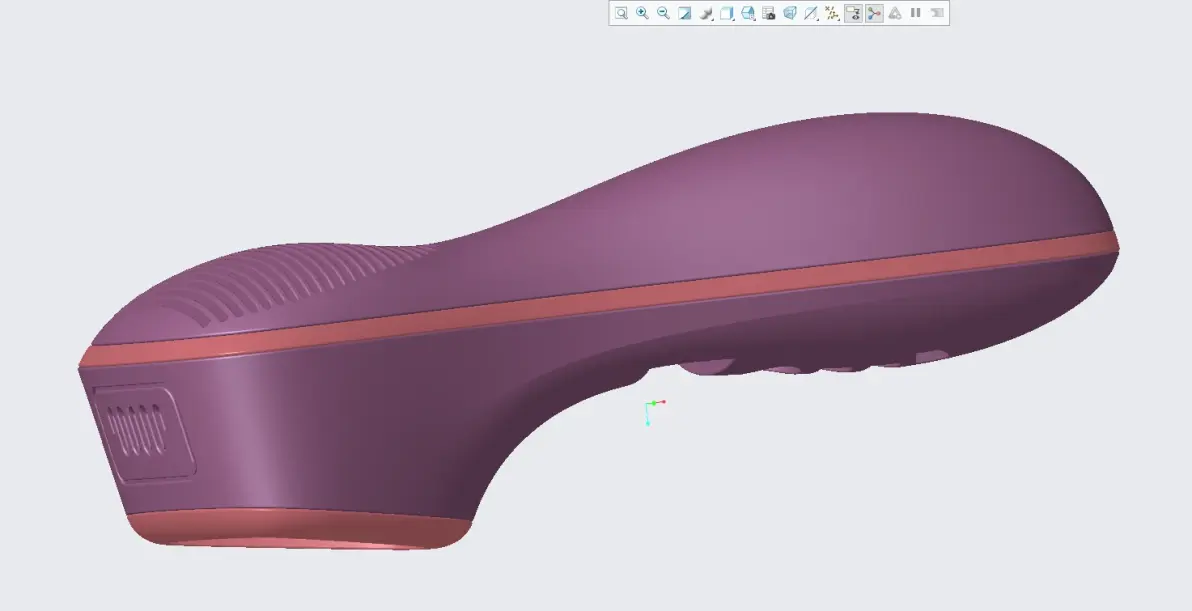

全部倒角0.3完成
