CREO趣味建模系列：拉伸命令还能这么玩？巧妙用法打开新思路

拉伸一个开放轮廓，平时都是提示“截面不闭合”报错，这次弹出来的却是“加厚草绘需要指定厚度方向”，愣了半天才反应过来拉伸对话框里勾了“加厚草绘”那个复选框。勾上之后拉伸的不再是实体，而是一个薄壁特征，截面可以是不闭合的线框，厚度在“厚度”输入框里填，方向可以往里往外来两边对称，这个选项藏得不深但很少人注意。

拉伸里的拔模选项平时用不上，做注塑件的时候才发现它省事。草图拉一个矩形，拉伸深度50，“选项”标签页里有个“添加拔模”，角度填2度，选“向外拔模”或者“向内拔模”，拉出来的就不是直壁，一面带角度。比拉完再倒拔模方便，倒拔模还得选参考面，拉伸里的拔模直接跟着拉伸走，改深度拔模角跟着变。做深腔体的时候这个选项救过命，外壁1.5度内壁0.5度，分别用两次拉伸做，一次搞定不用回头改。

拉伸切除里的“加厚草绘”是另一个路子。在实体表面画一条不闭合的样条，拉伸切除，勾上加厚草绘，厚度填3，切出来的是一条沟槽而不是一个洞。做导流槽、密封槽、手指扣位的时候用这个，槽底是圆弧过渡，比画矩形截面再切除干净。壁厚不均匀的地方加厚草绘出来的槽也跟着壁厚走，不会切穿。

拉伸到选定的面加偏移，这个组合用得最多。默认拉伸是盲孔，给一个深度值，但壳体里面的加强筋要拉到内壁面，盲孔给不准，用“到选定项”选内壁面，加一个偏移值-0.5，留0.5mm的余量不顶死。偏移值可以是正的也可以是负的，正的是往外偏，负的是往里缩。装配体里拉一个零件伸到另一个零件的表面，选那个表面，偏移-0.2，干涉检查的时候刚好不碰。

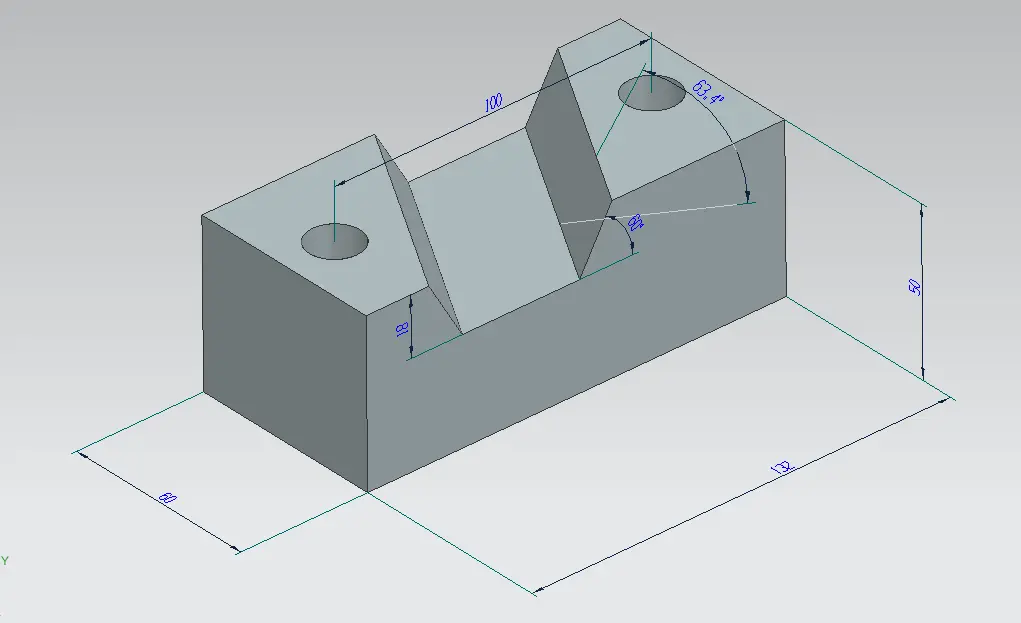

PMI标注，60的角度是两条直线的角度，实际斜面的角度要大于60度

对称拉伸省基准面。默认拉伸是从草绘平面往一侧长，选“对称”之后往两边各长一半，总深度等于输入值。做对称零件的时候不用在中间建基准面再拉伸两次，草绘在Top面上，对称拉伸，一边长25，总深50，简单。起始位置也可以改，从草绘平面开始，从偏移的基准面开始，或者从一个选定的面开始，这几个选项配合着用，拉伸的起点就不一定是草绘平面了。

关系式控制拉伸深度，参数化的时候用。拉伸的深度尺寸代号是d1或者d2，在“工具”→“关系”里写d1=trajpar50，或者d1=20+sin(trajpar360)*10，拉出来的实体深度是变化的。这个跟可变扫描不一样，可变扫描是截面变化，拉伸关系式是深度变化，拉出来的实体一端是平的另一端是波浪的。做凸轮曲面的时候试过，d1=20+10*sin(trajpar*720)，拉出来是一圈一圈的起伏，比扫出来简单。

拉伸报“截面不闭合”不一定真的是轮廓有间隙，有时候是轮廓线重叠了，两条线重合了一段，系统算面积的时候算重了，报闭合失败。草绘里用“重叠检查”，重复的线删掉一条。还有一种是轮廓里有自交，样条自己绕回去了，截面积算出来是负的，报错也报闭合失败，把样条的控制点拖开一点。

拉伸一个文字轮廓，字体选单线体，拉伸0.5mm，做铭牌。文字拉伸失败一般是字体轮廓自交，换成TrueType字体，或者把文字转成曲线再拉伸。转曲线之后轮廓线多但可靠，拉伸出来不会有破面。D:\Creo\extrude_tips\下面放几个对比，加厚草绘的、拔模的、到选定面的、关系式控制深度的，下次把那个拉伸切除加厚草绘做密封槽的再细调一下参数，槽宽3深2的，厚度方向选...
