刚学Creo想练手？试试耳温仪建模，结构紧凑还能熟悉基础命令

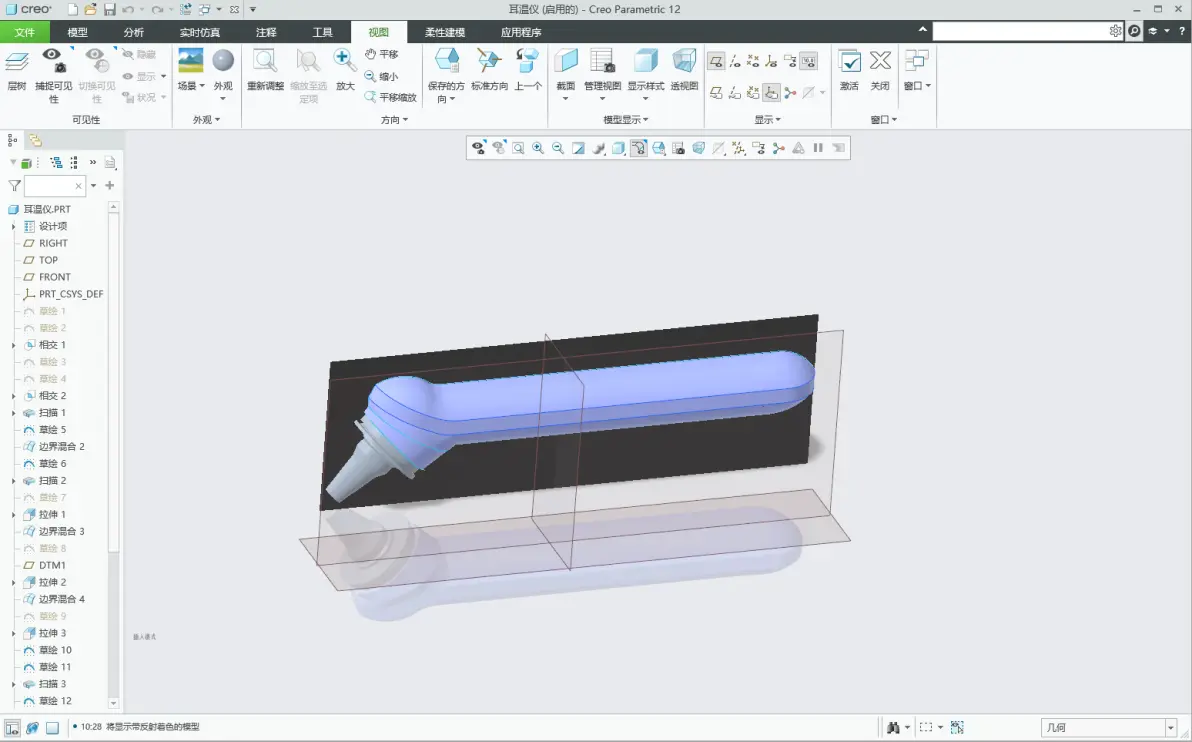

抽壳2mm报错，不能抽壳，提示曲率半径小于壁厚，回去把探头跟机身交接处的圆角从R1改成R2，再抽一次成了。探头用旋转做，草绘中心线在Front面，轮廓从尖端往后画，锥角20度，尖端R2，机身段椭圆，长轴40短轴25，旋转360度出来主体，路径D:\Creo\ear_thermometer\body.prt。

屏幕窗口拉伸切除，草绘在Front面，圆角矩形长30宽20，圆角R3，切除深度1.5，加拔模1度，窗口边缘倒圆角R0.5，不然注塑出来有锐边。

按键孔拉伸切除，三个圆孔直径5，间距12，沉台直径7深1，圆角R0.3。电池盖旋转，密封槽宽1.5深0.8。卡扣扫描，扣合量0.6，根部R0.5，反复拆装不裂。

探头和机身的过渡是难点，旋转出来的实体在交接处一条硬边，加圆角R2之后抽壳成功，但圆角在探头一侧太厚，注塑缩水，把探头内壁单独加厚到1.8，机身壁厚2.2，过渡区用样条连接，曲率连续，斑马线检查没有褶皱。红外传感器安装孔在探头前端，直径6，深度10，孔底倒角，传感器从后面装进去，前面露出透镜，透镜用旋转做，球面R8，边缘倒角。

分型面选最大轮廓，拉伸一个平面，超出产品50mm，拔模角1.5度，外观面加0.5度皮纹拔模，按键孔穿过分型面的那一段走平面，不走曲面，合模段差控制在0.05，分型面在音腔内部要密封，平面度0.05，螺丝柱不跨分型面，完全放在下模一侧。

装配里把机身、探头、电池盖、按键都拉进来，固定机身，电池盖用销钉连接，按键用滑块，检查干涉，探头跟机身间隙0.1，按键跟孔间隙0.2，运动仿真按一下按键，行程0.5，回弹正常。

文件存D:\Creo\ear_thermometer\，body.prt、probe.prt、battery_cover.prt、button.prt、asm.asm，工程图模板用陈杰那个，标题栏自动填，单位mmns，材料ABS，密度1.05e-9，质量算出来35克。那个红外传感器的安装孔尺寸还没查，好像是直径6.2，深度……
