Creo建模基础螺旋扫描命令一学就会，弹簧螺纹类零件建模必备

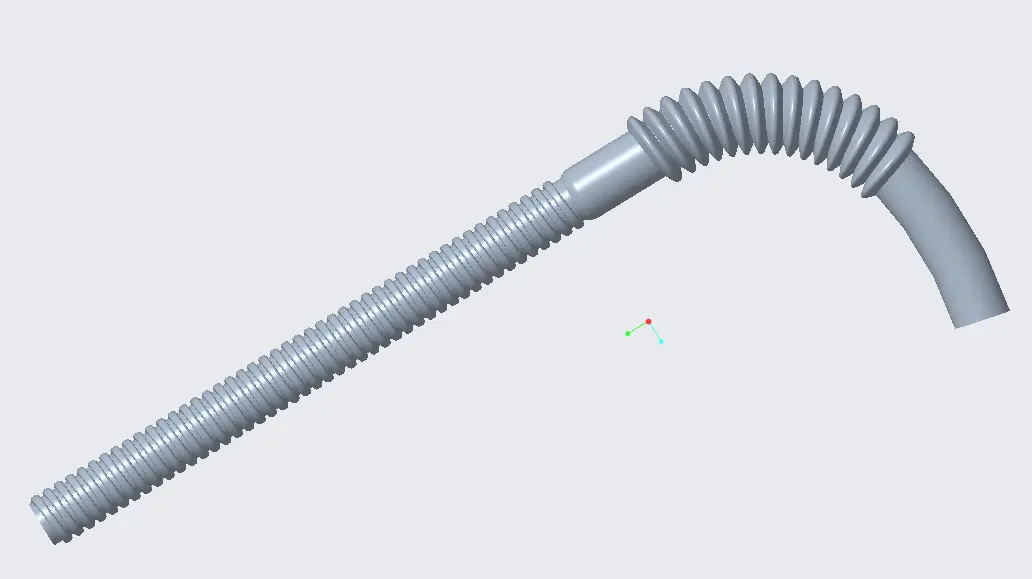

螺旋扫描点进去先选伸出项还是切口，属性里常数螺距还是可变螺距，穿过轴还是轨迹法向，右手左手，这些选完才进草绘。选错一个后面改不了，退出来重来。上次做弹簧选成轨迹法向，扫出来是扁的，删了重新选穿过轴。

草绘轨迹在Front面画一条中心线当旋转轴，再画一条直线当螺旋线路径，直线长度等于弹簧自由长度，起点离中心线距离等于弹簧中径的一半。直线不能跟中心线重合，也不能垂直。画完标注尺寸，退出草绘，提示输入螺距，填10，再画截面。截面在螺旋线起点处画圆，直径等于线径，圆心落在轨迹起点上，圆要闭合，不能有缺口。截面画完预览，扫出来弹簧。圈数等于轨迹长度除以螺距，自由长度100螺距10就是10圈。中径20线径2，弹簧外径22。材料65Mn密度7.85e-9，质量算出来。

变螺距弹簧在属性里选可变螺距，草绘完轨迹后弹螺距图，起点螺距5，中间加一个点螺距15，终点螺距5，用样条连接。螺距图里的点对应轨迹上的位置，位置比例0到1。关系式里写sd3=trajpar*360*n控制截面旋转，n是圈数，不写关系式变螺距也能扫，但截面方向可能不对。

螺纹用螺旋扫描切口，轨迹是圆柱外表面一条直线，长度等于螺纹长度，螺距等于牙距，截面画三角形，牙型角60度，牙高0.65倍螺距。切口方向向内还是向外，选向外切掉材料。真实螺纹扫出来面很碎，装配体里卡，用修饰螺纹代替，插入→修饰→螺纹，选圆柱面，填螺距和长度，工程图里能标注。

报“截面不闭合”检查草绘里的圆或者三角形，端点有没有重合约束，微小间隙0.001mm也报。报“不能相交”是螺距太小截面自交，螺距小于截面高度就自交，把螺距加大或者截面改小。报“无效的轨迹”是轨迹线不连续或者有尖角，用样条重新画，或者把轨迹改成一段直线。扫不出来先看中心线在不在，没有中心线螺旋扫描不认。

弹簧两端并紧磨平，用螺旋扫描做不了，扫完再用拉伸切除把两端切平，或者扫的时候轨迹两端加一段螺距很小的并紧段。并紧段螺距等于线径，5圈，磨平用旋转切除，切掉端面一半线径。路径D:\Creo\helix_scan\spring.prt，螺纹那个是D:\Creo\thread\bolt.prt。

D:\Creo\helix_scan\下面还放了一个变螺距的对比，那个螺距图里中间点的位置比例填0.5，螺距15，起点终点都是5，扫出来的形状像橄榄。下次把那个变螺距弹簧的螺距图关系式补全，sd3=trajpar*360*10，起点螺距5，终点螺距……

端面不会封起来，UP有空可以讲讲吗？
