Creo基础操作第二弹：抽壳拔模筋旋转扫描，五个命令一次讲透

壳：类似多边形的实体化，但又不一样。注意：需要实体、实心的模型才能抽壳

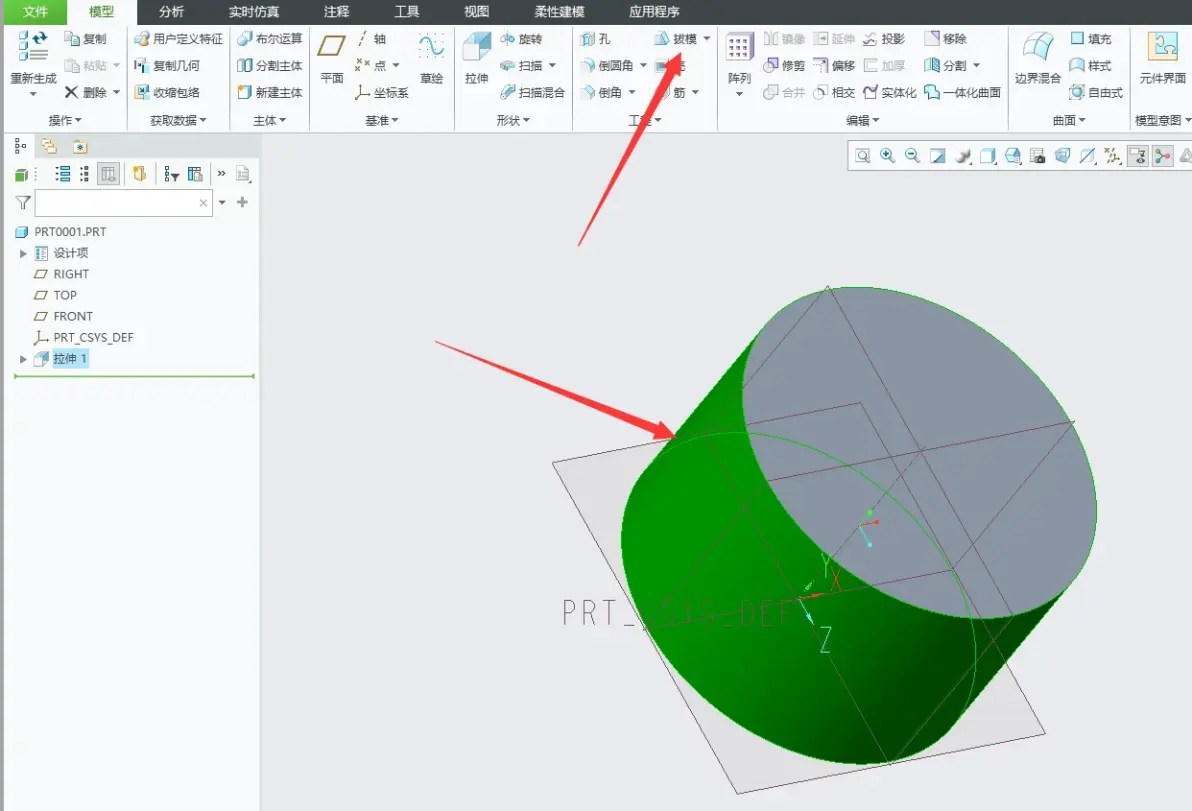

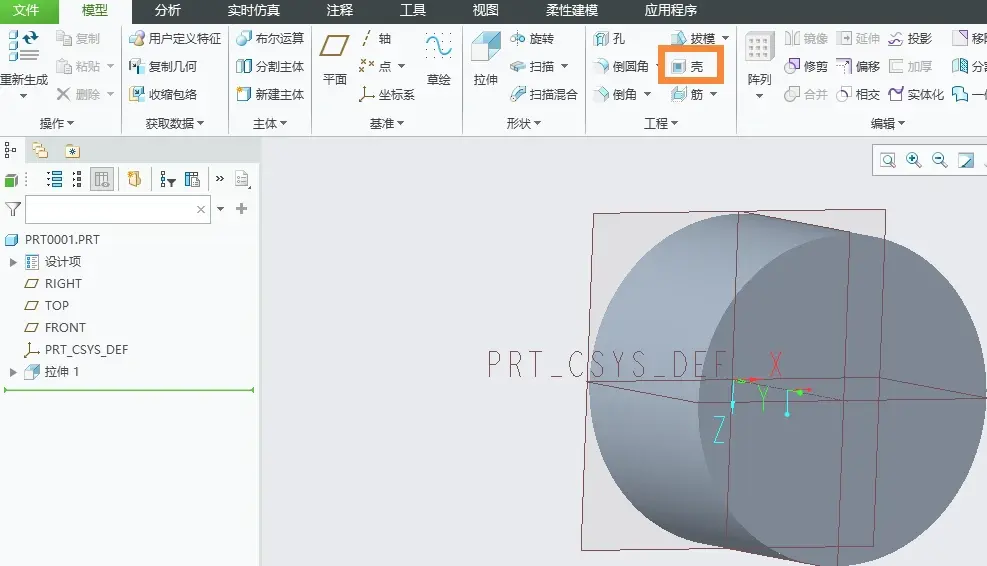

选择实体模型-壳

01.选择实体模型-壳，把实体模型内部掏空出一个厚度（不选面为内部掏空，类似多边形的实体化修改器）

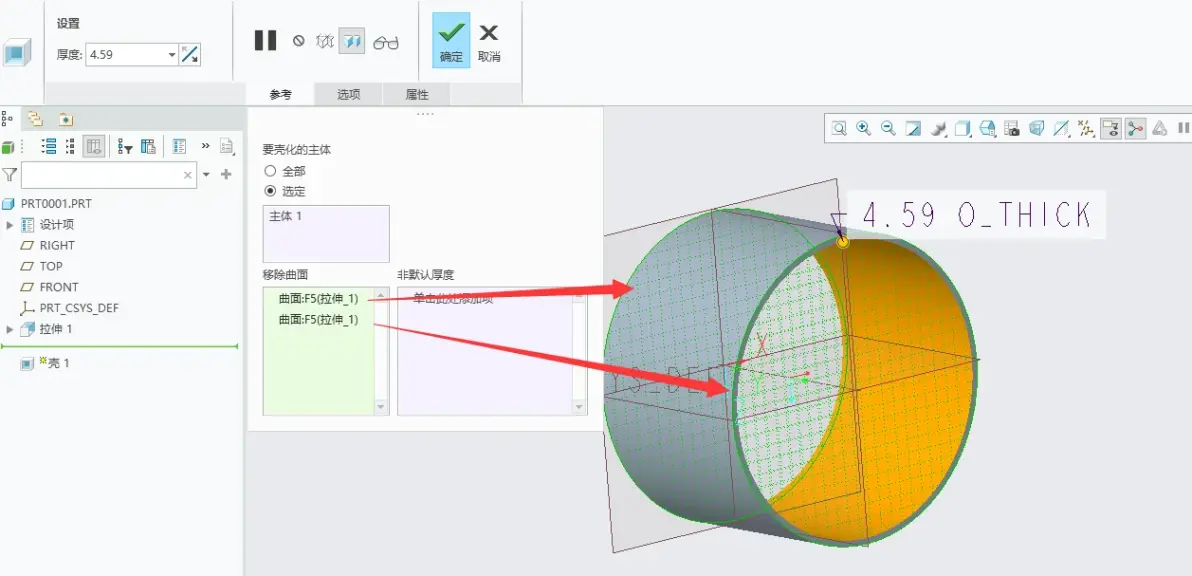

02.选择实体模型-壳-选择面，将改面掏出一个厚度，按住Ctrl加选面

02演示

常规壳厚1-2mm，蓝牙耳机0.8-1.2mm，筋膜枪2.6mm，童车2.6mm

拔模（目的是为了出模不卡模）：把直角的面做成带有角度的斜面 类似多边形里的倒角（拉伸的锥度会使内部也产生角度）

选择要拔模的面-点击拔模

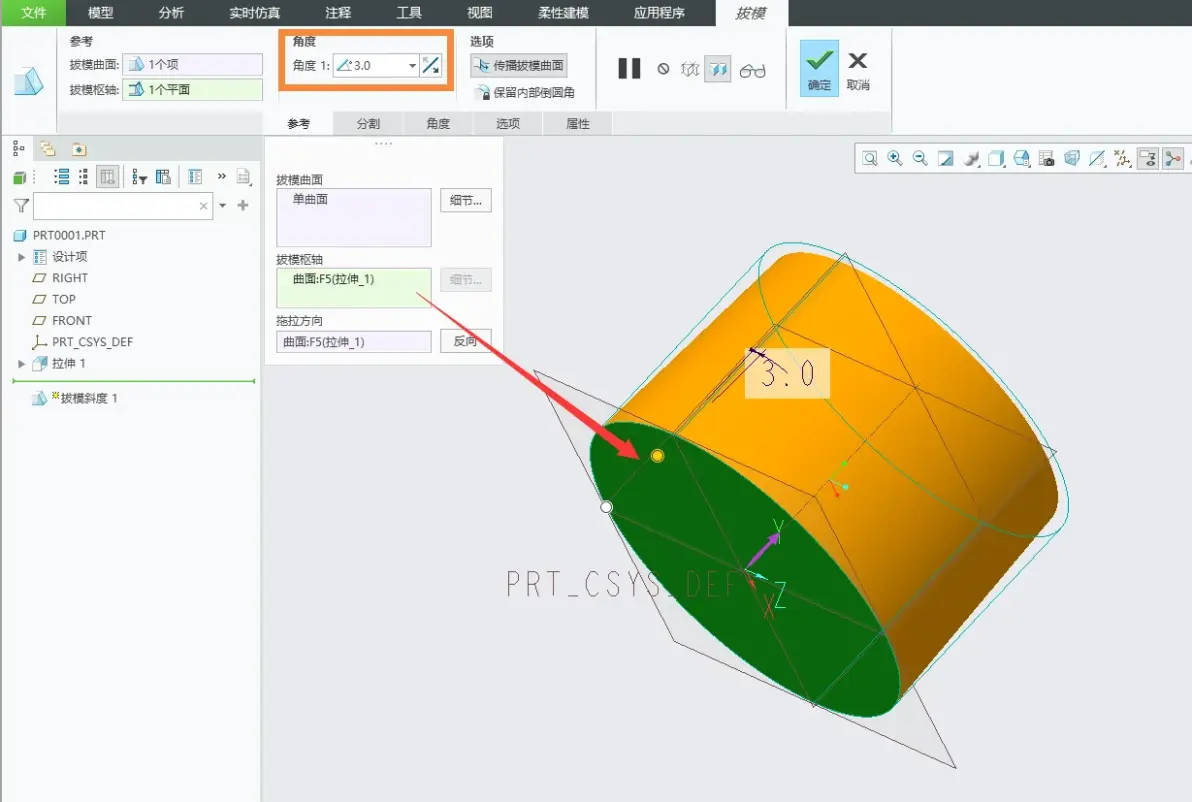

选择拔模枢纽（面）-调整角度

完成拔模

筋（支撑、加强结构用）：

（1）轨迹筋 平的

（2）轮廓筋 斜的

实操：先拉伸一条直线 做出一个辅助平面 再在平面上创建轮廓筋

操作步骤：轮廓筋-选择创建的平面-草绘-ctrl+6透视显示-草绘-线-选择2个点-标注尺寸修改为对应尺寸-确定-筋厚度-10-双向挤出-确定（也可用拉伸做筋）

旋转：（1）必须要中心线 （2）画出横截面 面旋转为实体，线旋转为曲面

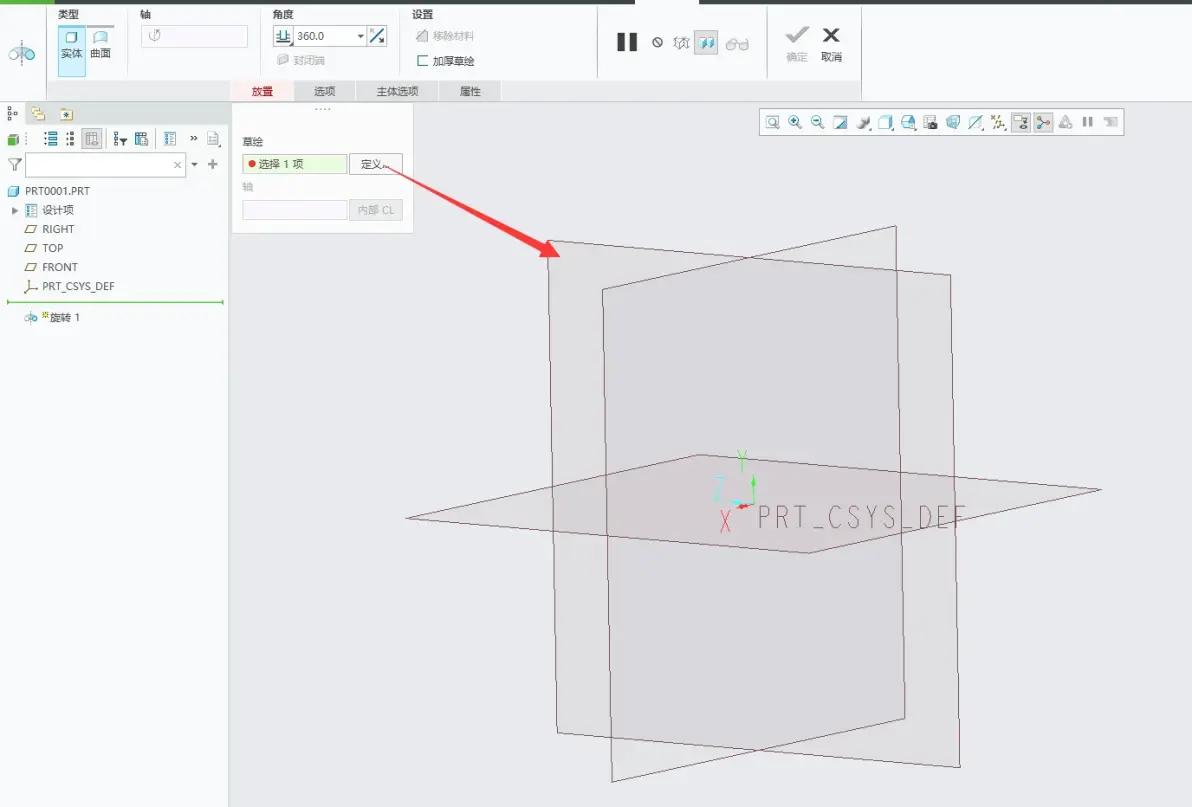

操作：旋转-选择基准面-草绘

必须要有中心线 且中心线最终只能保留一个

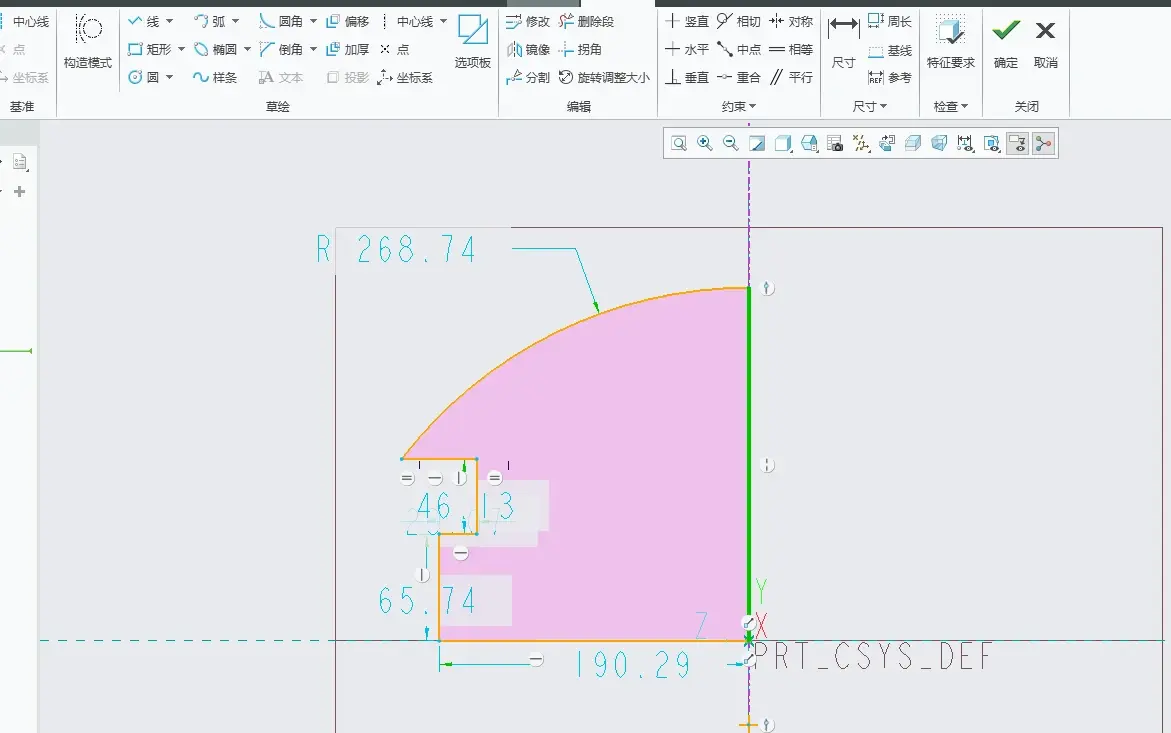

中心线-线、圆弧画出需要旋转的外形（需要封闭起来）-确定

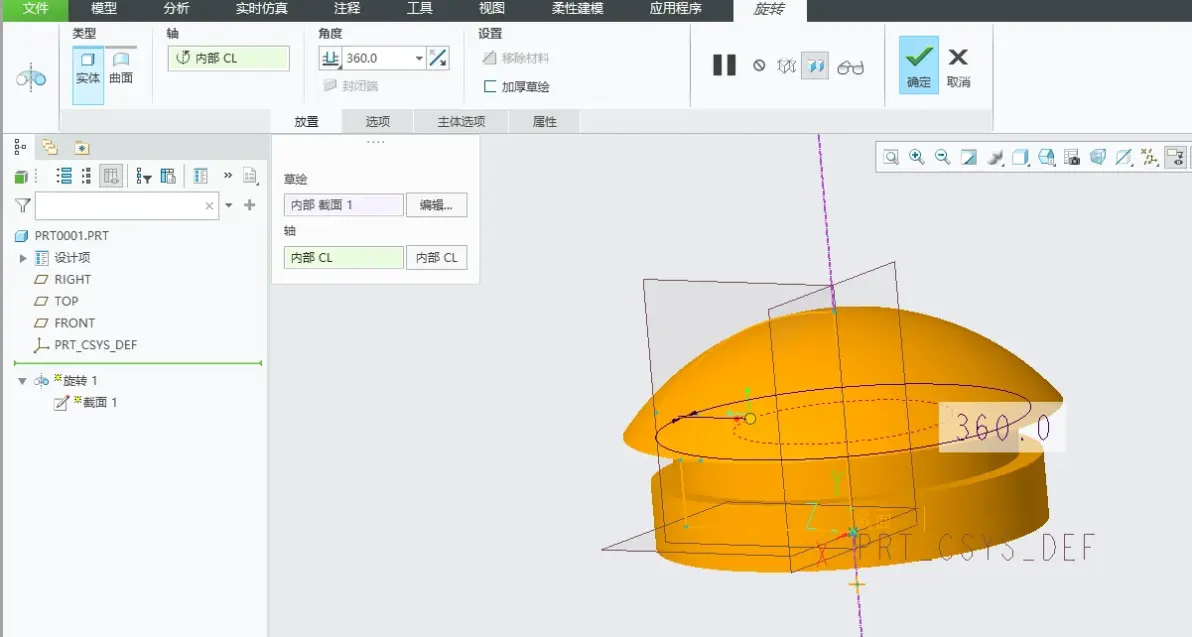

旋转出外形

完成

扫描：有一点像多边形沿着曲线

1.轨迹2.横截面（横截面沿着轨迹跑）

操作：草绘出轨迹

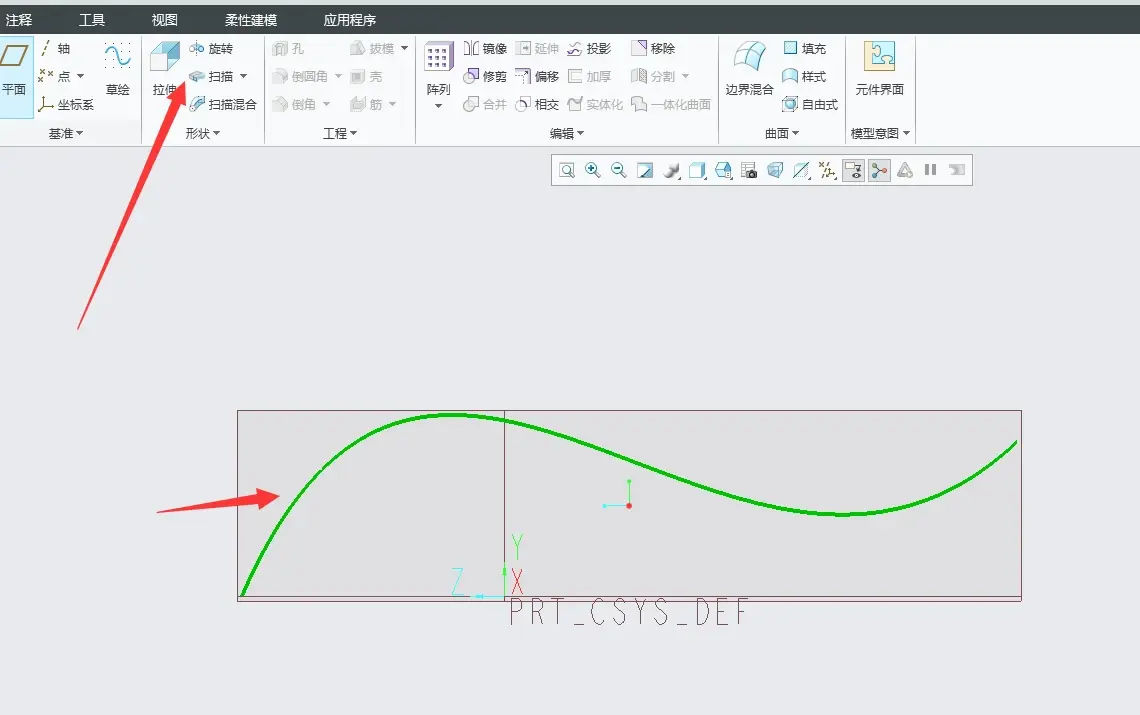

1.草绘出轨迹线

2.选择轨迹线-扫描

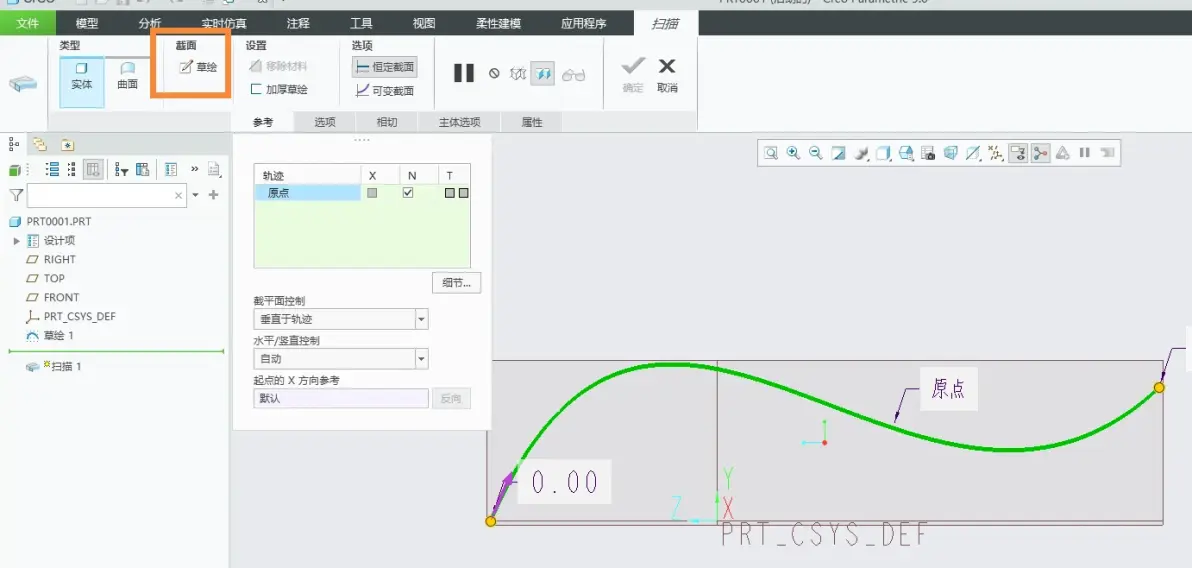

点击草绘

画出圆-确定-扫描完成

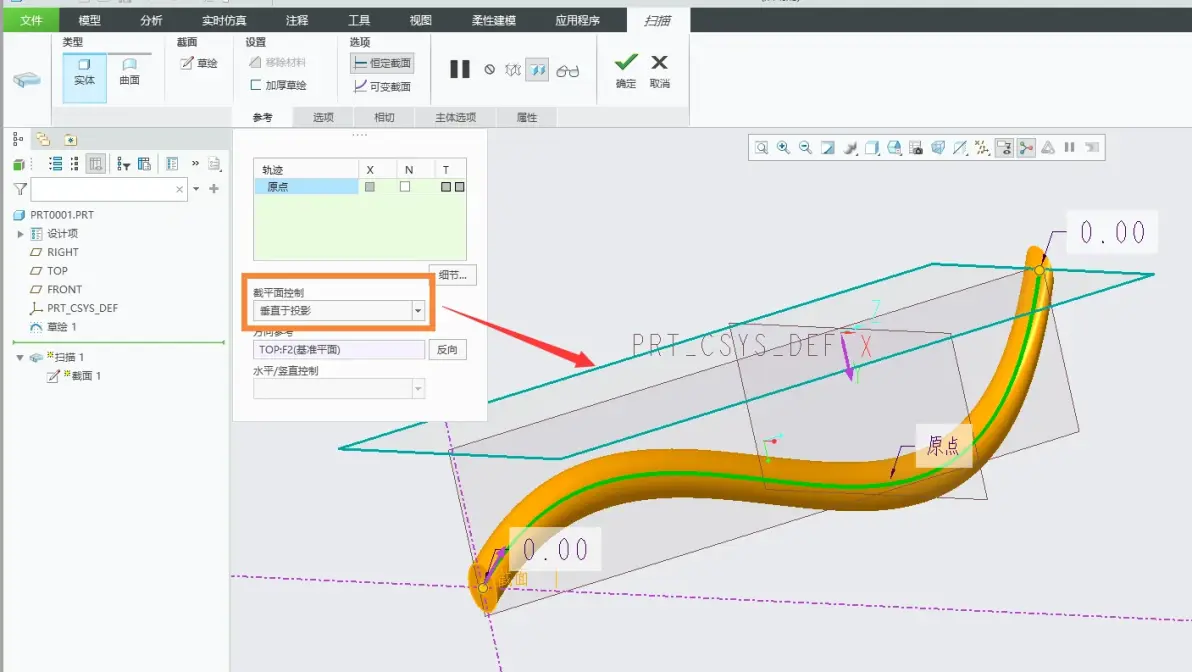

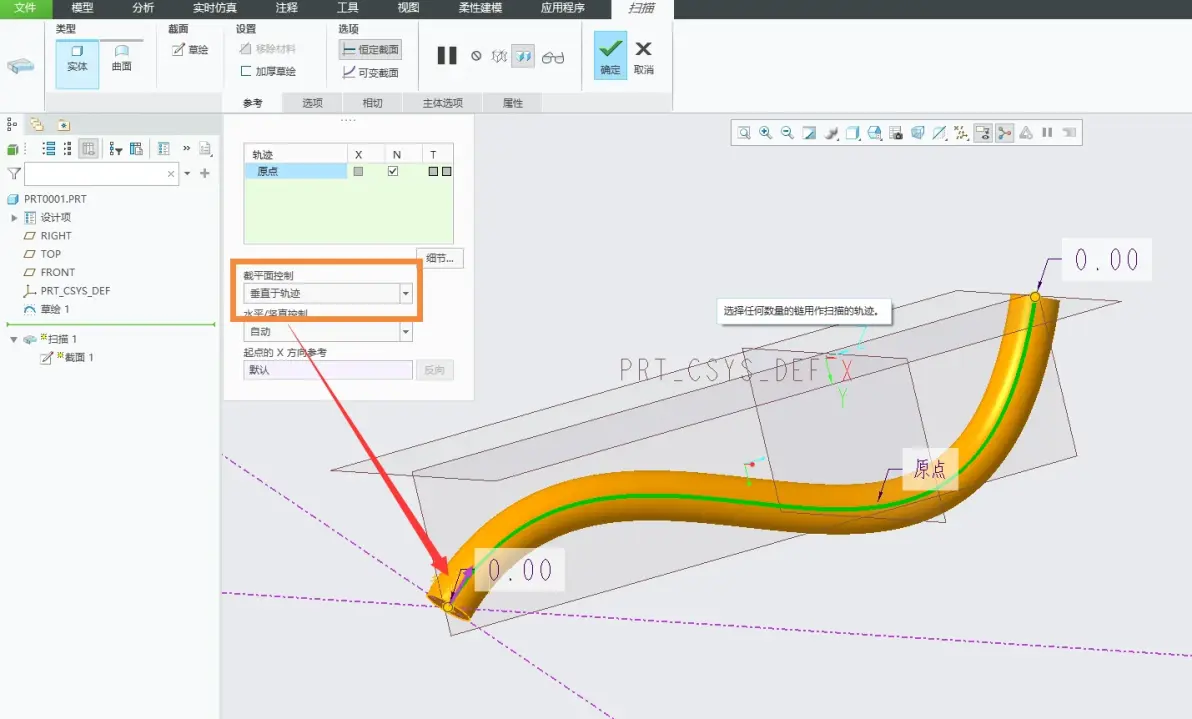

垂直于轨迹线

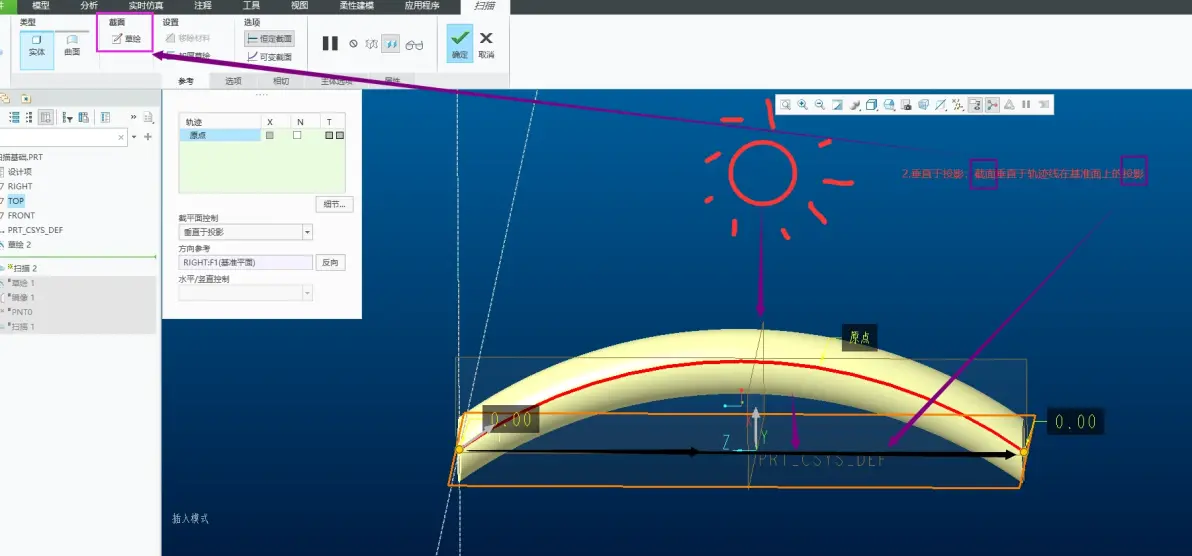

截面垂直于轨迹线在基准面上的投影

垂直于投影

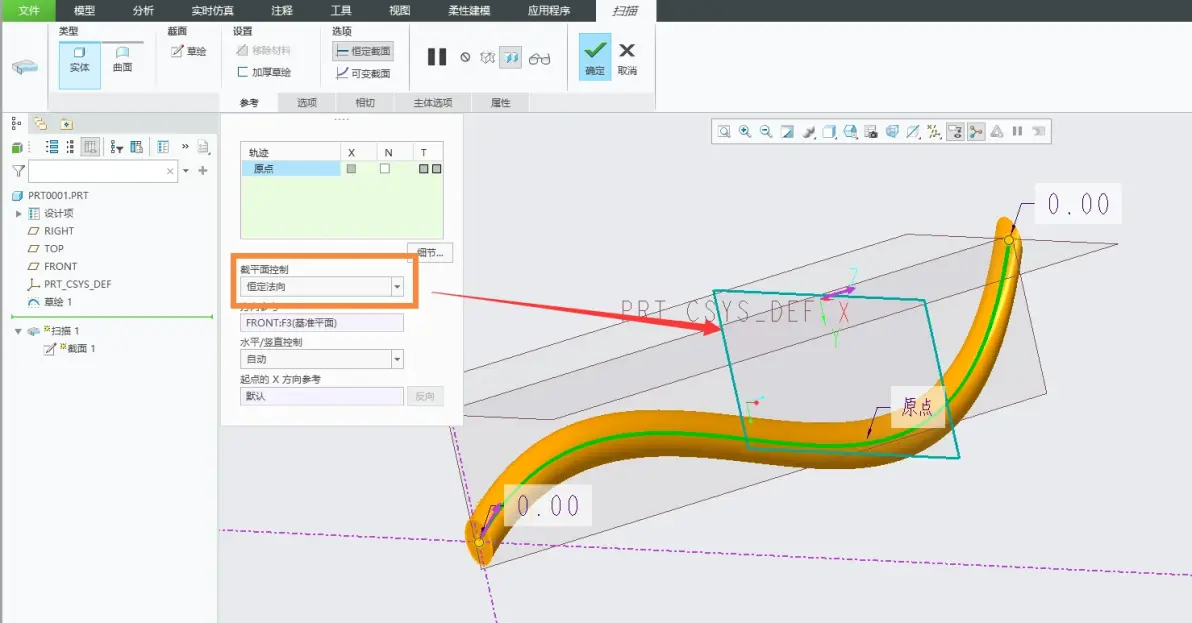

垂直于法向

双线尖头扫描、扫描不出解决方法

双线尖头曲线

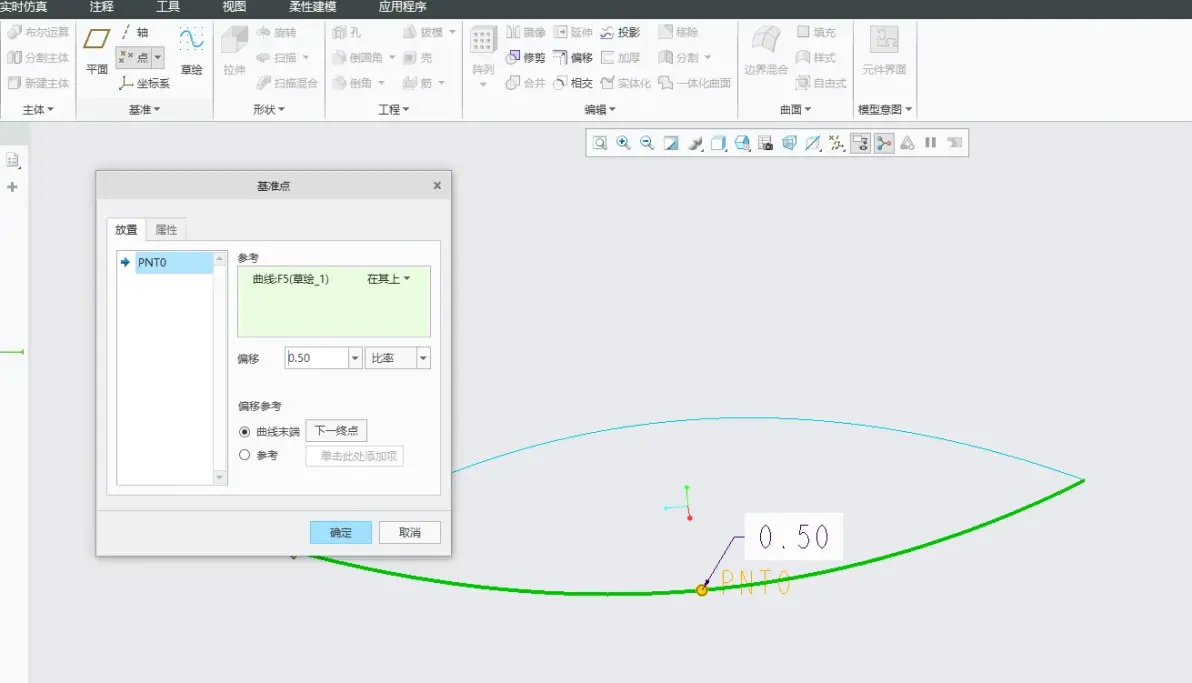

点-选择线-偏移0.5（在线中间）

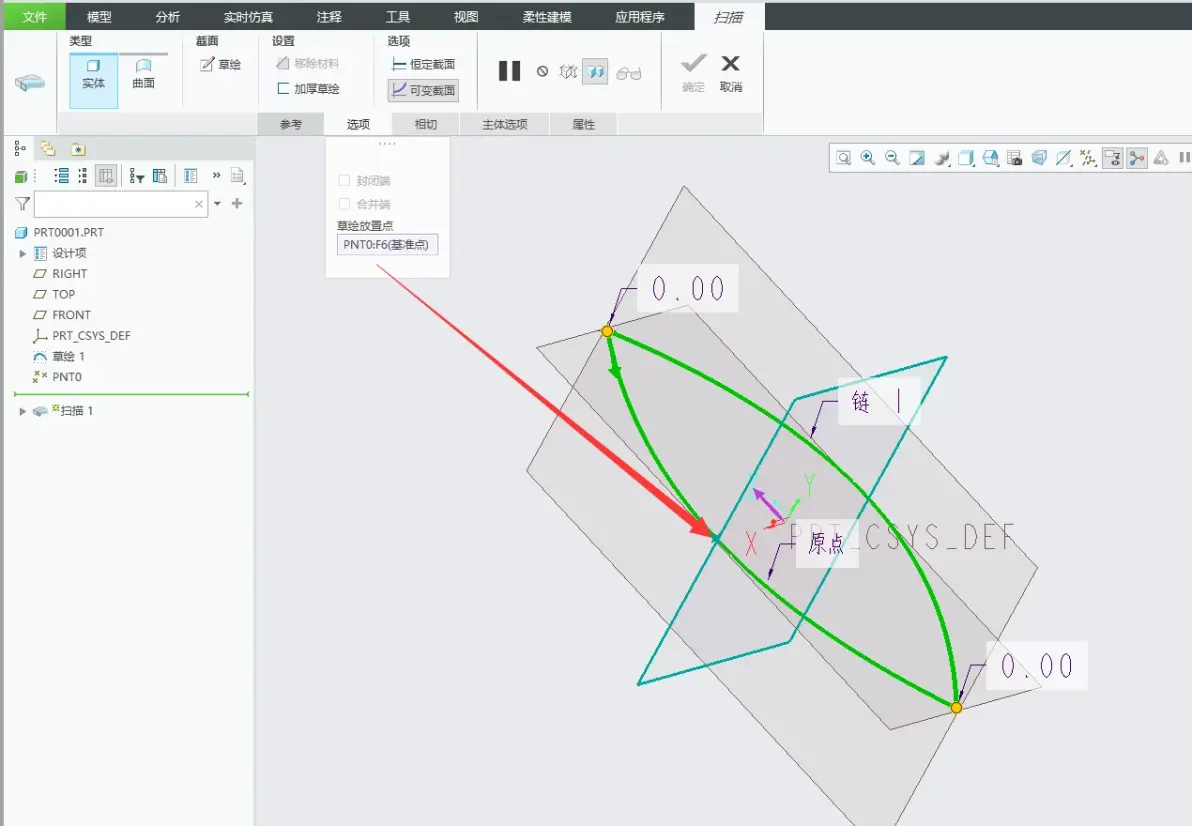

把起点修改到中间

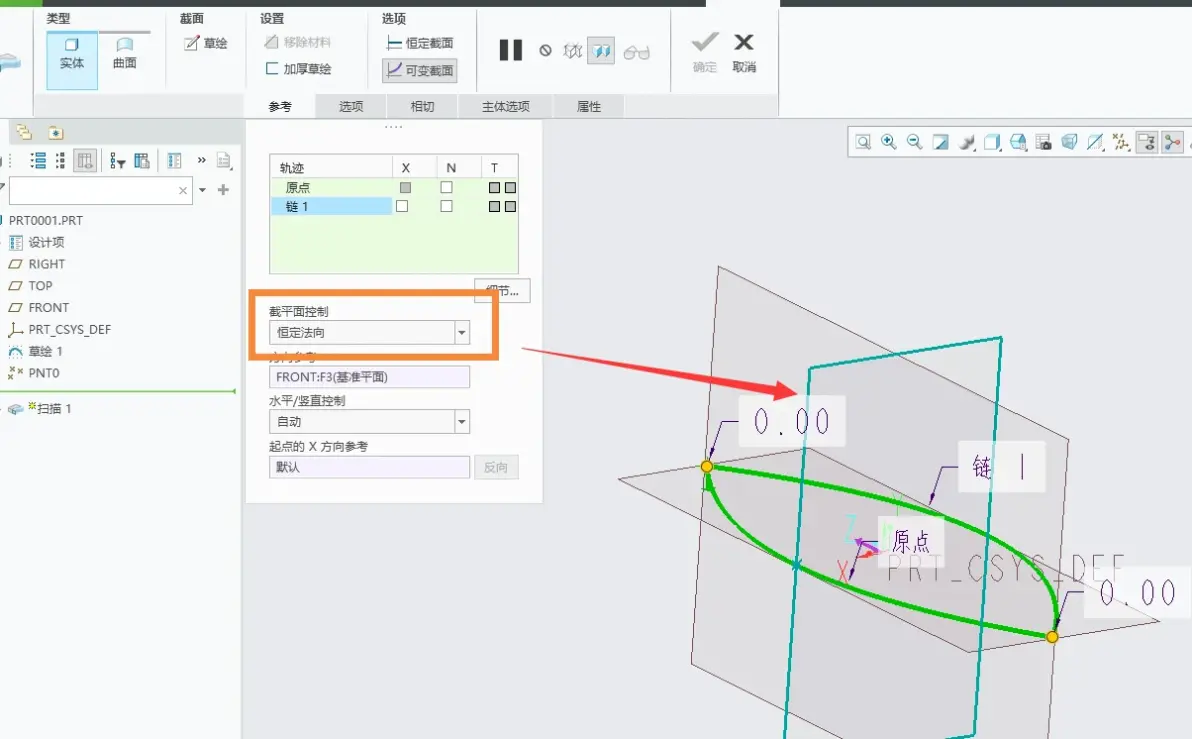

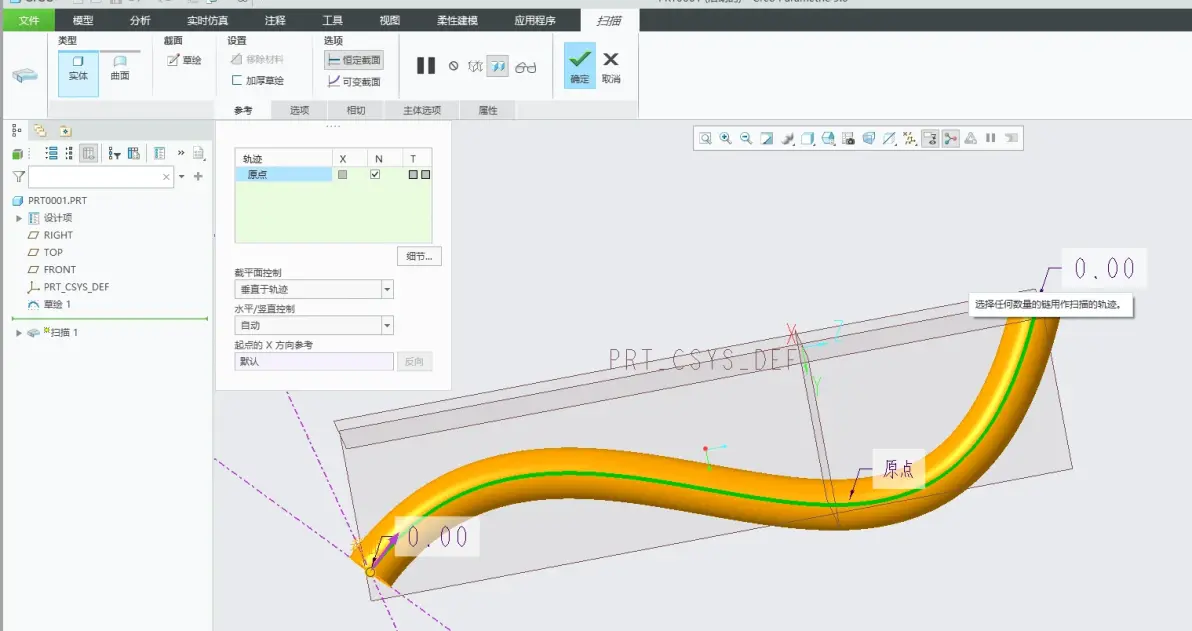

恒定法向-草绘

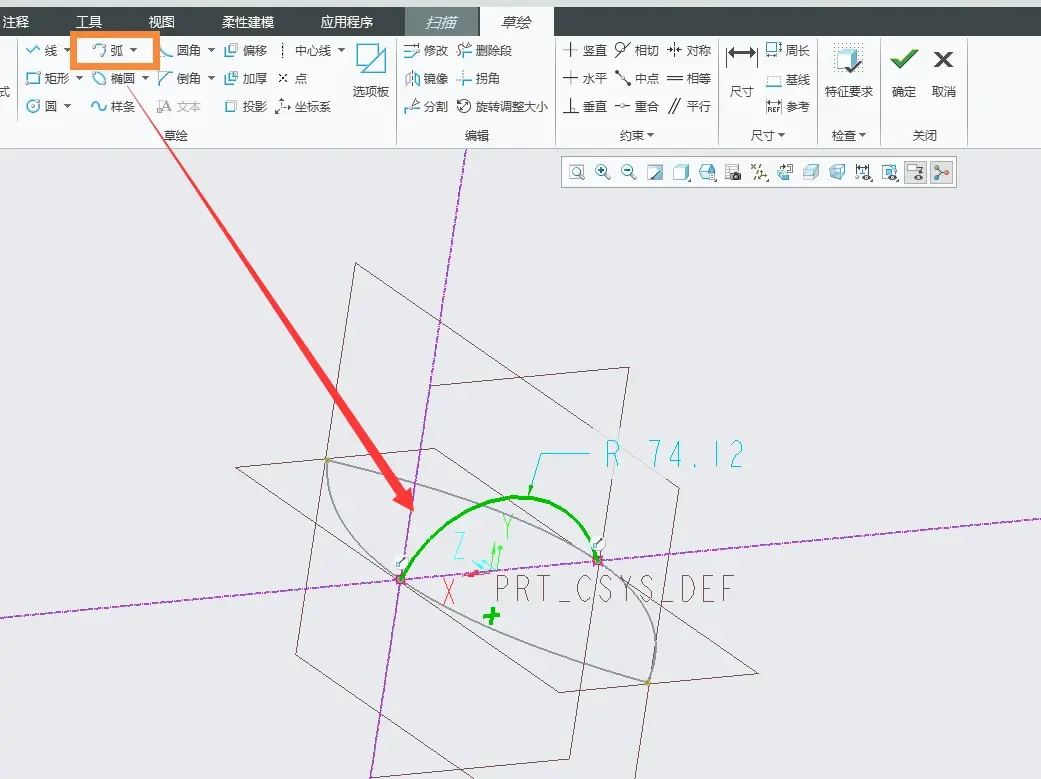

圆弧-画出扫描的线

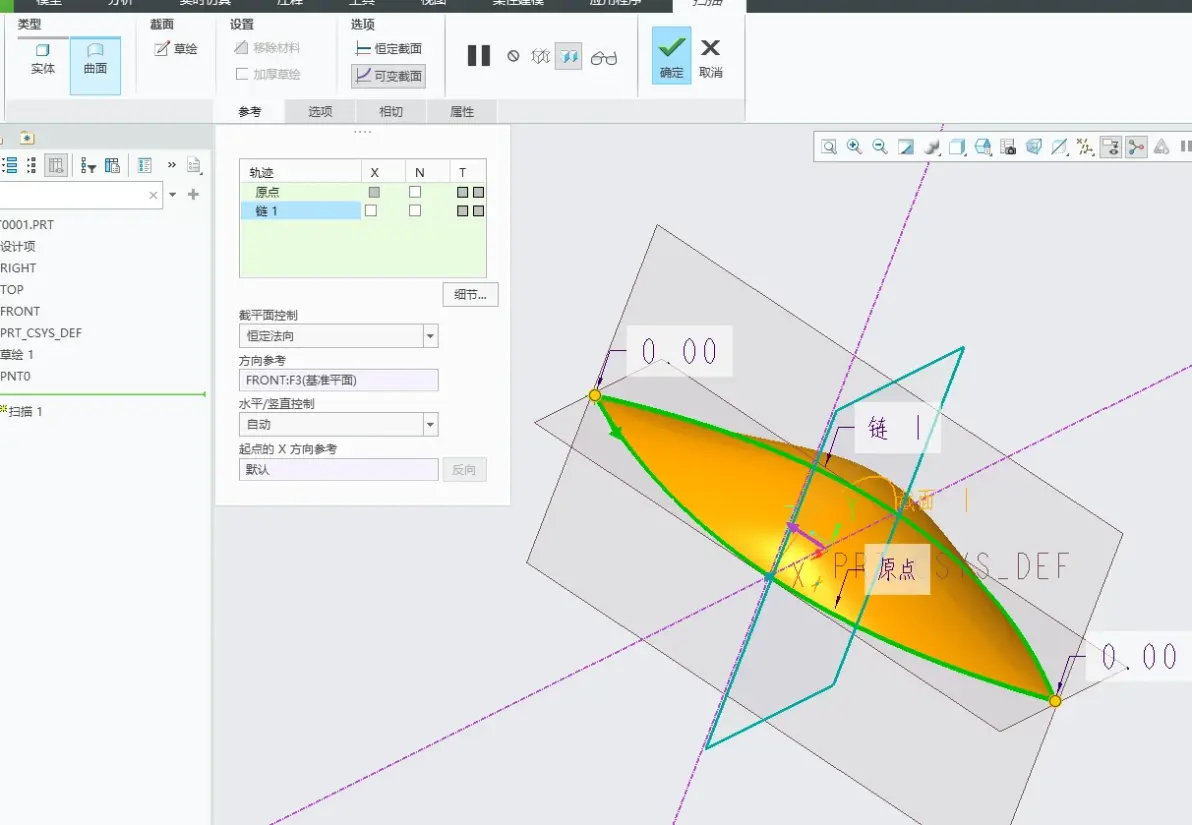

扫描出曲面

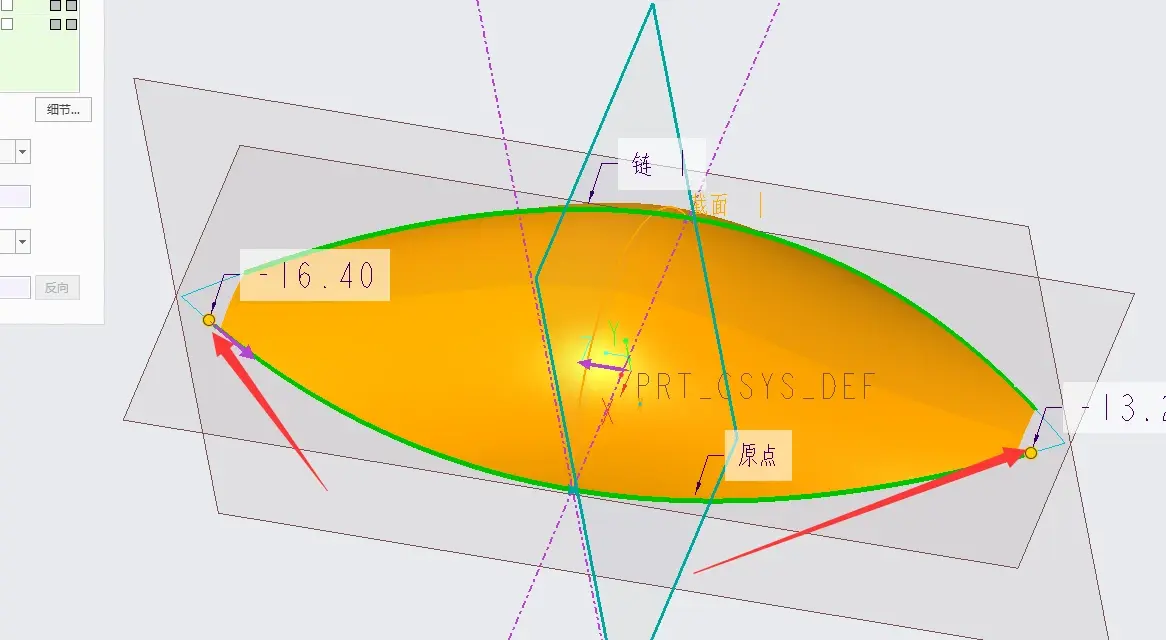

如果扫描不出 则移动轨迹线两端的端点即可 把端点拉出尖锐部分
