Matlab/Simulink Debug技巧：解决”Mux blocks used to create bus Signal”问题

   今天给一位客户Debug，答应他把这部分内容写下来，手上的其他事情忙到现在才完，但答应人家的事情，再累也要完成。

问题表现：

在使用Simulink打开从别处来的模型时，经常会遇到”Mux blocks used to create bus Signal”的错误，特别是用高版本打开低版本时，错误图1所示：

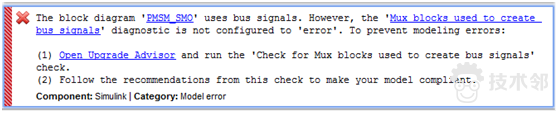

图 1.“Mux blocks used to create bus Signal”错误提示

    问题分析：

    出现这个问题的原因是Matlab版本更新换代过程中，部分模块（此处是与“bus signals”相关模块）的功能变动引起的。

    解决问题

Step  1. 打开Configuration Parameters 选项板，找到Diagnostics》Connectivity，如图2所示：

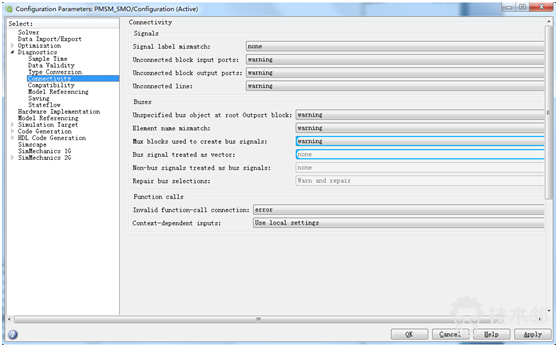

图2. Configuration Parameters 选项板

     Tips：是不是不知道去哪里找呢？提供以下两种方法。

1.  如果是报了这个错误，直接点击 ”Mux blocks used to create bus Signal”，稍等片刻，就会出现“Configuration Parameters”面板，如图3所示。

图 3. 找“Configuration Parameters”面板方法一

2.  如果没报错误是否就不管了呢，应该是自己用也就无所谓了，但如果要与别人共享，建议改一下，毕竟模型报错或多或少的影响用户体验，从Simulink的工具栏中选择“Model “Configuration Parameters” （就是那个像齿轮的那个图标，快捷键是crtl+E）。

图4.找“Configuration Parameters”面板方法二

Step 2. 找到Diagnostics》Connectivity，在“Mux blocks used to created bus signals”下拉框选择“error”，点应用就大功告成了

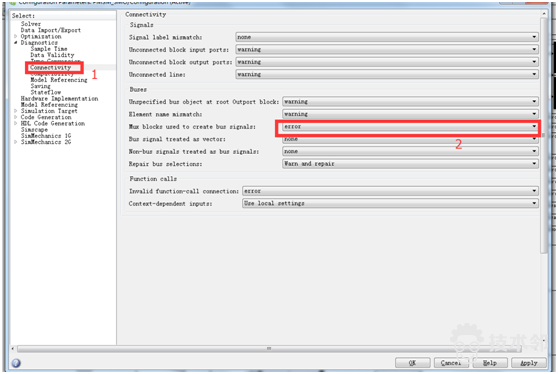

图 5.修改 Mux blocks used to created bus signals选项框

总结：

其实静下心来看提示，就知道怎么改这个错误了，所以遇到bug不要慌张，提示中可能会有所发现。
