创建creo爆炸图与装配动画的实用教程

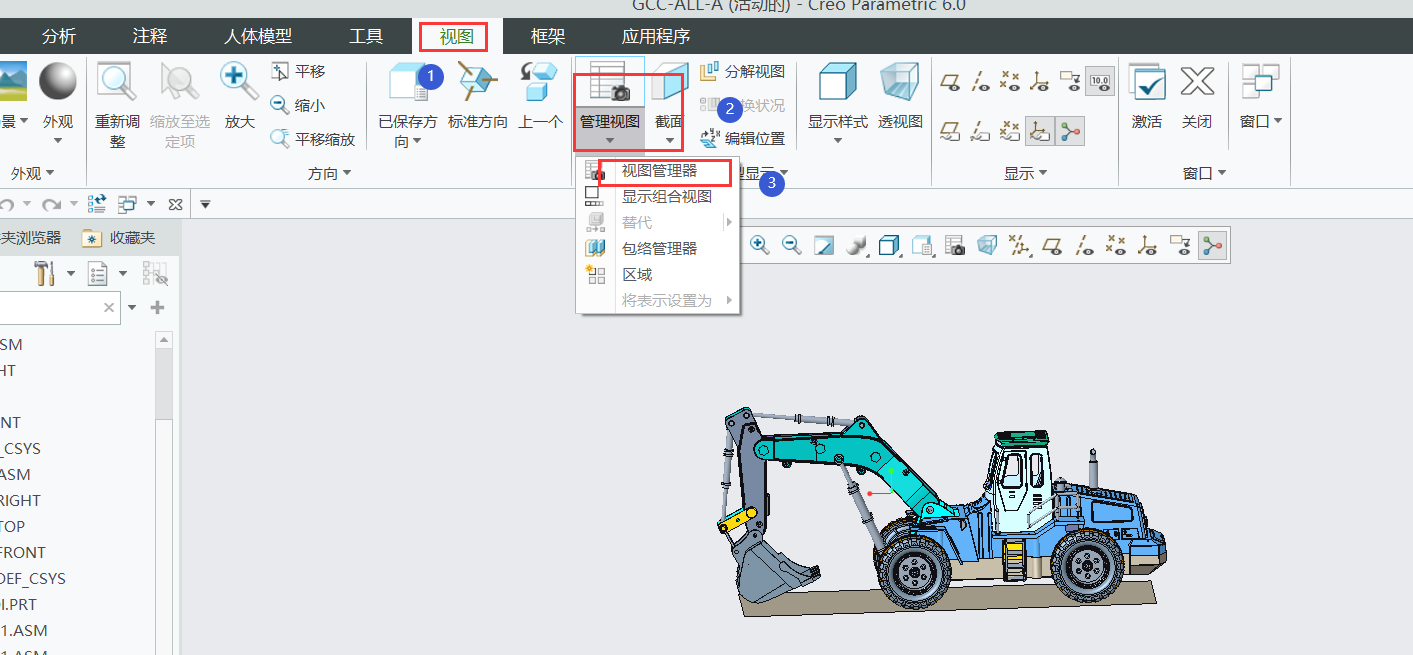

01:爆炸图:视图------管理视图-----视图管理器

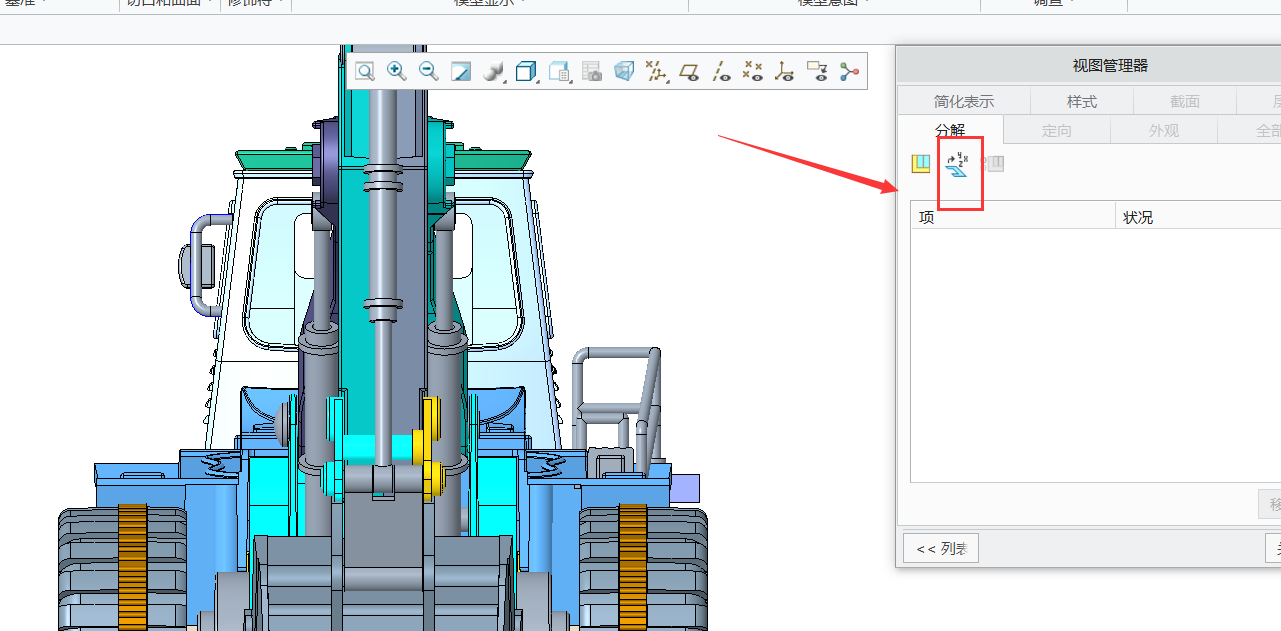

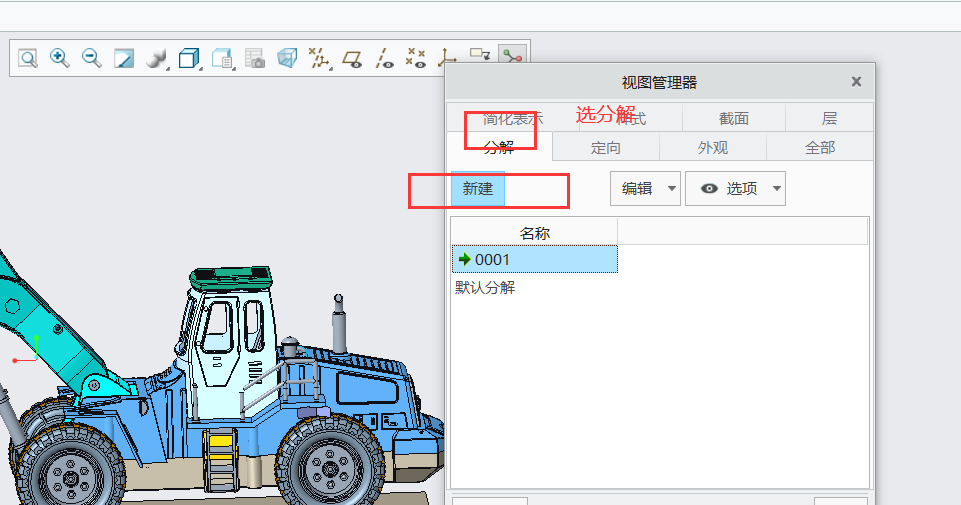

选中分解------点击新建


点击属性


点击编辑位置

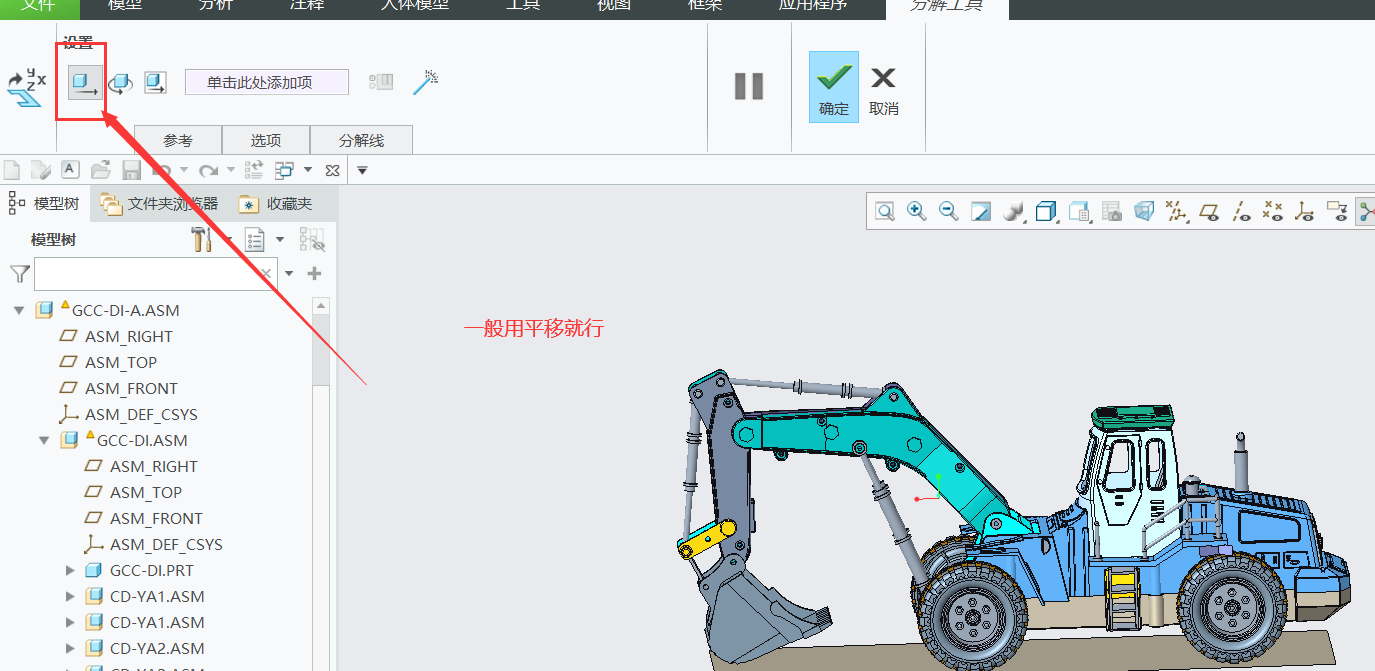

移动或旋转相关零部件


完成之后

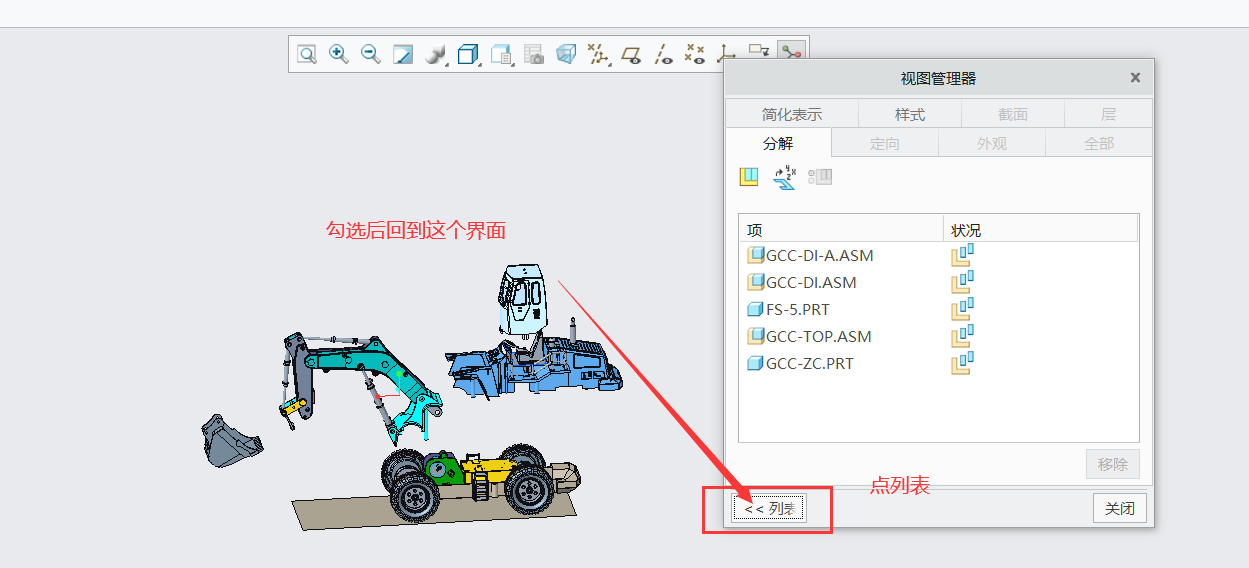

点击列表


进入下图界面-----编辑-----保存

GIF


02-1:装配动画(快照的方法):进入应用程序------点击动画

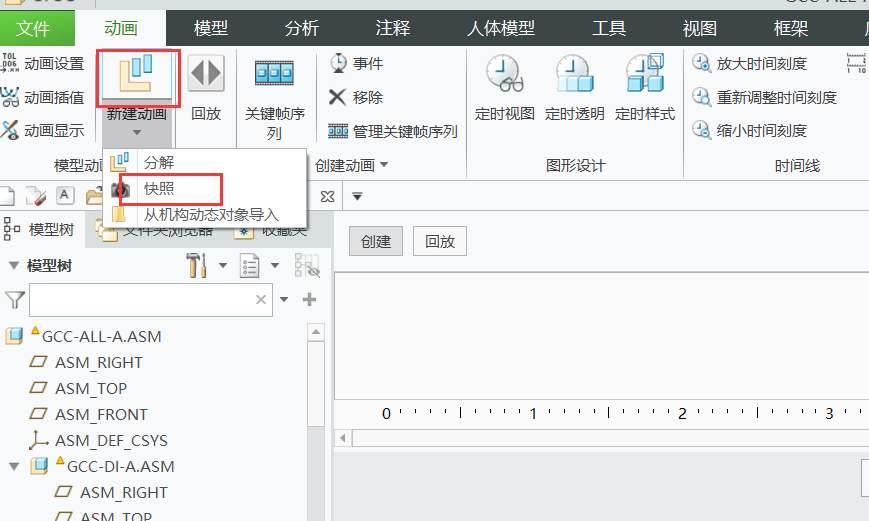

新建动画------快照------弹出的对话框输入动画名称-----确定


单击主体定义-----单击每个主体一个零件

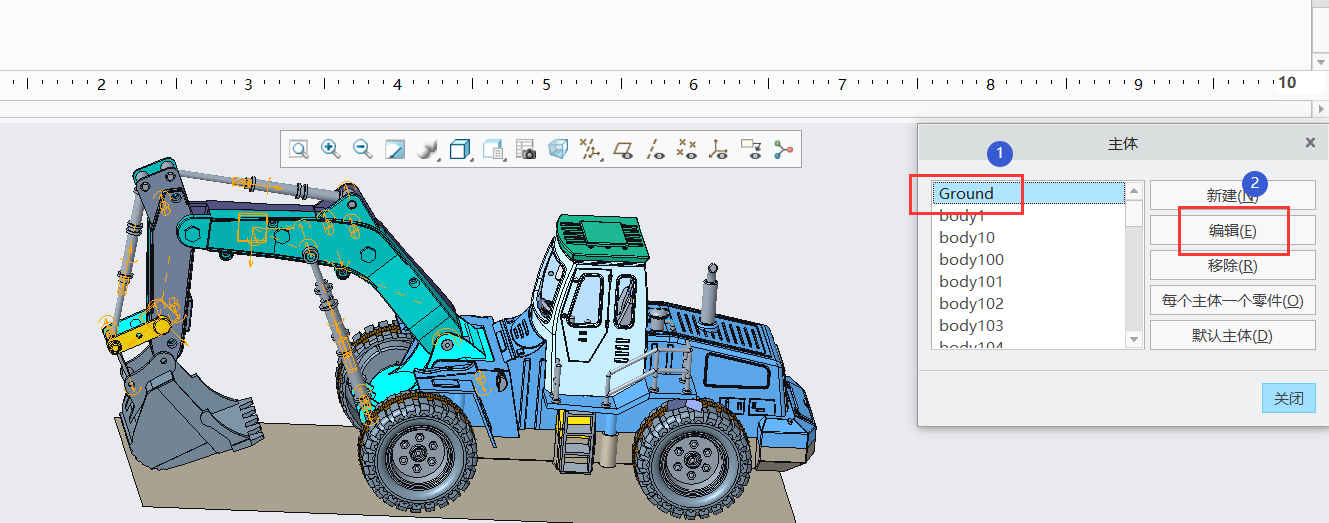

点击ground-----编辑

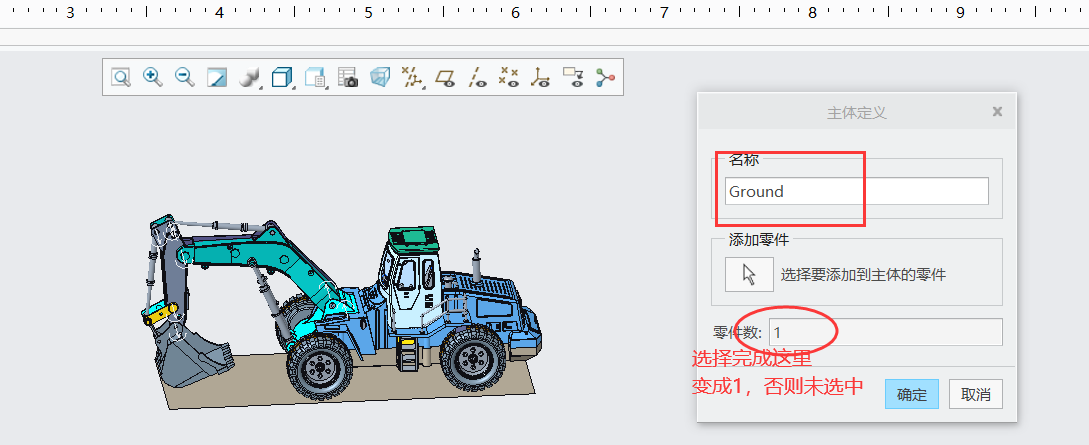

定义作为基体的零件(一般为底盘,机壳等)------在模型中选取一个基体------点鼠标中键-----选取成功后点击确定

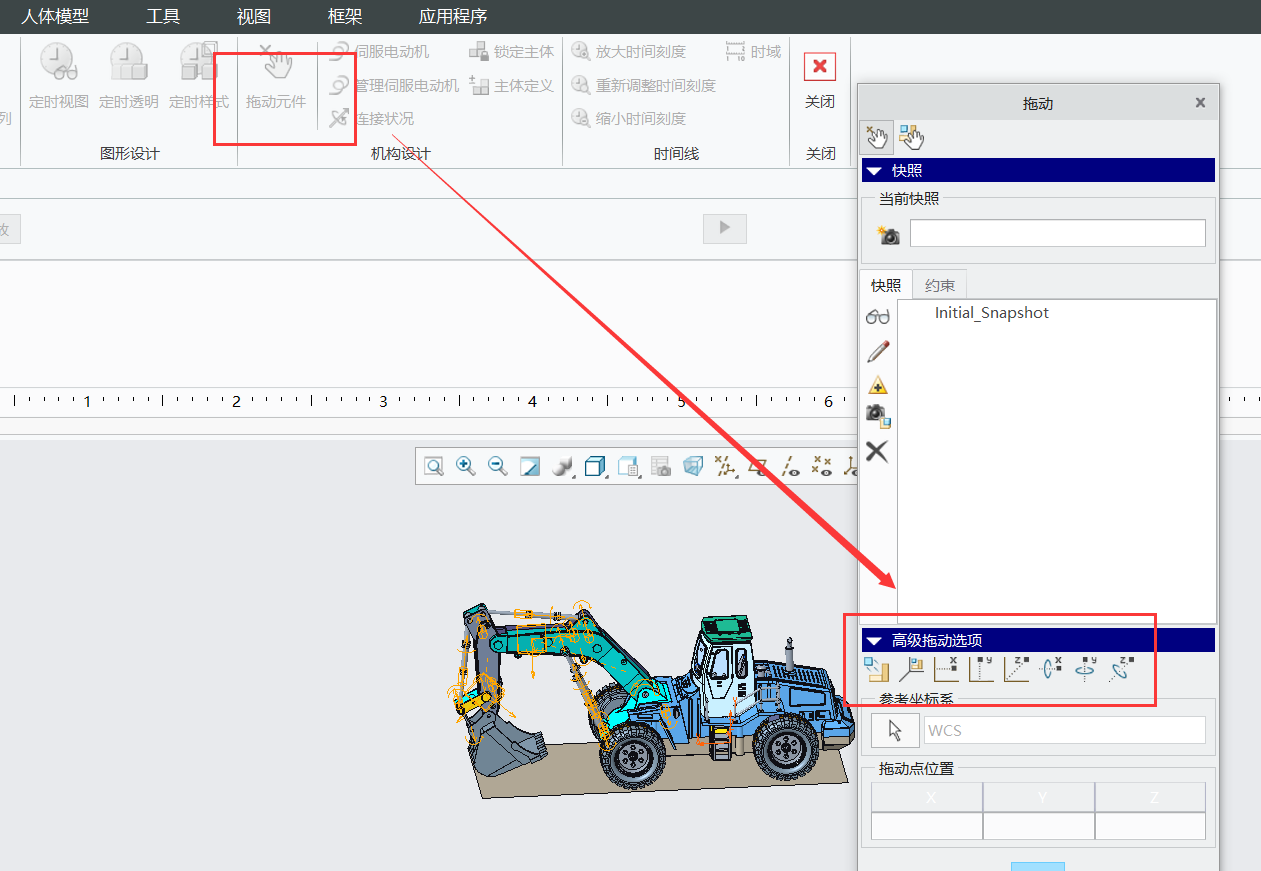

点击功能选项卡中的拖动元件按钮-------出现下图对话框

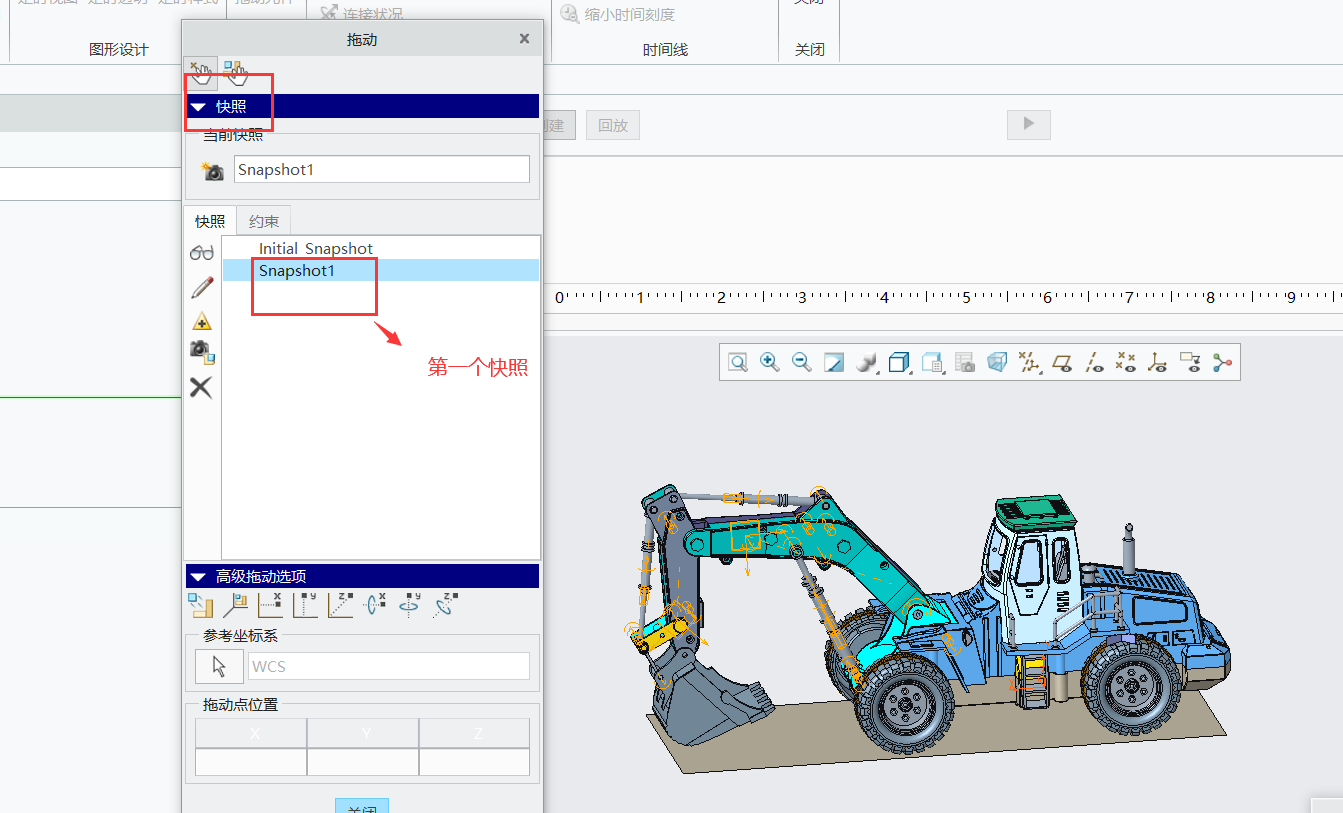

点击快照(未拖动元件前需记录下初始状态


拖动元件到合适位置,每完成对应的拖拽点一次快照记录

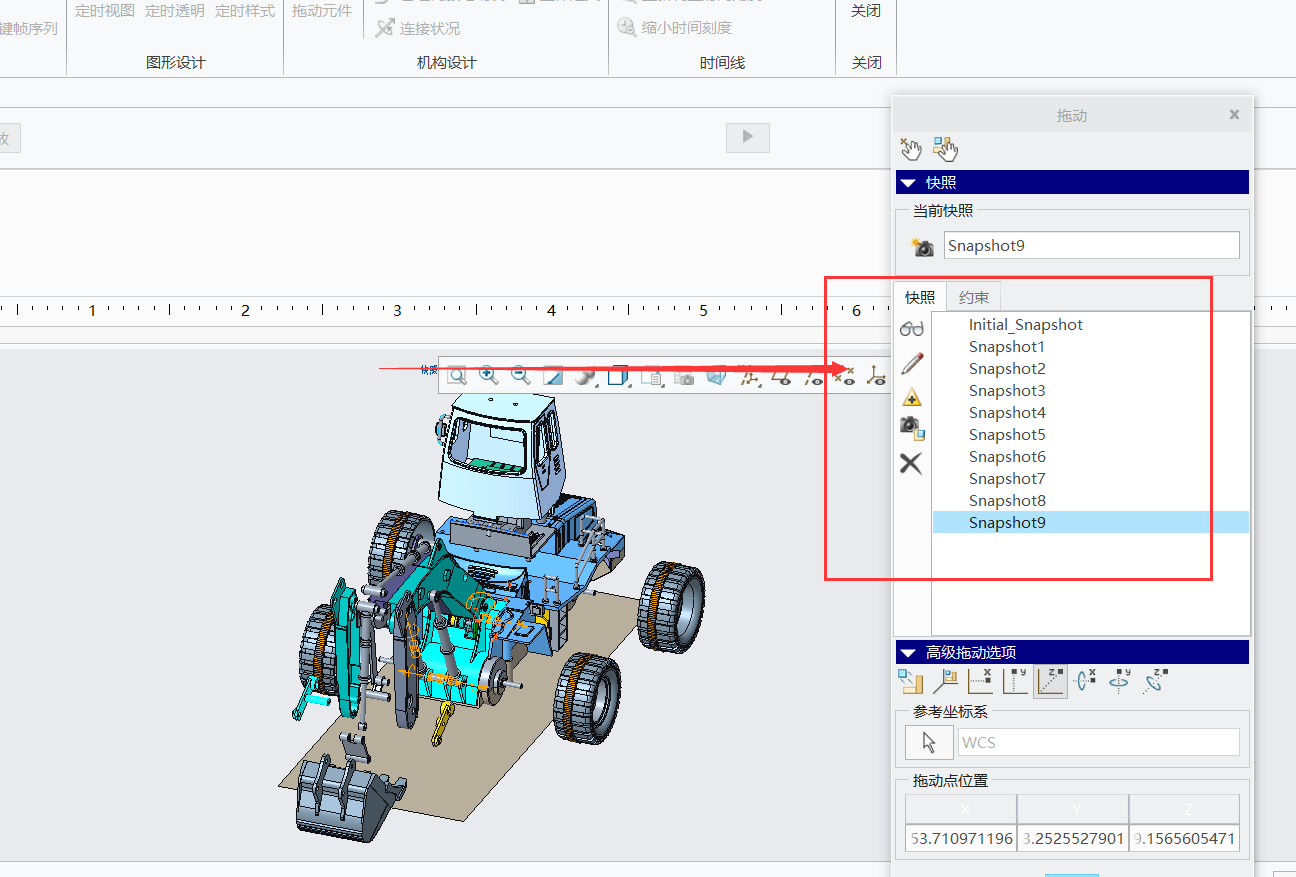

拖动好之后形成一系列快照

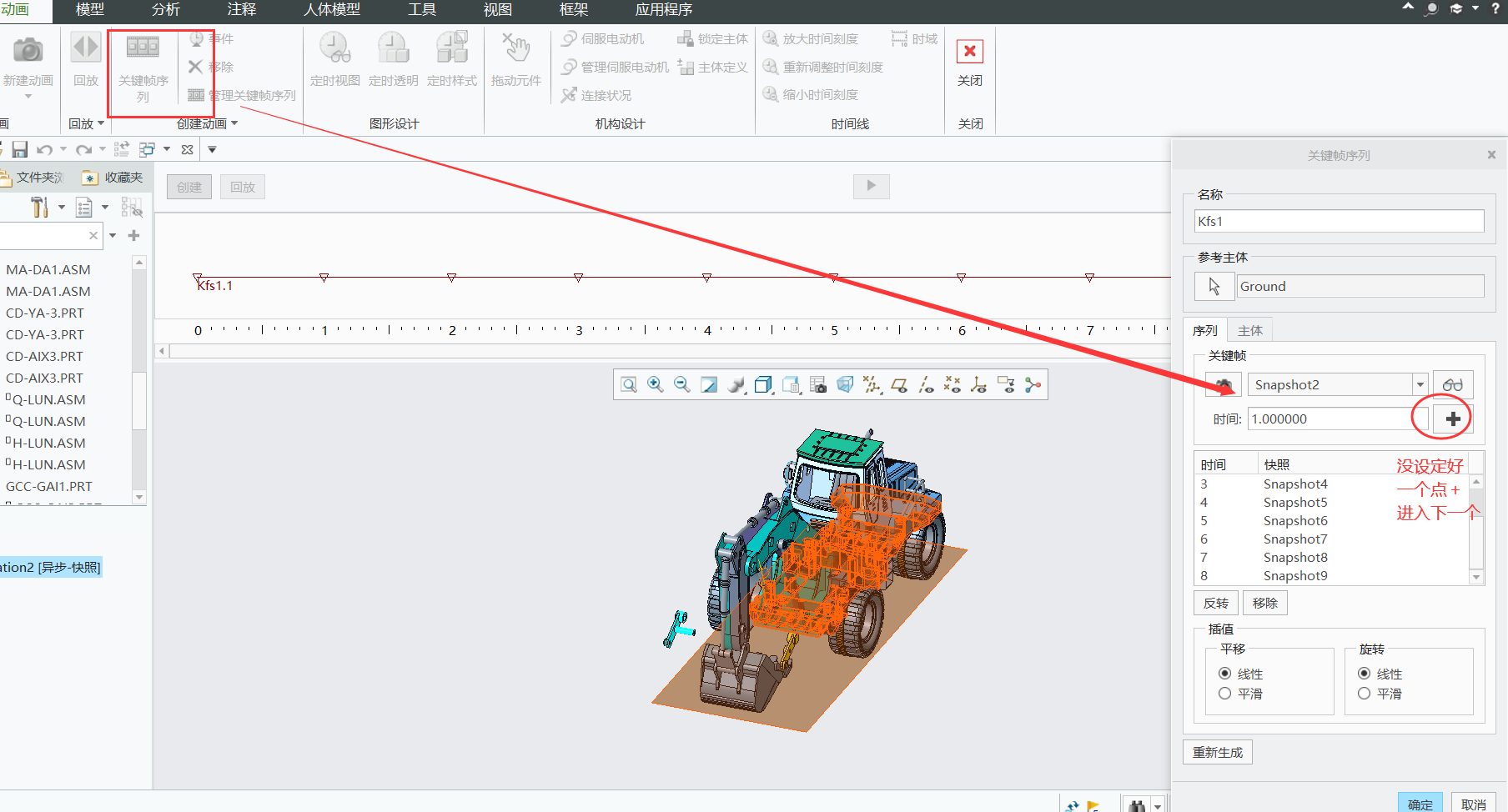

关键帧系列------设定快照时间

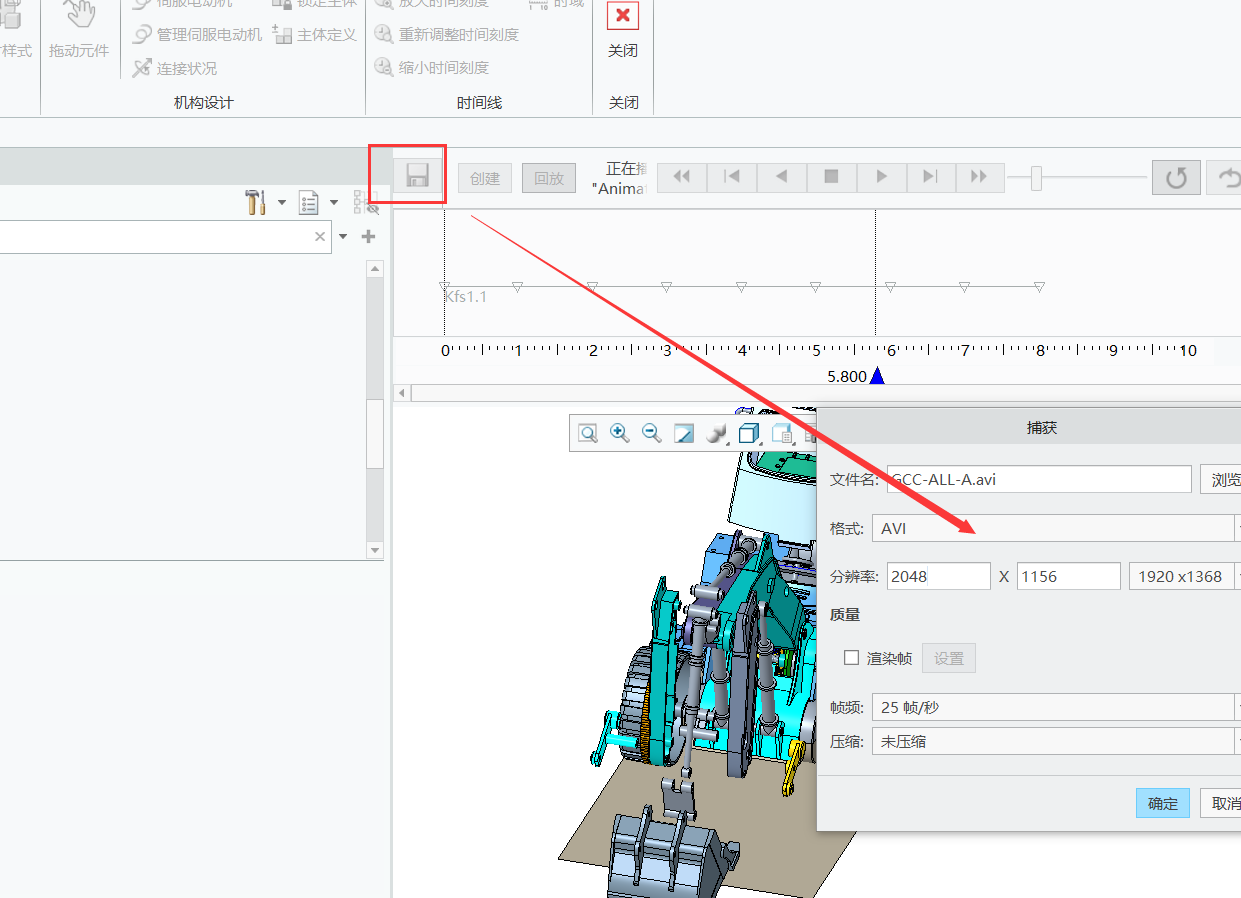

动画做好之后点击保存---可以设置保存的格式

GIF


02-2:装配动画(分解的方法)方法Ⅰ为使用快照的方法

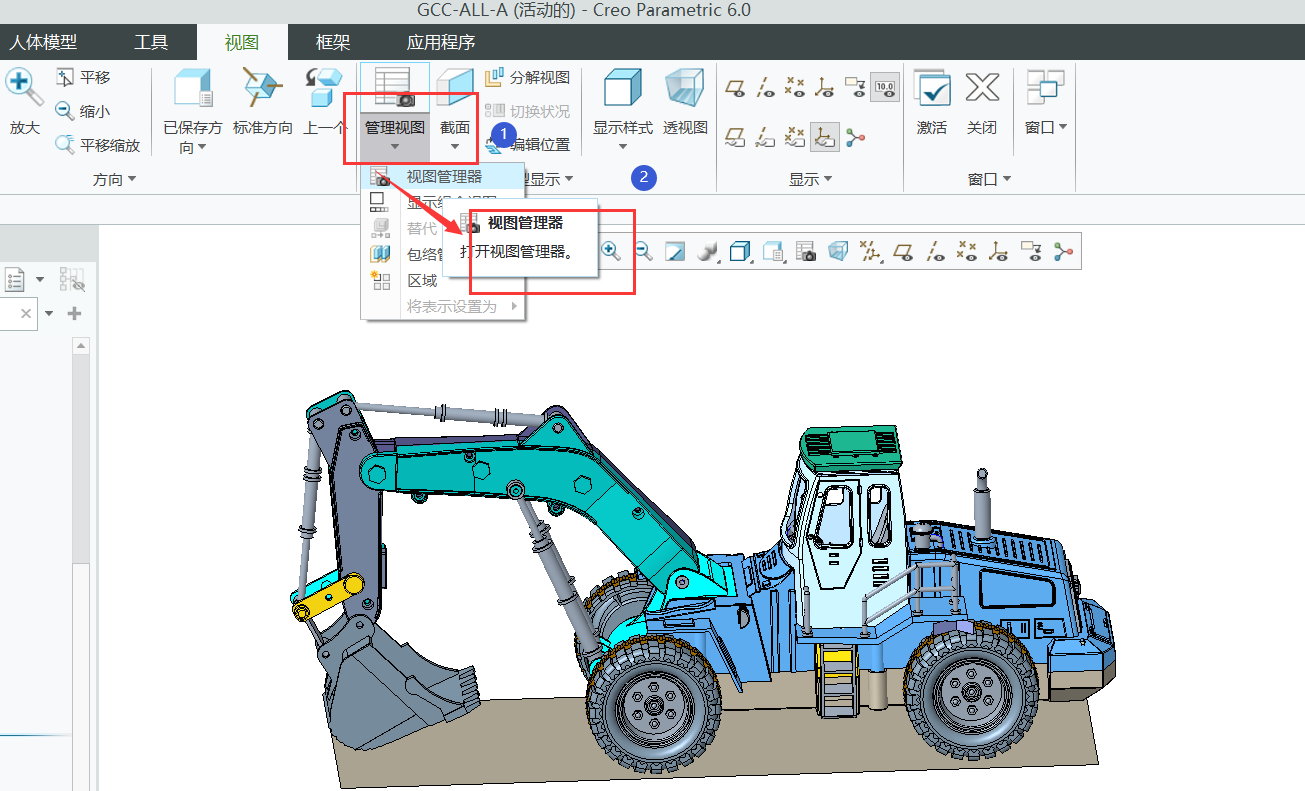

视图-----管理视图----视图管理器

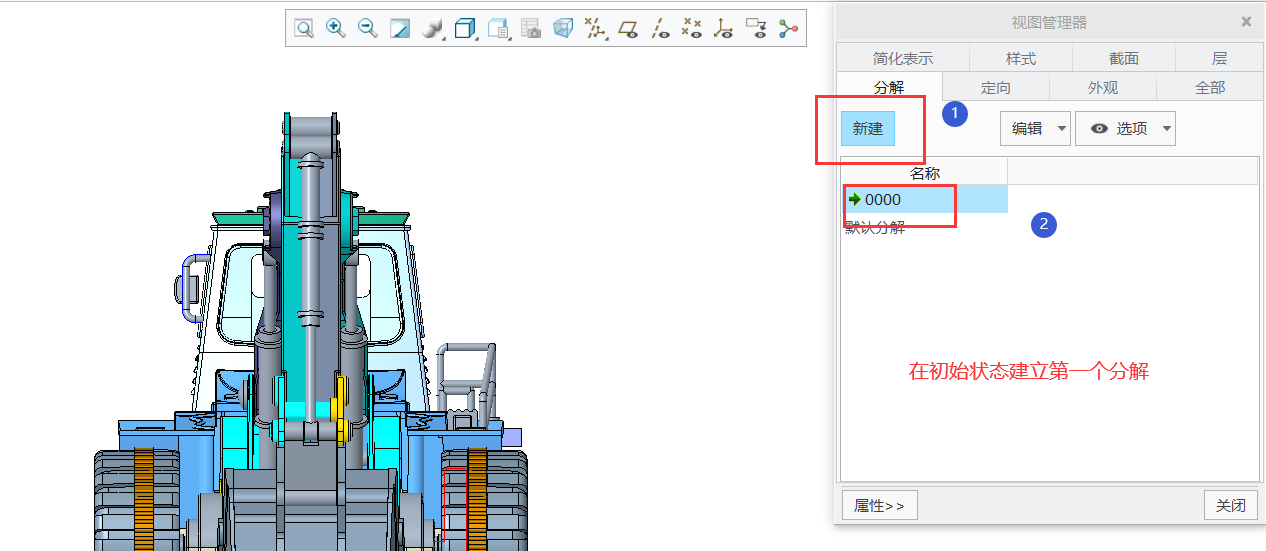

在初始状态建立第一个分解,命名0000

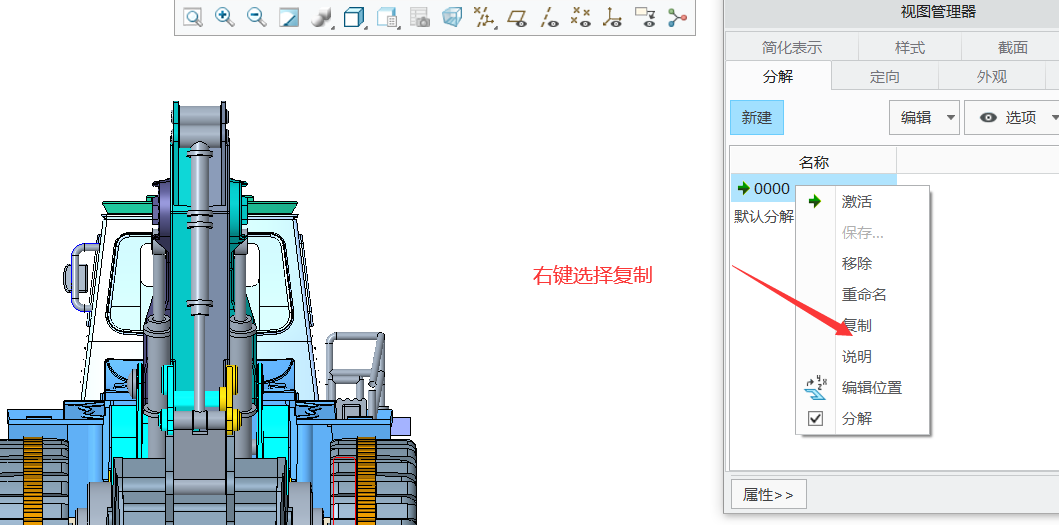

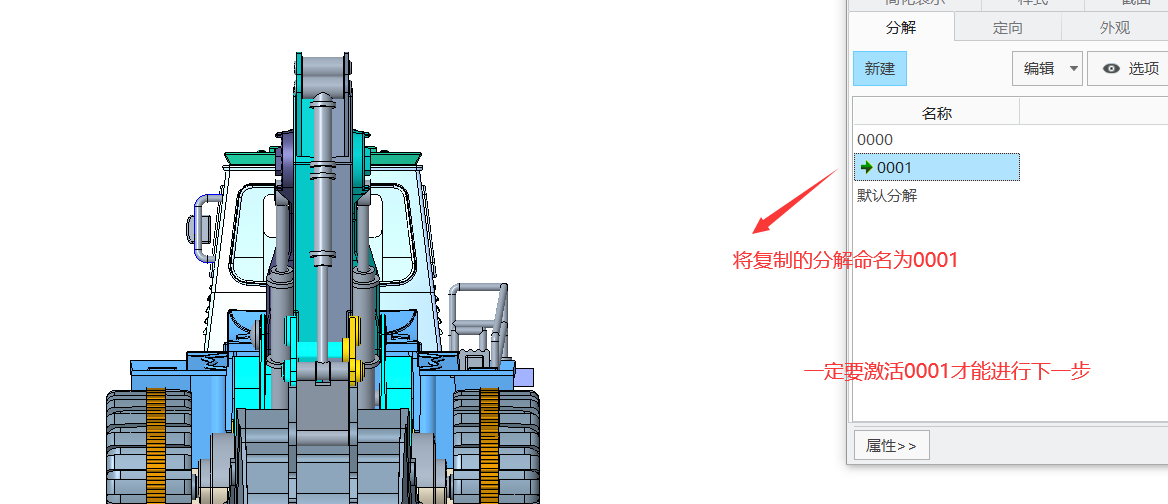

右键点击分解0000进行分解复制,将复制的新分解命名为0001


激活分解0001

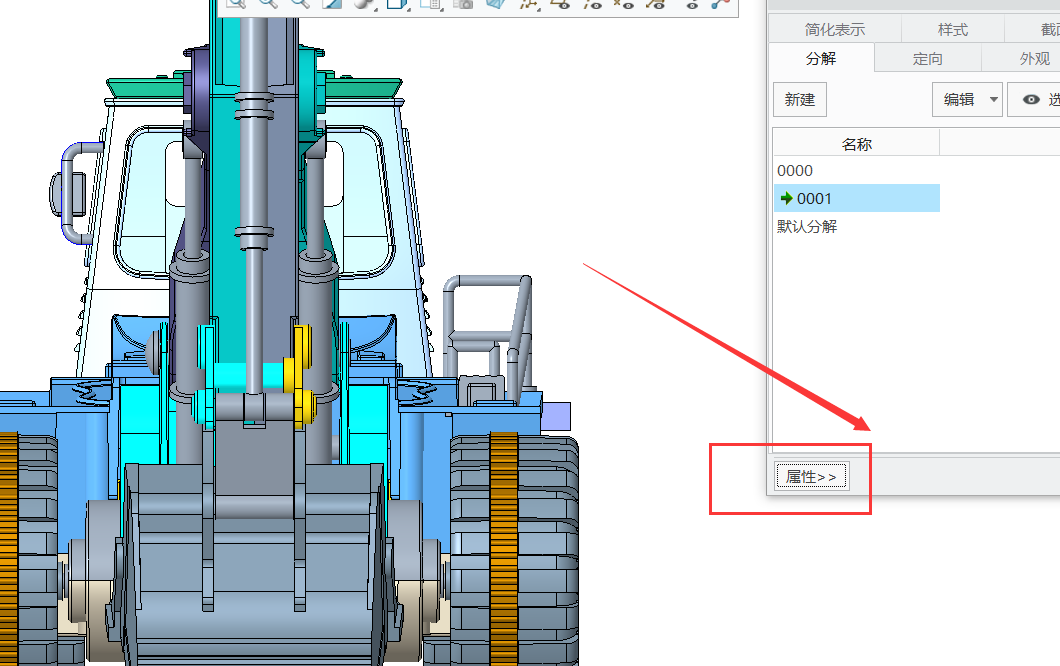

点属性

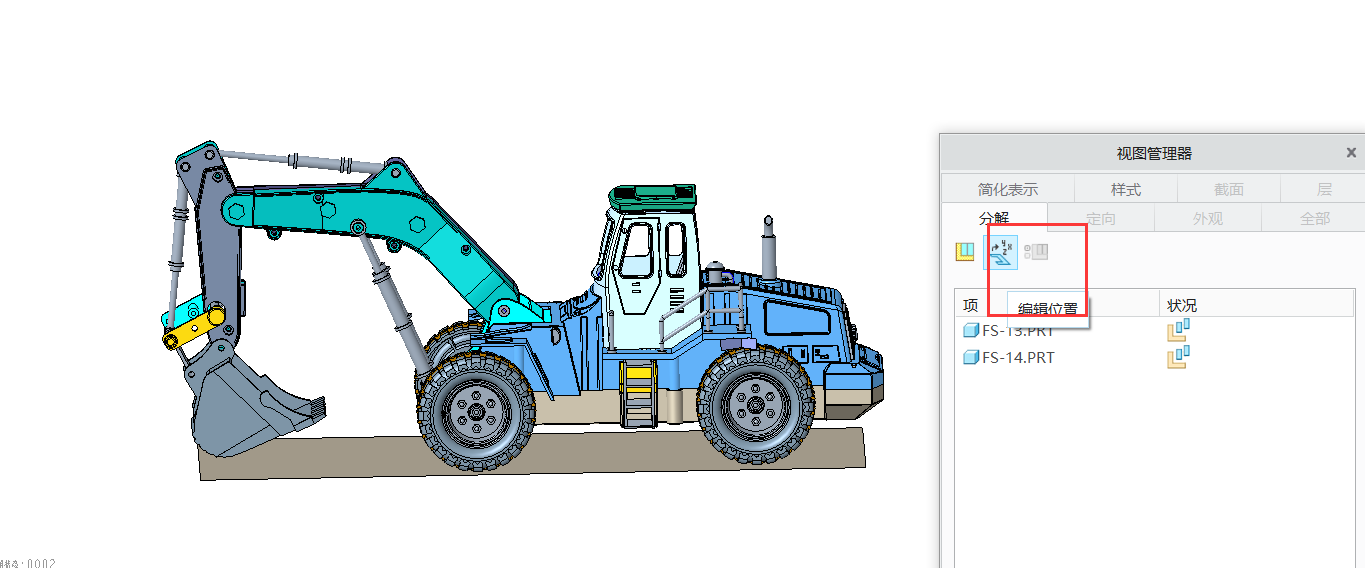

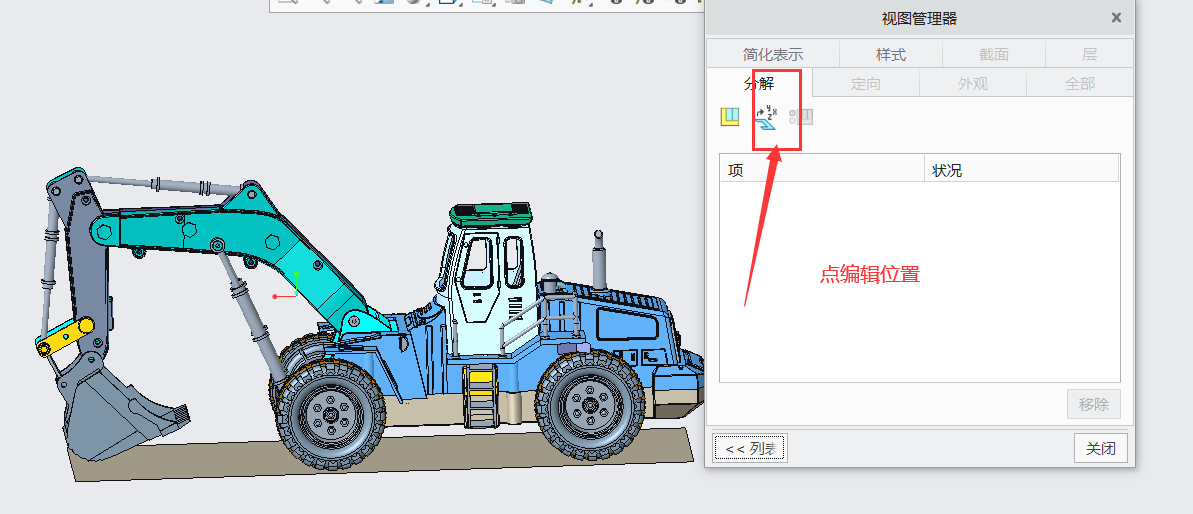

点编辑位置

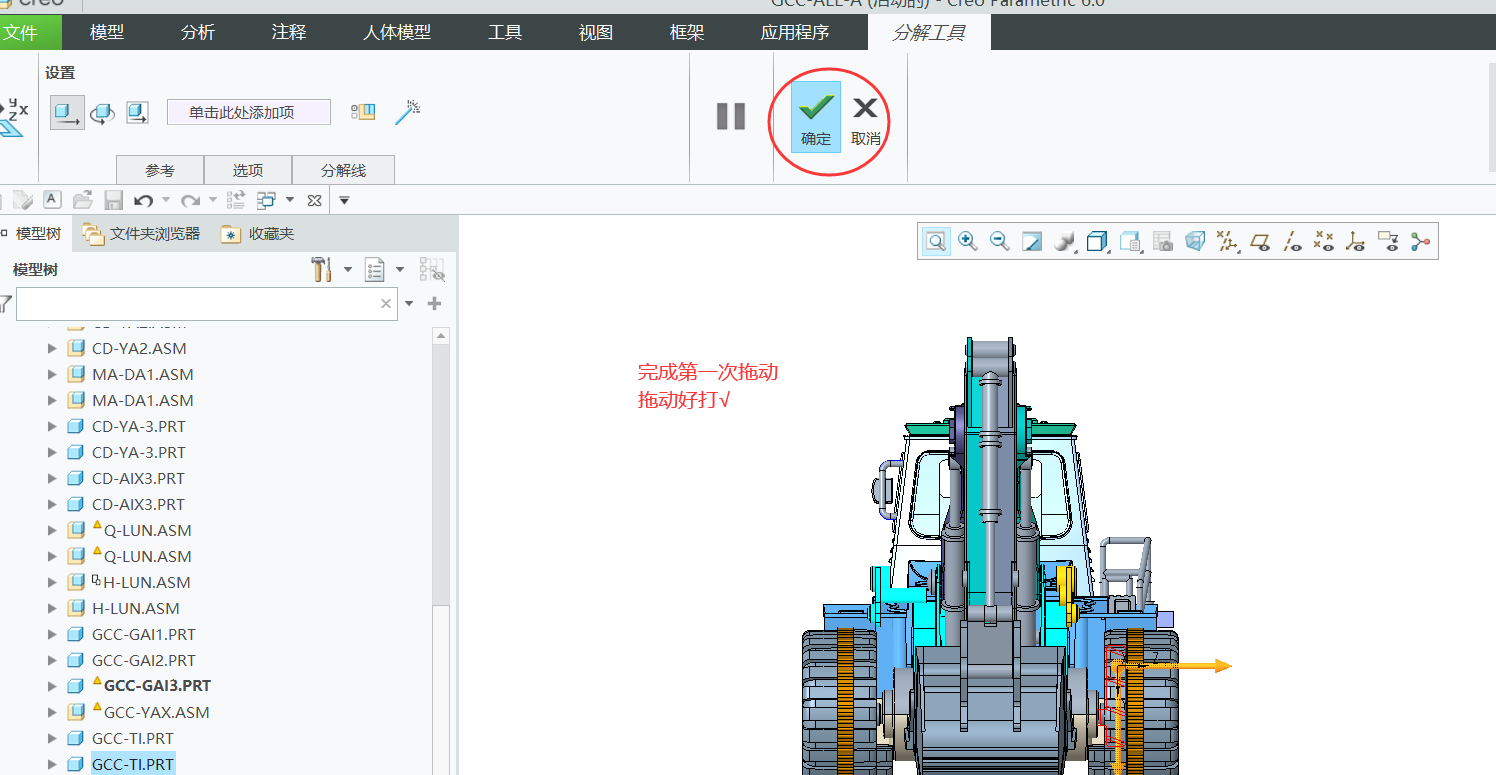

进行零部件第一次推拽(分解铲斗销轴),拖动到合适位置点√

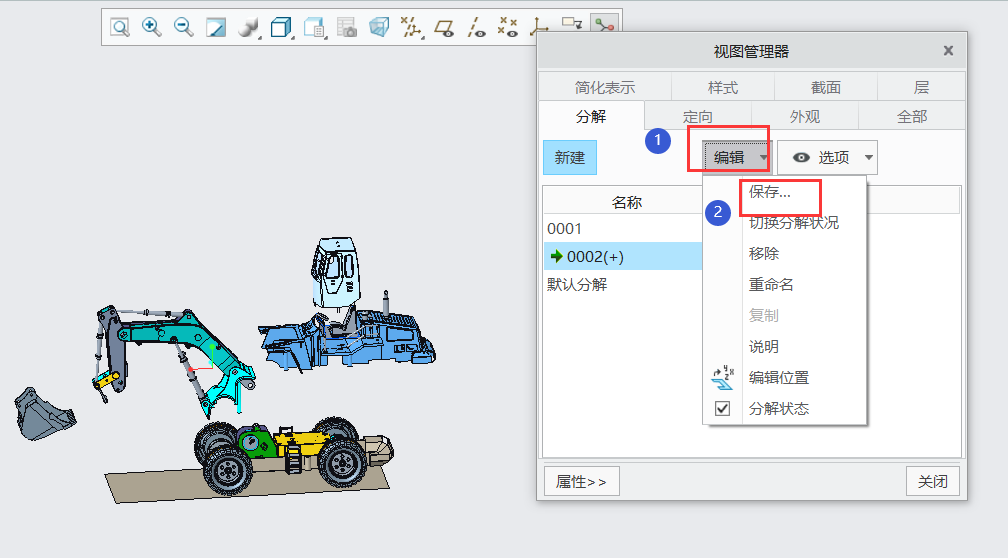

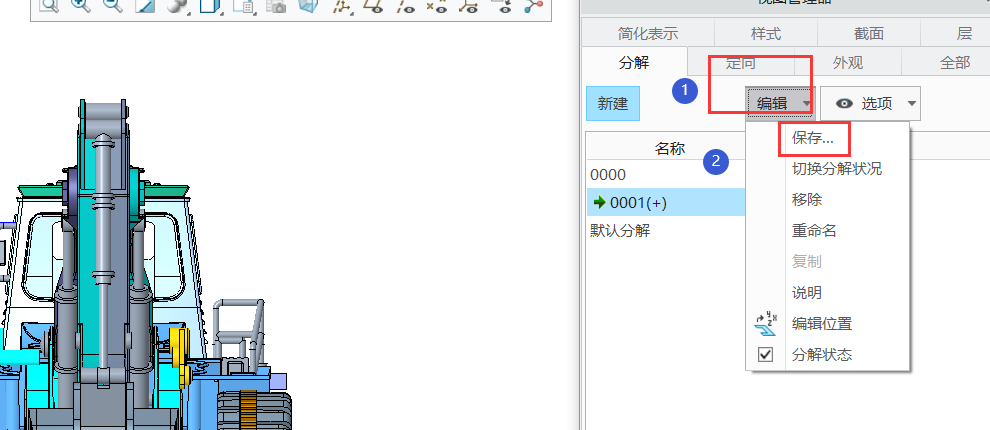

点编辑-----保存


下一步进行铲斗分解,在这个方向看得不是很直观,首先建立定向

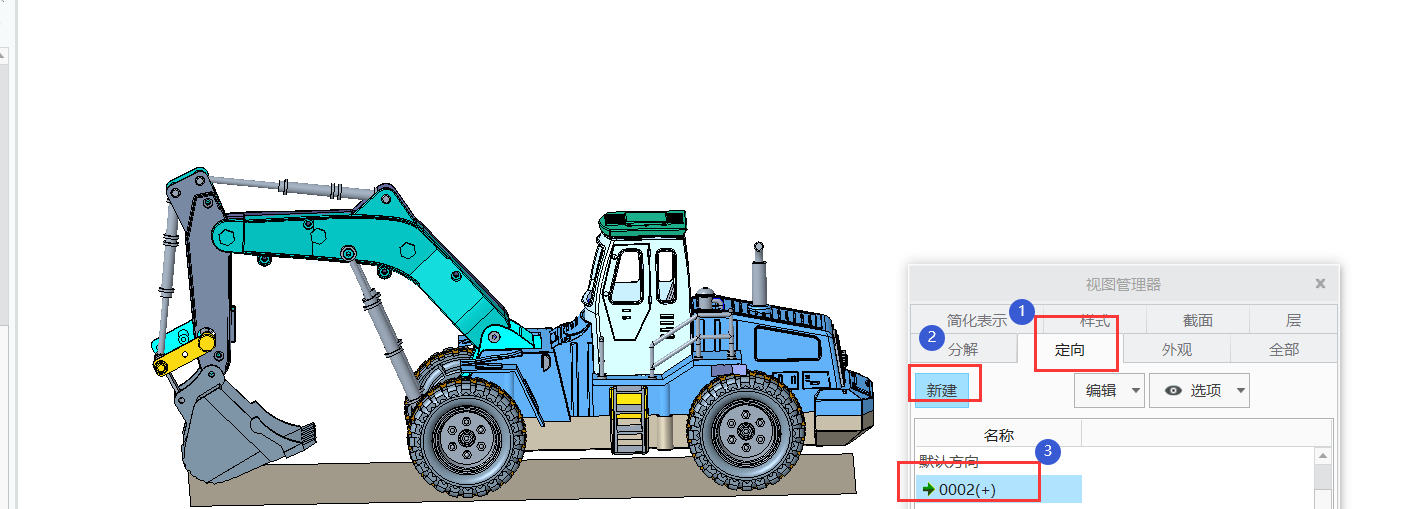

定向-----新建-----命名0002,保存定向


接下来再去建立铲斗的分解:0002

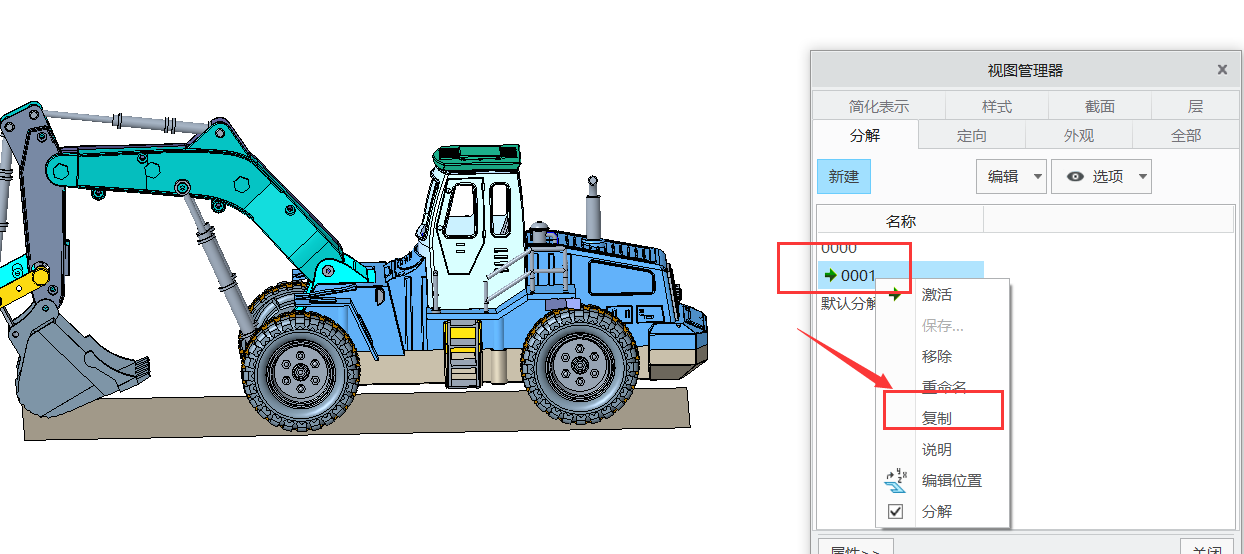

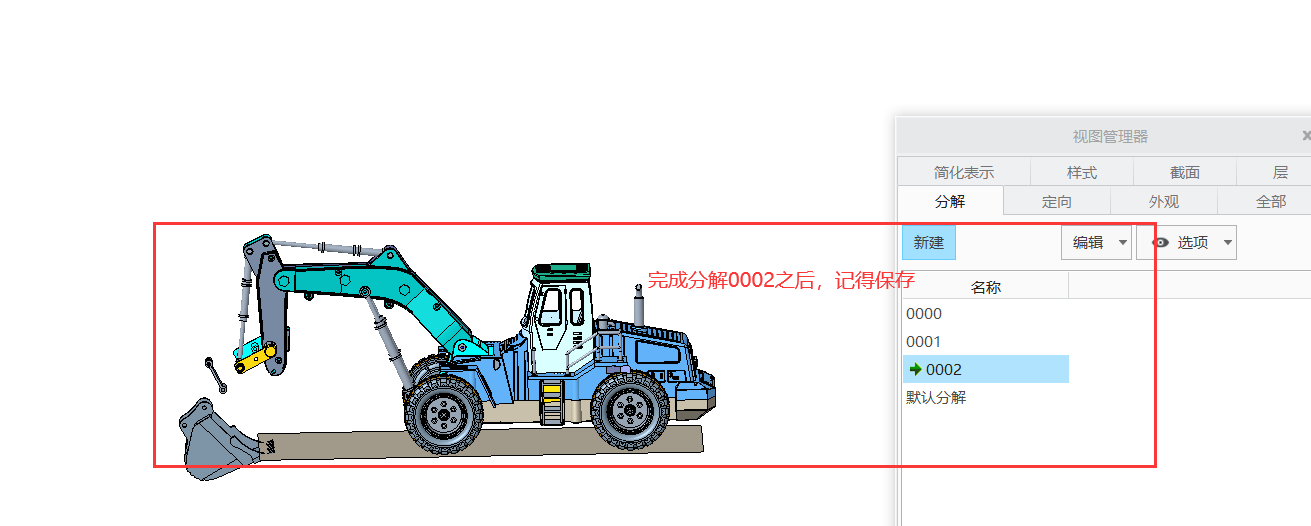

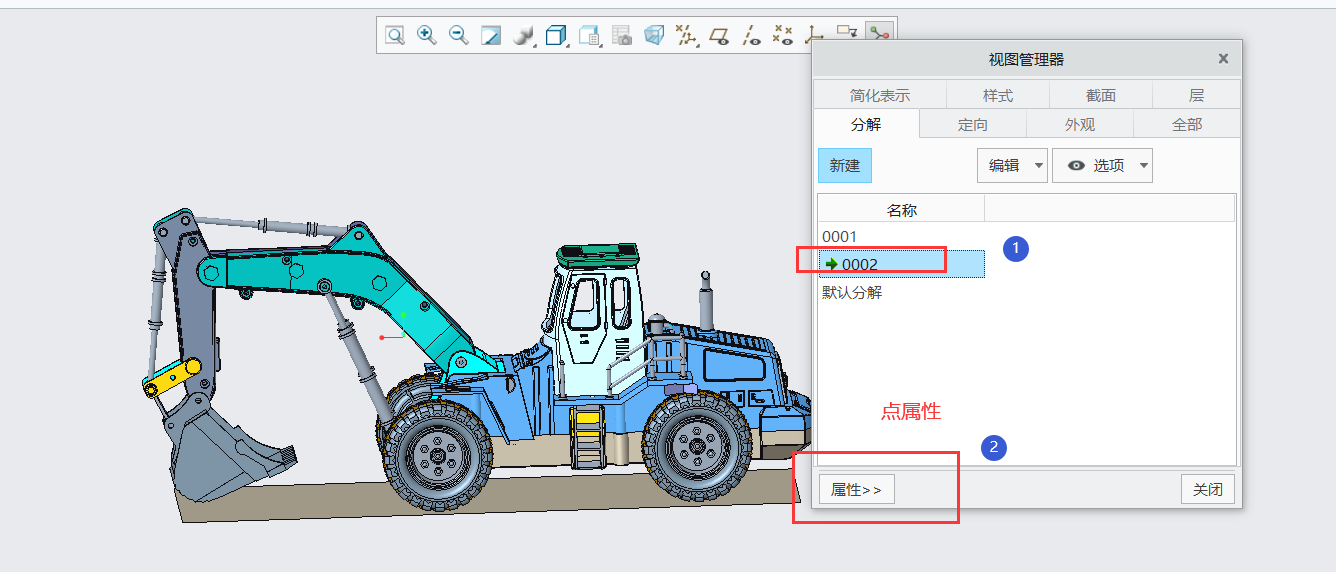

右键点击分解0001,选择复制,将复制的分解命名为0002

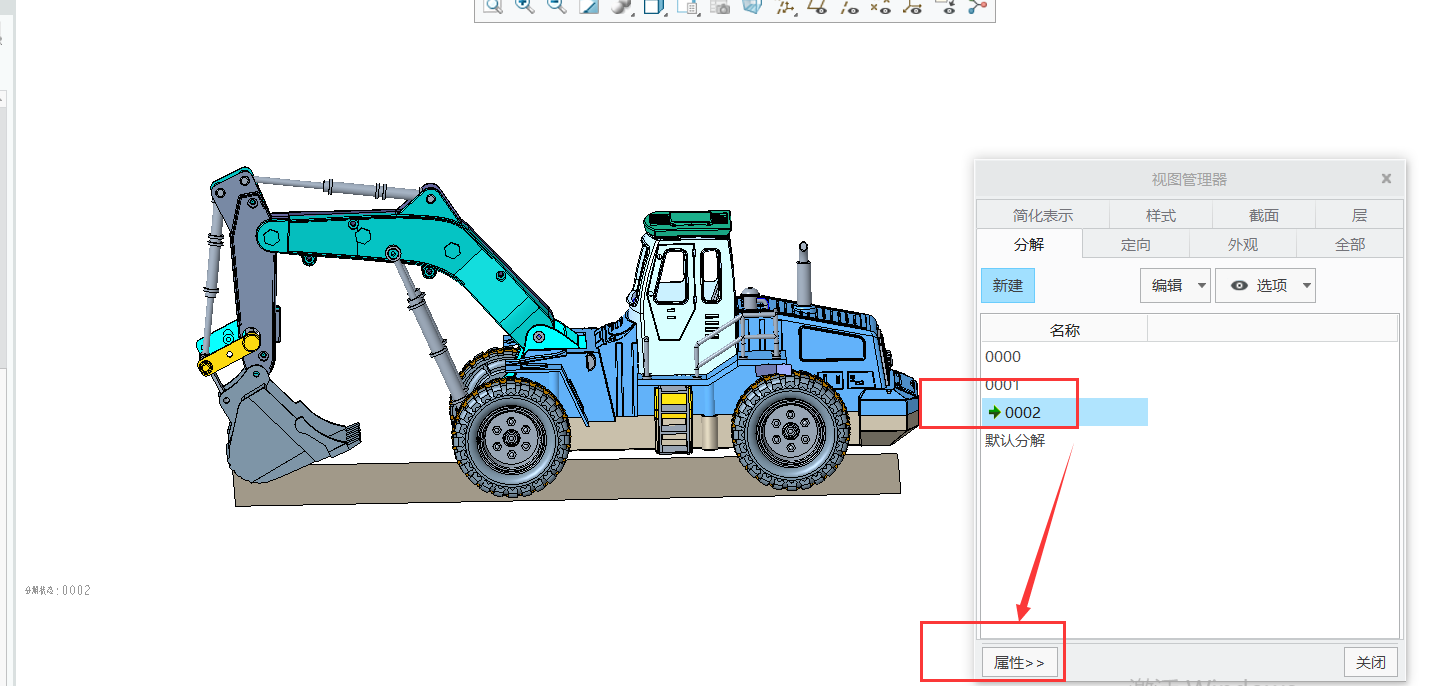

属性


编辑位置


后续的操作类似,每进行下一步分解前,先复制上一步的分解改下名称再进行操作

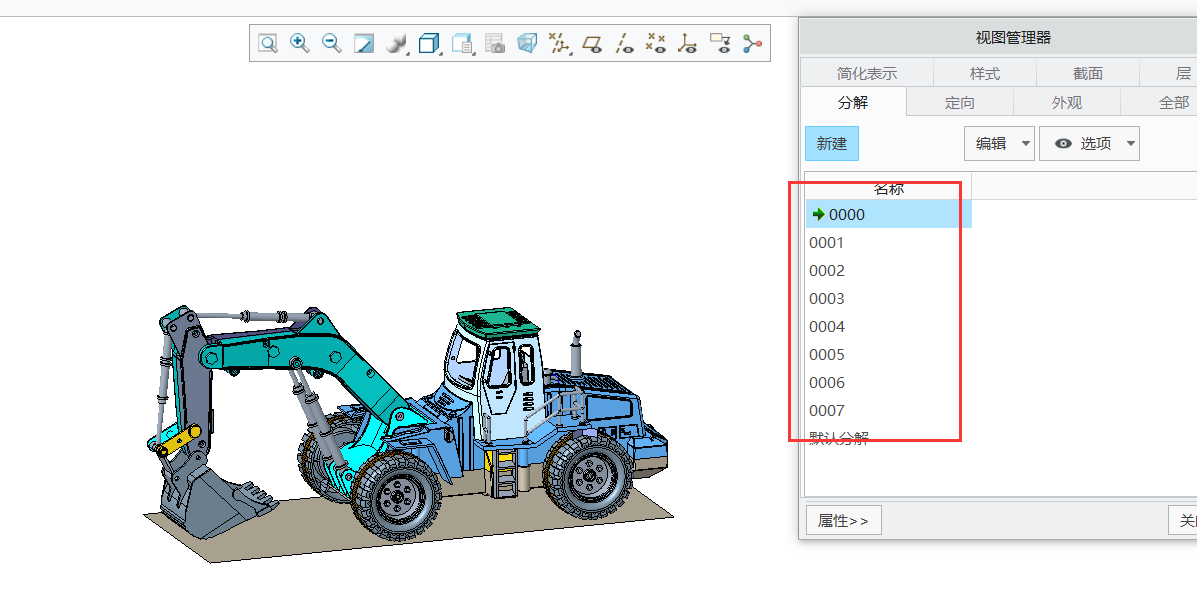

直到所有分解都建立好(0000-0007)


可以依次双击各个分解,去验证一下分解是否正确

GIF

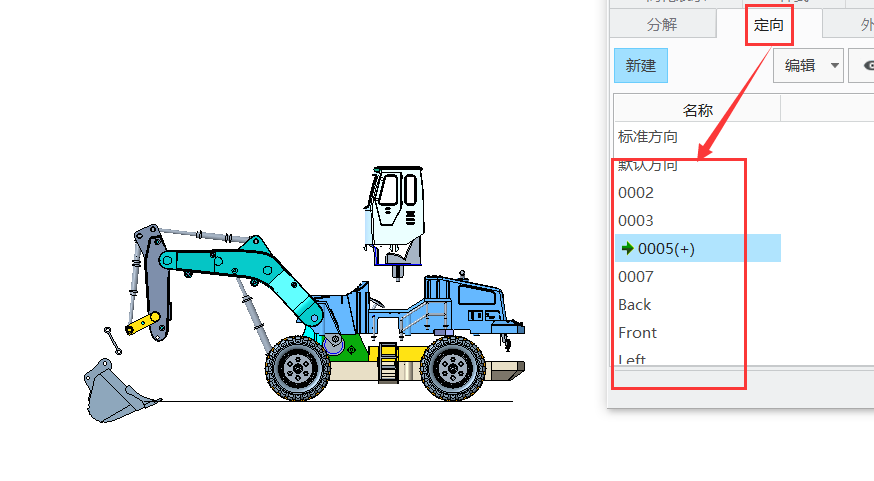

同理也可以检查各个定向有没有问题

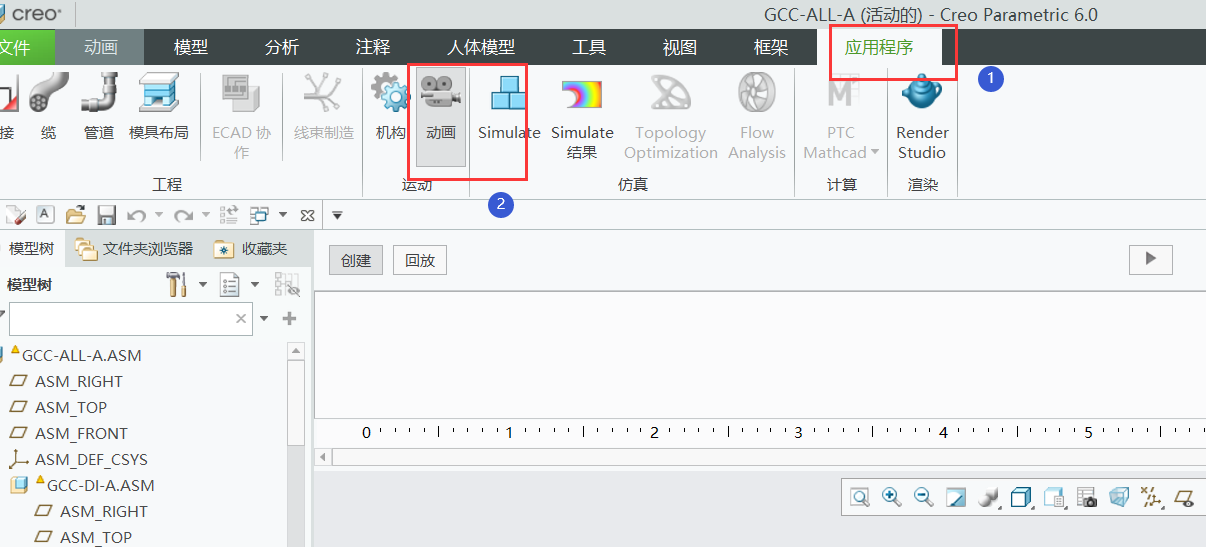

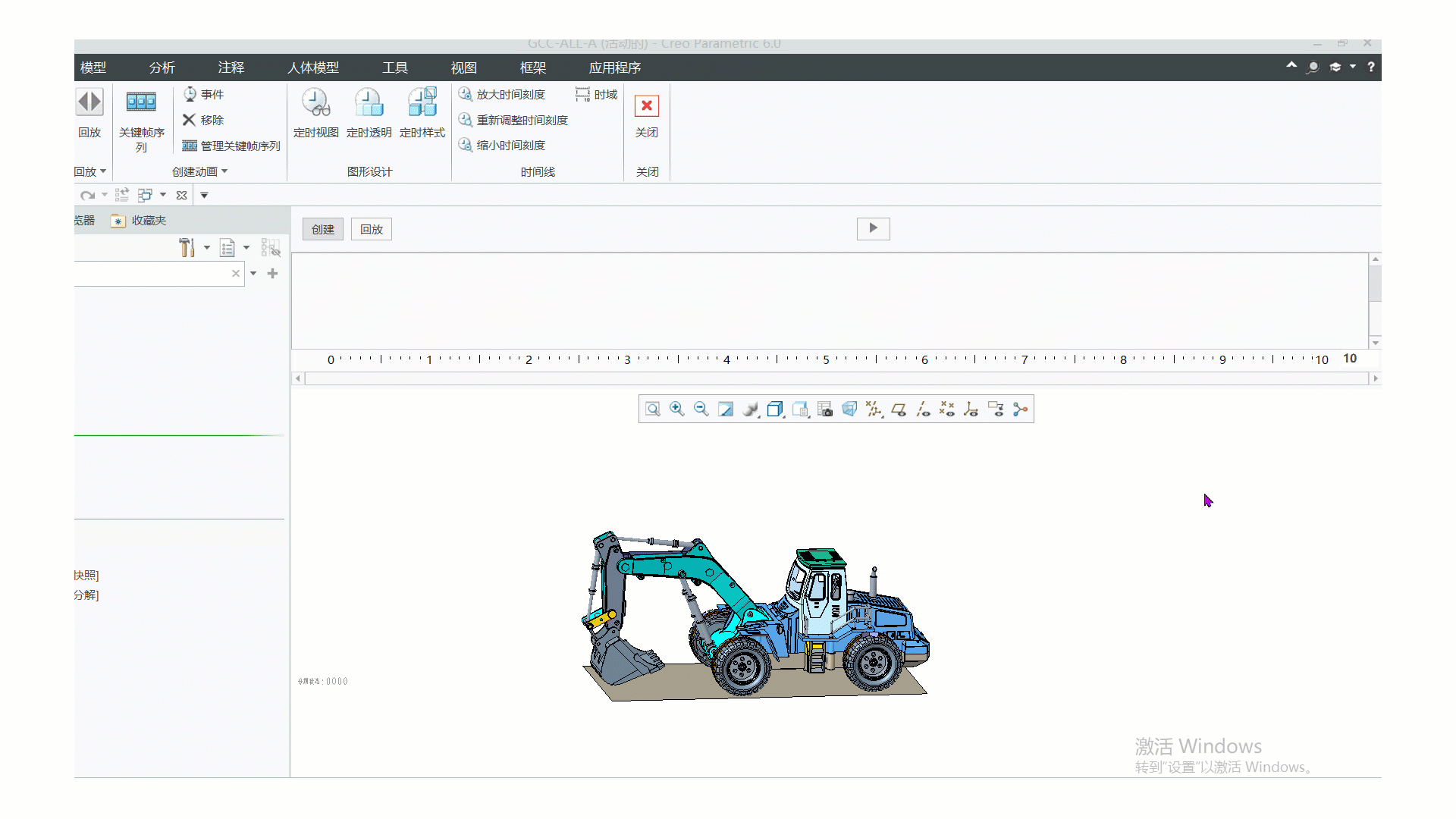

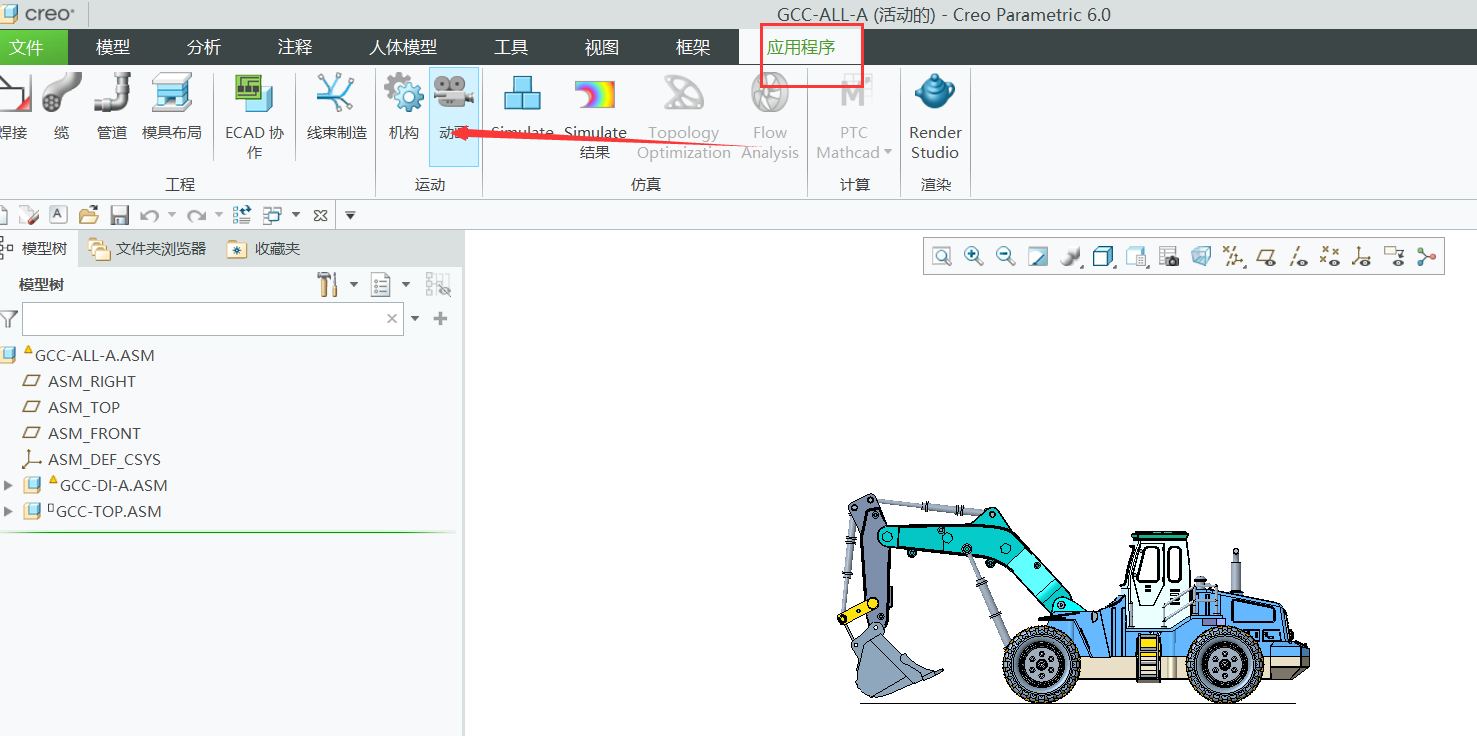

然后点击应用程序-----动画

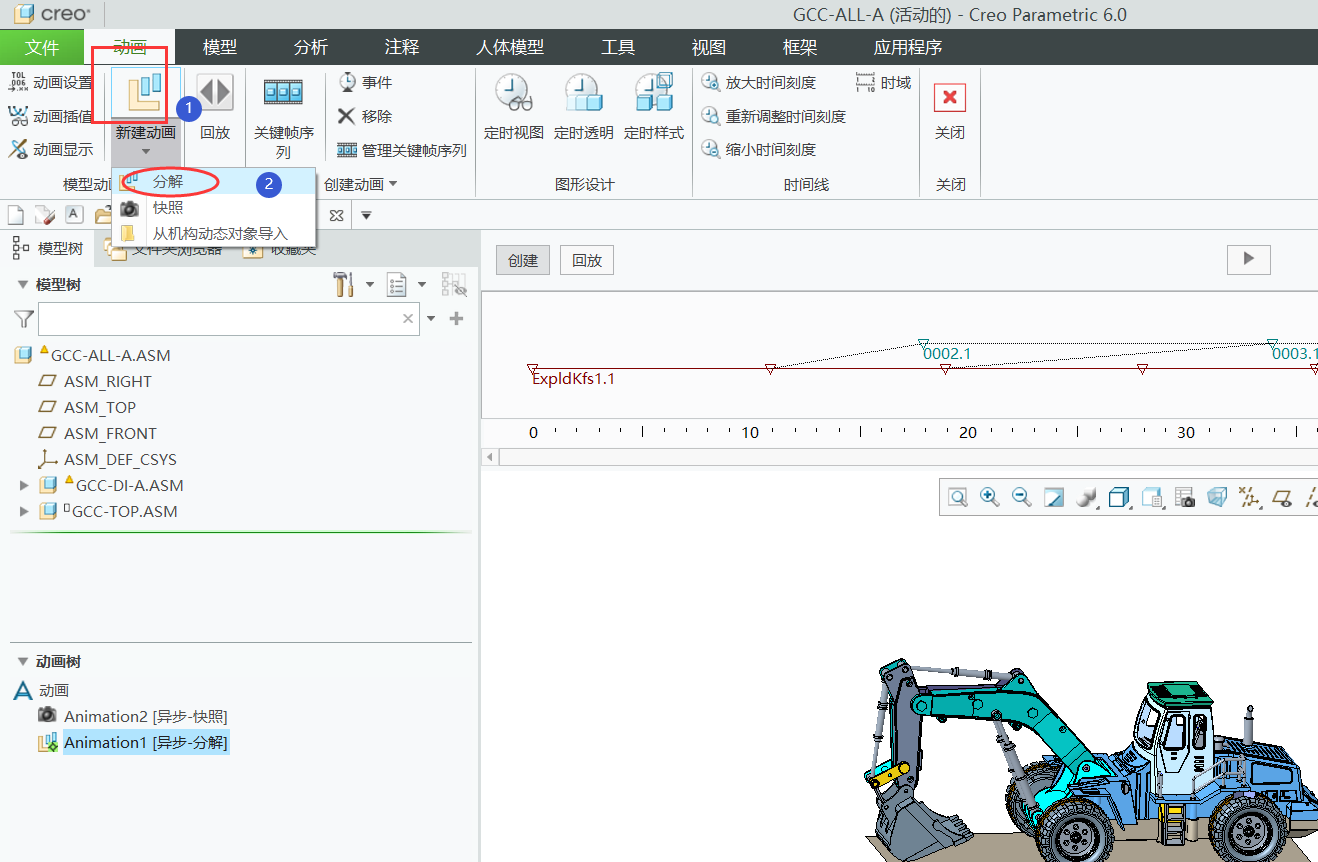

点击新建动画--------分解(第一种方法是选快照)


关键帧序列

GIF

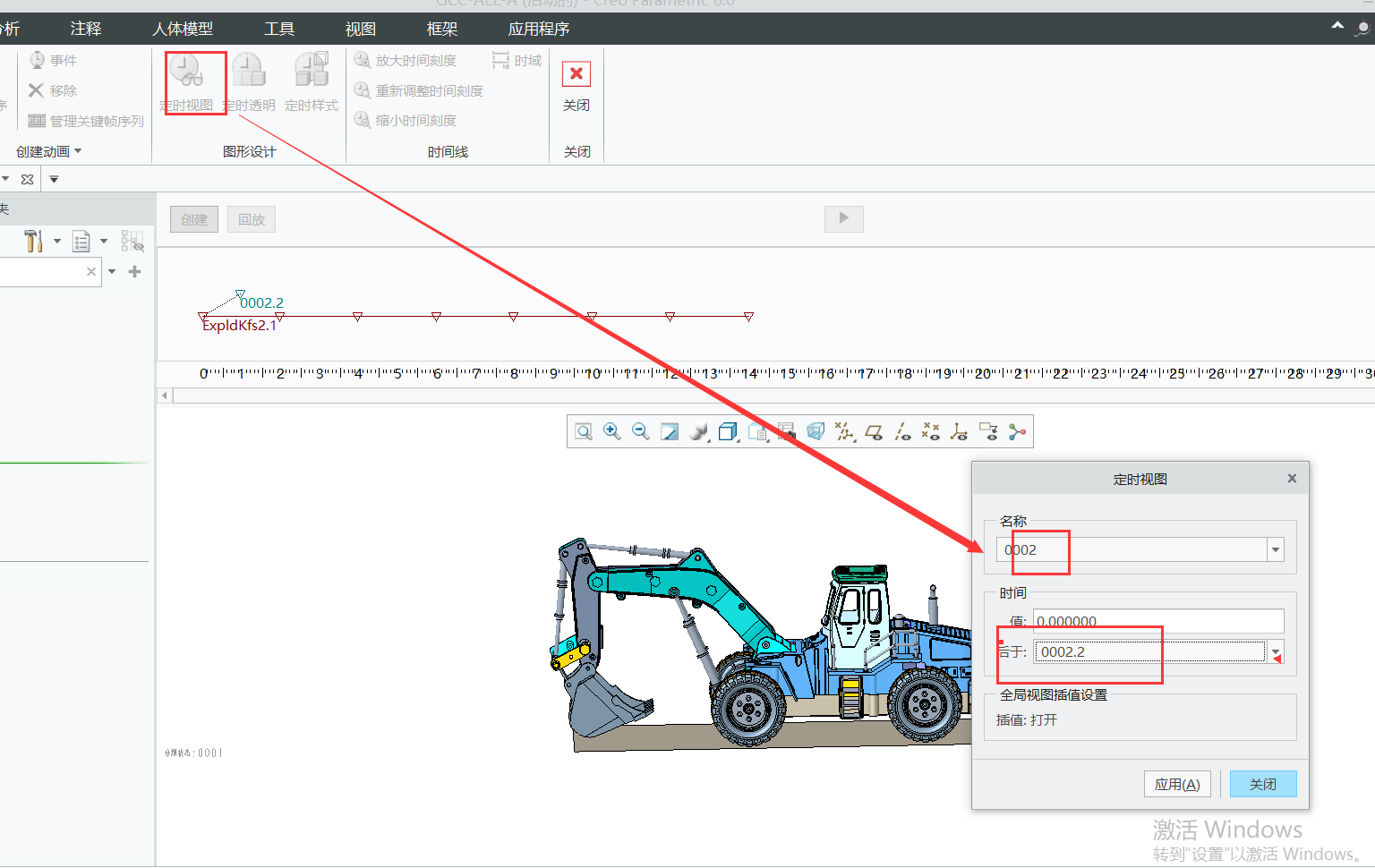

选择定时视图,可以设置之前建立的定向的时长,只设置名称和值,名称为之前建立的定向名称,值为这个定向持续的时间(后于....不用选,下面截图有点问题)

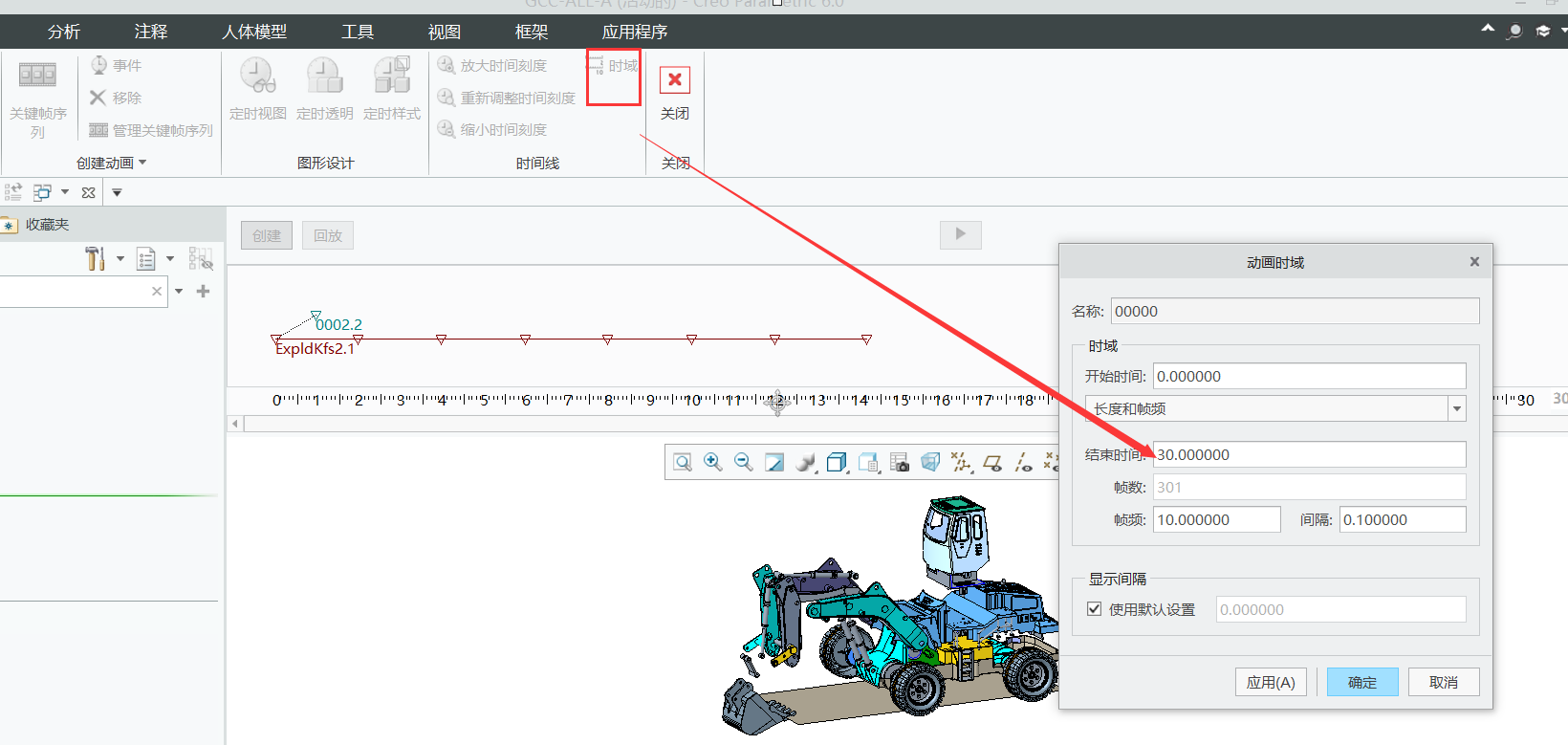

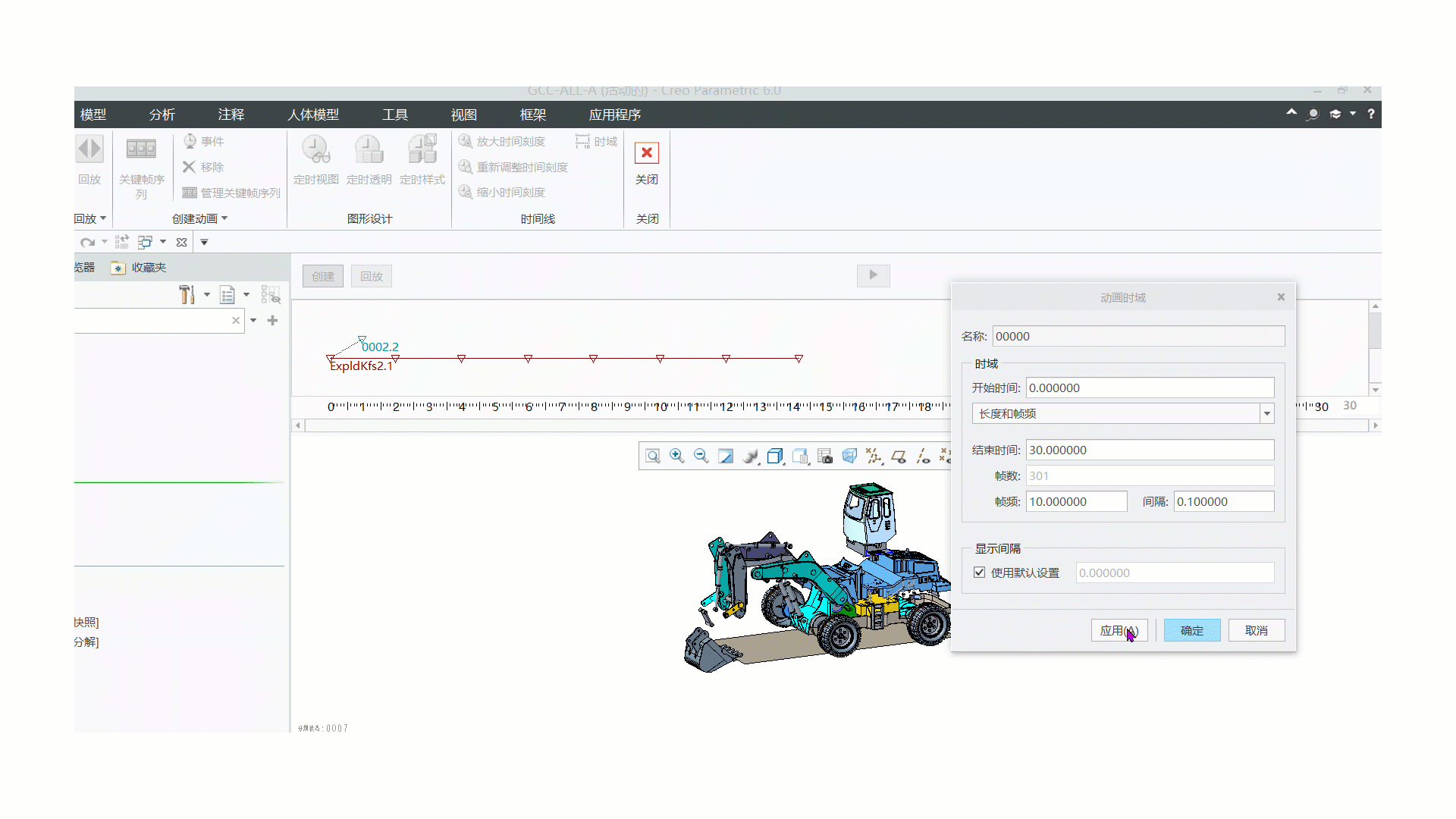

点击时域可以修改动画的总时长


如下图拖动▼可以调节各次分解的时长

GIF

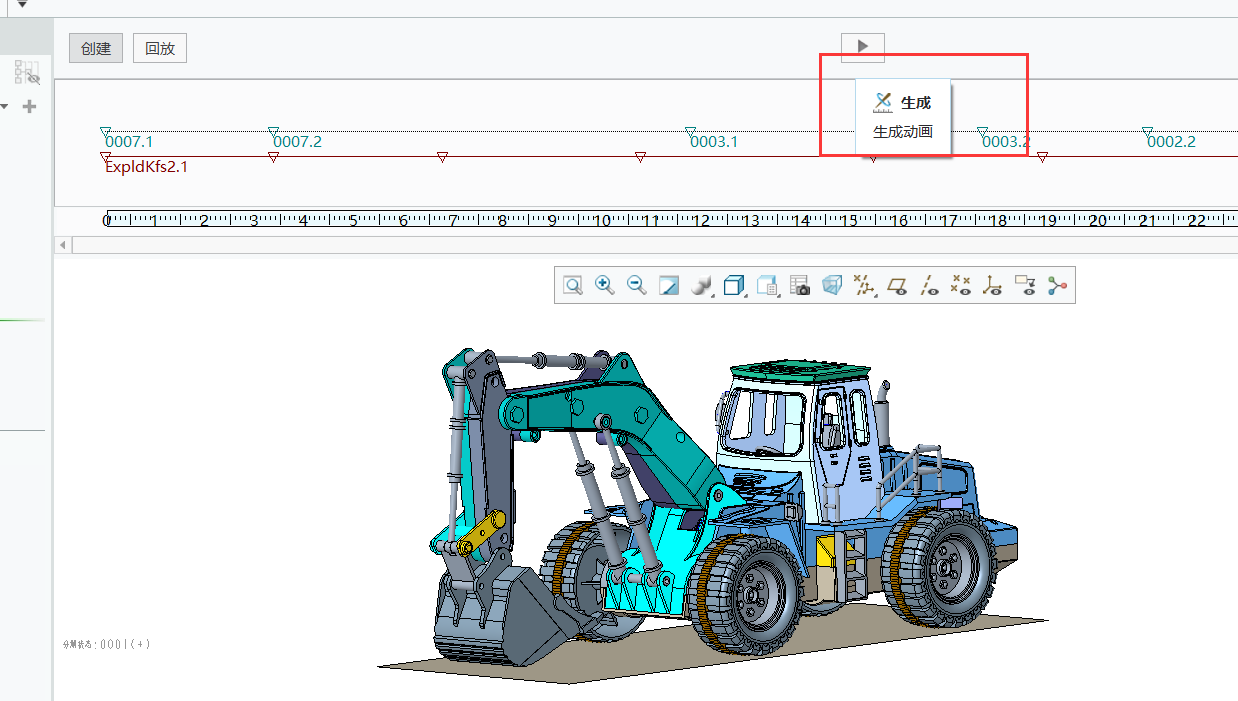

设置好点击生成

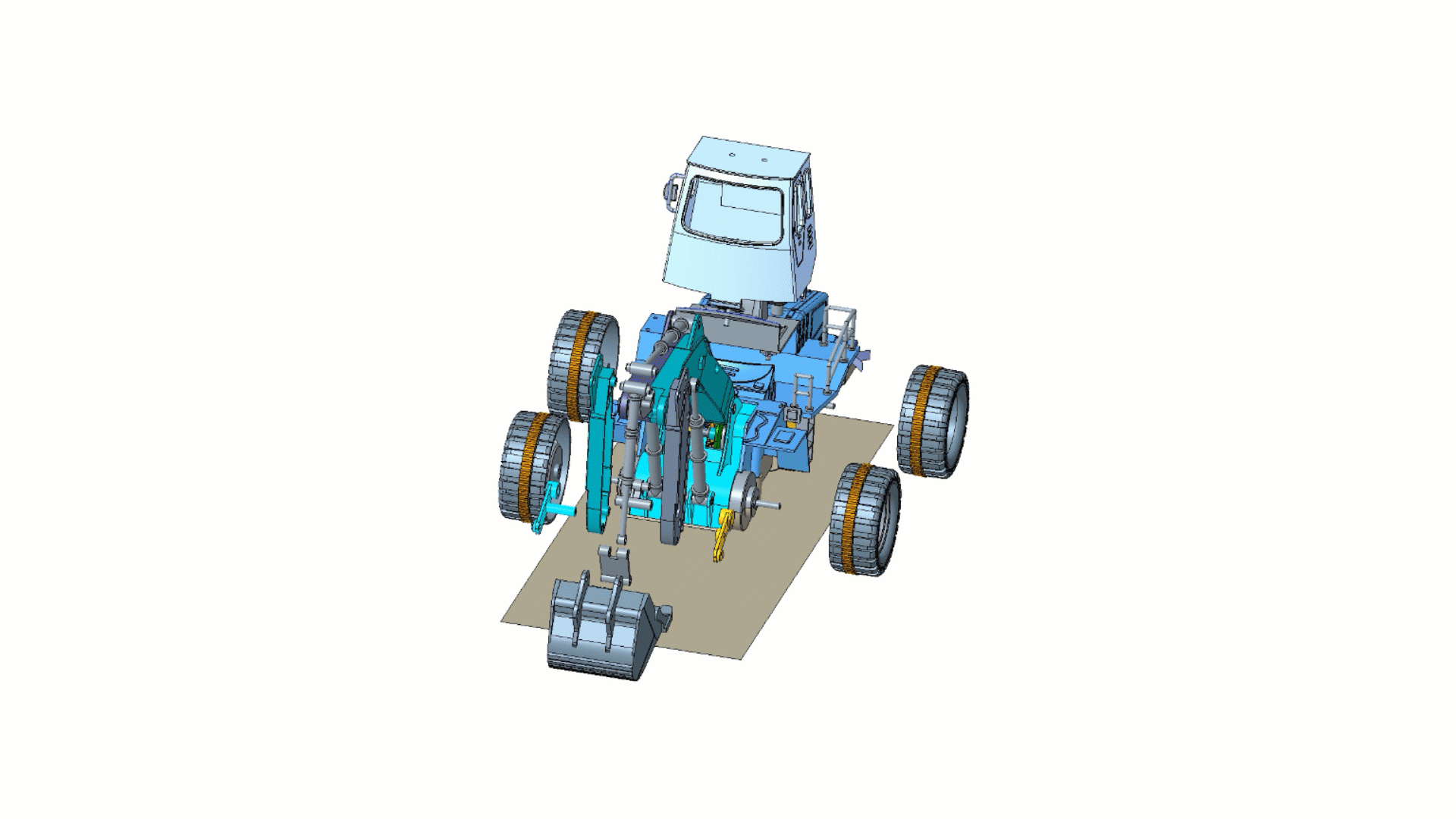

   装配动画示意
