Creo 9.0基准特征：基准轴的应用

Creo 9.0 软件中的基准包括基准平面、基准轴、基准曲线、基准点和坐标系。这些基准在创建零件的一般特征、曲面、零件的剖切面以及装配中都十分有用。

基准轴

如同基准平面，基准轴也可以用于特征创建时的参考。基准轴对创建基准平面、同轴放置项目和径向阵列特别有用。

基准轴的产生也分两种情况：一是基准轴作为一个单独的特征来创建；二是在创建带有圆弧的特征期间，系统会自动产生一个基准轴，但此时必须将配置文件选项show_axes_for_extr_arcs设置为yes

创建基准轴后，系统用A_1、A_2等依次自动分配其名称。要选取一个基准轴，可选择基准轴线自身或其名称。

创建基准轴有如下一些约束方法

（1）过边界：要创建的基准轴通过模型上的一个直边。

（2）垂直平面：要创建的基准轴垂直于某个“平面”。使用此方法，应先选取要与其垂直的参考平面，然后分别选取两条定位的参考边，并定义基准轴到参考边的距离。

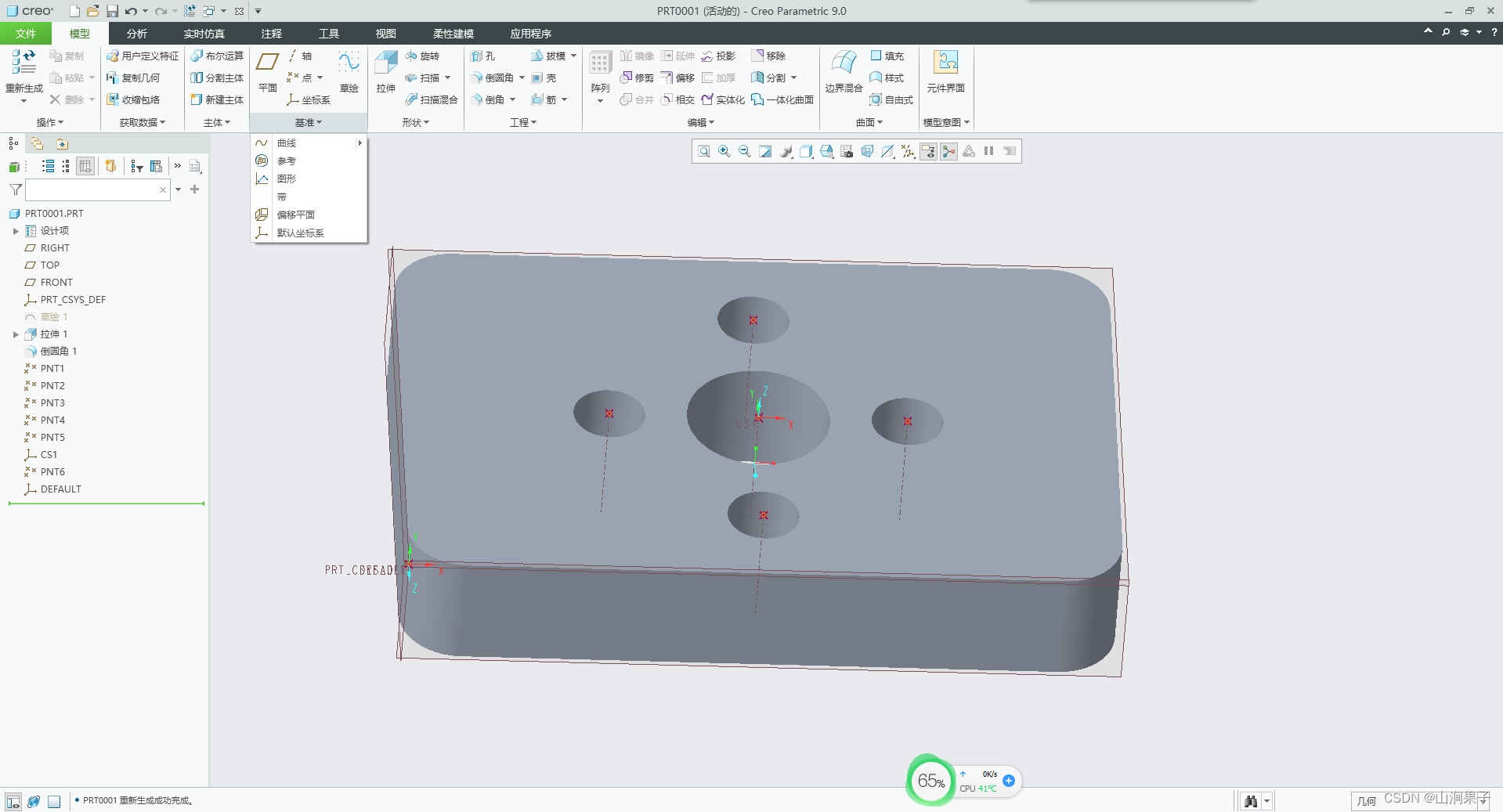

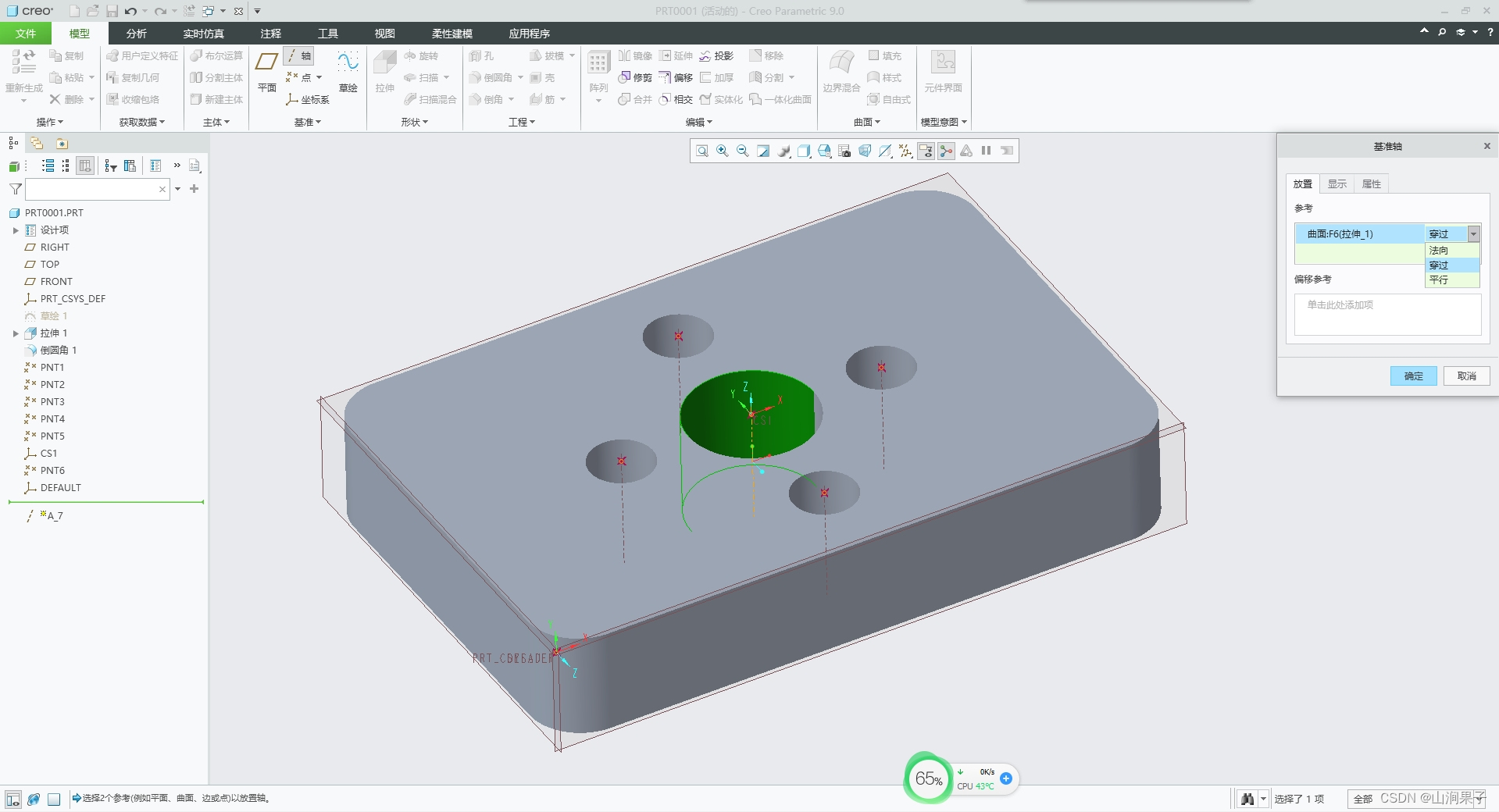

（3）过点且垂直于平面：要创建的基准轴通过一个基准点并与一个“平面”垂直，“平面”可以是一个现成的基准面或模型上的表面，也可以创建一个新的基准面作为“平面”。

（4）过圆柱：要创建的基准轴通过模型上的一个旋转曲面的中心轴。使用此方法时，再选择一个圆柱面或圆锥面即可。

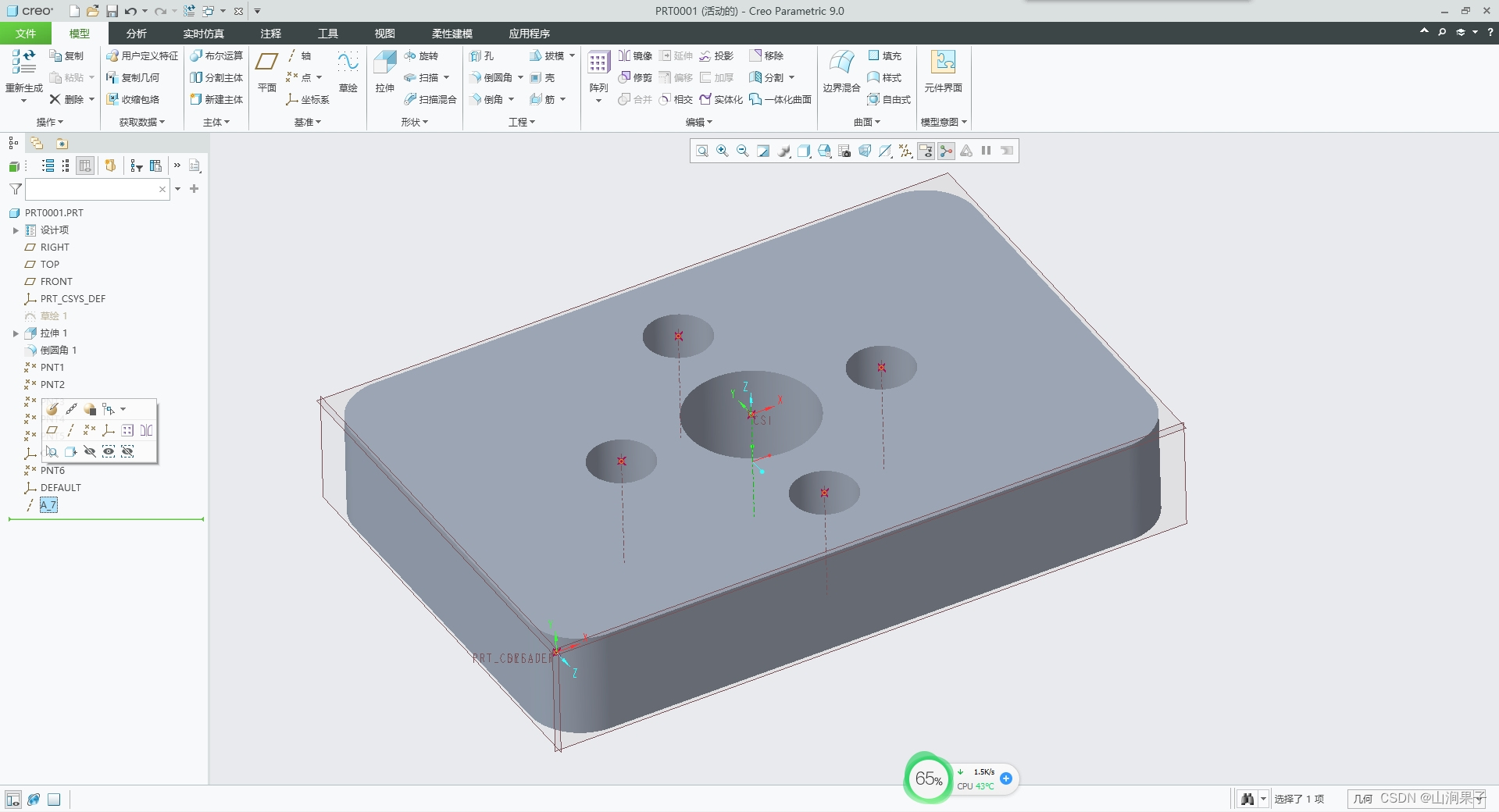

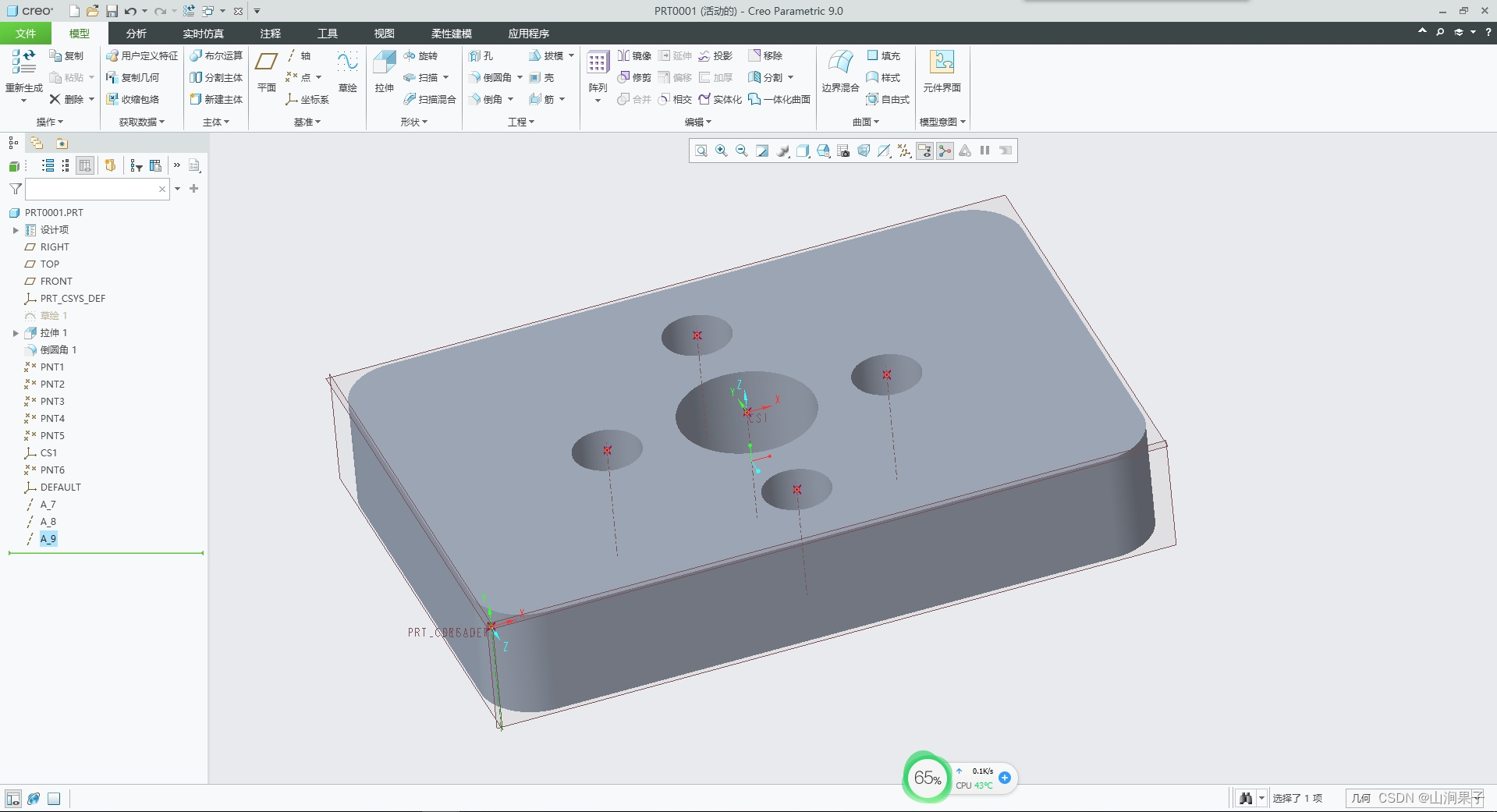

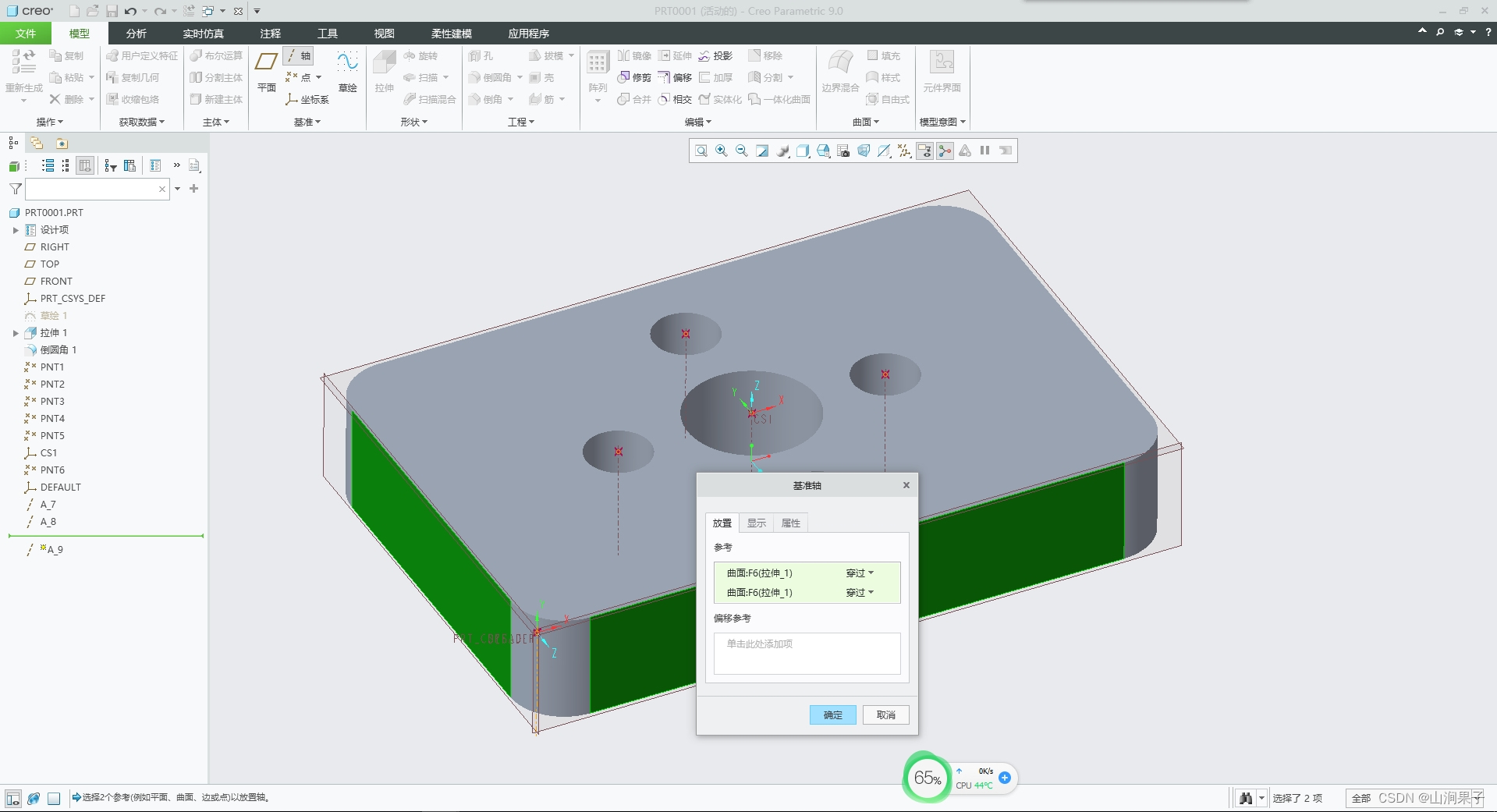

（5）两平面：在两个指定平面（基准平面或模型上的平面表面）的相交处创建基准轴。

   两平面不能平行，但在屏幕上不必显示相交。

（7）两个点/顶点：要创建的基准轴通过两个点，这两个点既可以是基准点，也可以是。模型上的顶点。
