接着上一节的风扇后盖，我们来继续创建后盖的特征。

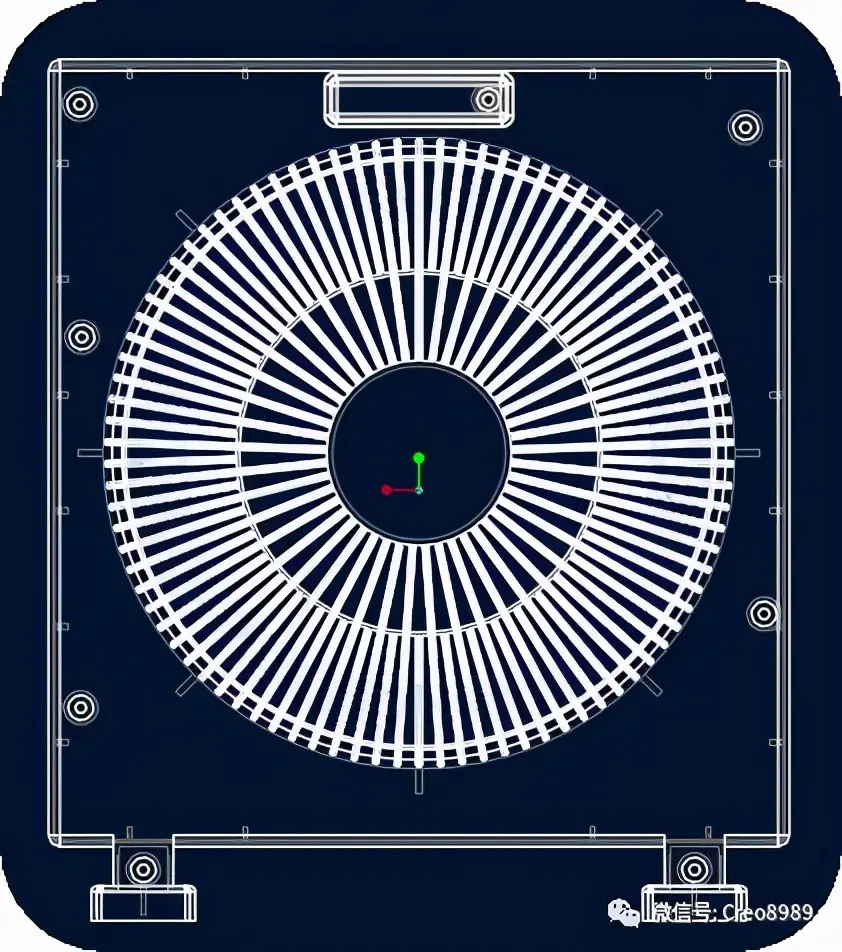

后盖的完整模型为：
50、 在Top面上创建旋转特征。

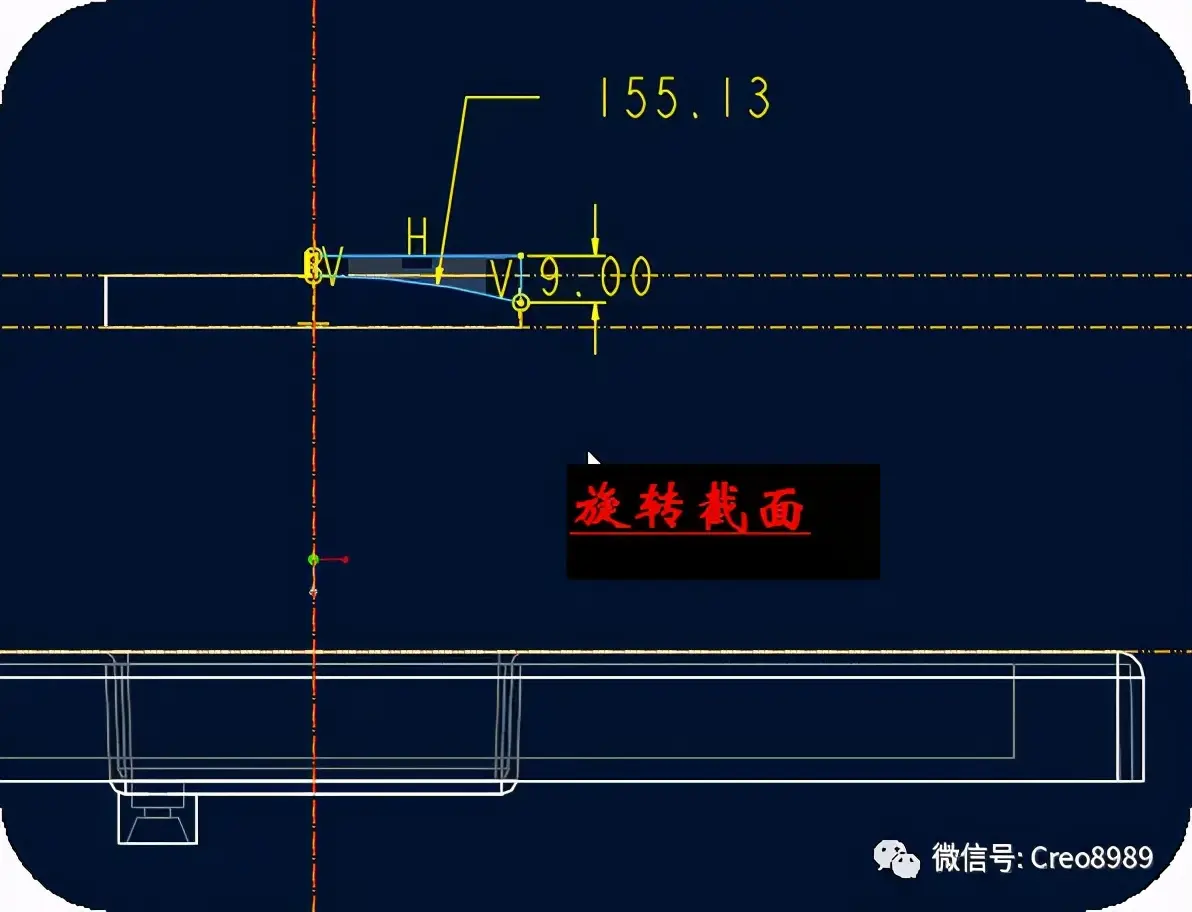

51、 注意旋转截面的绘制。
52、 旋转切除后的结果。
53、 在圆台上创建拉伸特征。
54、 利用偏移命令草绘截面。
55、 拉伸切除。
56、 在Right面上创建拉伸特征。
57、 草绘拉伸截面。

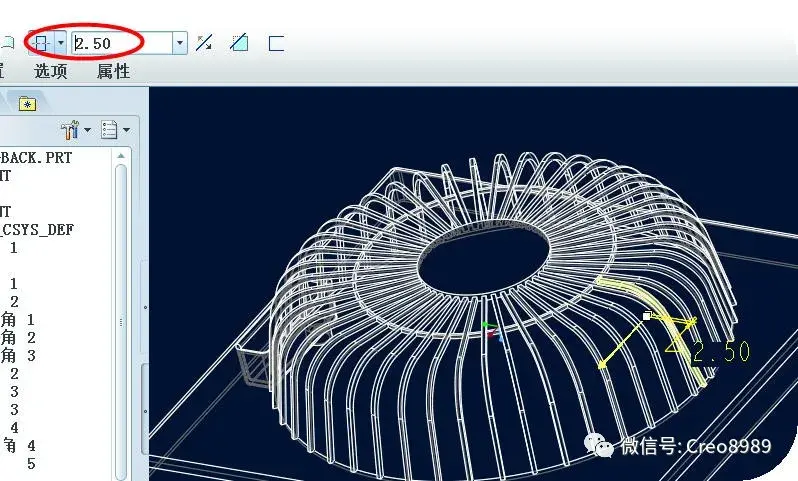

58、 左右拉伸2.5的宽度。
59、 对刚才的拉伸特征进行轴阵列。
60、 阵列后的结果。

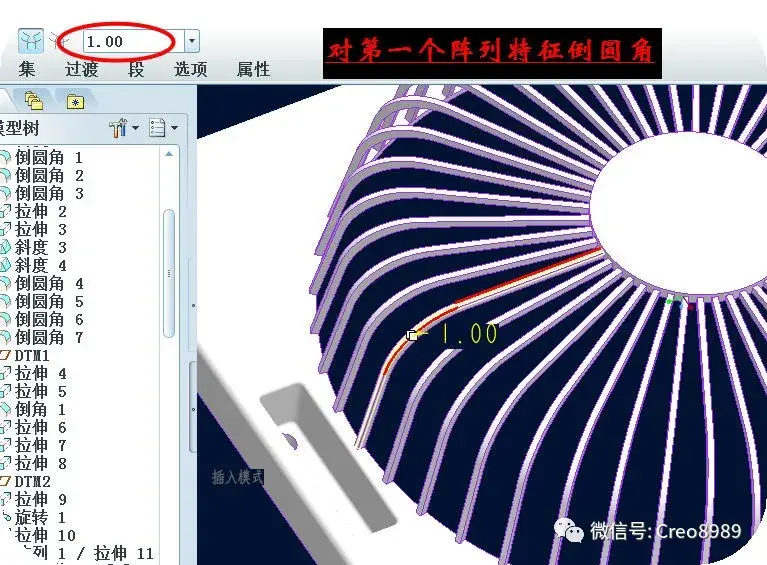

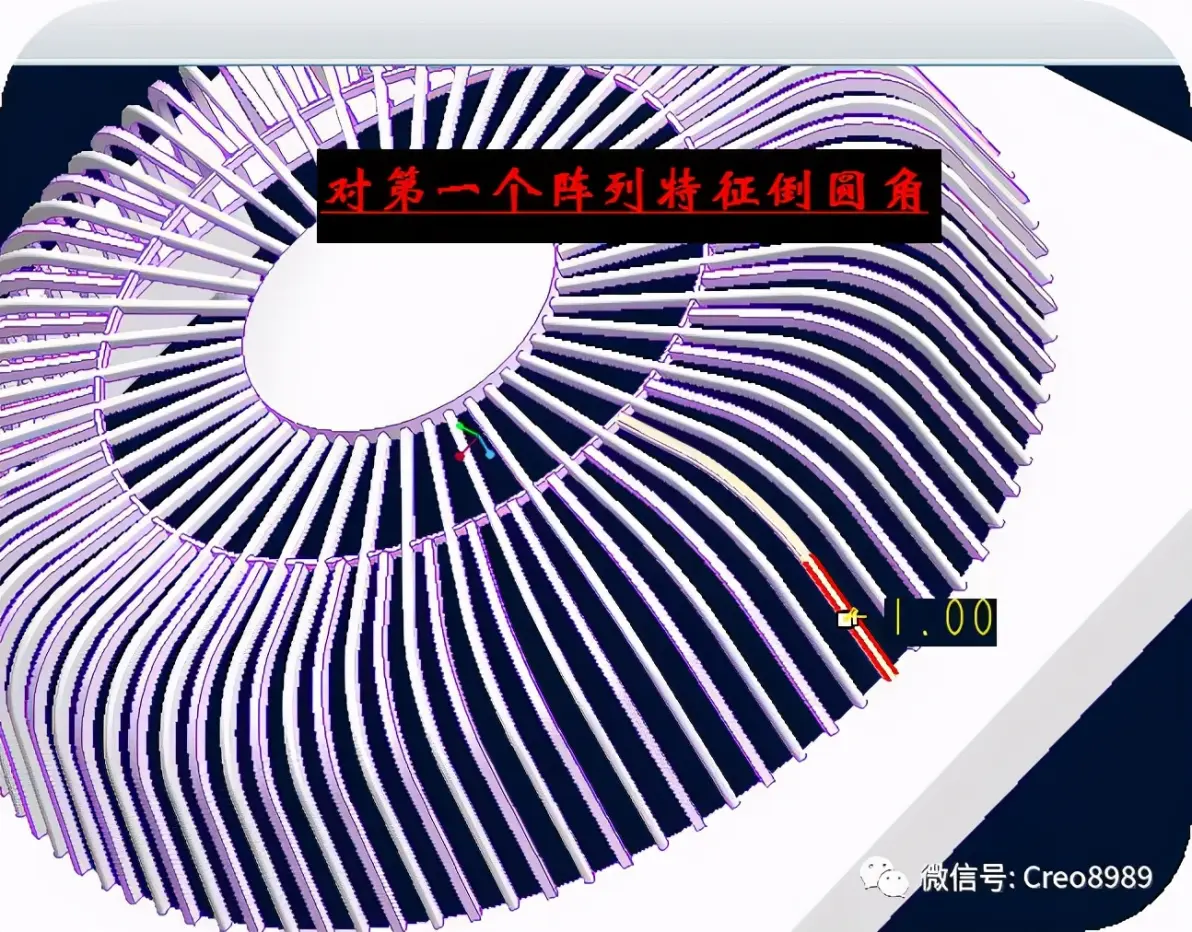

61、 对阵列的第一个对象倒圆角。
62、 将倒圆角特征阵列。

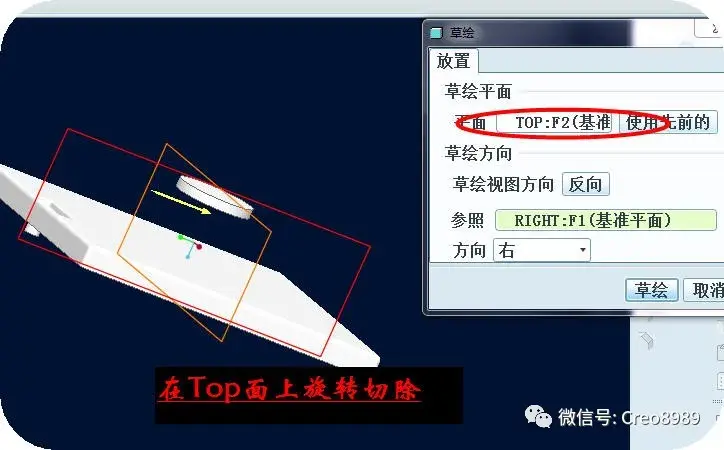

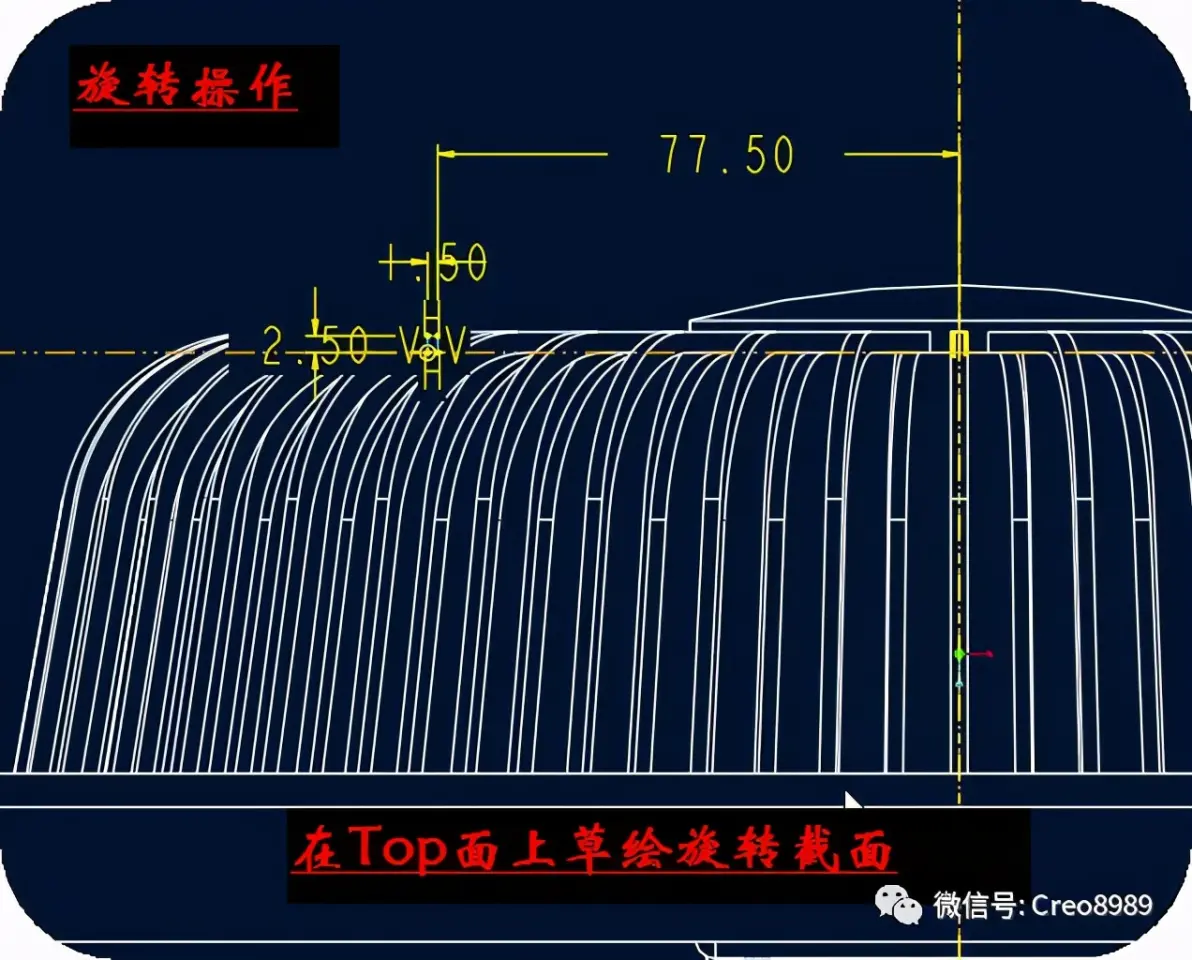

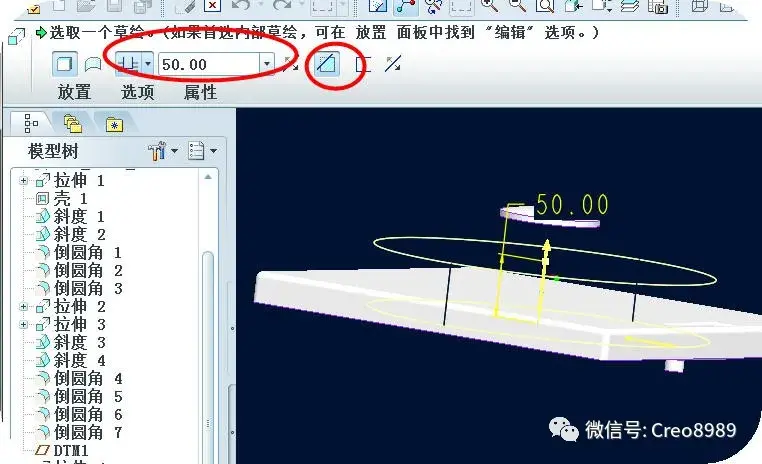

63、 在top面上草绘，创建旋转特征。
64、 旋转得到的加强筋。

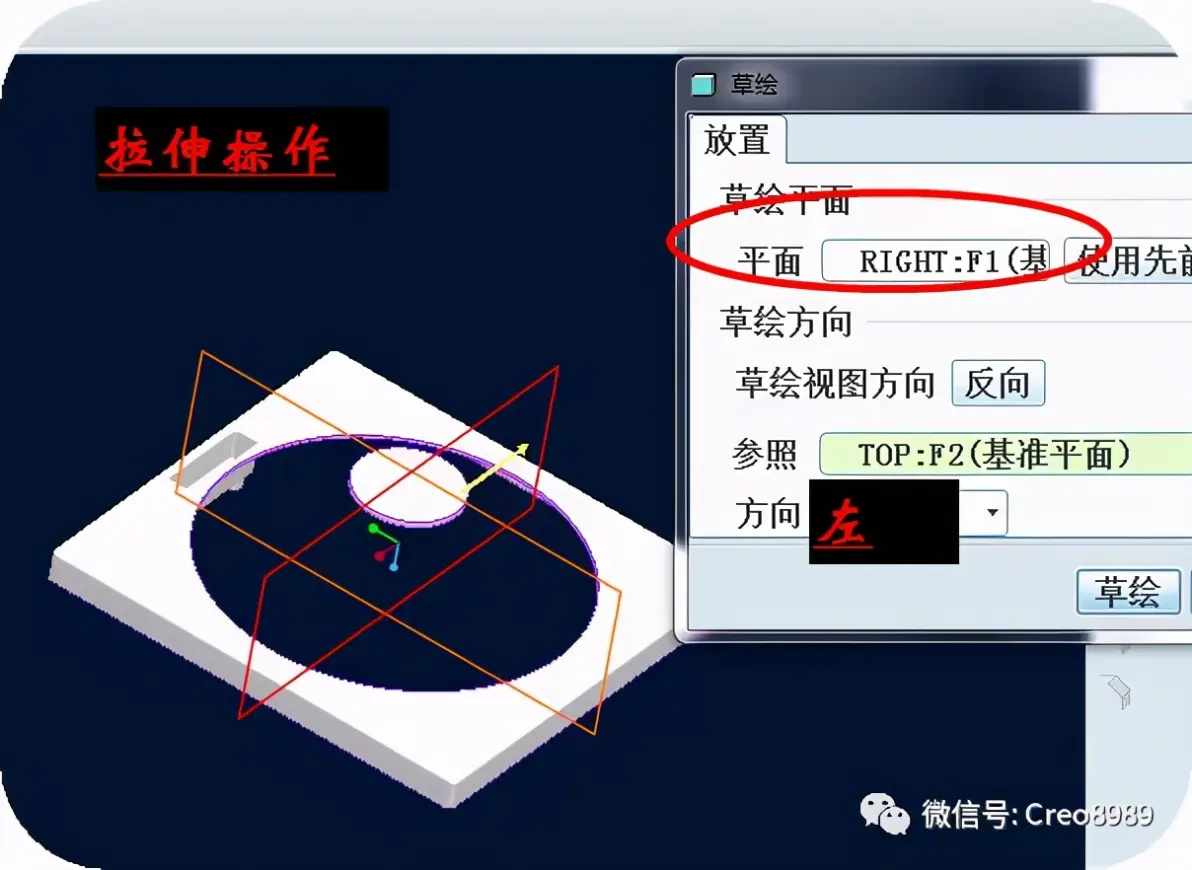

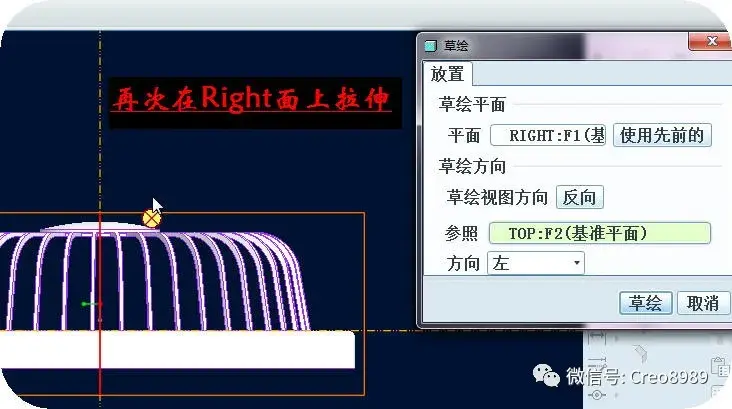

65、 在Right面上拉伸。

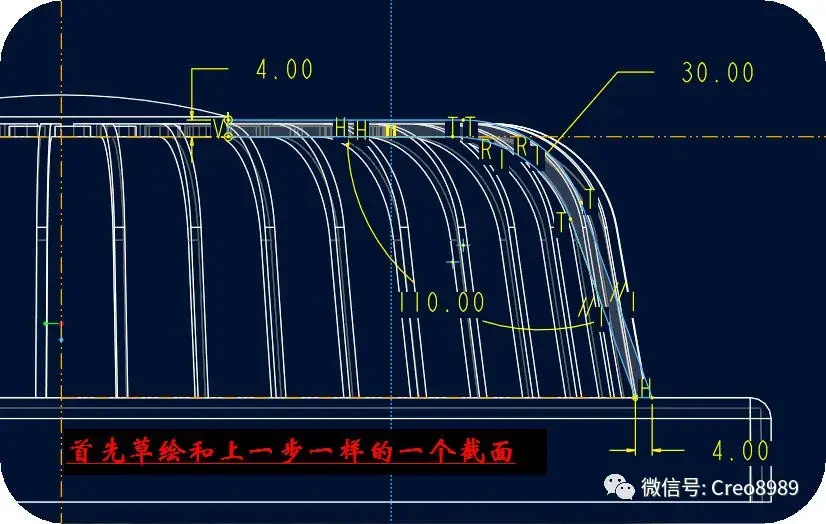

66、 由于这里草绘不好做，先绘制和上一个拉伸一样的截面。

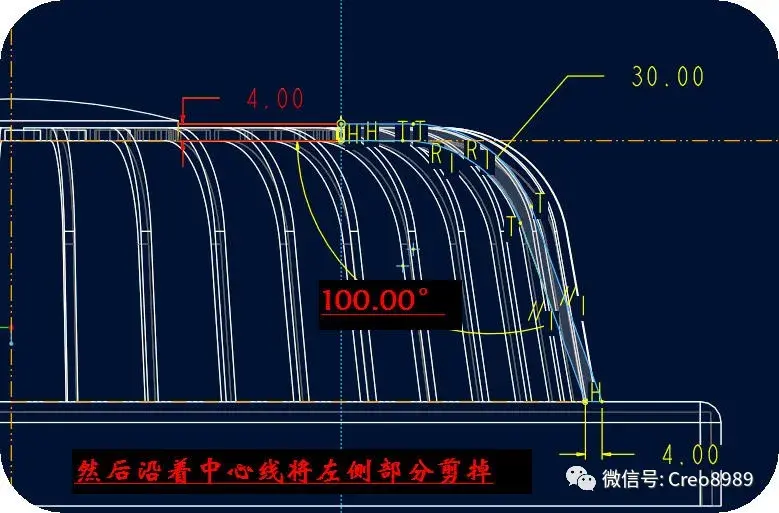

67、 沿着中心线，将左侧的部分剪掉。

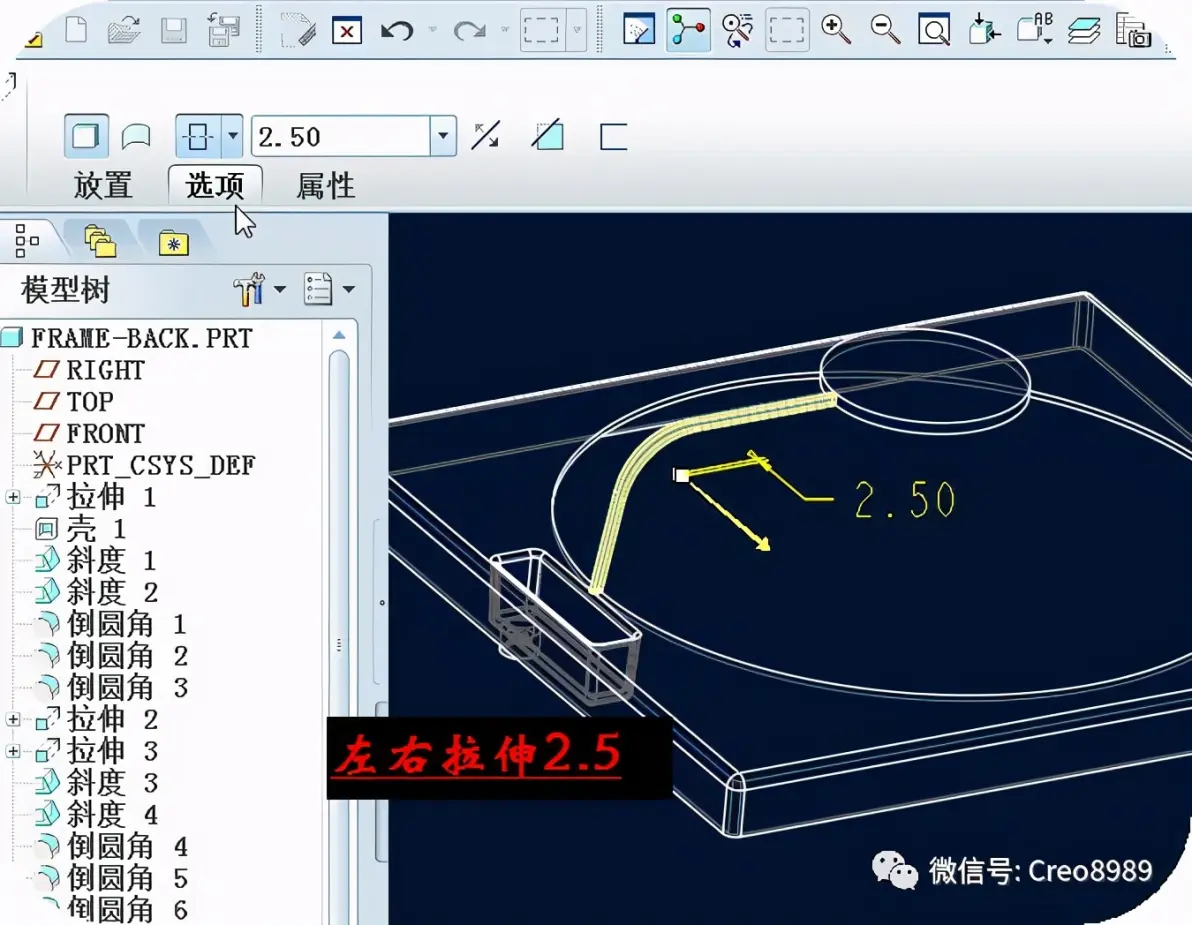

68、 左右拉伸2.5

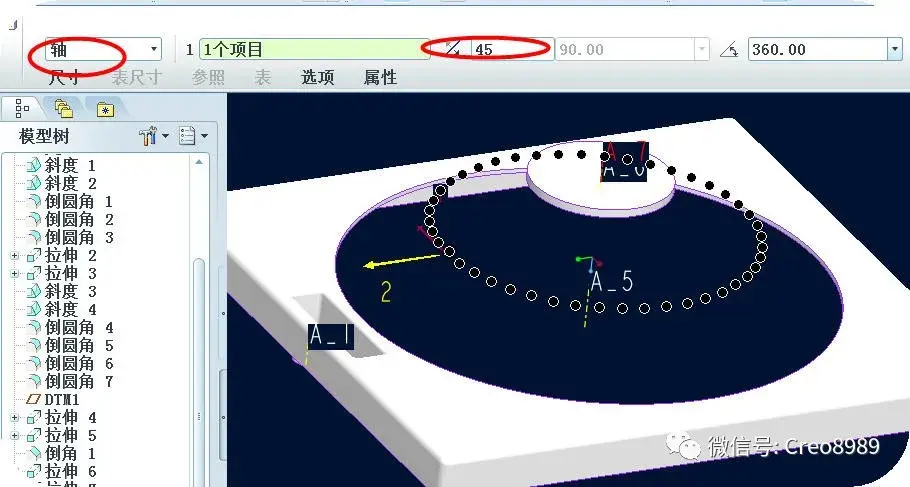

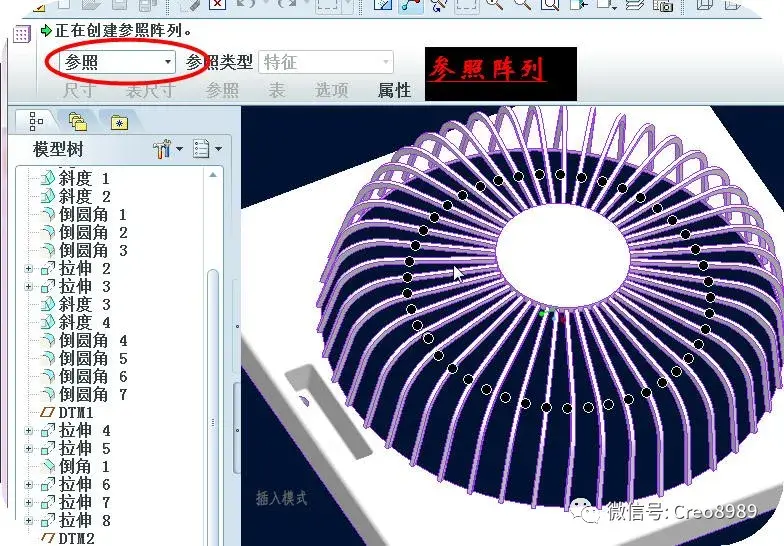

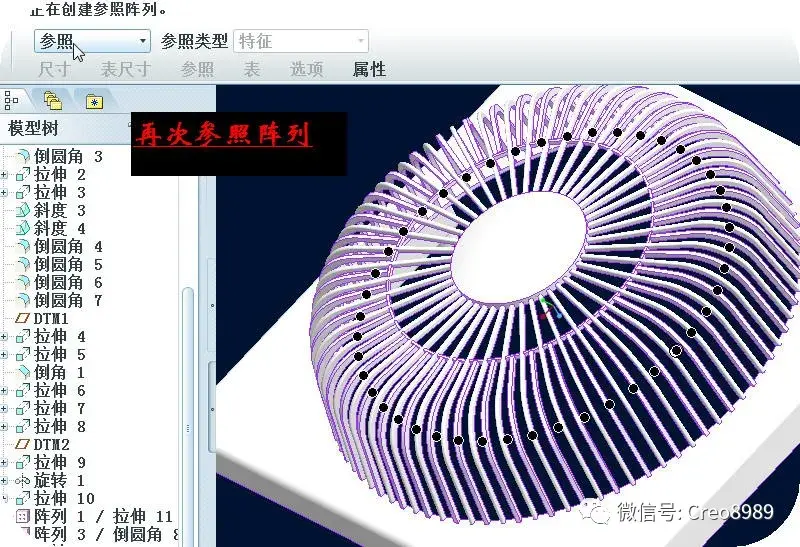

69、 对上一步的拉伸特征进行轴阵列。
70、 设置阵列的参数。

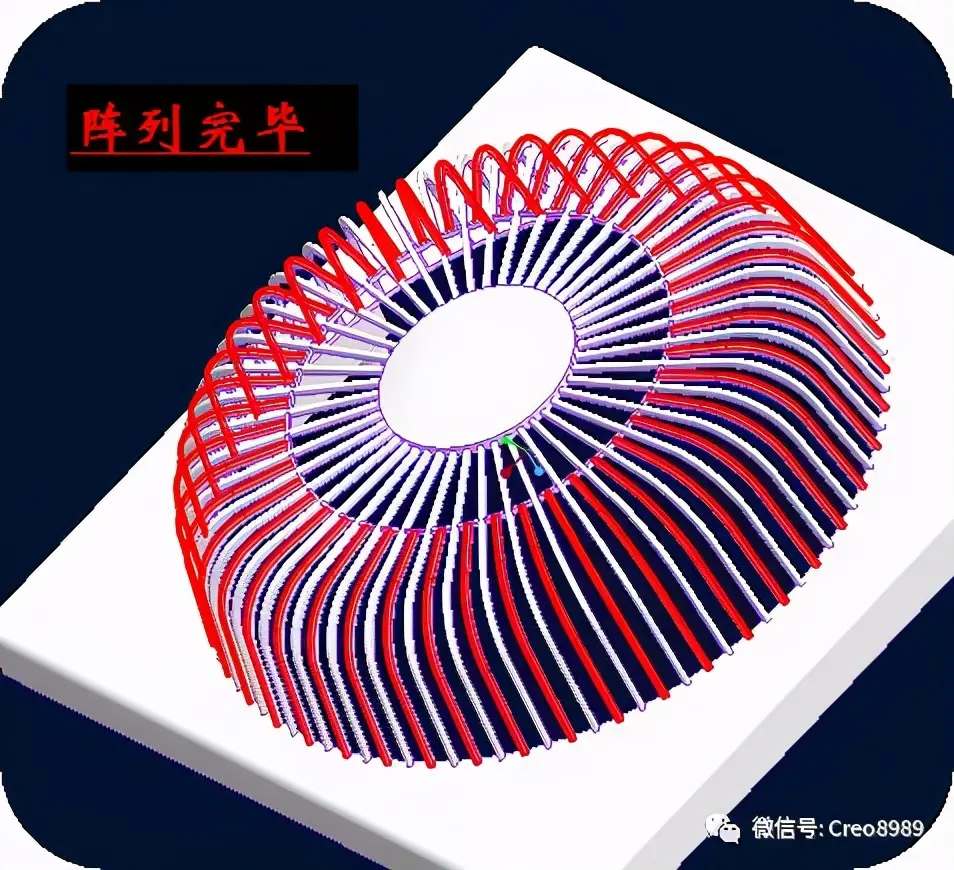

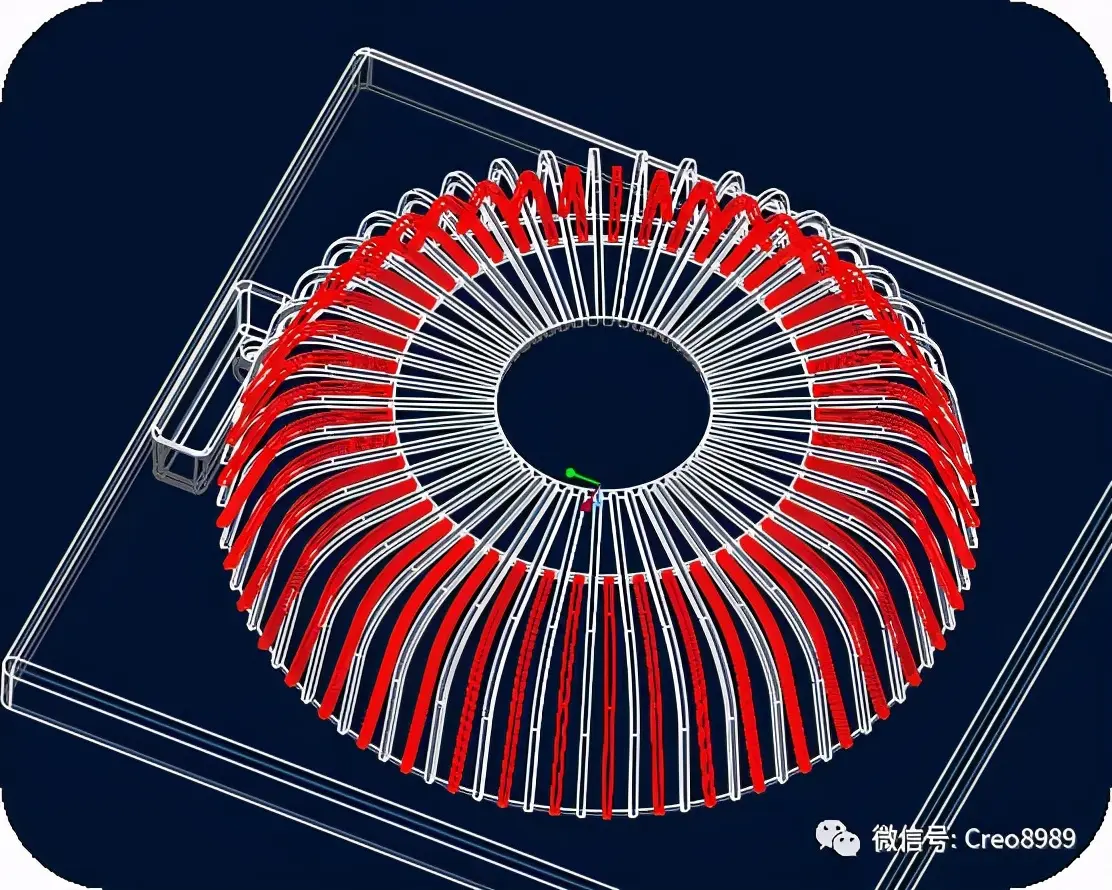

71、 得到的阵列结果。
72、 对上一步阵列的第一个对象倒圆角。
73、 对倒圆角特征进行阵列。
74、 圆角阵列完毕。

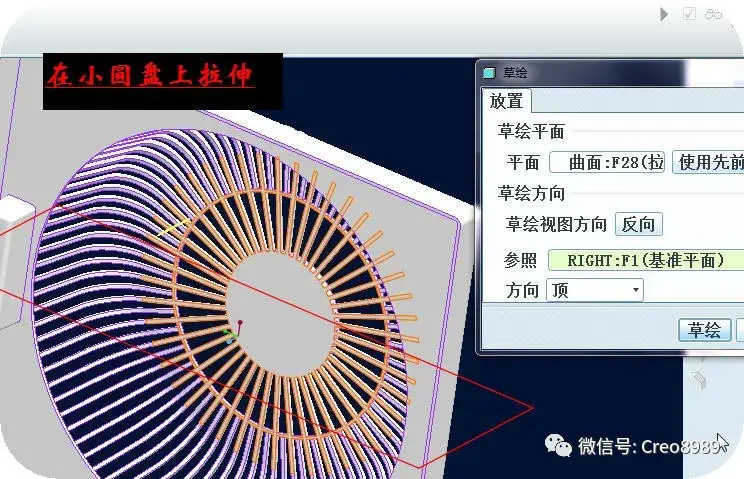

75、 在小圆盘上拉伸。
76、 草绘拉伸截面。

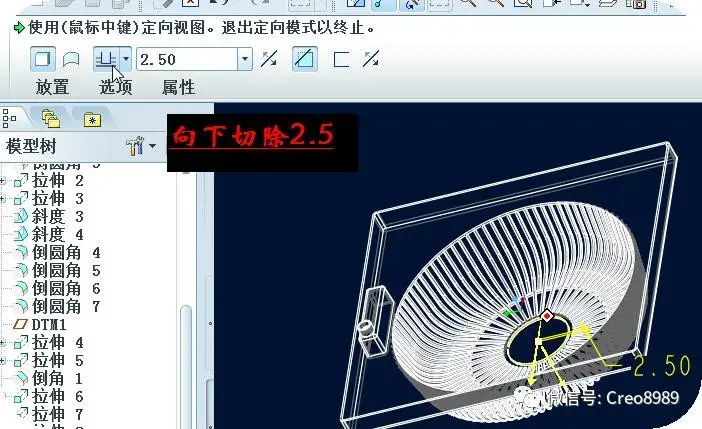

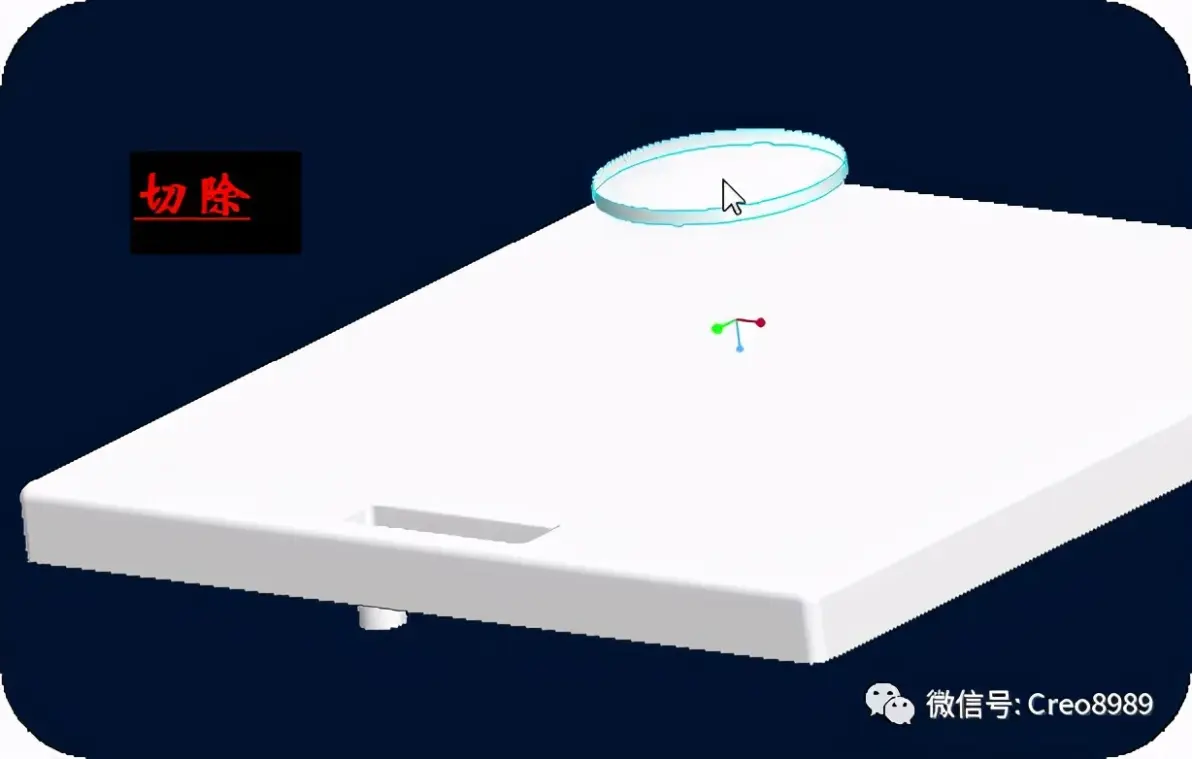

77、 向下切除2.5，形成一个槽。

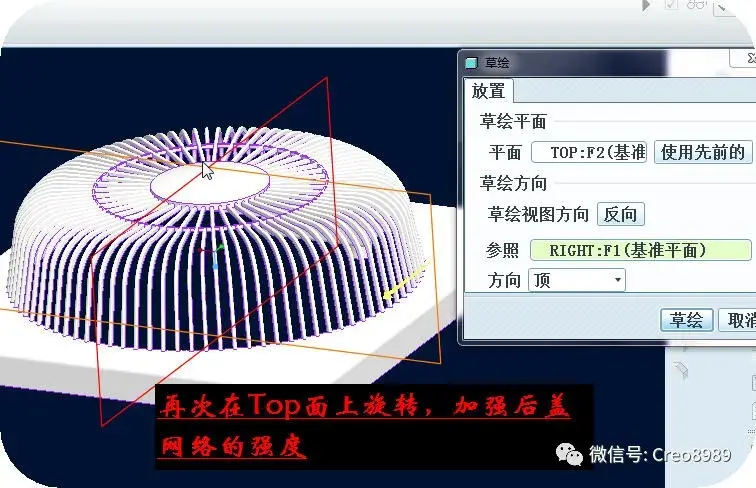

78、 再次旋转，加强网络的强度。

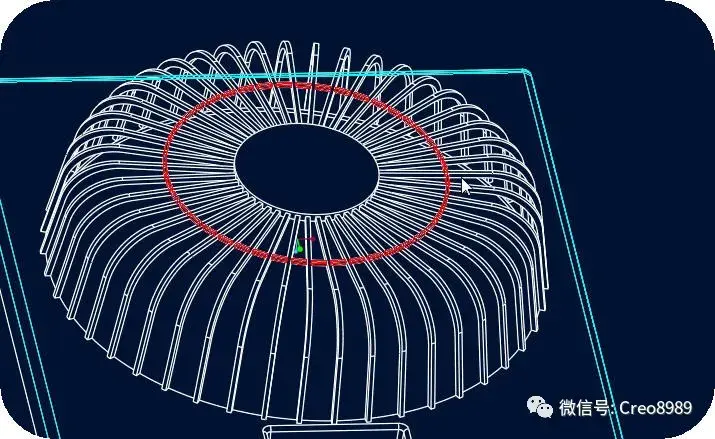

79、 得到的加强圈结果。

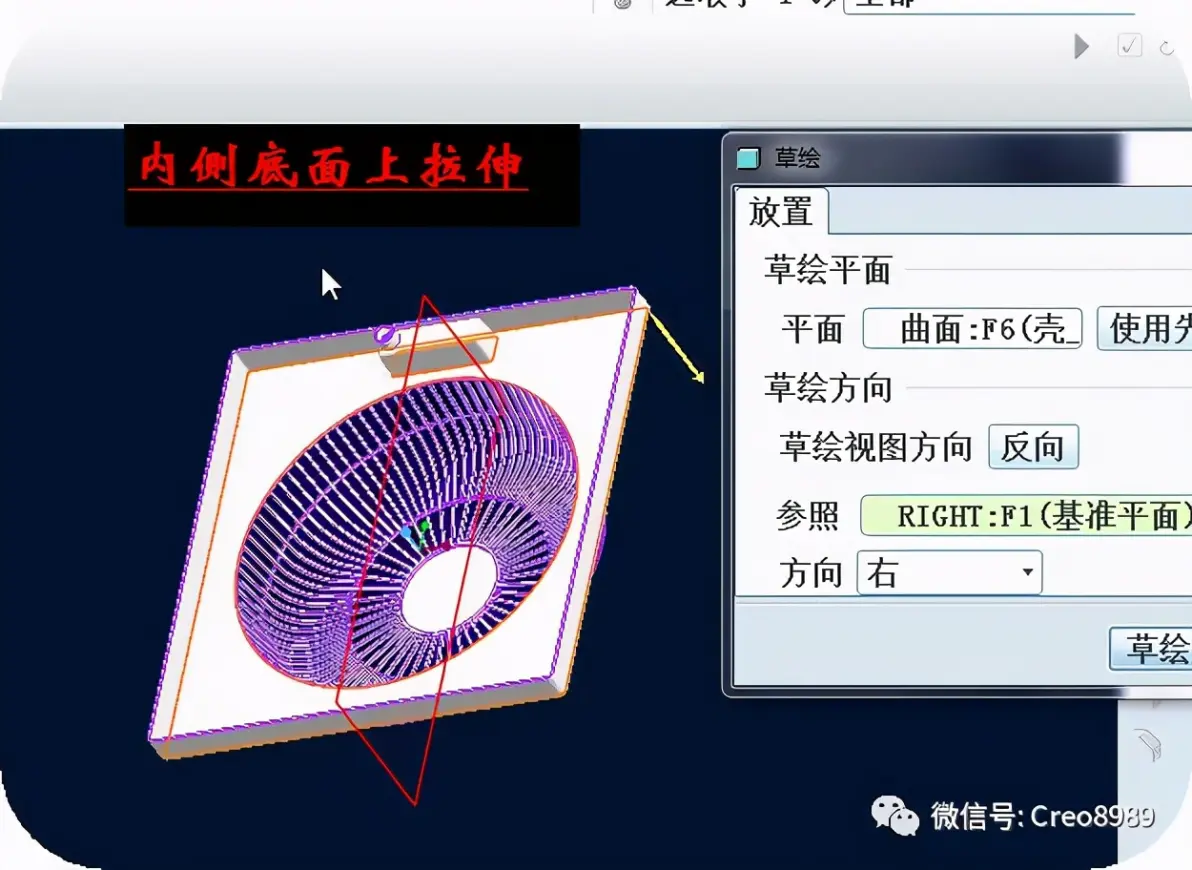

80、 在内侧底面上拉伸。

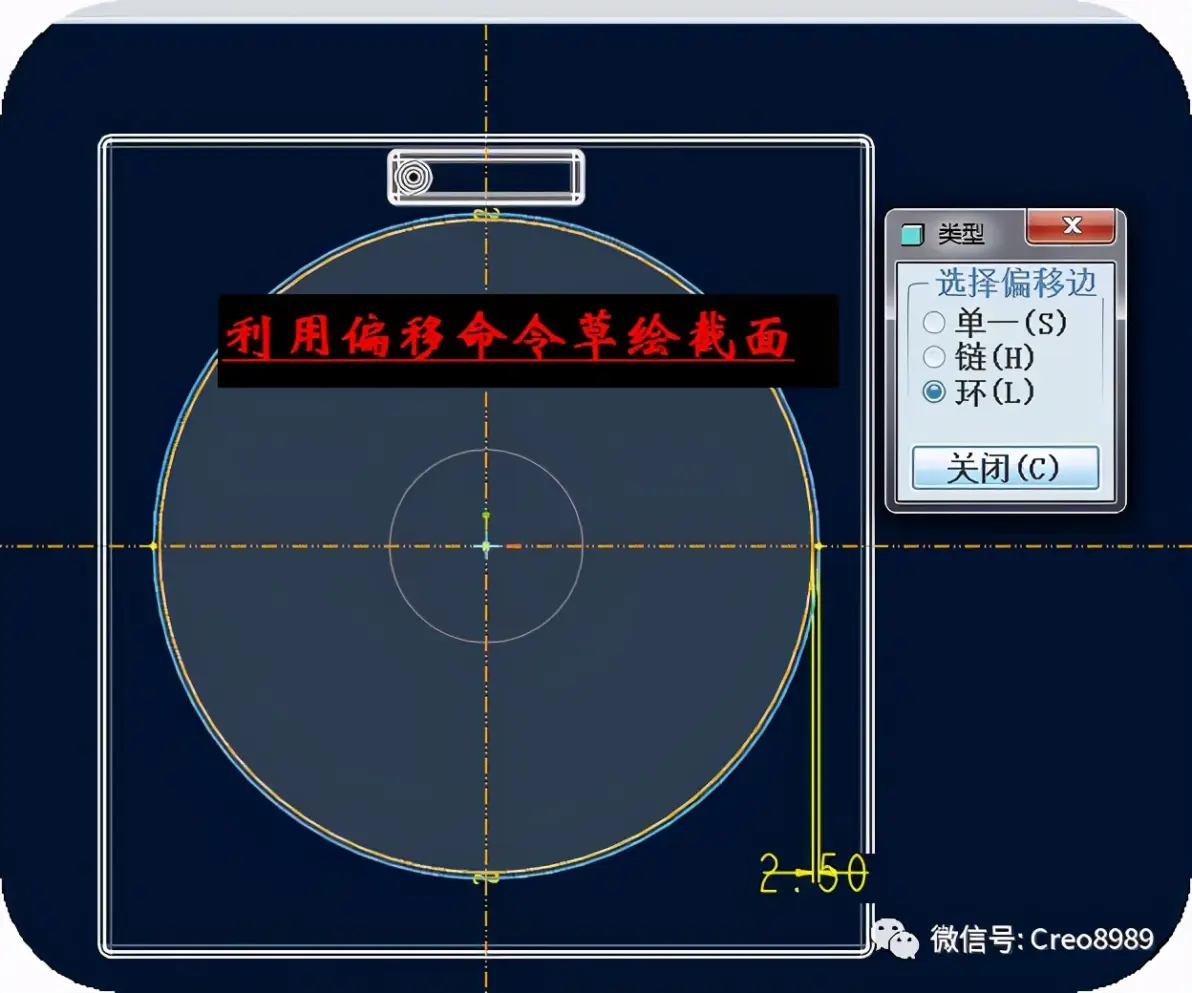

81、 利用偏移命令，草绘拉伸的截面。

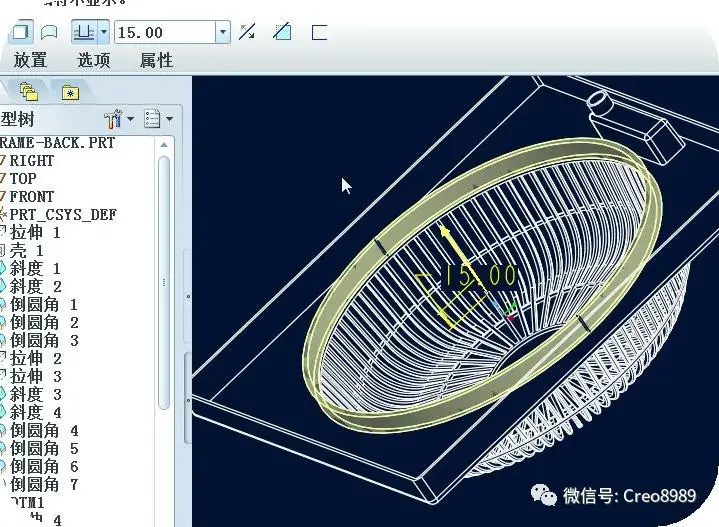

82、 向上拉伸15的距离。

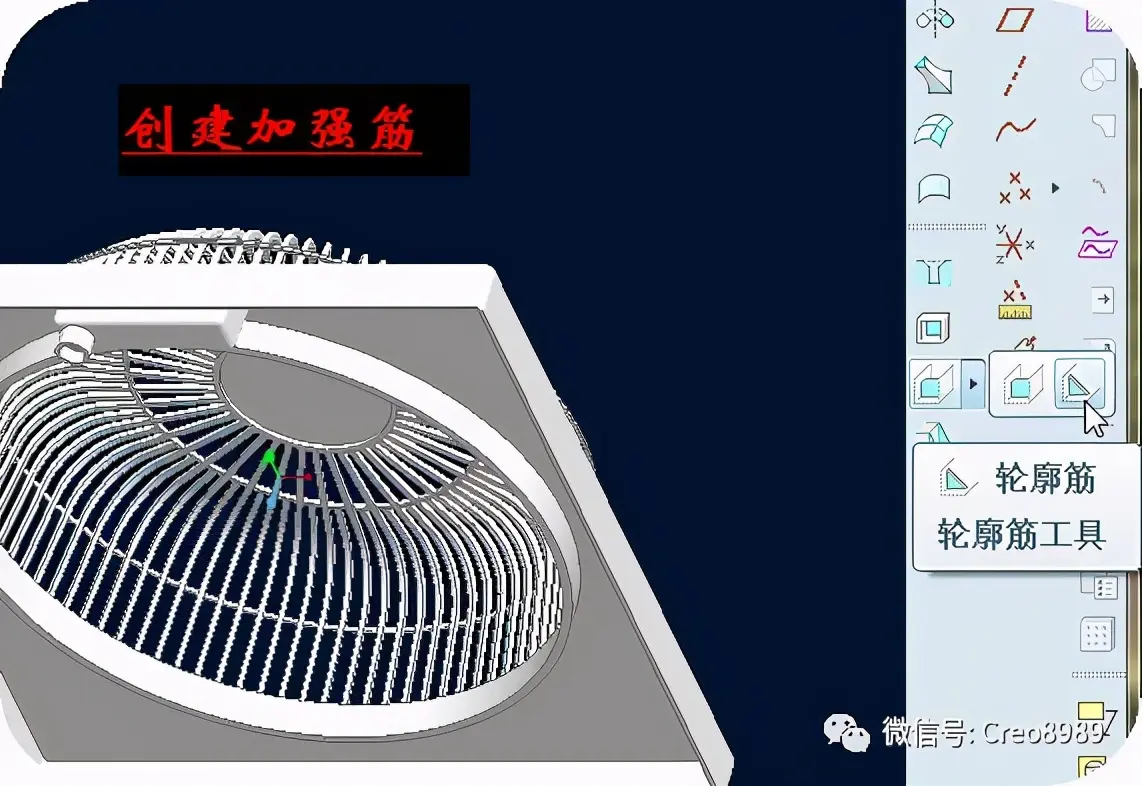

83、 点击“轮廓筋”命令，开始创建加强筋。

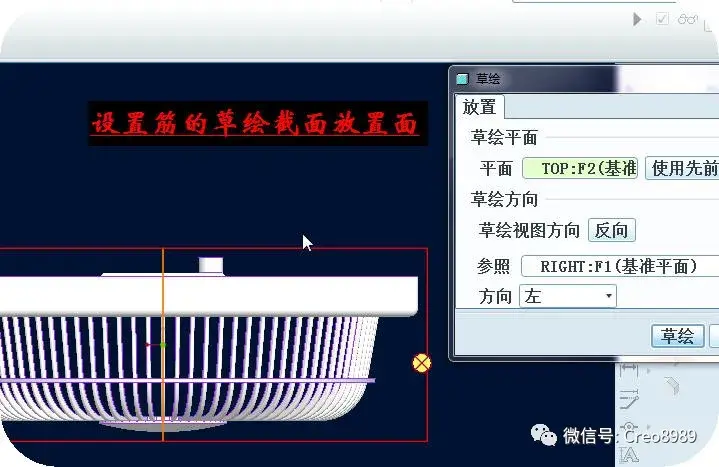

84、 在top面上创建。

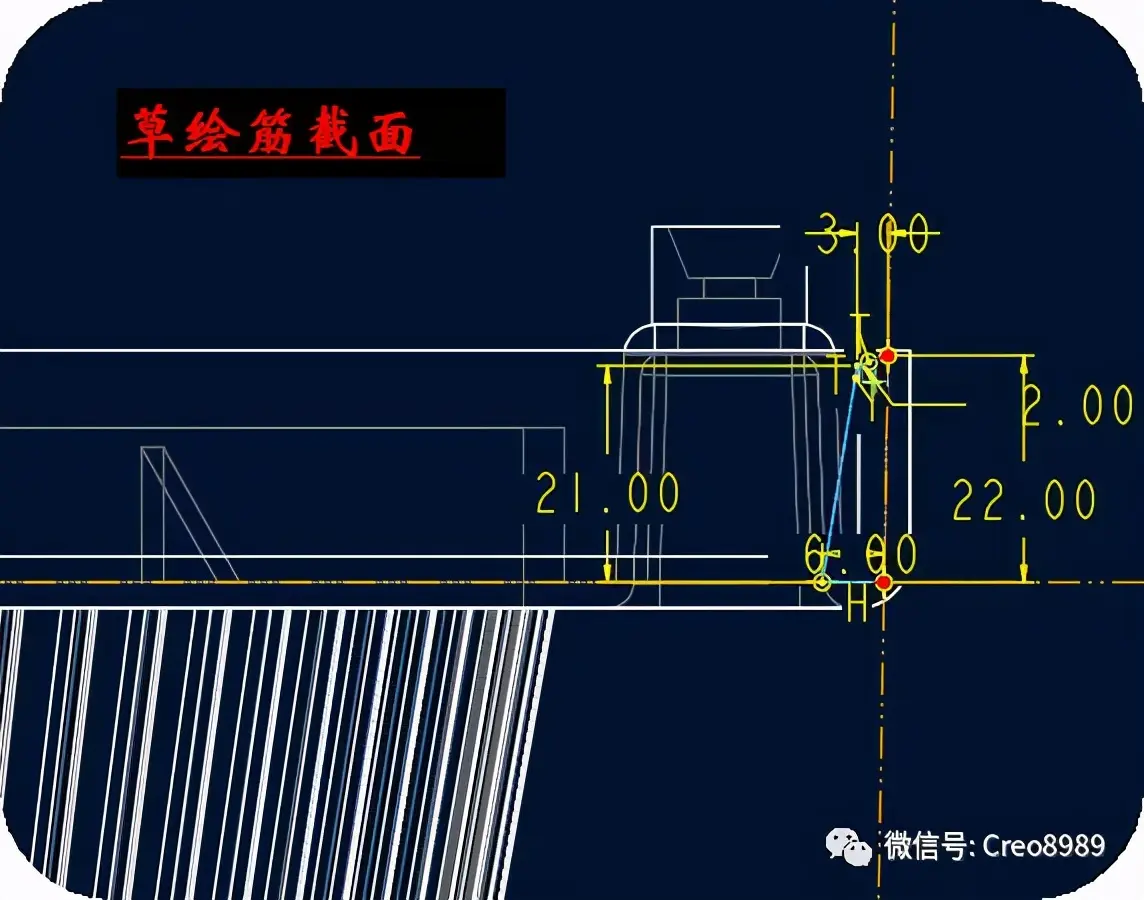

85、 草绘筋截面，注意筋的截面一定是开放的。
86、 设置筋的宽度。

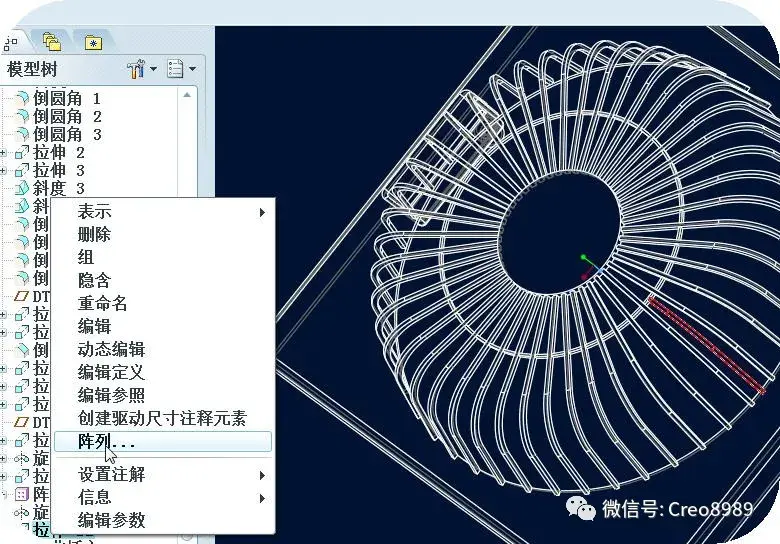

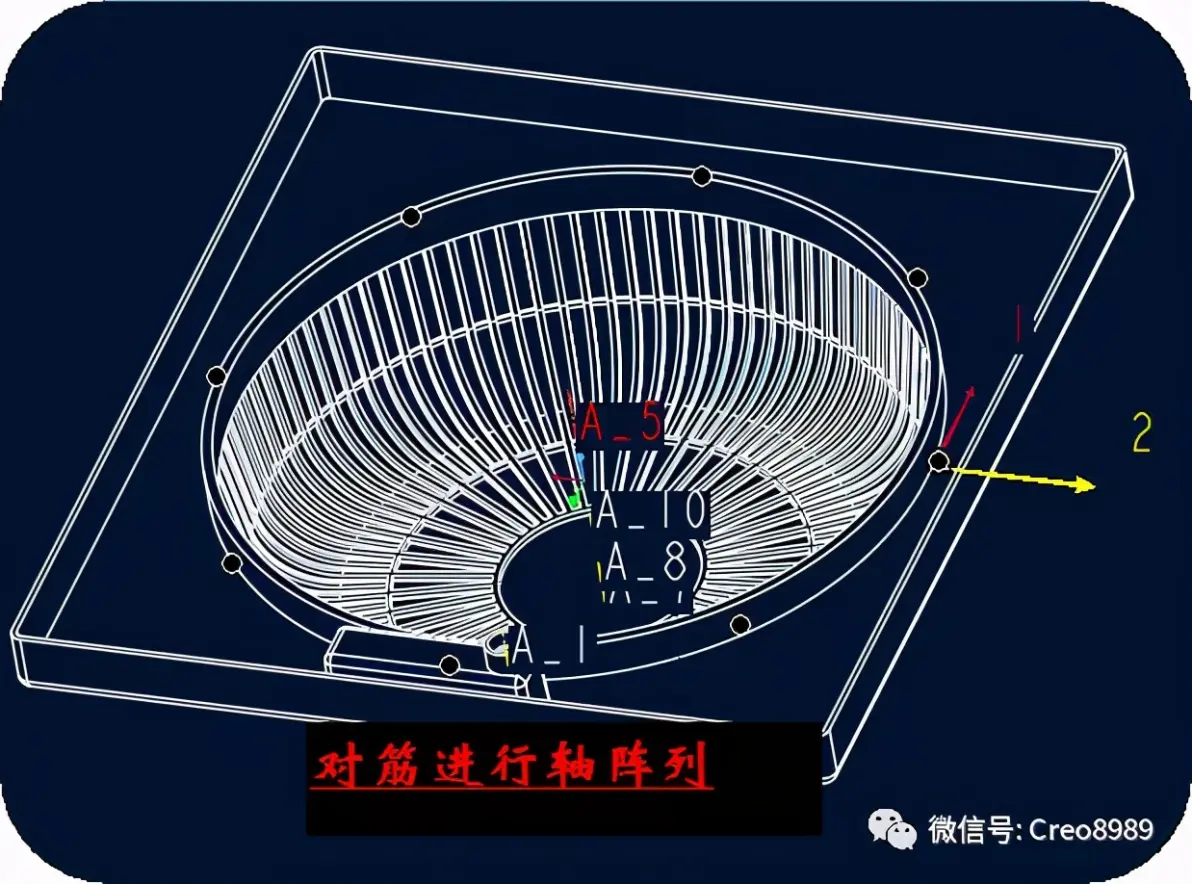

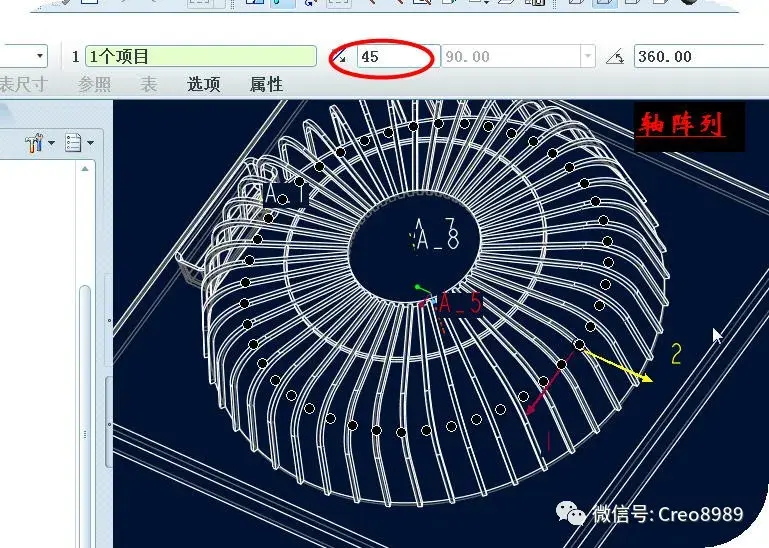

87、 对筋进行轴阵列。

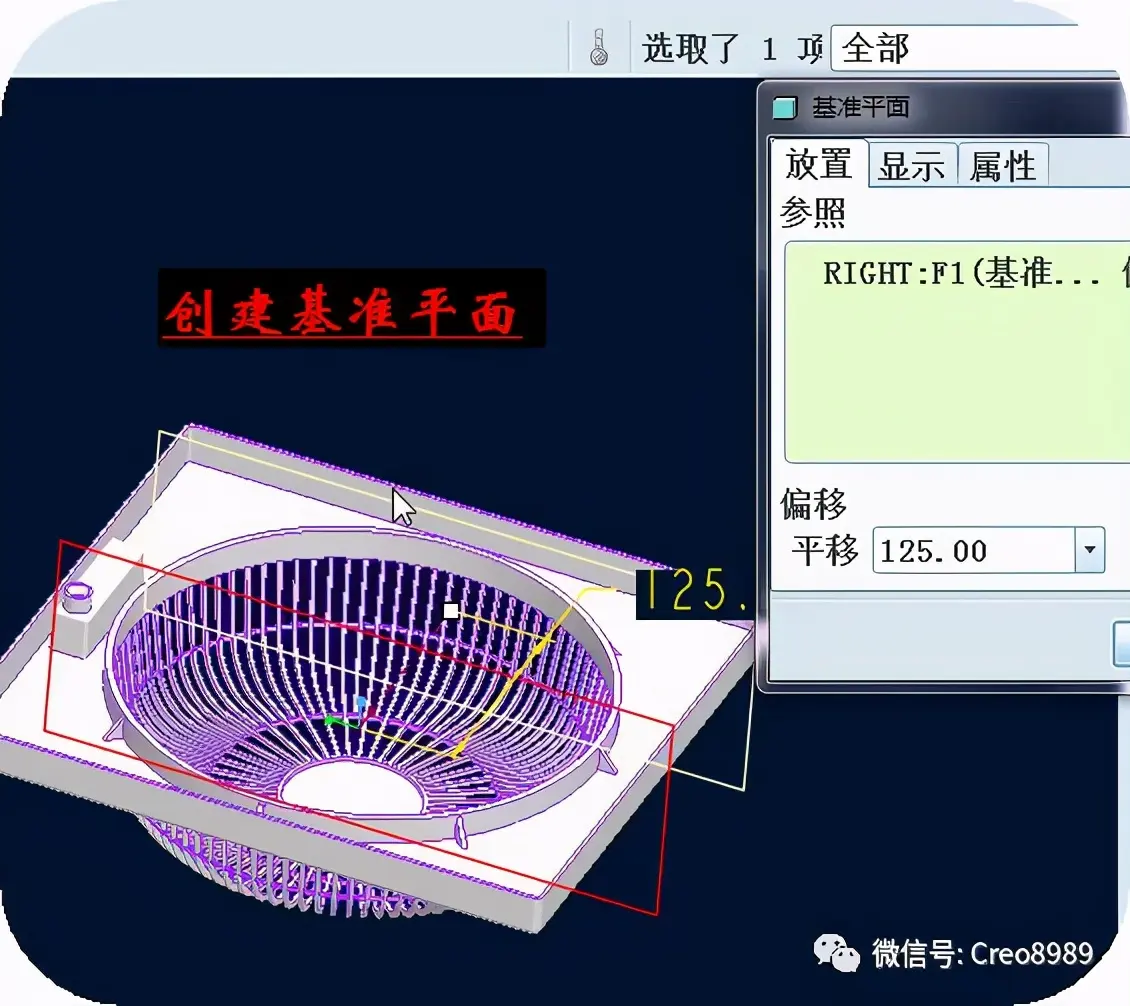

88、 参照right基准平面创建一个新的基准平面。

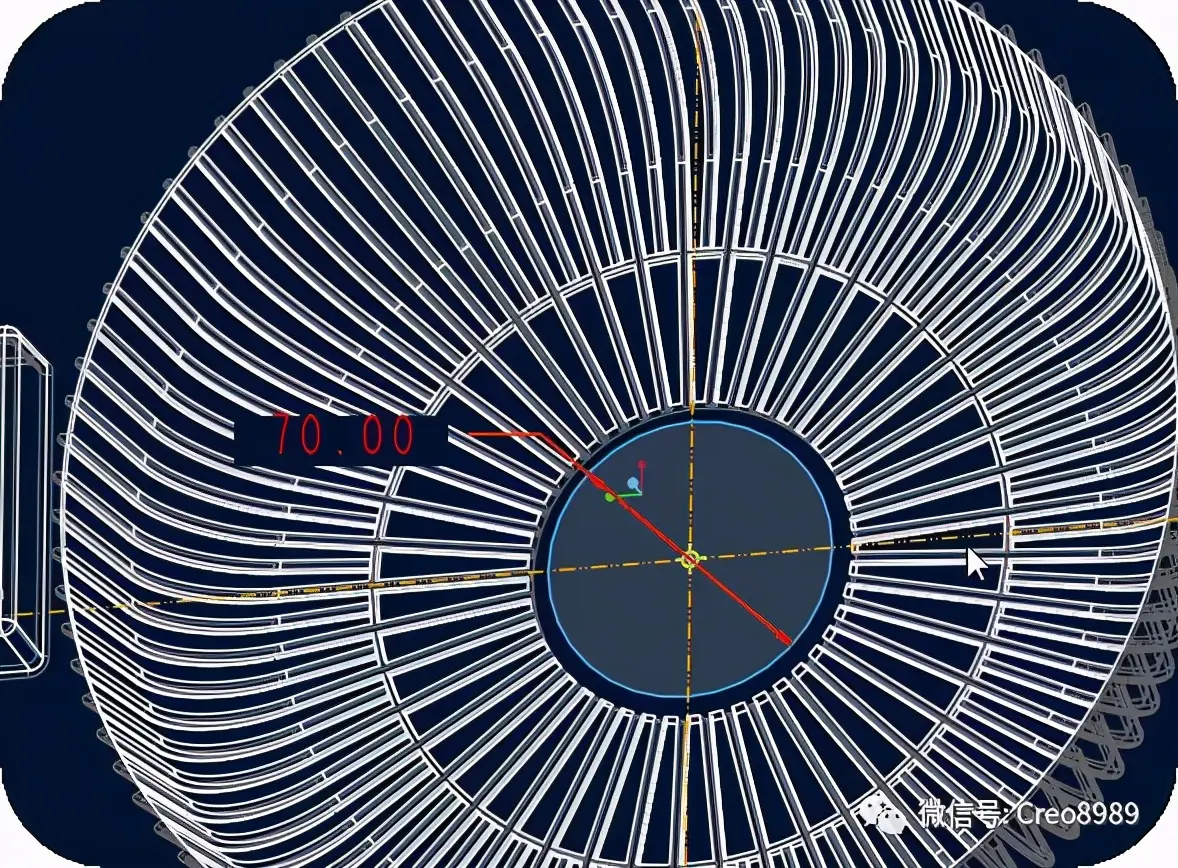

89、 注意参照，草绘筋的截面。

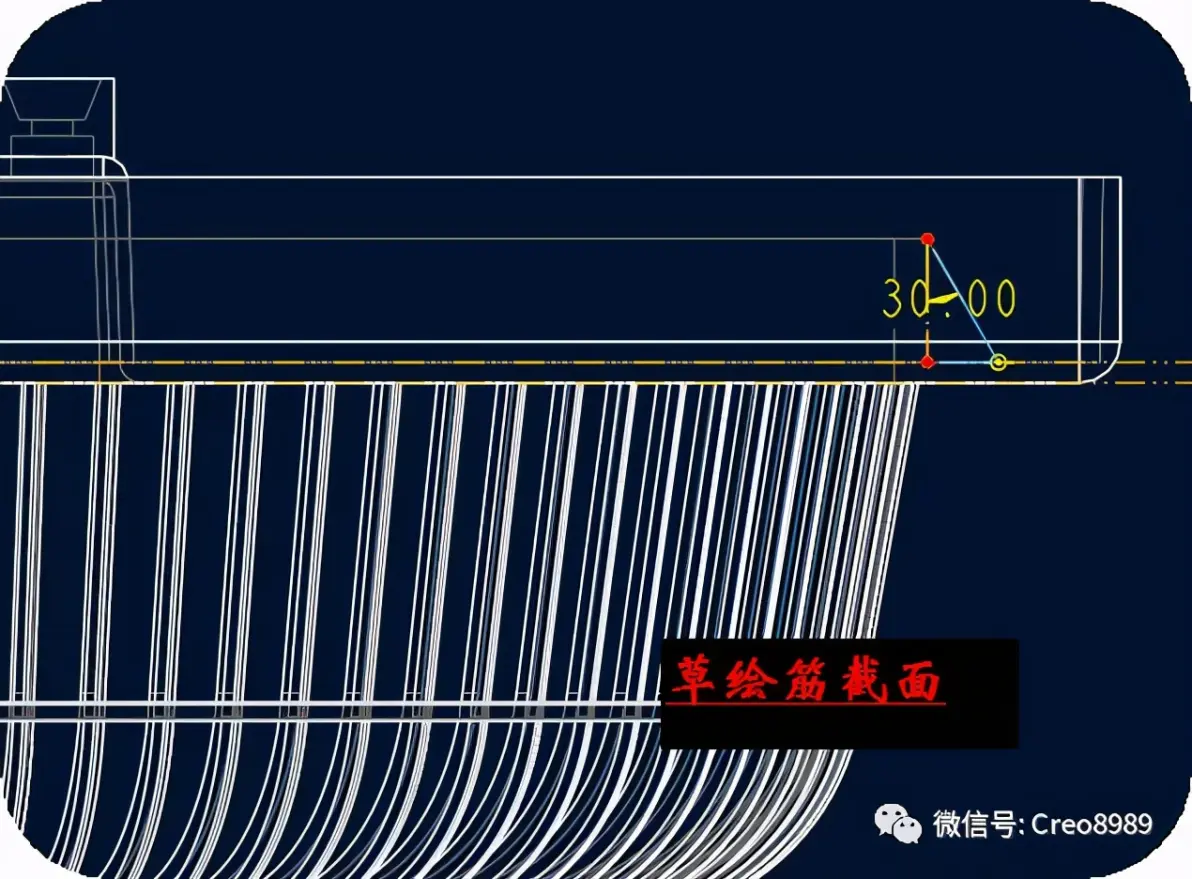

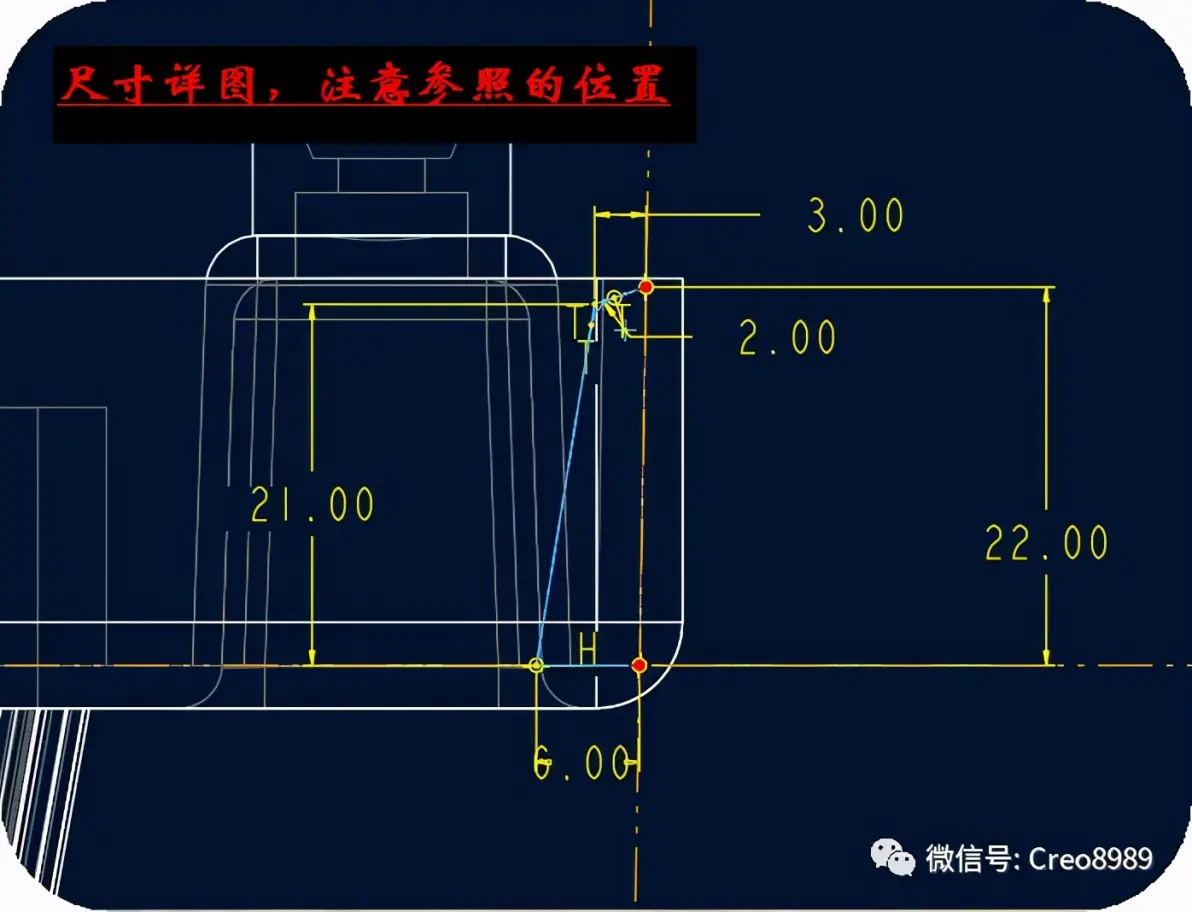

90、 截面尺寸详图。

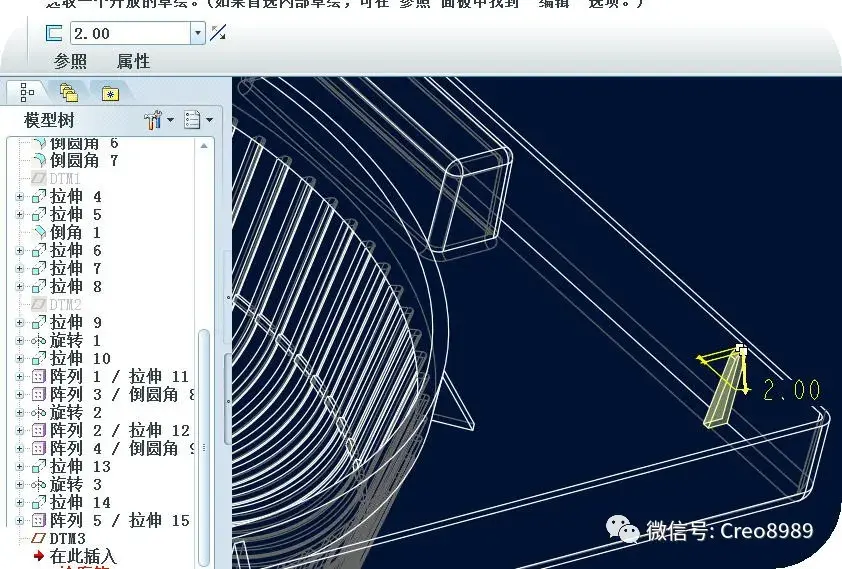

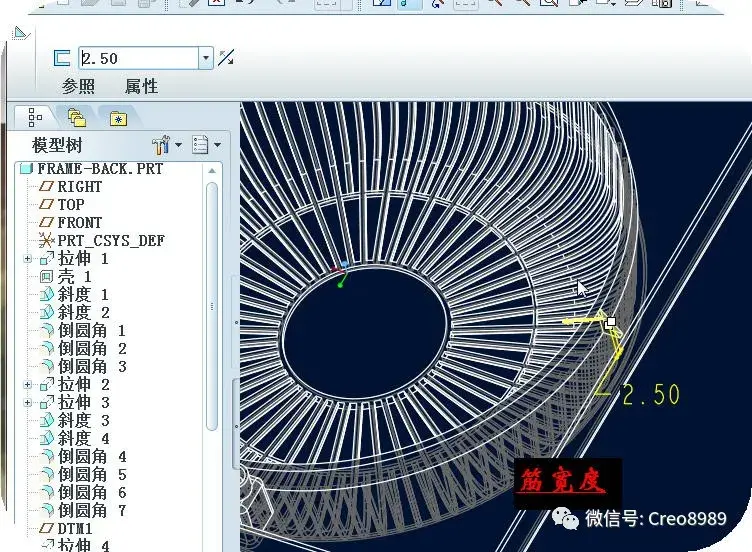

91、 筋的宽度为2。

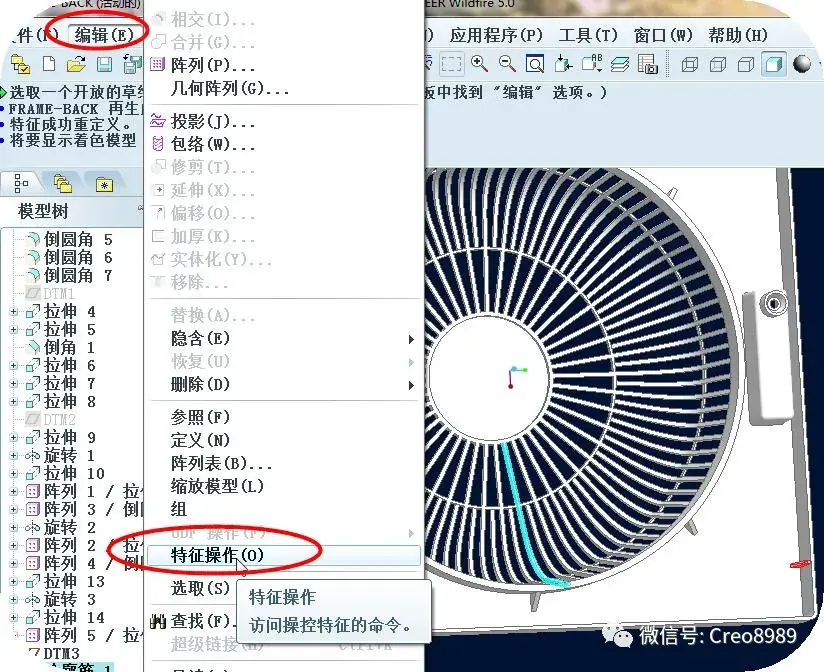

92、 依次点击【编辑】【特征操作】，对筋进行复制操作。

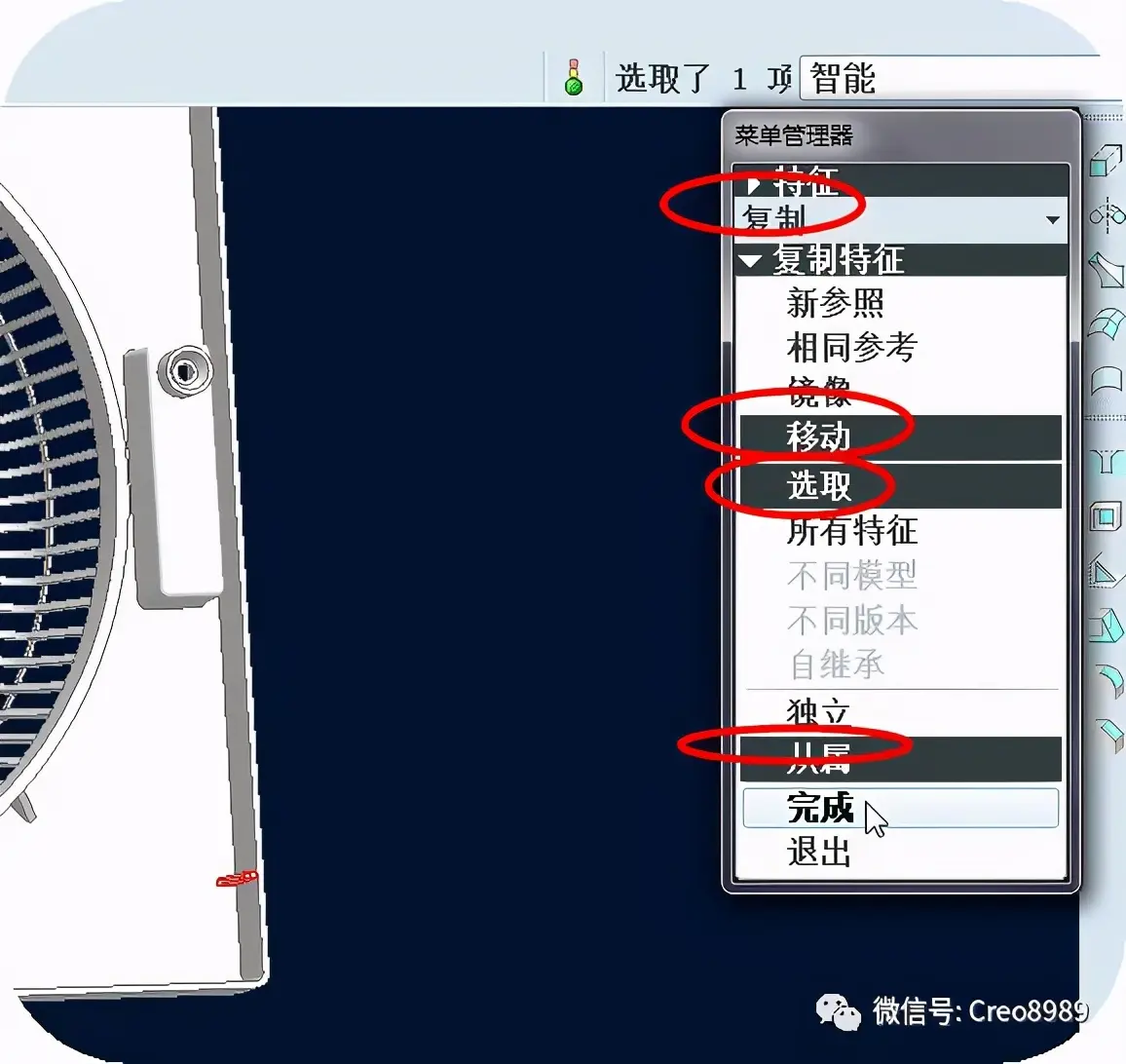

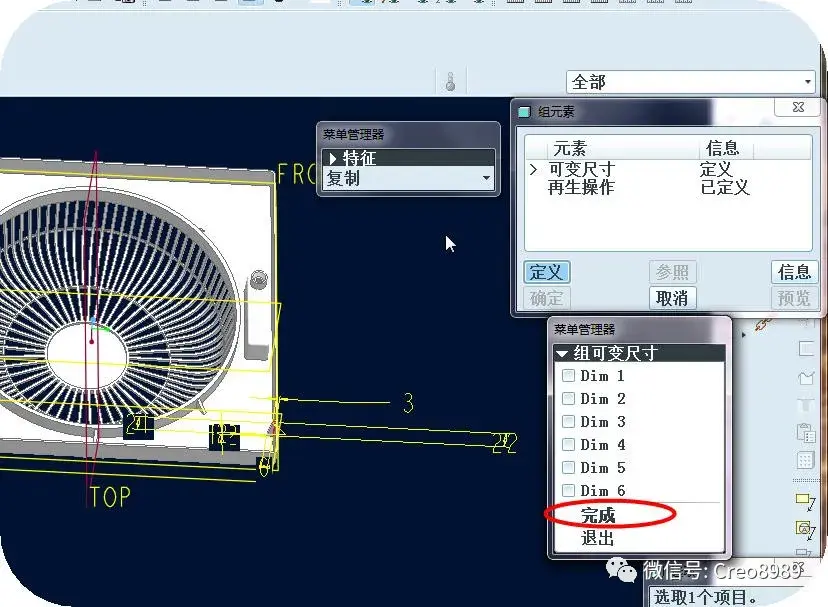

93、 在弹出来的【菜单管理器】下，按下图操作。

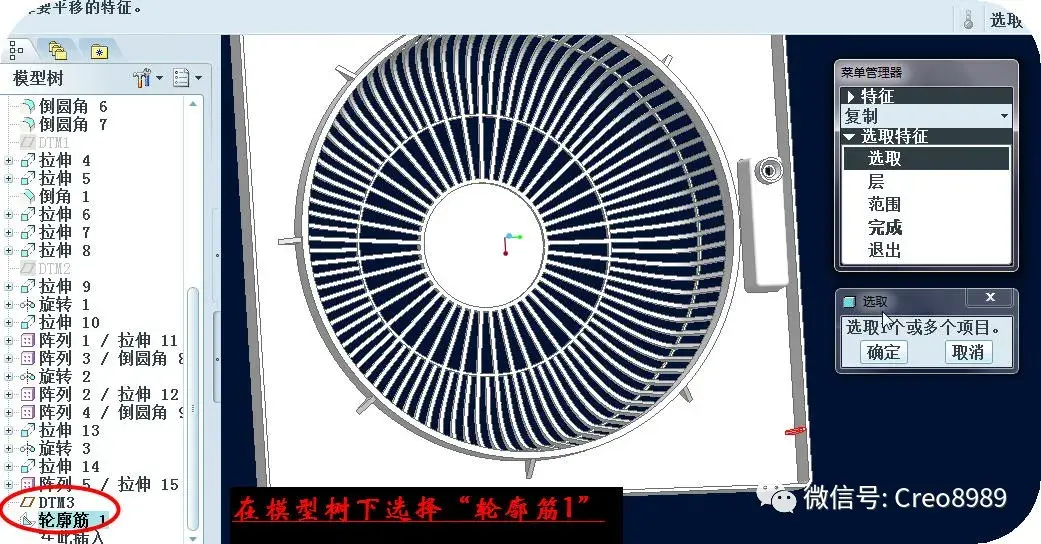

94、 在模型树下，点击选择“轮廓筋1”，作为要操作的对象。

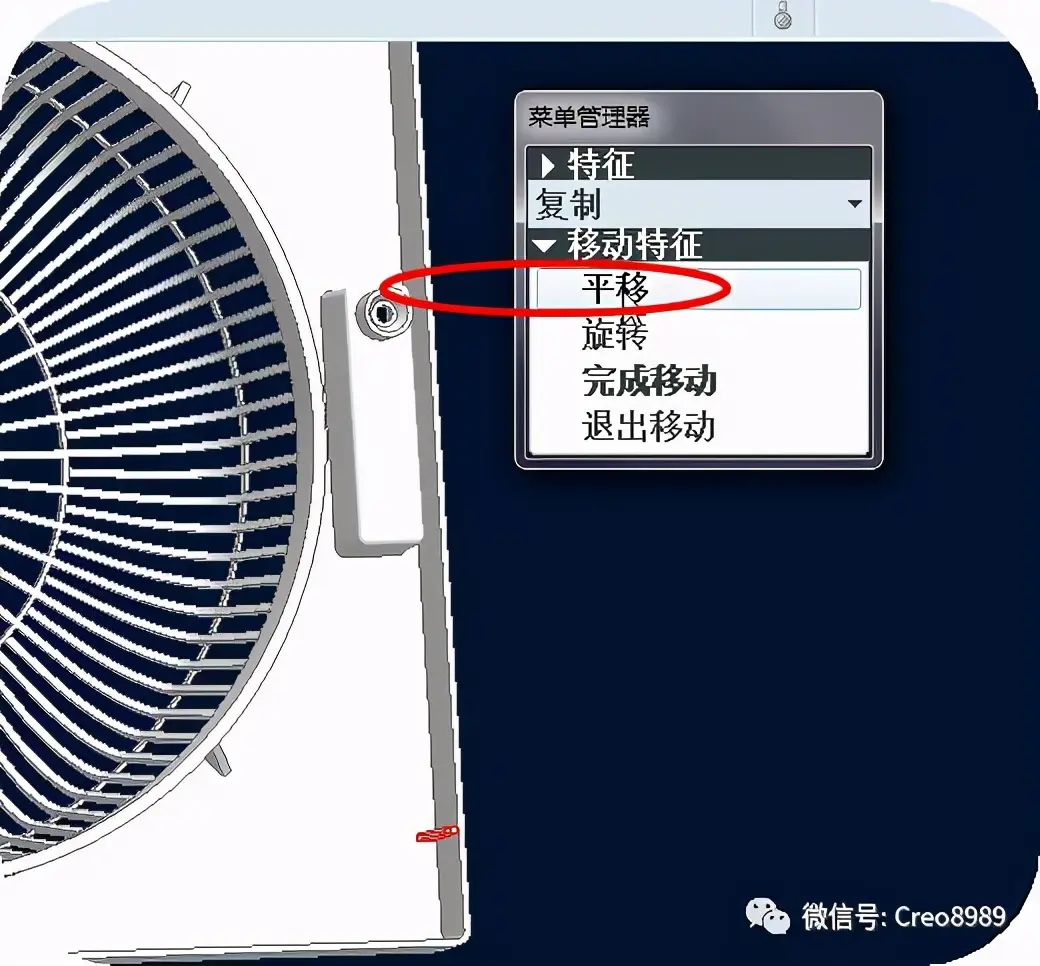

95、 选择“平移”，表示将对象进行平移操作。

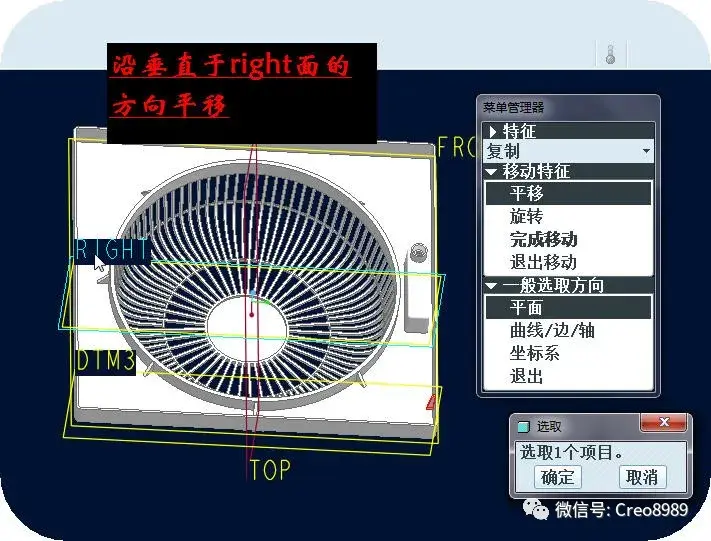

96、 选择right面作为平移参照。

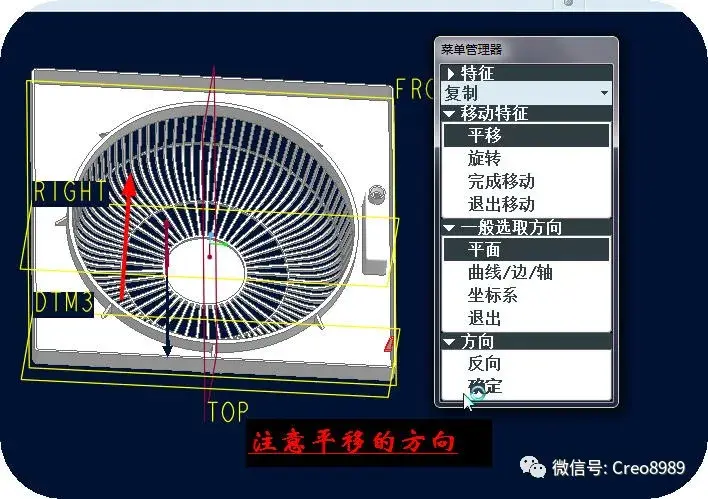

97、 注意箭头的方向代表平移的方向。

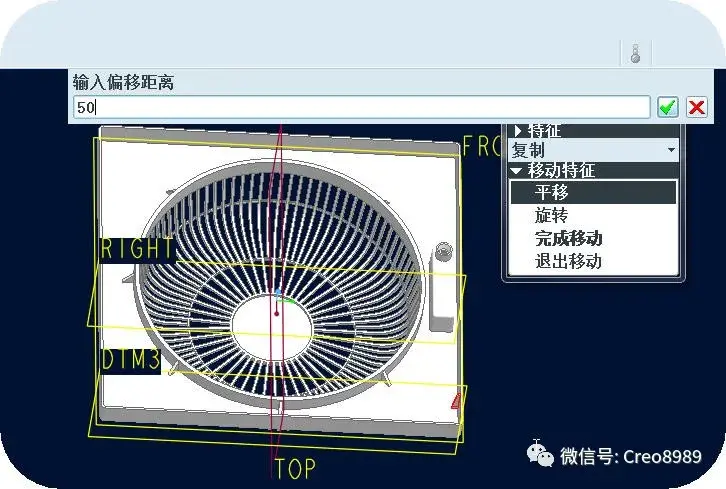

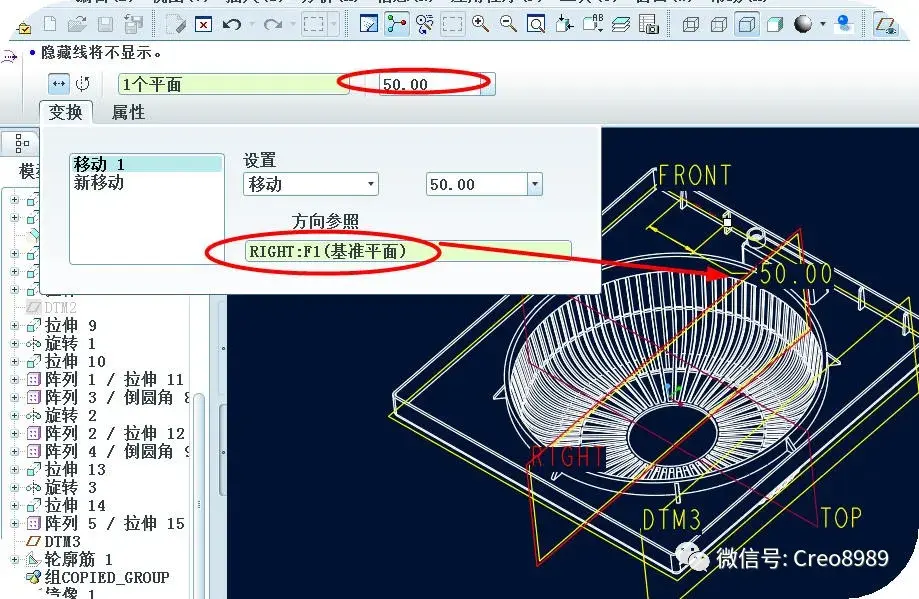

98、 输入偏移的距离。
99、 直接的点击“确定”。
100、 筋特征创建完毕，那么有没有更简单的方法呢?

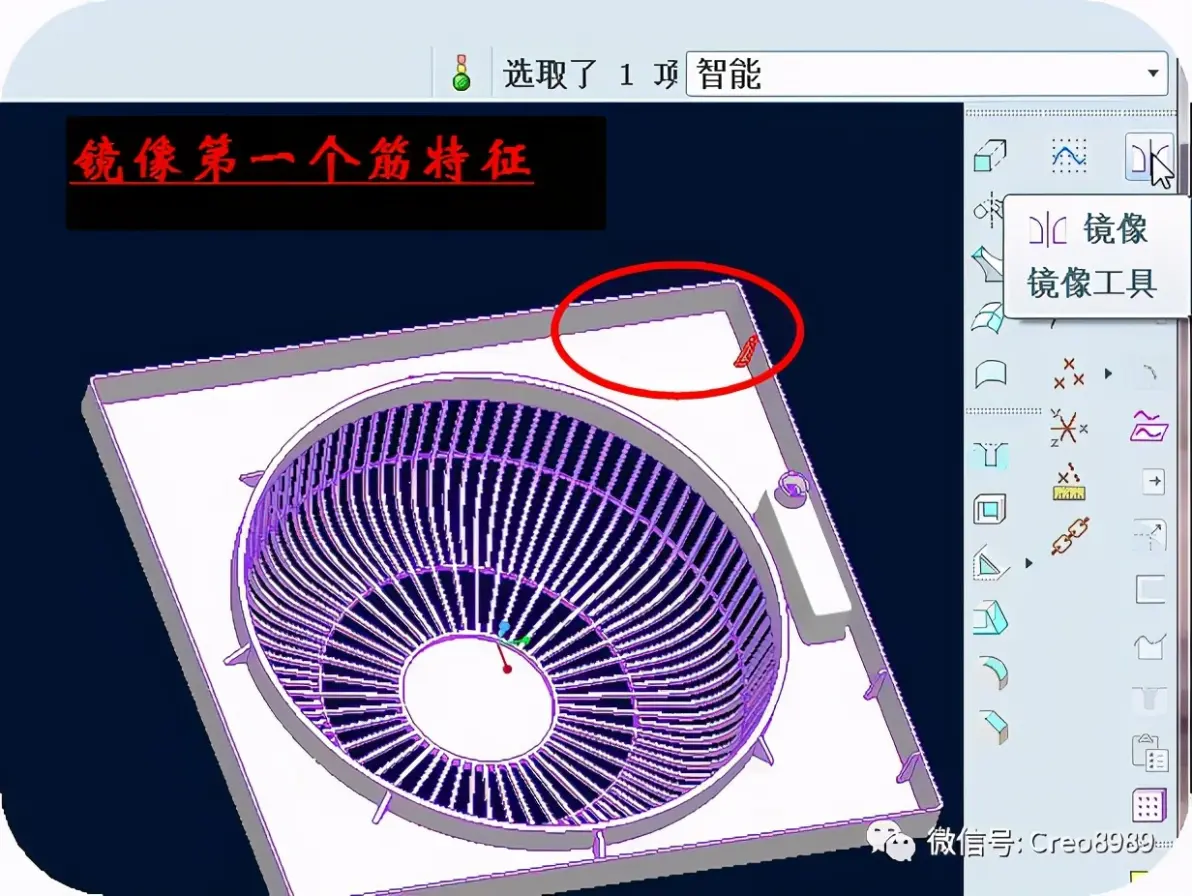

101、 在讲解新的方法前，首先镜像一个筋特征。

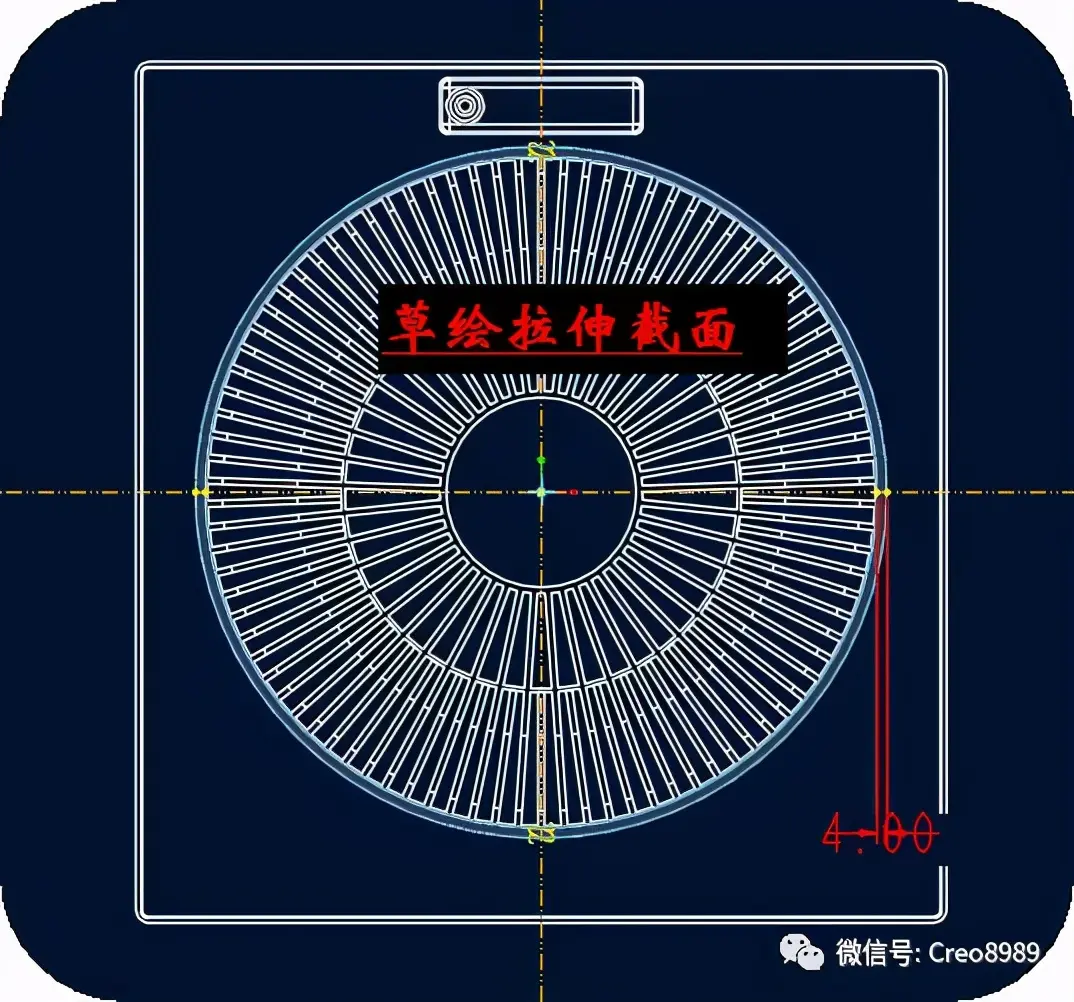

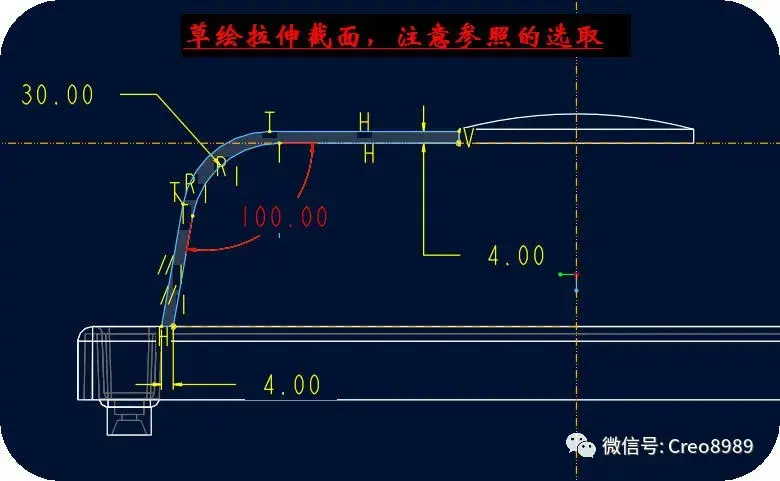

102、 选择筋特征后，复制。

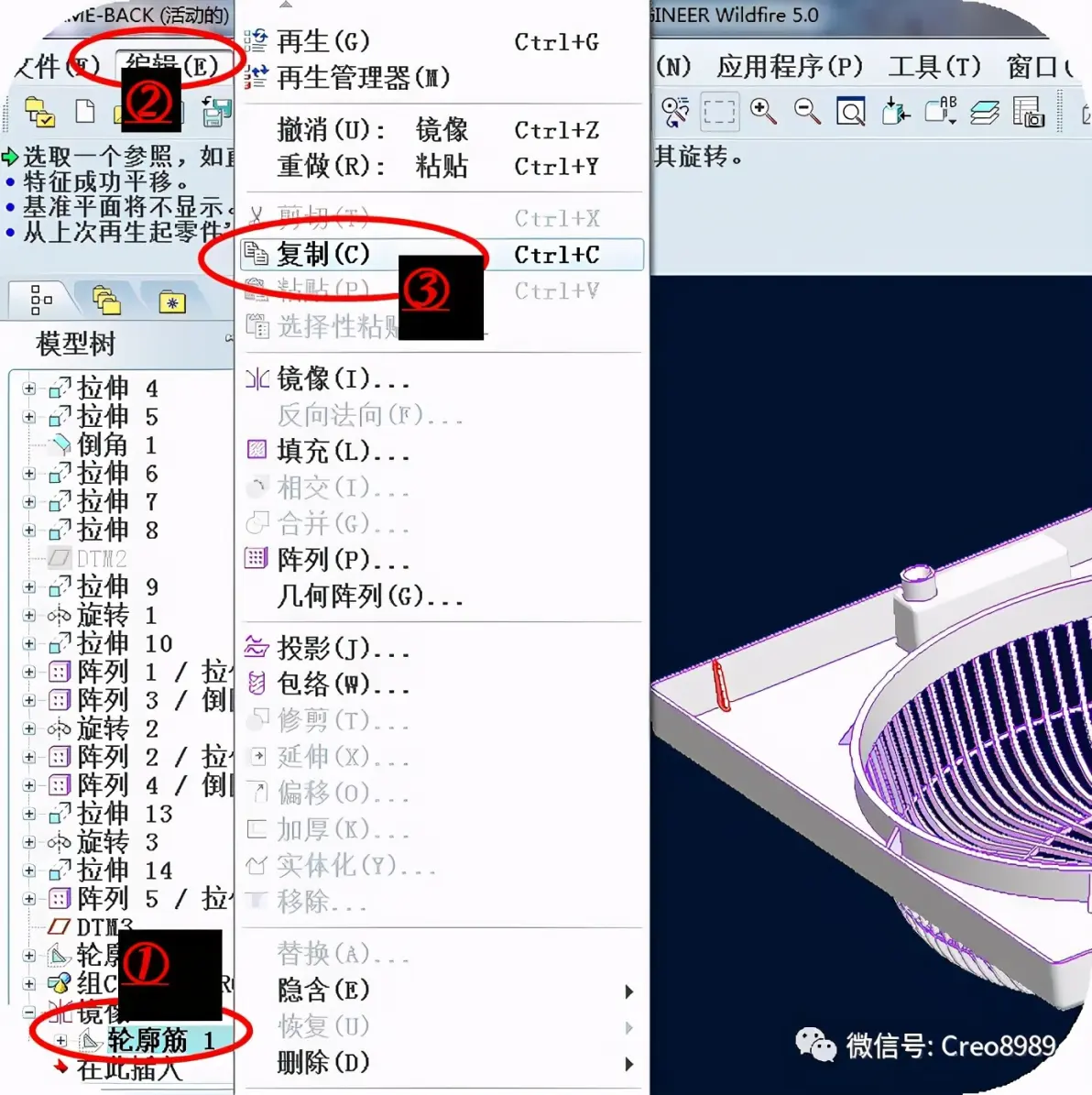

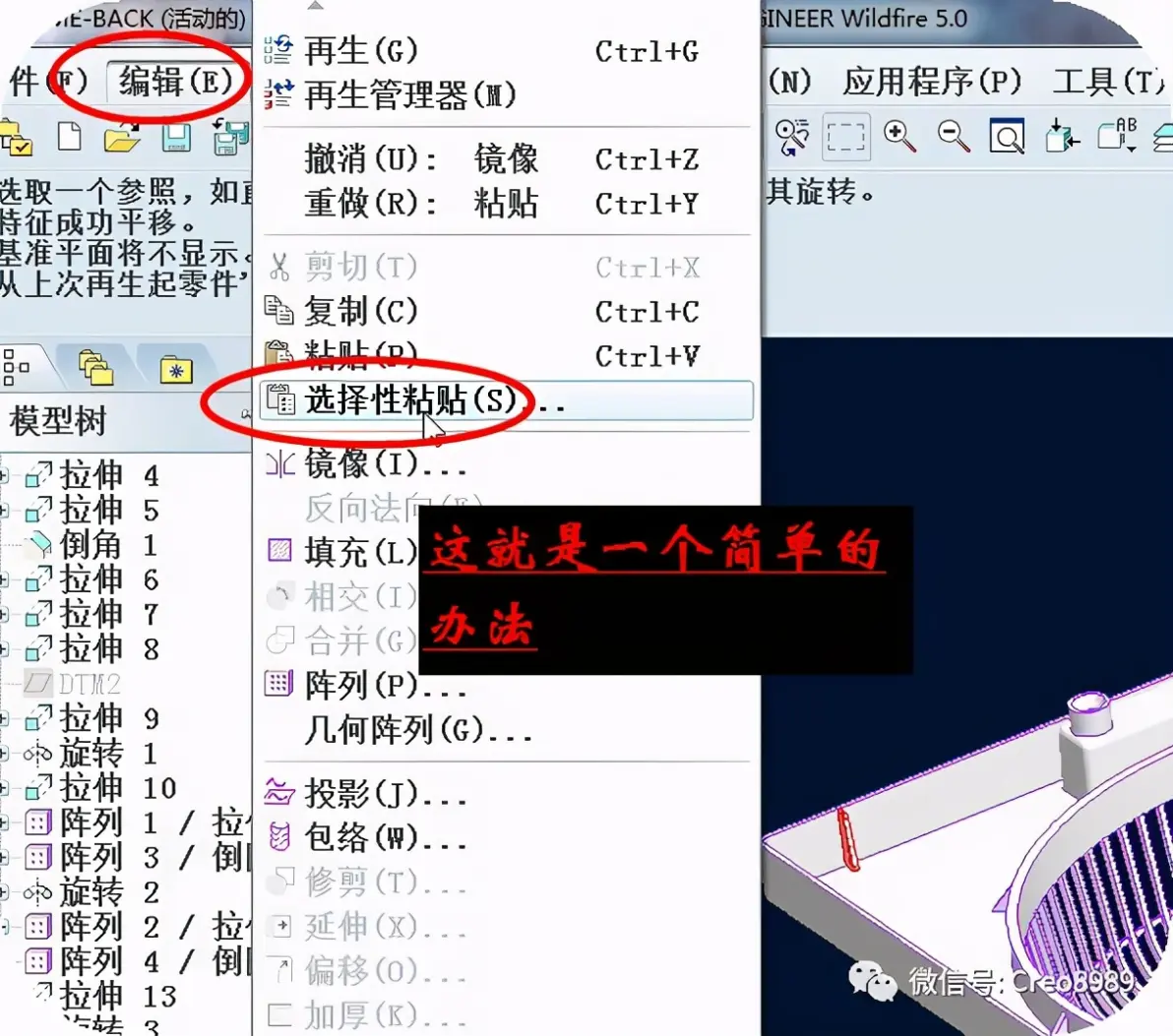

103、 然后选择“选择项性粘贴”。

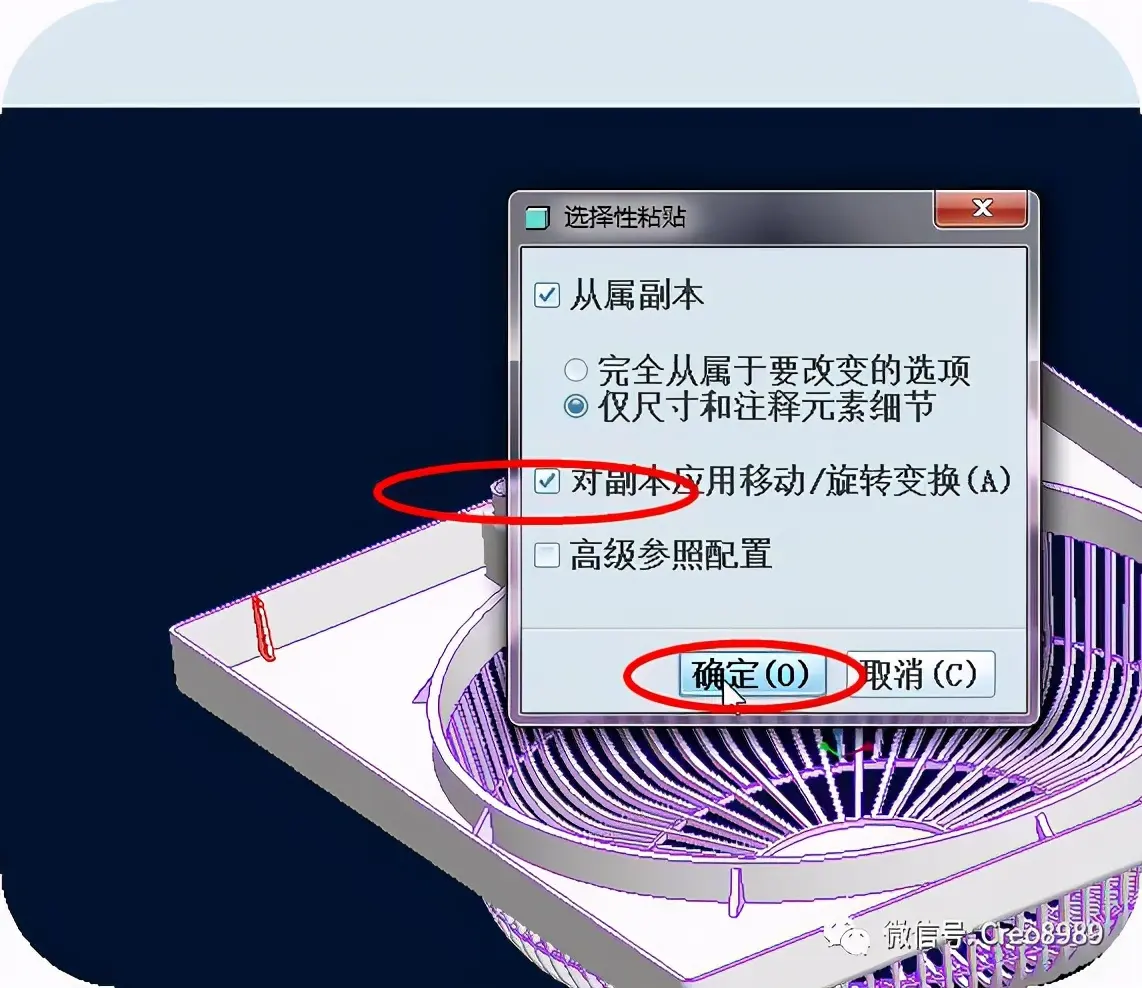

104、 在弹出来的对话框中勾上“对副本应用移动/旋转变换”。然后确定。
105、 选择平移的参照方向和偏移的距离。

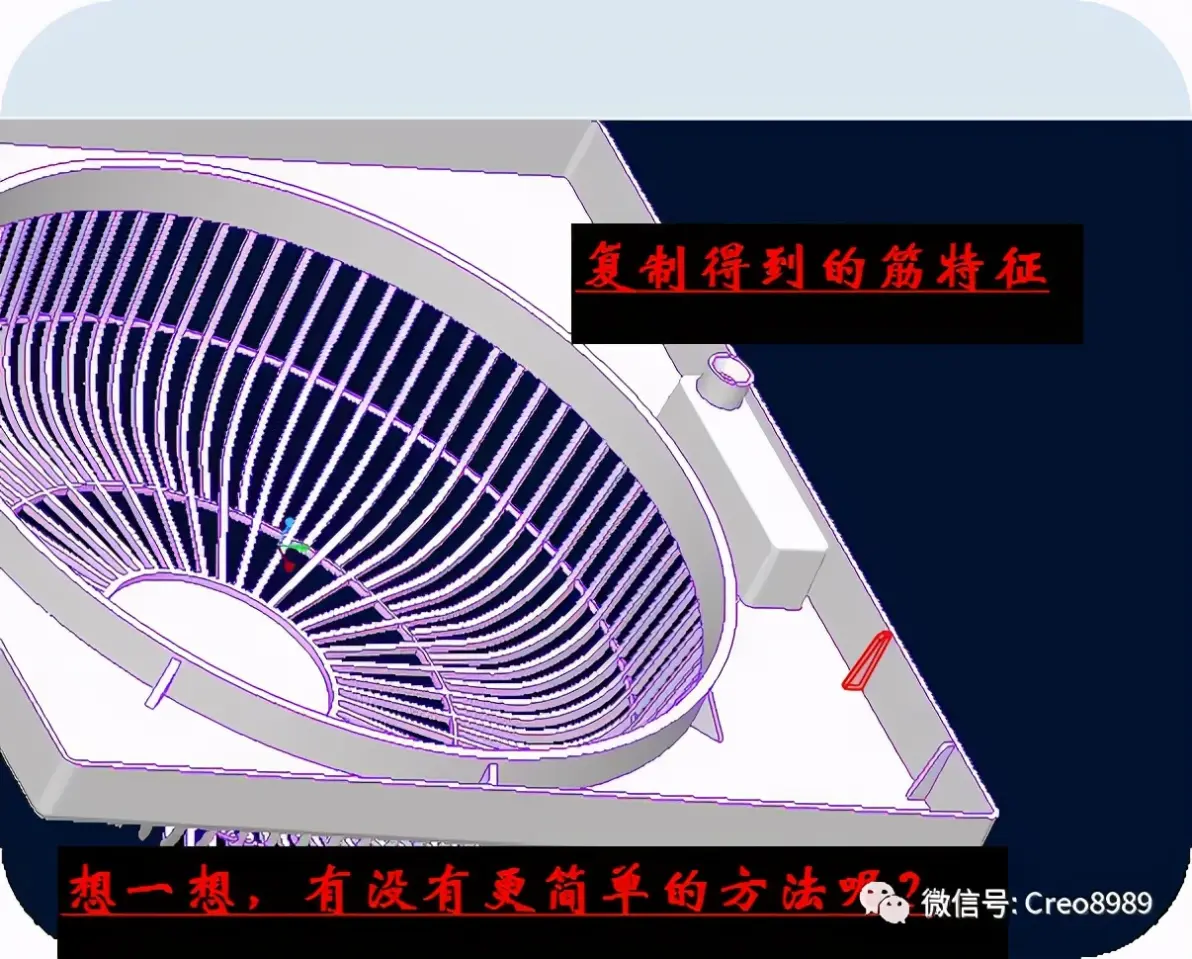

106、 这样，也得到了一个复制的筋特征。

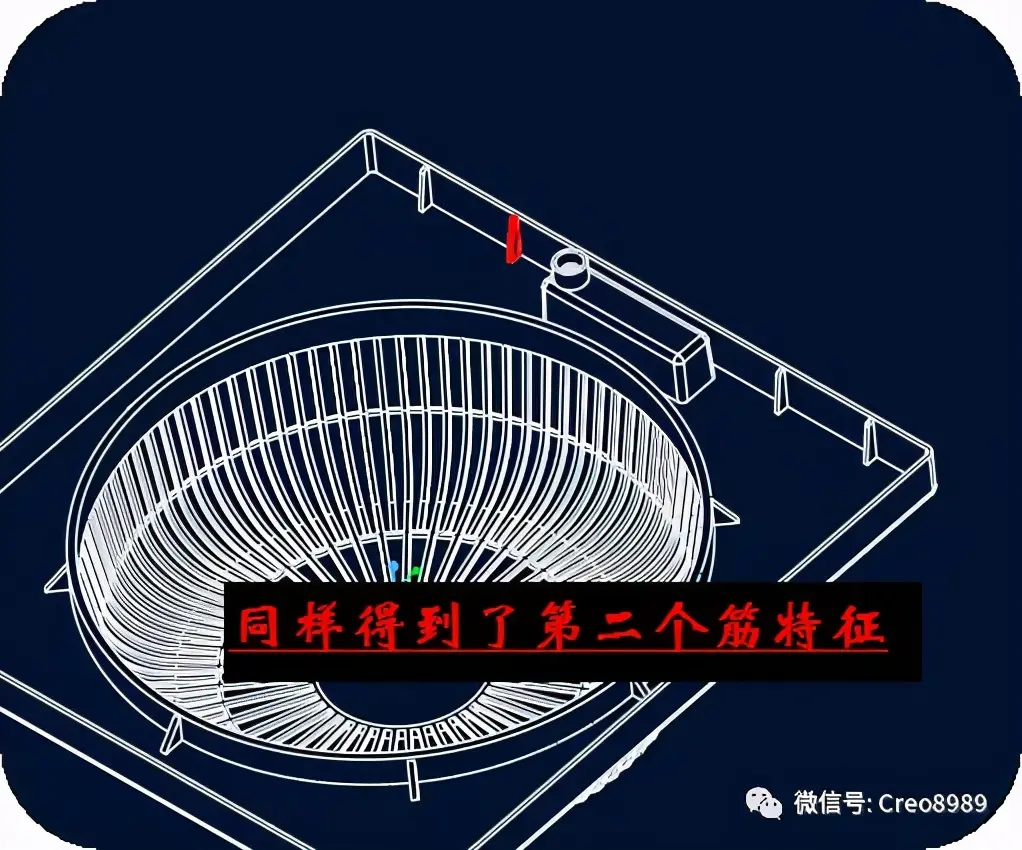

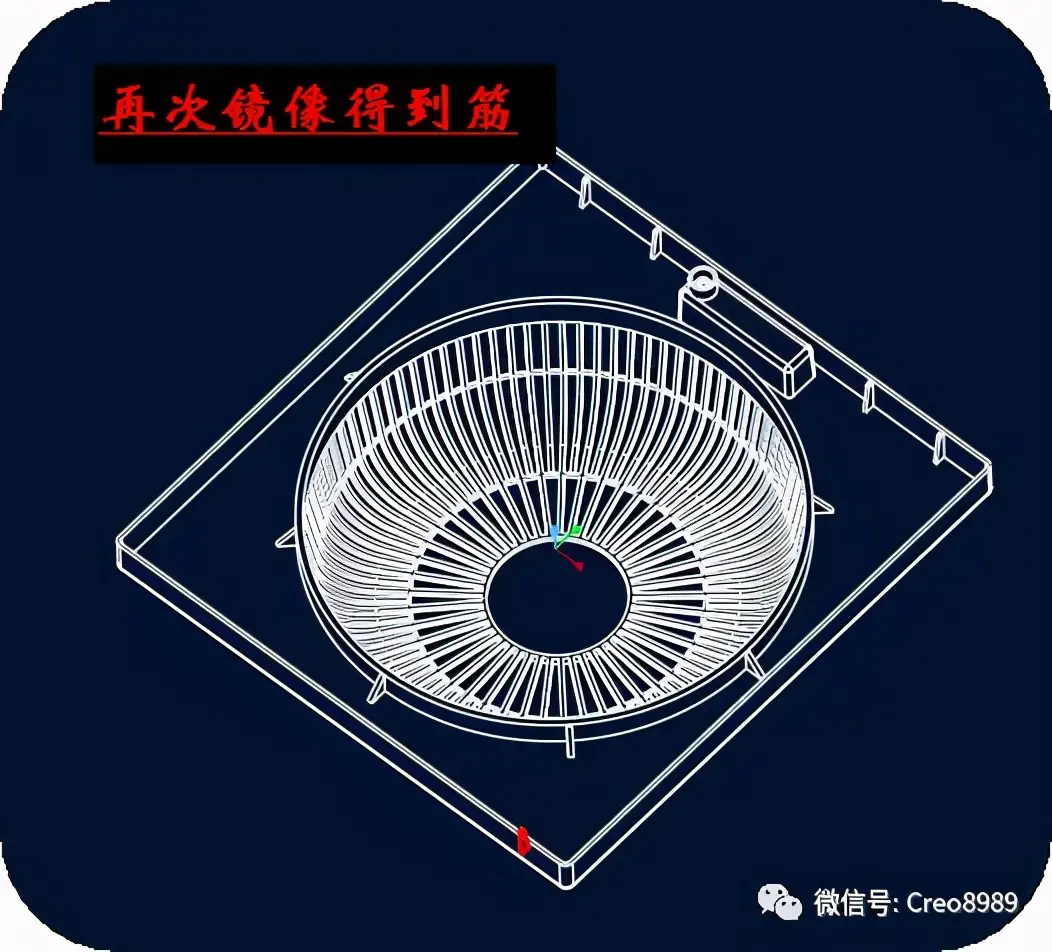

107、 再次镜像筋特征。

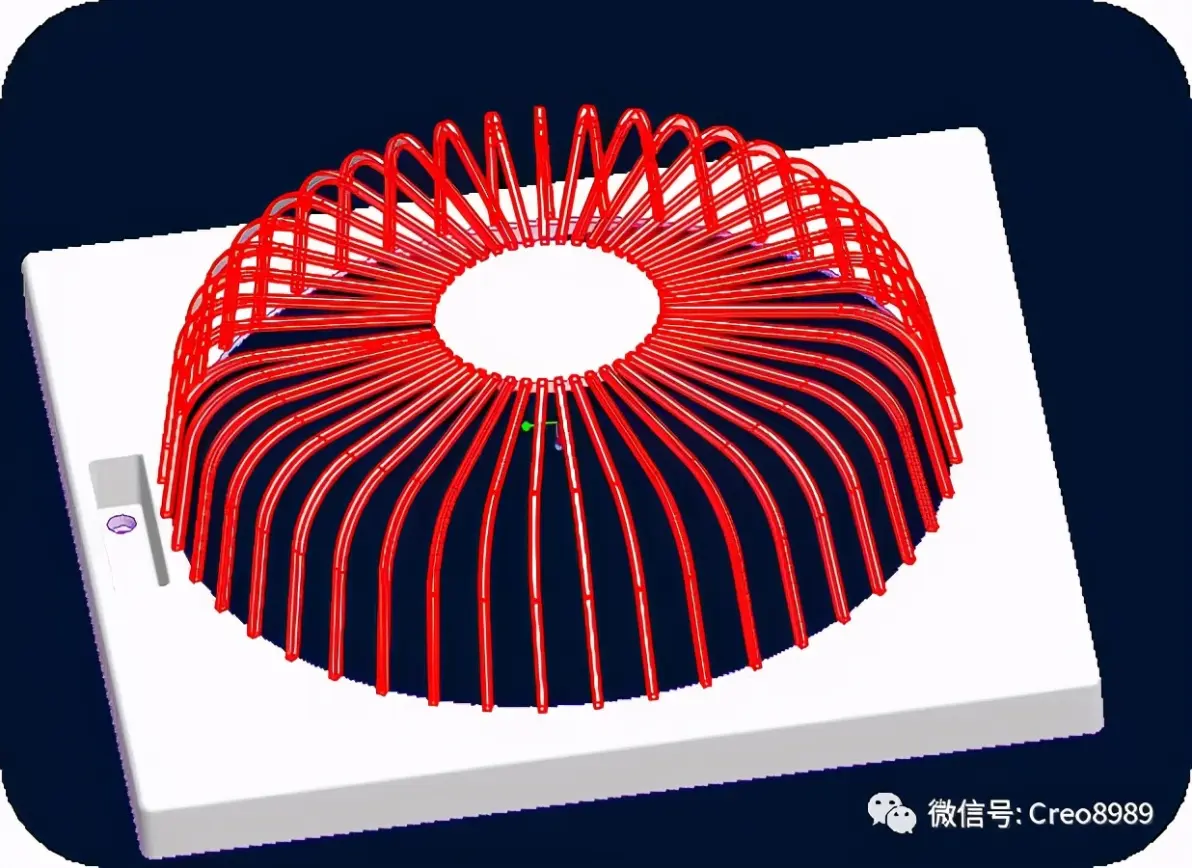

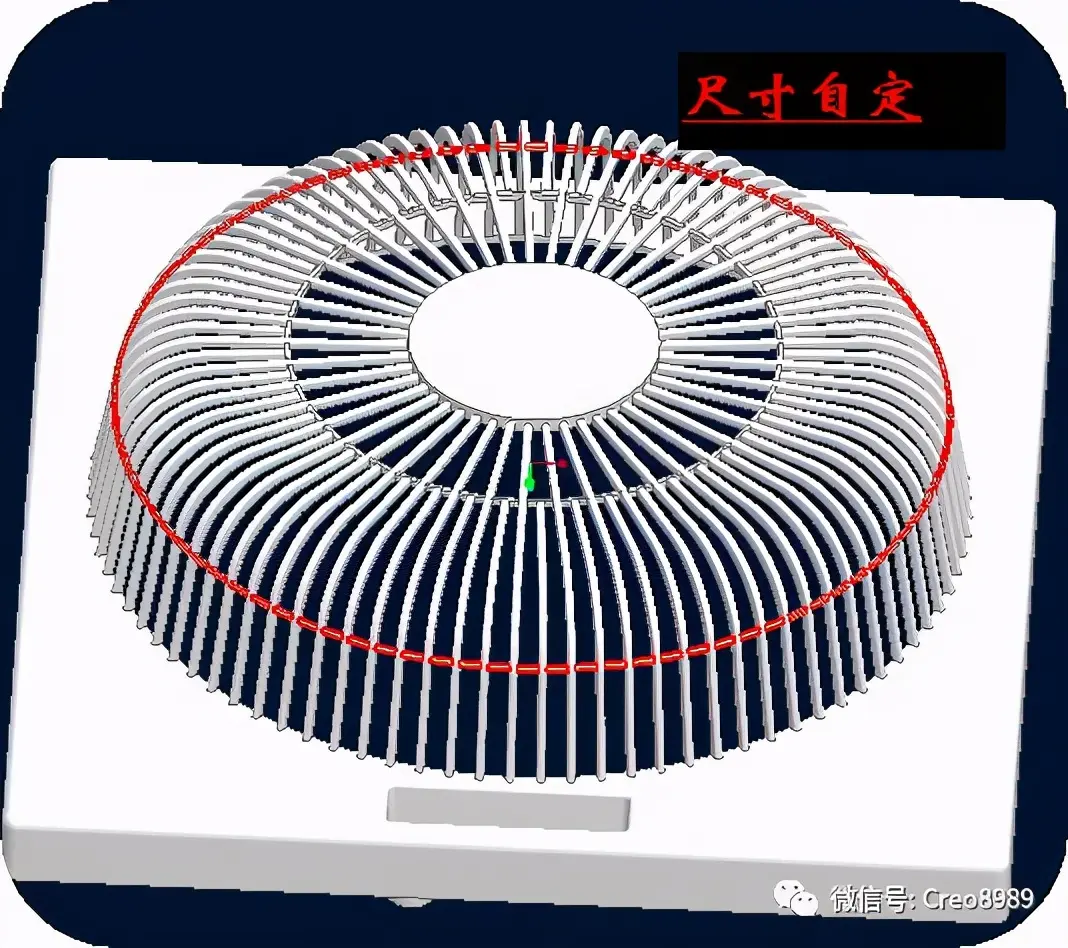

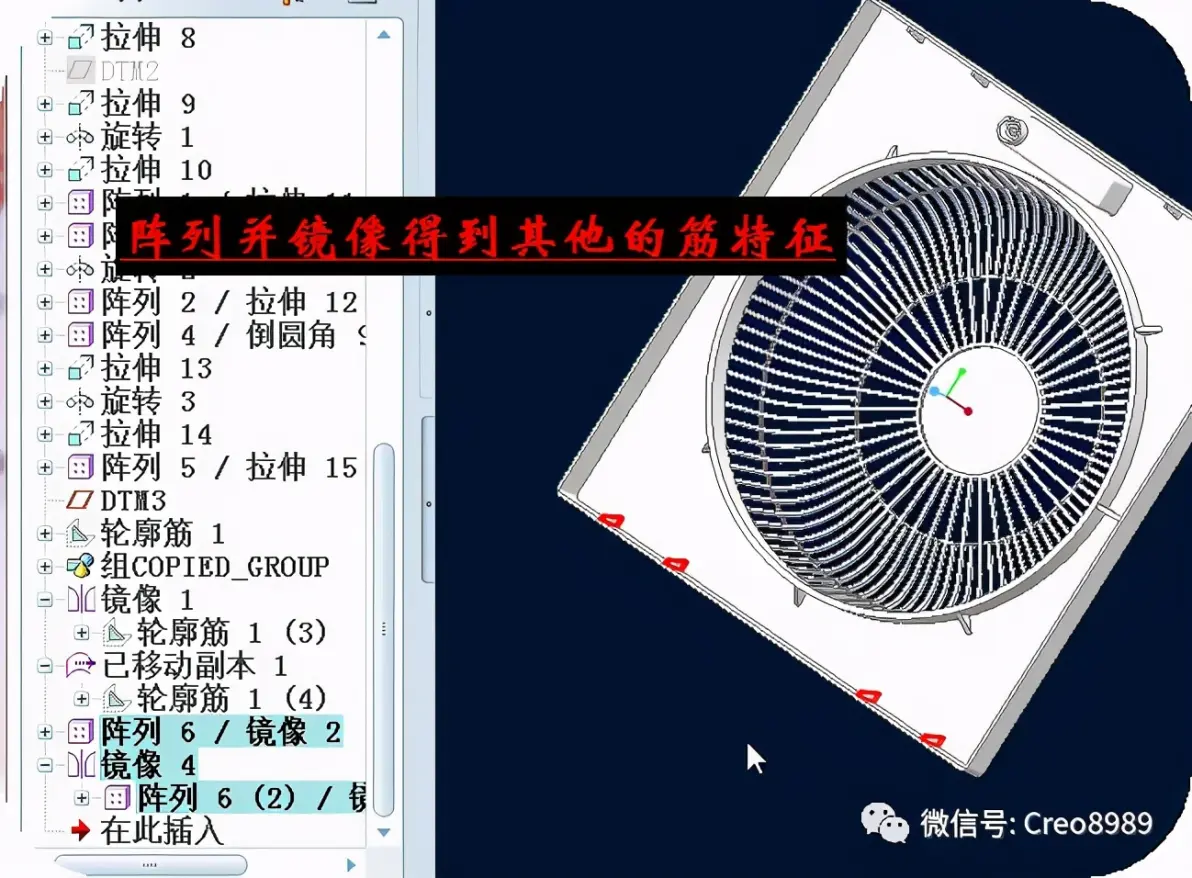

108、 阵列并镜像得到其他的筋特征。
该模型未完，待续…… 敬请期待!谢谢
