1. FWH积分面 与 Fluent中的“源面”
FWH积分面 就是在Fluent的 Ffowcs Williams-Hawkings (FW-H) 模型 设置界面中指定的 “源表面”(Source Surfaces)。Fluent会记录您在这里选择的所有表面上的瞬态流场数据,作为声学计算的输入。
2. FWH积分面是否就是风扇叶片的所有面?
答案是:不完全是,并且强烈不推荐只选择叶片表面作为FWH积分面。
让我们来分析为什么,以及正确的做法是什么。
为什么不能只选择叶片表面?
FW-H方程包含三种声源项:
- 厚度噪声 (Thickness Noise, 单极子源): 由运动物体排挤流体产生。它与物体表面的运动有关。
- 升力噪声 (Loading Noise, 偶极子源): 由作用在流体上的非定常力产生。它与物体表面的压力脉动有关。
- 四极子噪声 (Quadrupole Noise, 剪切噪声): 由流体内部的湍流应力波动产生,特别是自由剪切层中的大尺度涡流。它存在于流体体积中。
- 如果只选择叶片表面作为FWH“源表面”: Fluent将只能计算出由叶片表面运动和压力脉动引起的厚度噪声和升力噪声。 您将完全忽略掉流场中最重要的声源之一——四极子噪声。对于风扇而言,叶片尾缘脱落的涡、叶尖涡、以及下游尾流中的湍流结构都是非常强的四极子声源。在很多情况下,四极子噪声是宽频噪声的主要来源。 因此,只选择叶片表面会导致对风扇总噪声的严重低估,特别是宽频部分。
正确的做法:使用“可穿透的积分面”(Permeable Surface)
为了同时捕捉到上述三种声源(或至少是前两种加上部分四极子源的效应),标准的做法是定义一个不与任何物理表面接触、可让流体自由穿过的封闭虚拟表面。这个表面被称为可穿透的积分面 (Permeable Surface)。
这个面的作用就像一个“麦克风阵列”,它包裹住所有噪声源,记录下所有穿过它的声波信息。
如何设置这个可穿透的积分面:
- 位置:
- 它必须完整地包围所有主要的噪声源区域。对于风机来说,这包括: 整个旋转的叶轮。 叶片附近的强剪切层和涡流区域。 叶片尾缘下游一段距离的尾流区域(涡脱落和演化的初始阶段)。 它不能与叶片、轮毂、机壳等任何固体壁面相接触。 它应该位于流场中非线性效应较弱、但声源仍然被包含在内的区域。
- 形状和建议: 最常见的做法是创建一个圆柱形的表面。 这个圆柱面在径向上比叶片顶端稍大。 在轴向上,它应该从叶轮入口前方一点点开始,延伸到叶轮出口下游 1D ~ 2D (D为风机直径) 的位置。 这个圆柱体还需要有两个端盖(两个圆盘面),从而形成一个完全封闭的曲面。Fluent要求FWH积分面必须是封闭的。
示意图:

在这个示意图中,那个由上下两个面和两个端盖组成的封闭圆柱体,就是您应该在Fluent中指定为“源表面”的FWH积分面。

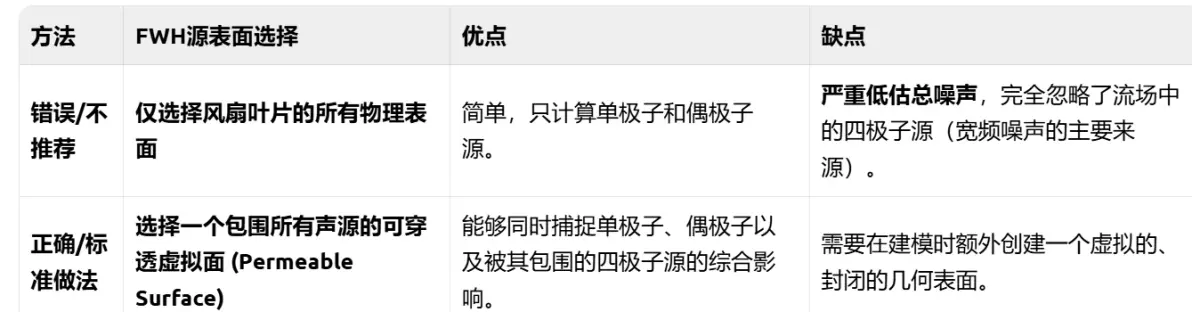

总结与对比

在Fluent中的操作流程:
- 在您的CAD软件或Ansys SpaceClaim/DesignModeler中,除了风机和流体域的几何外,额外创建一个代表FWH积分面的封闭曲面(如上述的带端盖的圆柱体)。
- 在划分网格时,确保这个FWH面是一个独立的、已命名的“Named Selection”。
- 在Fluent设置中,进入Acoustics Model -> Ffowcs Williams-Hawkings。
- 在Source Zones或Source Surfaces列表中,选择您创建的那个可穿透的FWH积分面对应的所有表面(例如,fwh_cylinder_wall, fwh_cap_inlet, fwh_cap_outlet),而不是选择 fan_blades。
这样设置后,Fluent就能够基于更完整的信息来预测远场的噪声,结果会比只选择叶片表面准确得多
可穿透积分面(Permeable Surface)的创建
您问到了整个流程中最关键的操作细节!完全正确,这个可穿透积分面(Permeable Surface) 必须在前处理阶段(几何与网格)就准备好,并且在Fluent中需要正确识别。
下面我为您详细拆解这三个阶段的操作:
步骤一:几何建模(前处理核心)
是的,这个面必须在几何建模阶段创建。 这是最可靠、最标准的方法。
- 创建方法: 在您的CAD软件(如SolidWorks, UG)或Ansys的几何工具(SpaceClaim 或 DesignModeler)中,您需要额外创建一个几何体来代表这个FWH积分面。 最常见的做法是创建一个带端盖的圆柱体,确保它是一个封闭的曲面。 关键操作: 这个FWH几何体必须与您的流体域(包含风机空间的那个大域)共享拓扑。在Ansys SpaceClaim中,这意味着当您完成所有几何体创建后,在左侧结构树中,所有流体部分(入口、旋转区、出口)和这个FWH表面都应该属于同一个“组件”(Component),并使用“共享拓扑”(Share Topology)功能,确保它们之间的边界是连接的,而不是重叠的。
- 几何体关系: 最终,您导出的几何体应该只有一个单一的、连续的流体域。 这个FWH曲面是存在于这个流体域内部的“内表面”,它不会将流体域分割成两个独立的体(Body)。它就像在空气中画了一个无形的虚拟盒子。
步骤二:网格划分 (Ansys Meshing)
在网格划分阶段,您的任务是告诉软件:“这个面很特殊,请让网格穿过它,并且给我一个名字,我好在Fluent里找到它。”
- 边界类型定义:无特殊类型,但需要命名! 由于这个面是流体域的内部面,网格划分器不会把它当作wall, inlet, outlet等物理边界。网格会连续地、保形地穿过这个面。您不需要(也不能)在这个面上设置边界层网格。 最重要的操作: 您必须为组成这个封闭FWH曲面的所有面(比如圆柱侧面、入口端盖、出口端盖)创建一个“命名选择”(Named Selection)。
- 操作示例: 选中FWH圆柱的侧面,右键创建Named Selection,命名为 fwh_wall。 选中FWH入口侧的端盖,右键创建Named Selection,命名为 fwh_cap_inlet。 选中FWH出口侧的端盖,右键创建Named Selection,命名为 fwh_cap_outlet。
- (更方便的做法) 将这三个面同时选中,给它们一个统一的Named Selection,例如 fwh_surfaces。
- 检查网格: 生成网格后,使用剖面视图(Section Plane)检查FWH表面所在的位置,确保网格是平滑地穿过它,没有任何间断或特殊处理。
步骤三:Fluent 设置
当您将带有命名选择的网格导入Fluent后,最神奇的事情发生了。
- 边界类型识别:interior Fluent会检查所有导入的“Named Selection”。 对于那些位于流体域外部的边界(如总入口、总出口、壁面),Fluent会根据其类型(或让您指定)设置为 pressure-inlet, wall 等。 对于您创建的、位于流体域内部的 fwh_surfaces,Fluent会自动识别出它不是一个物理边界,并将其边界类型设置为 interior。
- 验证和使用: 验证: 在Fluent的 Boundary Conditions(边界条件)任务页中,您会看到 fwh_surfaces (或您命名的那几个面) 出现在列表中,其类型(Type)列会显示为 interior。这是一个内部面区域,它不阻碍流动,只是一个“记号”。您不需要对它进行任何设置。
- 使用: 正常进行您的瞬态滑移网格仿真计算。 计算完成后(或在计算过程中),打开 Acoustics 模型设置面板。 在 Ffowcs Williams-Hawkings 模型设置中,点击“选择源表面”(Select Source Surfaces)。
- 在弹出的列表中,您现在可以看到并选择 fwh_surfaces (或者 fwh_wall, fwh_cap_inlet, fwh_cap_outlet) 作为声学计算的源数据积分面。
总结流程
- 几何 (SpaceClaim/DM): 创建一个封闭的虚拟表面(如带盖圆筒),使其完全包围声源,并与主 fluid body 共享拓扑。
- 网格 (Ansys Meshing): 为这个虚拟表面的所有面创建命名选择 (Named Selection),例如 fwh_permeable_surfaces。确保网格连续穿过此面。
- 求解 (Fluent): 导入网格,检查 Boundary Conditions 面板,确认 fwh_permeable_surfaces 的类型为 interior (这通常是自动的)。 设置并运行瞬态仿真。 在 Acoustics 模型中,将 fwh_permeable_surfaces 指定为 FW-H Source Surface。
重要提醒:
- 必须封闭: FWH积分面必须是完全封闭的,否则会导致数学错误。这就是为什么圆柱体需要两个端盖。
- 不能接触物理边界: FWH积分面不能与任何物理壁面(如叶片、轮毂、机壳)相接触或重合。必须保持一定的距离。
遵循以上步骤,您就能正确地设置用于FW-H分析的可穿透积分面了
