Fluent输出速度脉动并在LMS Virtual.Lab计算四极子声源

近期在中国振动联盟论坛上,有朋友在问这个问题。可能是由于李增刚老师那本书的原因,很多朋友只知道在LMS Virtual.Lab中如何计算偶极子气动噪声,对于四极子的输出设置等,都不明确,在此给大家统一讲解一次!


 Step1:计算湍流四极子噪声,首先需要在 Fluent中开启导出命令的。因为默认情况下,Fluent只开启了壁面偶极子的导出,所以首先需要一个命令。

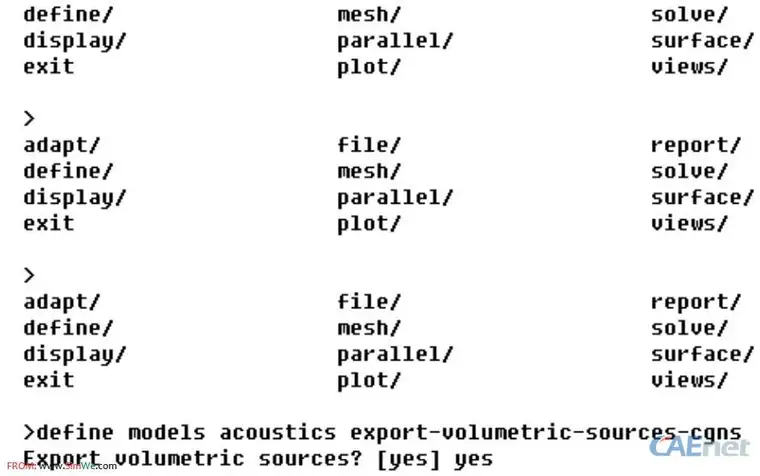

 就这个命令 define models acoustics export -volumetric -sources -cgns


 输入Yes即可。

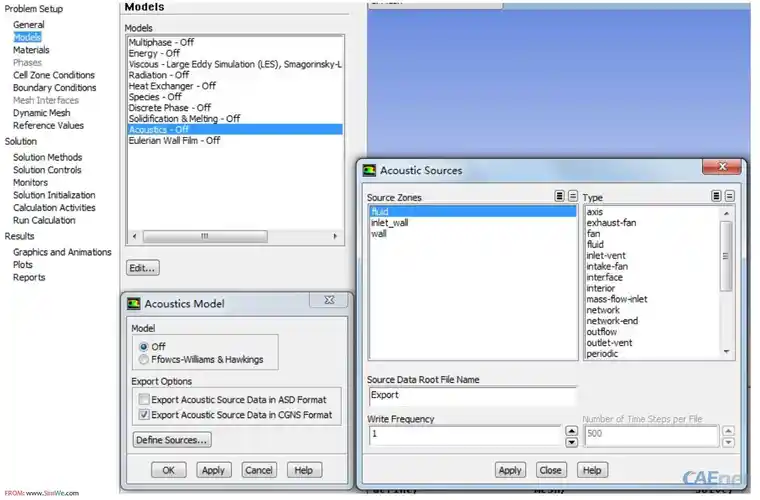

 Step2:在导出CGNS文件选项的时候,就可以看到导出空间体声源的Fluid选项了。



 如果要同时导出四极子和偶极子,就选中fluid和想要的一个壁面,如果只导出四极子,选择fluid即可。

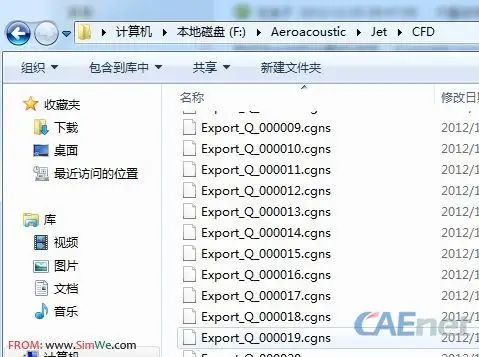

 (注意,偶极子和四极子会以不同的文件前缀保存,四极子是前缀带Q的)


 Step3:开始计算。导出CGNS文件。



 Step4:接下来,就是导入Virtual.Lab了。

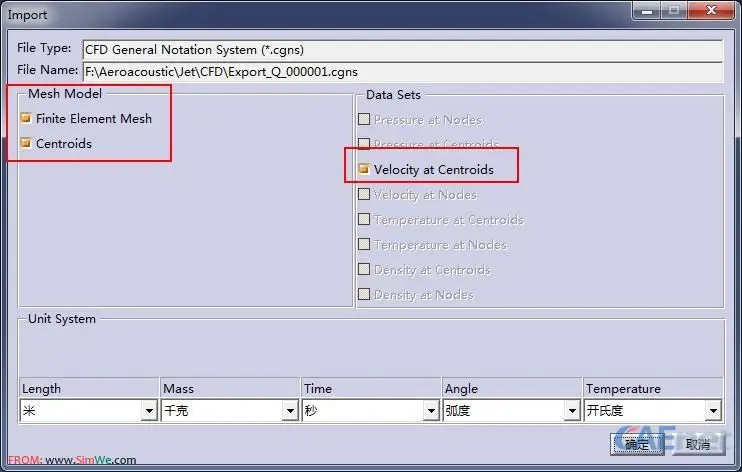

 注意,这里红色框的,地方都要选中,看到了吧!这里是速度脉动,而不是偶极子的压力脉动咯!

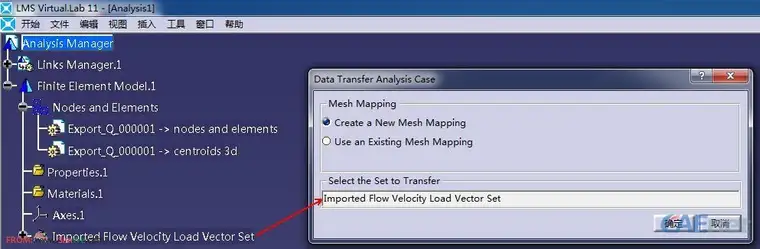

 Step5:数据转移

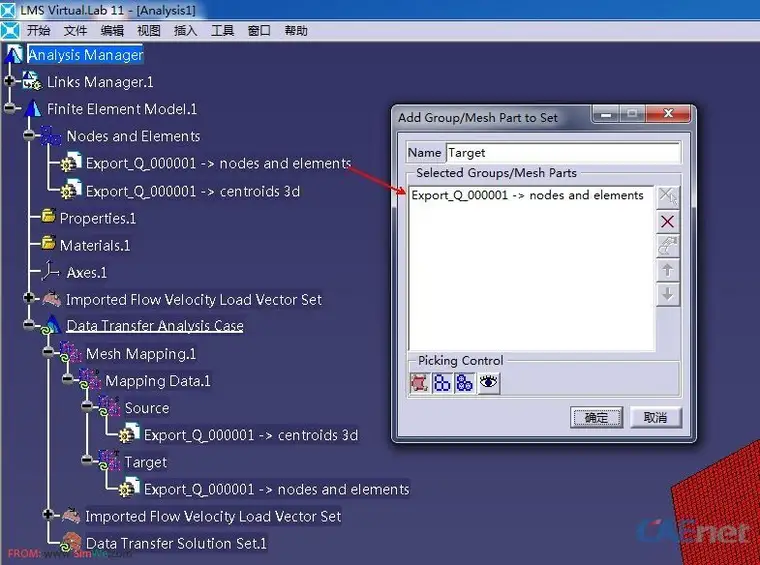

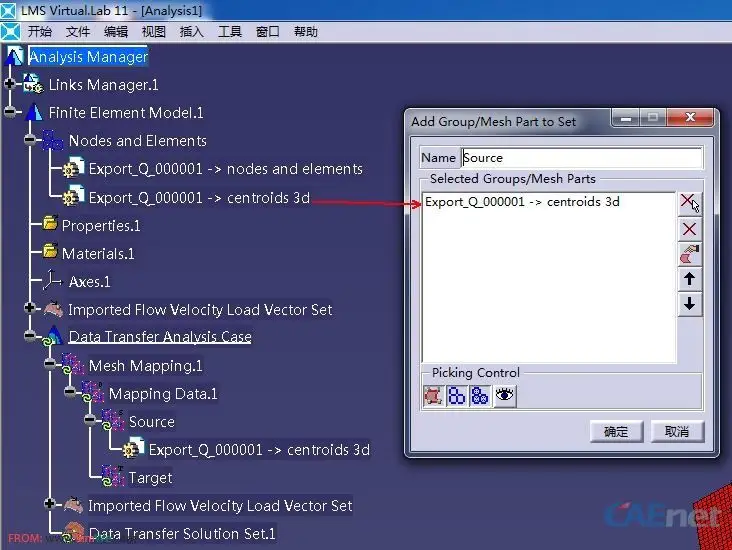

 大家可以看到,实际上Nodes and Elements下有两个网格,其中CFD数据默认是保存在Centroids 3d里面的,为了查看速度脉动云图,需要做一下数据转移。

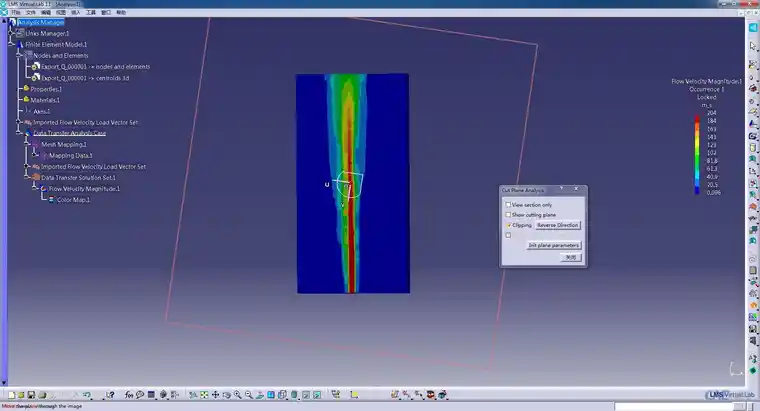

 转移完成之后,就可以看到速度云图了。

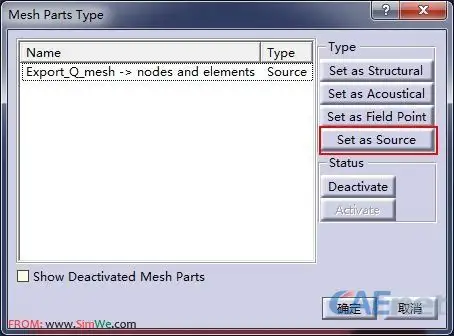

Step6:最后还要注意,在声学计算时候,代表四极子体声源的网格,要Set as Source



 如果要同时计算偶极子噪声和四极子噪声,也是一样的,再将偶极子的压力脉动导入一次就可以了!
