技巧类-Fluent-输出输入设置文件

打开Fluent先在设置里把工作目录指定到D:\Fluent_work\，默认工作目录是C盘临时文件夹，跑完发现结果文件找不到了，翻半天。

TUI命令敲出个习惯就好，回车键显示当前层级下有哪些命令，用q退出，类似cmd的cd ..。file下面的命令：/file/read-case 读cas或msh，/file/read-data读dat，/file/read-case-data读cas和dat，/file/write-case-data输出cas和dat，/file/auto-save/root-name设自动保存路径和前缀，/file/auto-save/case-frequency设cas保存频率，/file/auto-save/data-frequency设dat保存频率，/file/start-transcript开启记录，/file/read-journal读journal文件，/file/read-settings读设置文件，/file/write-settings写设置文件。缩写也能用，rc读case，rcd读case和data，wcd写case和data，和WCAE里/rem 一个意思。

journal文件用File→Write→Start Journal录，操作一遍全记下来，Stop Journal结束。手写也行，记事本打开，基本规则是按顺序敲TUI命令，分号开头的是注释，Fluent执行时忽略。纯批处理跑的时候journal里不要放图形相关的命令，batch模式没有显示窗口。写auto-save的时候root-name设成相对路径，别用绝对路径，换机器或者换目录跑的时候路径不存在Fluent直接报错退出，之前用D:\Fluent_work\result\这种绝对路径放到服务器上跑，服务器上没有D盘，整个计算白跑。

设置文件和journal的区别记一下。journal记的是操作序列，read-case、iterate、write-data这些动作，换台机器换网格也能跑。设置文件写的是当前算例的所有设置信息，物理模型、边界条件、数值算法、单位制，读进来之后算例的设置完全一样。两者可以配合用，journal里先read-case读网格，再read-settings读设置，最后iterate算。

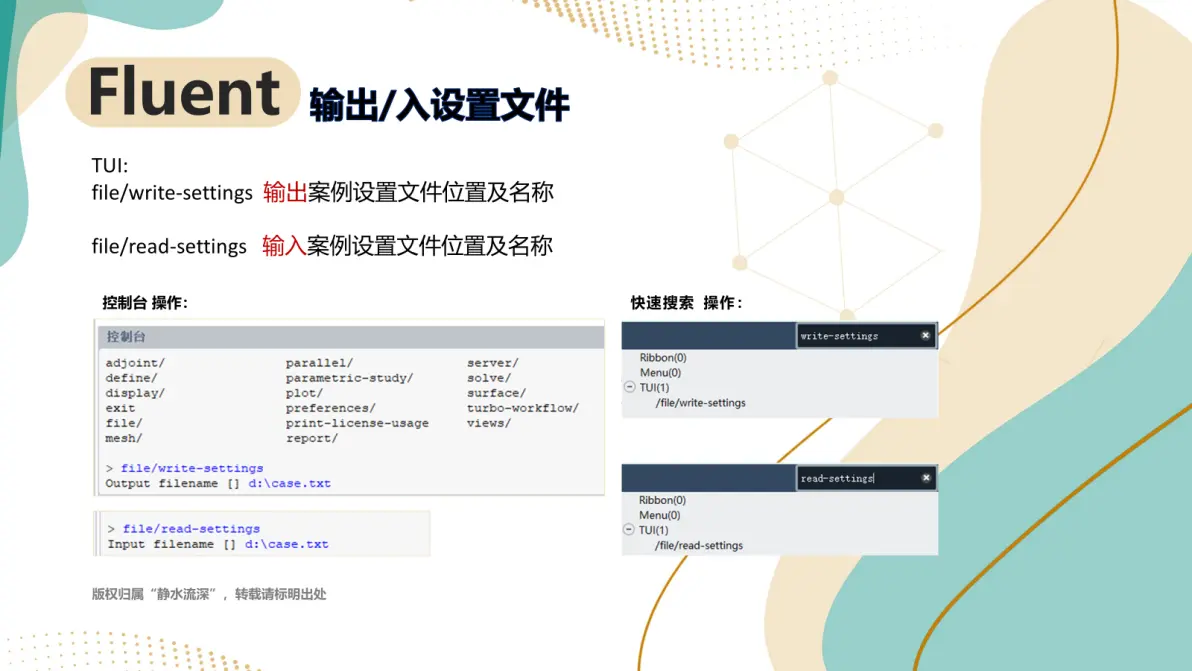

/file/write-settings敲下去之后弹出来让填文件名，填bc或者settings都行，不加后缀名Fluent自动加.set。存出来的是文本文件，记事本能打开，里面是按TUI命令格式写的所有设置。读的时候/file/read-settings然后填路径和文件名。有些文章里写成file/write/settings加斜杠的格式，其实Fluent不认，用连字符。路径带空格的话要用引号包起来，不然Fluent读到空格就断了。

边界条件复用的时候边界名称必须一模一样，A模型入口叫inlet，B模型入口叫velocity_inlet，读设置文件的时候B的入口被跳过，命令行里会打出来被跳过的对象名称，看着刷了一屏但设好的没几个，还以为是软件坏了。其实它是设计成这样的，名称不一致就忽略，想复用的话两个模型的命名规范在ICEM或者Fluent Meshing里就统一好，别到Fluent里再改。

网格更新之后区域名称变了，报“Model information incompatible with incoming mesh”，这是上游几何或者命名选择改了。三个情况：加了新命名区域，旧的还在，新区域自动给默认边界条件，不用管；旧名称没了，新名称出现，用Mesh→Recorded Mesh Operations→Edit incoming zones→Match Zone Names把旧名和新名配对，配完reload setup，原来的边界条件设置就保住了；区域名直接被删了，缺的区域没东西配对，在edit incoming zones里把缺的删掉，不然后面显示网格的时候选到那个旧区域会报invalid thread，有时候直接崩。最稳的办法是在改几何之前先用file/write-settings把设置导出来，改完网格更新之后file/read-settings读回去，旧区域名自动忽略，新的自动创建，但新增区域的边界条件还是得手动设。

TSV文件也能存设置，右键点特定对象导出TSV，一次只能导一类对象，边界条件、Cell zone condition、Report definition、XY plot这些各管一摊，对象多了导好几次。TSV跟设置文件的区别是TSV只传能设置的内容，比如B模型没开能量方程，A模型的热边界条件就传不过去，设置文件是整套覆盖。单位不一致的时候TSV会自动做单位转换，cm/s传过去变成km/h，不用手动算。

后处理残差记录用/file/start-transcript，命令执行完工作目录下生成一个记录文件，把TUI的输出全写进去，残差、迭代信息、警告和报错都在里面。想只看残差不想要其他乱七八糟的输出，用/solve/execute-commands add-edit挂一个命令，每迭代一步跑一次/file/read-journal，把那个journal里的残差输出写进单独的文件。做法是：/file/start-transcript resi-demo，然后/solve/execute-commands add-edit command-1 1 iteration "/file/read-journal joudemo.jou"，resi-demo里就只有残差数据了。

journal里命令顺序很重要，先读case再初始化再iterate，反了直接报错。初始化方法不一样命令也不一样，hyb-initialization和standard-initialization选一个，写在journal里。Windows上跑batch模式默认不写输出文件，加/file/set-batch-options把输出打开，或者在journal里加/file/start-transcript outputfile。Fluent启动的时候加-g参数表示不显示图形界面，-i参数指定journal文件，-t指定核数，完整命令：fluent 3ddp -g -t16 -i test.jou。

D:\Fluent_work\下面那个test.jou最后一行没加/exit，跑完Fluent不自动关，一直挂在那里占着内存，下次把/exit补到末尾，还有那个auto-save的root-name写成相对路径output/result就行了，绝对路径换机器跑不了的。
