‌Fluent UDF应用：通过出口温度计算入口温度（含热泵）‌

目的：在地源热泵的Fluent模拟中，用UDF实现外加热泵机组的循环。也就是说，进口温度并不是固定的，而是通过出口温度计算得到入口温度的数值。

首先感谢硫酸_亚铜大佬最开始的UDF代码，他实现的是将出口温度赋值给入口温度，实现模拟的循环。而Luminous对程序做了调试，并附加中文使得大家更容易理解。

Luminous的文章链接：https://zhuanlan.zhihu.com/p/151757332

程序中的点睛之笔DEFINE_EXECUTE_AT_END在非稳态中每个时间步长迭代之后计算出出口温度。

接下来是结果的展示：

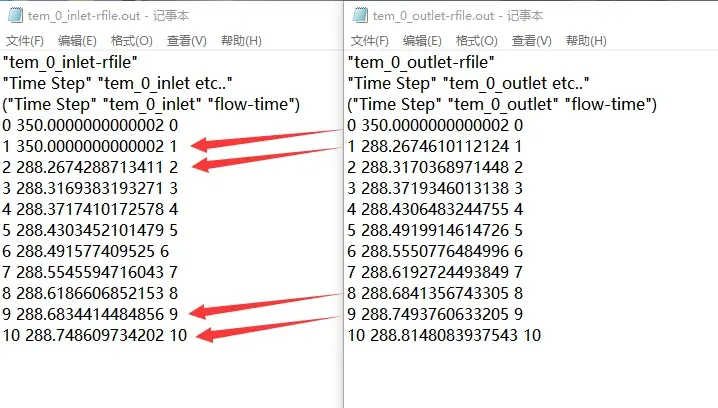

入口温度等与上一时刻的出口温度

而地源热泵是需要与热泵连接，实现做功的循环。Fluent UDF实现的不是将出口温度赋值给入口温度，而是需要通过计算进口和出口的温差，来得到进口的温度。

Q=cm Δt 是地源热泵对外做功的公式，其中Q是地下取热量，温差Δt则通过Δt=Q/cm计算得到。中深层地源热泵是在地下取热的，进口温度要比出口温度低，所以 Tin=Tout−Δt

在上述循环之后，首先计算出进出口之间的温差（F_UDMI(f,thread_in,0) = avg_T+Q/c/m）。并使用宏文件DEFINE_PROFILE添加了语句：F_PROFILE(f,t,index)=F_UDMI(f,t,0)，成功将此温度赋值给入口温度。接下来给大家展示一下我所实现功能：

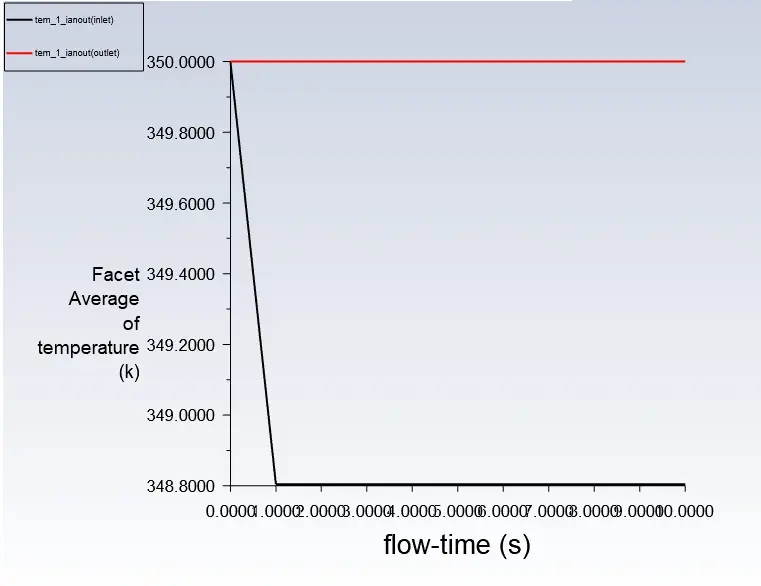

图2、由进口温度计算得到出口温度

其中：Δt=Q/cm=20/(4.183*4)=1.195（数据是我自己给定的）

当然，这是地源热泵单管UDF，在后续的研究中我成功编写了两根管、四根管和九根管等多管的UDF，这部分程序是根据自适应负荷（假定地下埋管区域的各个埋管进口水温相等，各个埋管实时承担的换热负荷是由当时所处的换热条件来决定的，所有埋管所需承担的换热负荷相加就是地埋管换热器总换热负荷）实现的。也就是各管进口温度是一样的，出口温度是通过不同的地质条件决定的，将循环水混合再通过热泵机组得到统一的进口水温。

大家如果想交流该UDF，可以私信，或者在评论区留言大家一块交流。
