Workbench DM中Tools 抽取中面操作Mid-Surface

      用于在已有实体之间抽取中间面，在有限元分析中可以使用壳单元来离散处理。当由于设备有限导致网格太多无法进行计算时，便可以用到workbench中mid-surface功能（如果模型复杂的话，可以现在solidworks或 CREO等三维软件中进行操作），可以将实体模型转换成管壳类型进行计算，这样网格量大大减少，计算速度也得到了显著提升。

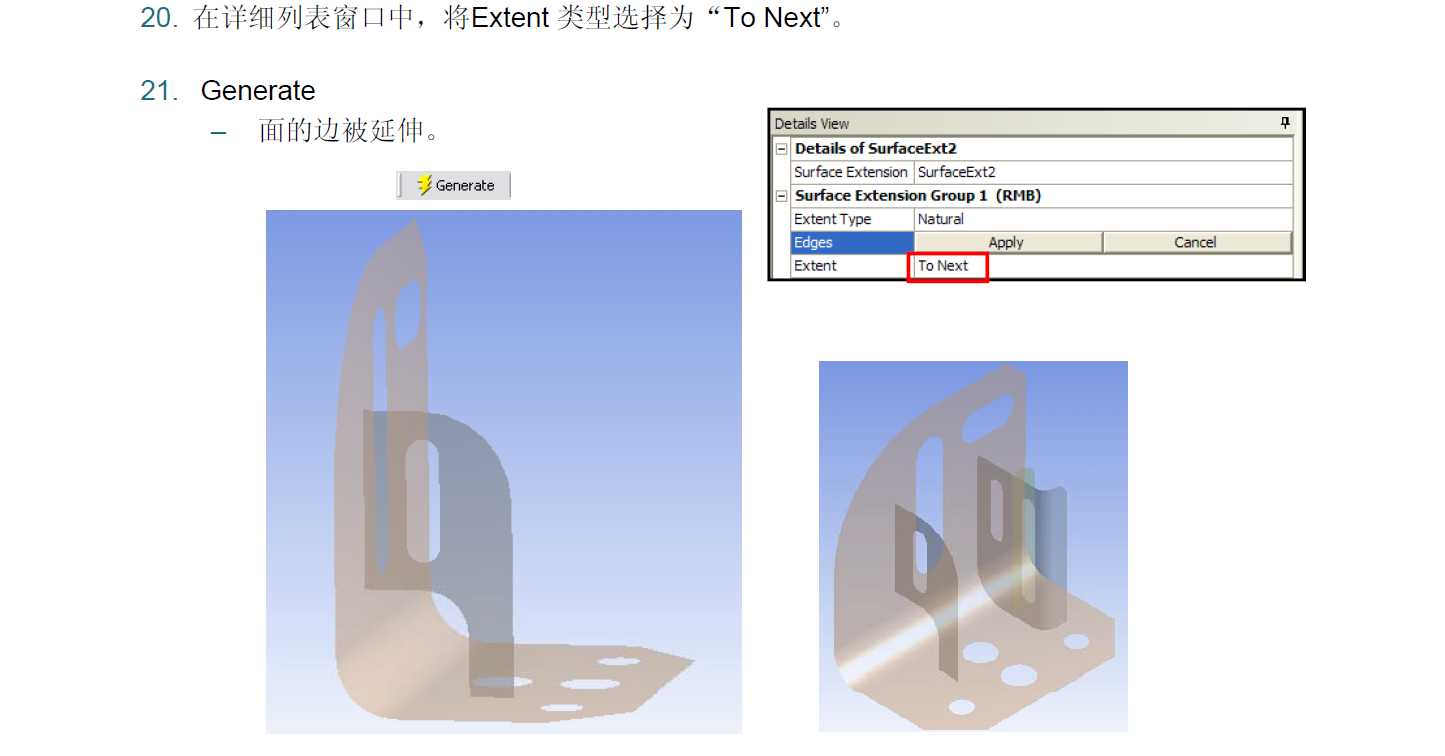

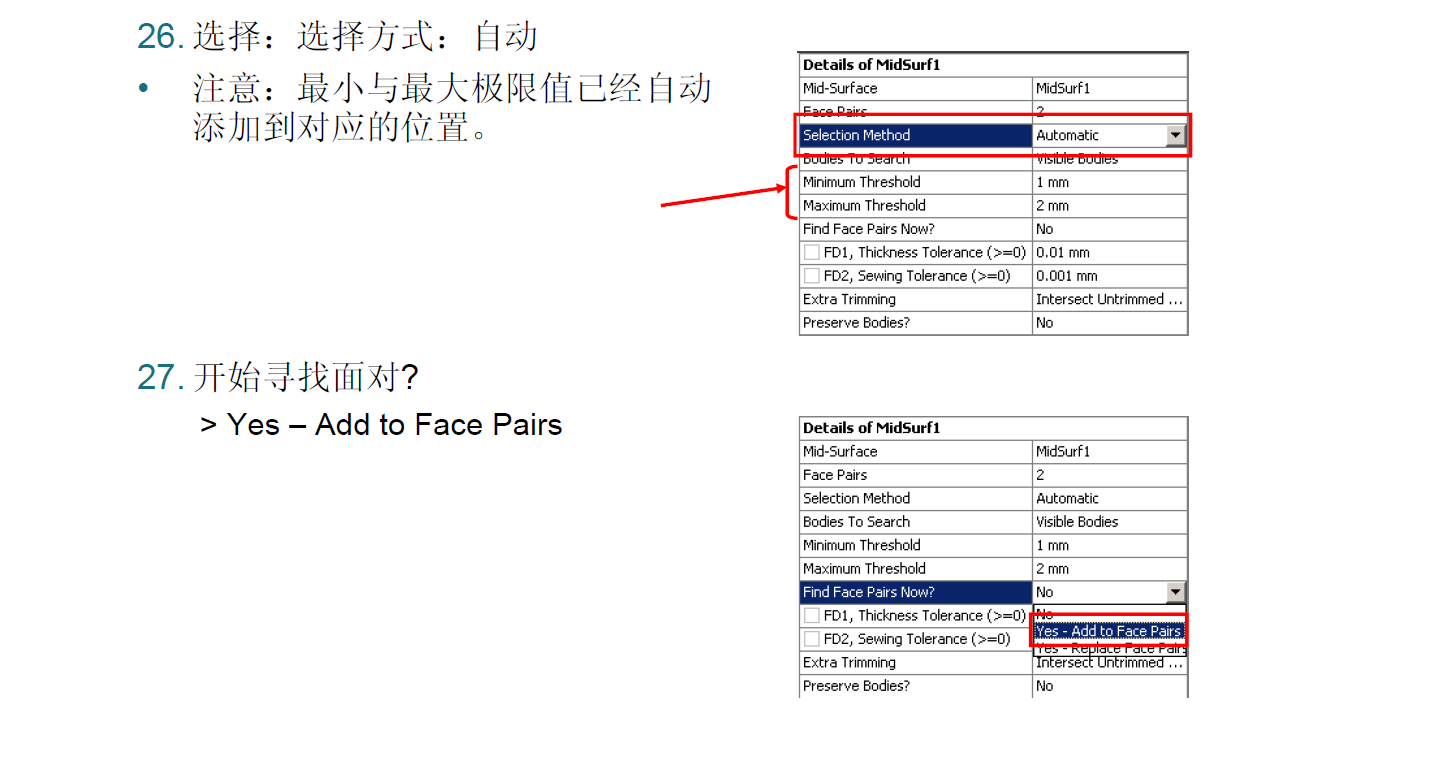

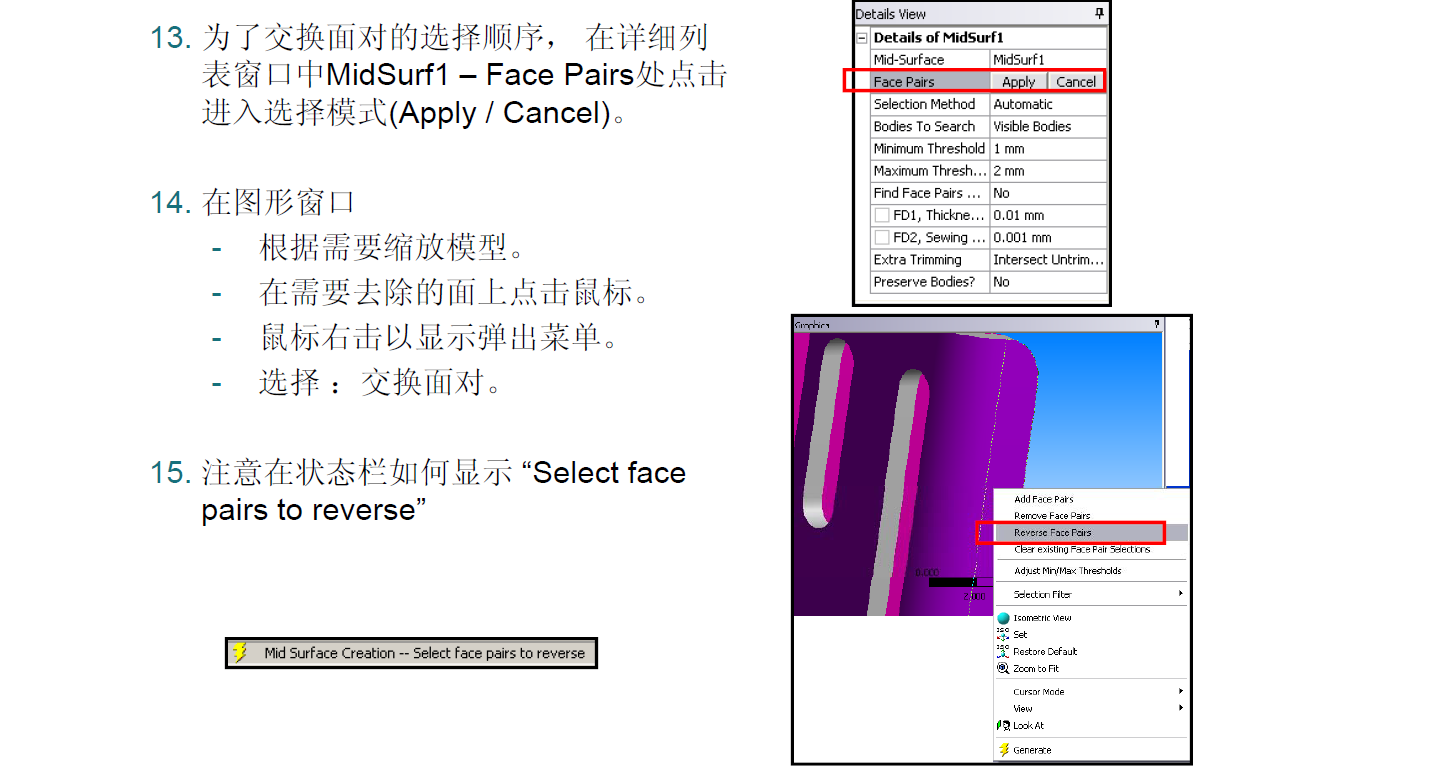

      遇到了几个问题总结如下：1）抽取中面后，体与体之间的接触关系不存在了，需采用surface-extension+joint命令来解决。2）采取1中的措施后，虽然面体之间接触关系实现了，但在实体环境下（mesh环境下可以观察），其实实体与实体间是相互干涉的，干涉量就是midface一侧的厚度。这会带来计算结果的误差。误差量与这个侵入量有关（恒定标准就是薄板厚度与长度的比值，比值越小，误差越小，即采用midsurface时实体越薄越好）3）面体是有正反面的，可以在DM中事先采用surface-flip来转换正反面然后再加载。4）提取中性面，面选不上？你可能只选择了一个面，需要选中一对面才可以。5）两种抽取中面的方法：手动（Manual）和自动（Automatic），对简单的模型可选择手动选取配对面，复杂模型需要生成很多中面时选择自动模式。选择手动模式时直接选择需要抽取中面的配对曲面即可。选择自动模式时，有三个必填选项：Face Pairs（配对面），Minimum Threshold(最小极限值)，Maximum Threshold(最大极限值)。这里的最小和最大的极限值是指你要识别并采取抽中面操作的一个厚度范围。设置完最大最小极限值，并选择所有的配对面后即可自动抽取中面。6）在对多个连接面进行抽中面操作时会遇到出现脱离、间隙情况，此时可以在Extra Trimming中进行修剪设置。当然还可以使用面延伸surface-extension功能来处理这种情况。同时选取多个面进行抽中面，系统会自动进行修剪延伸。

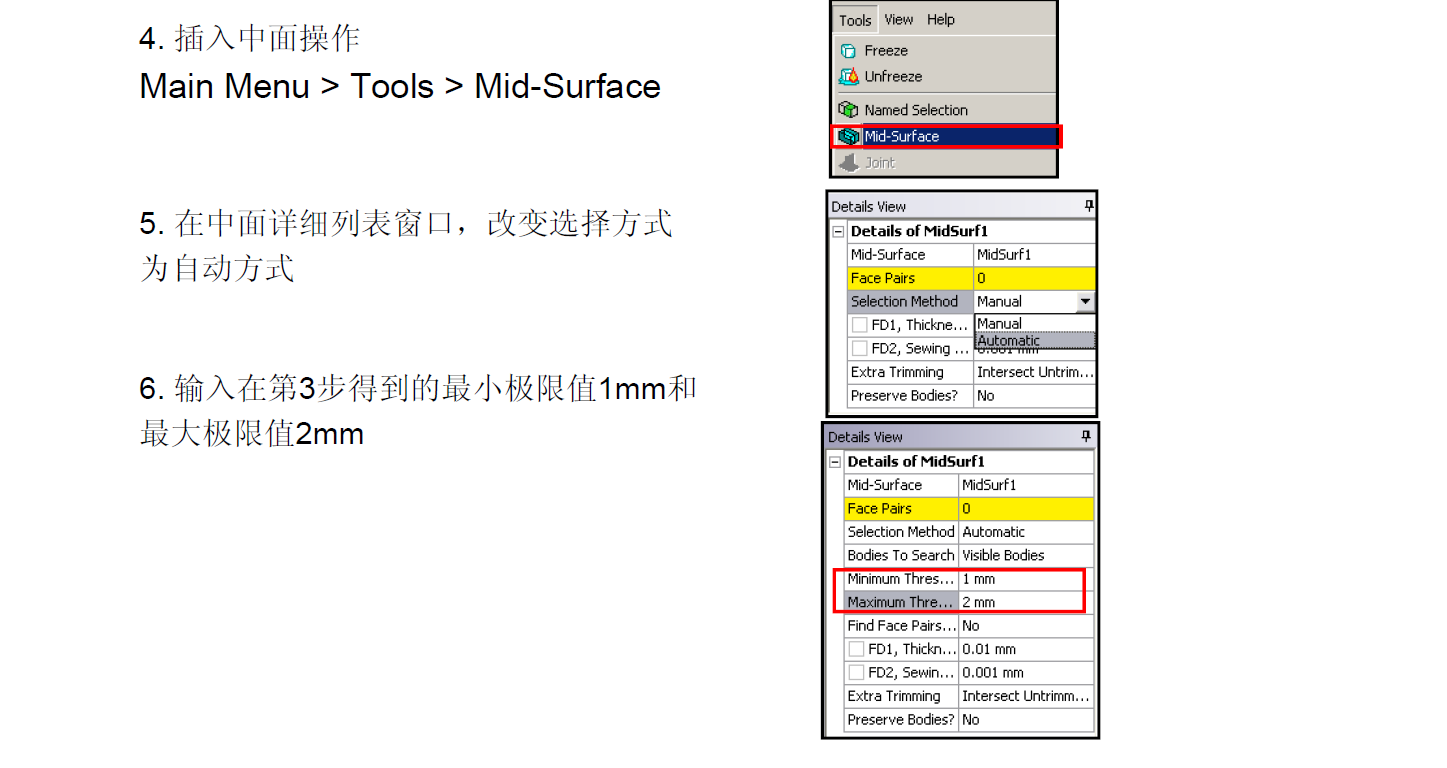

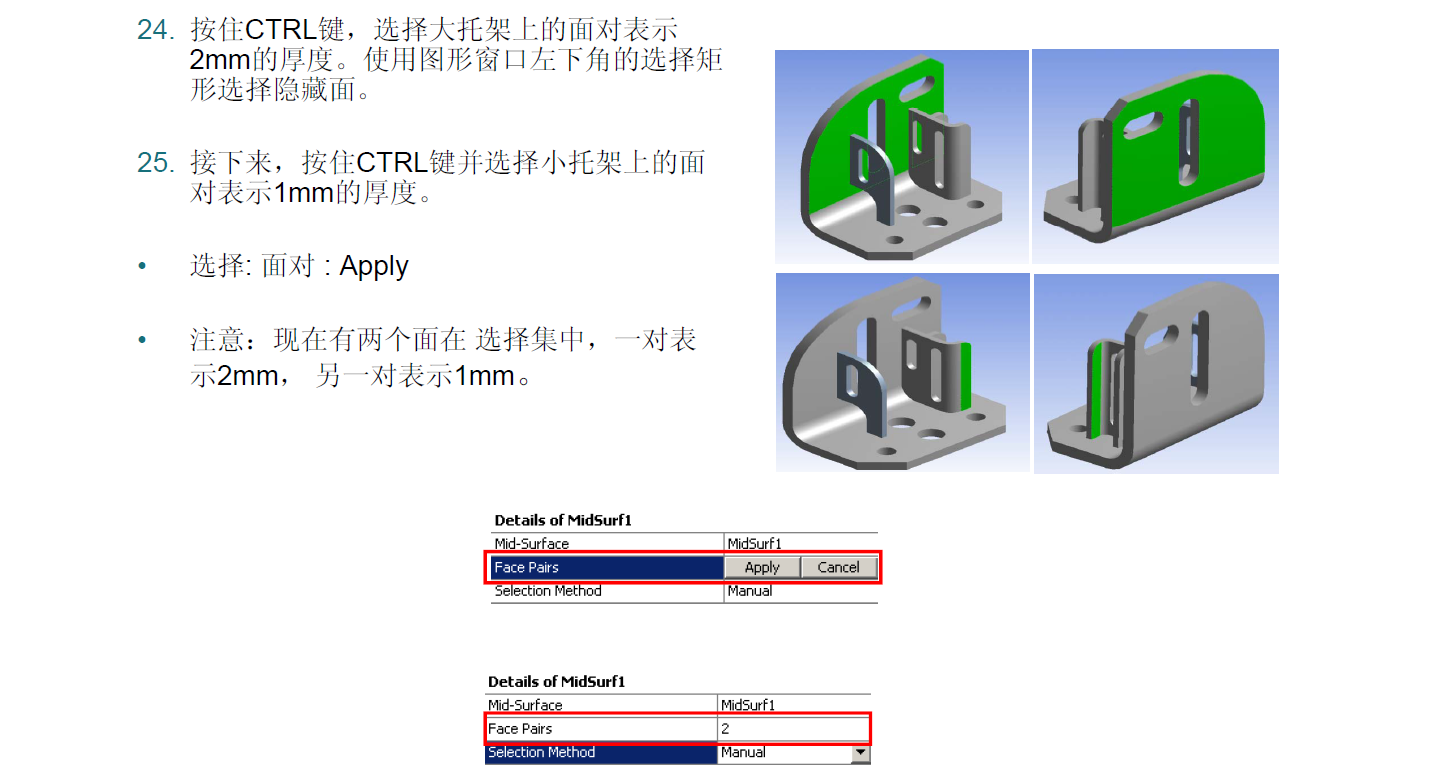

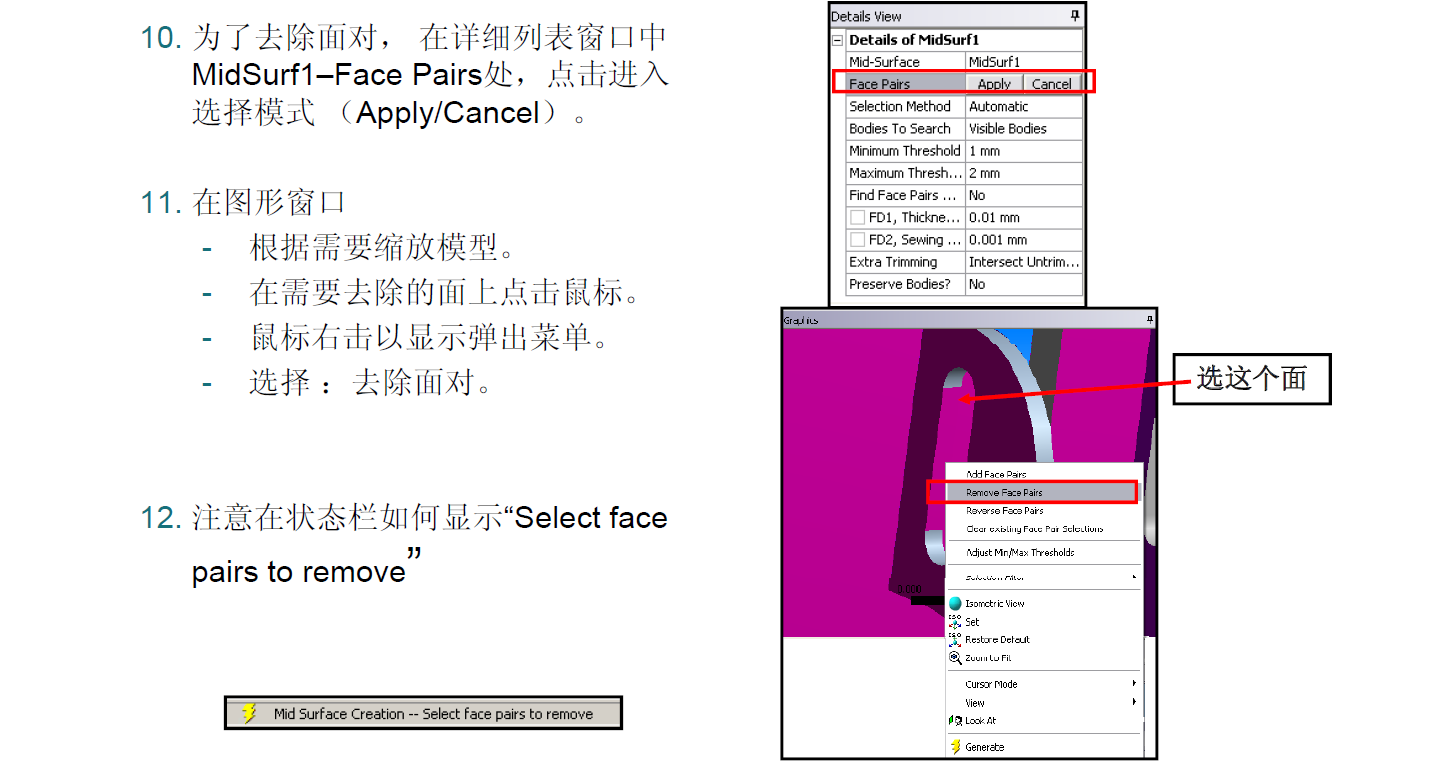

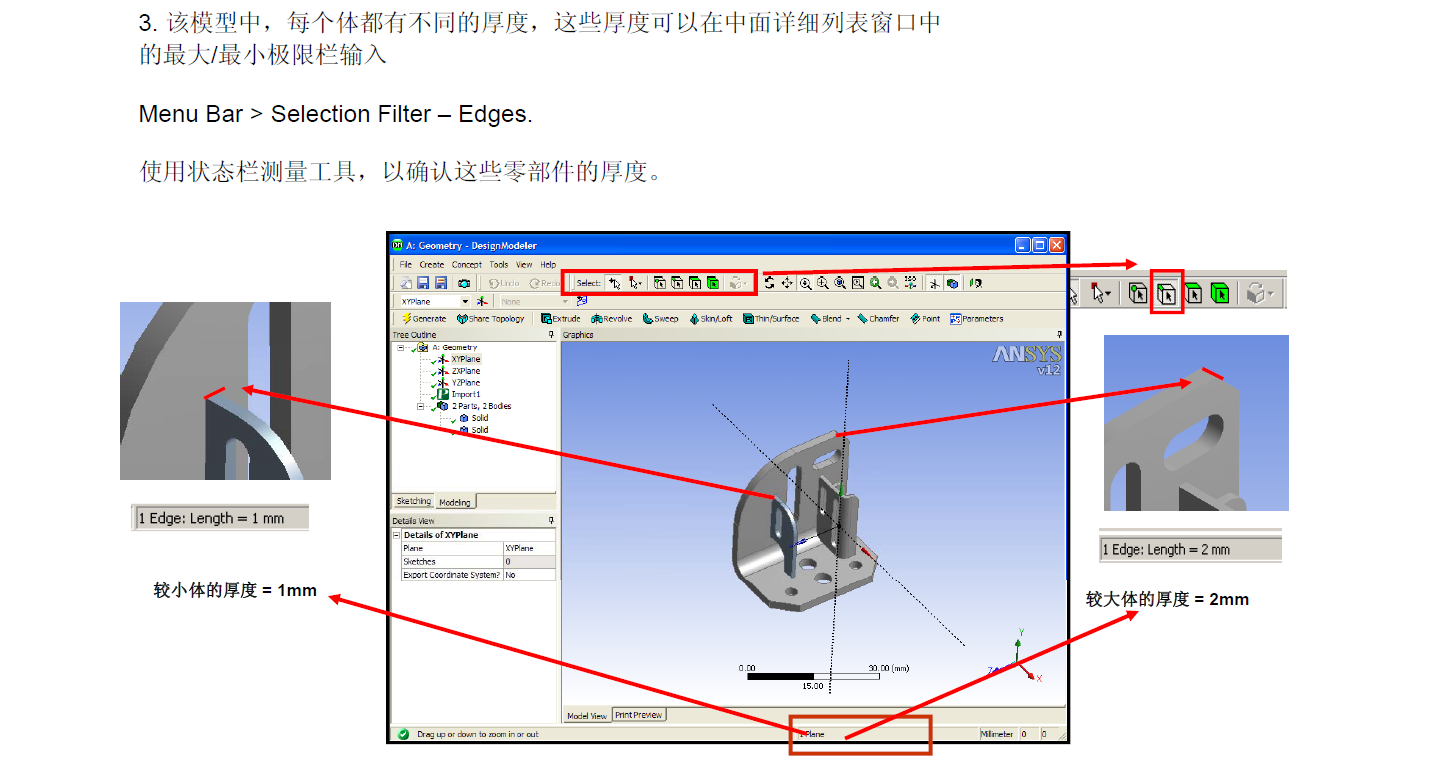

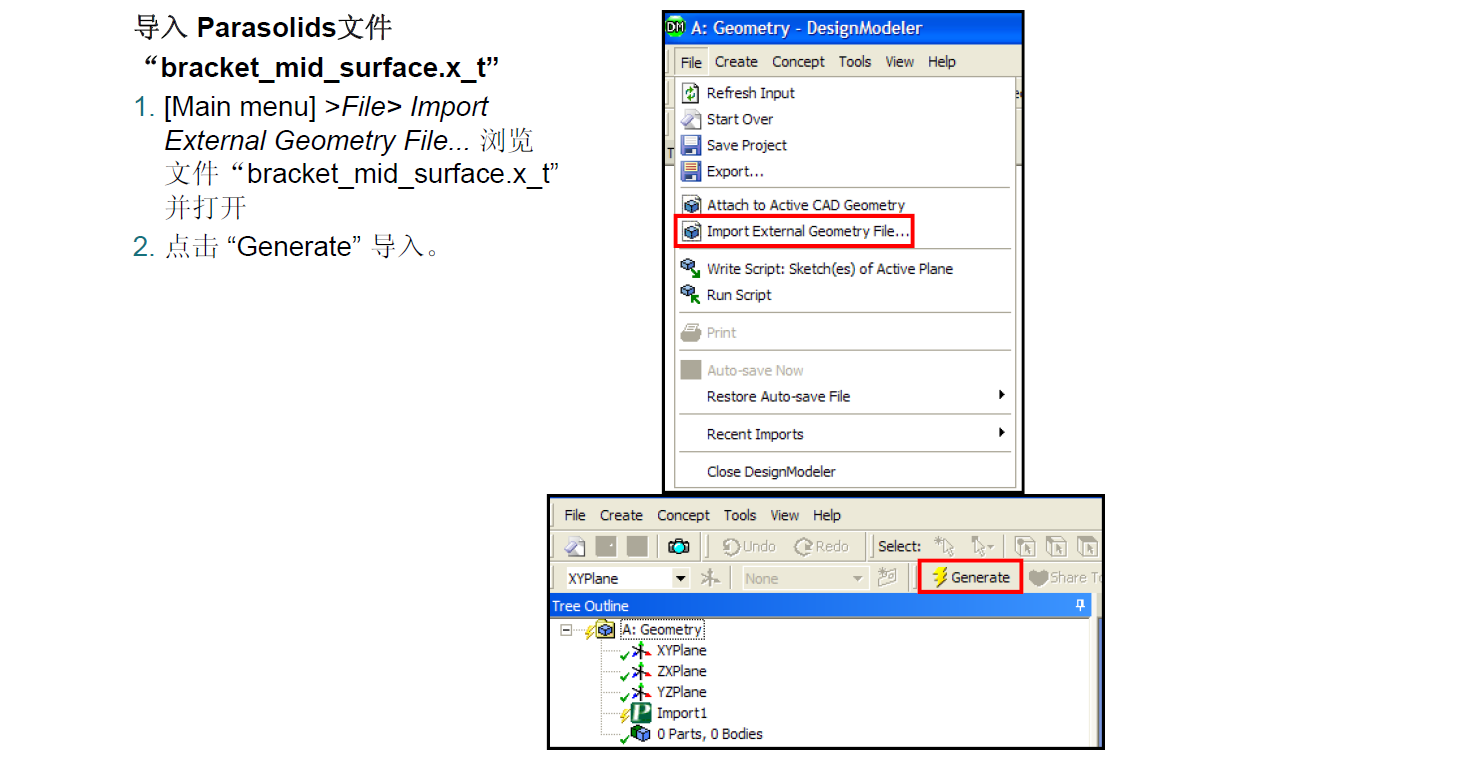

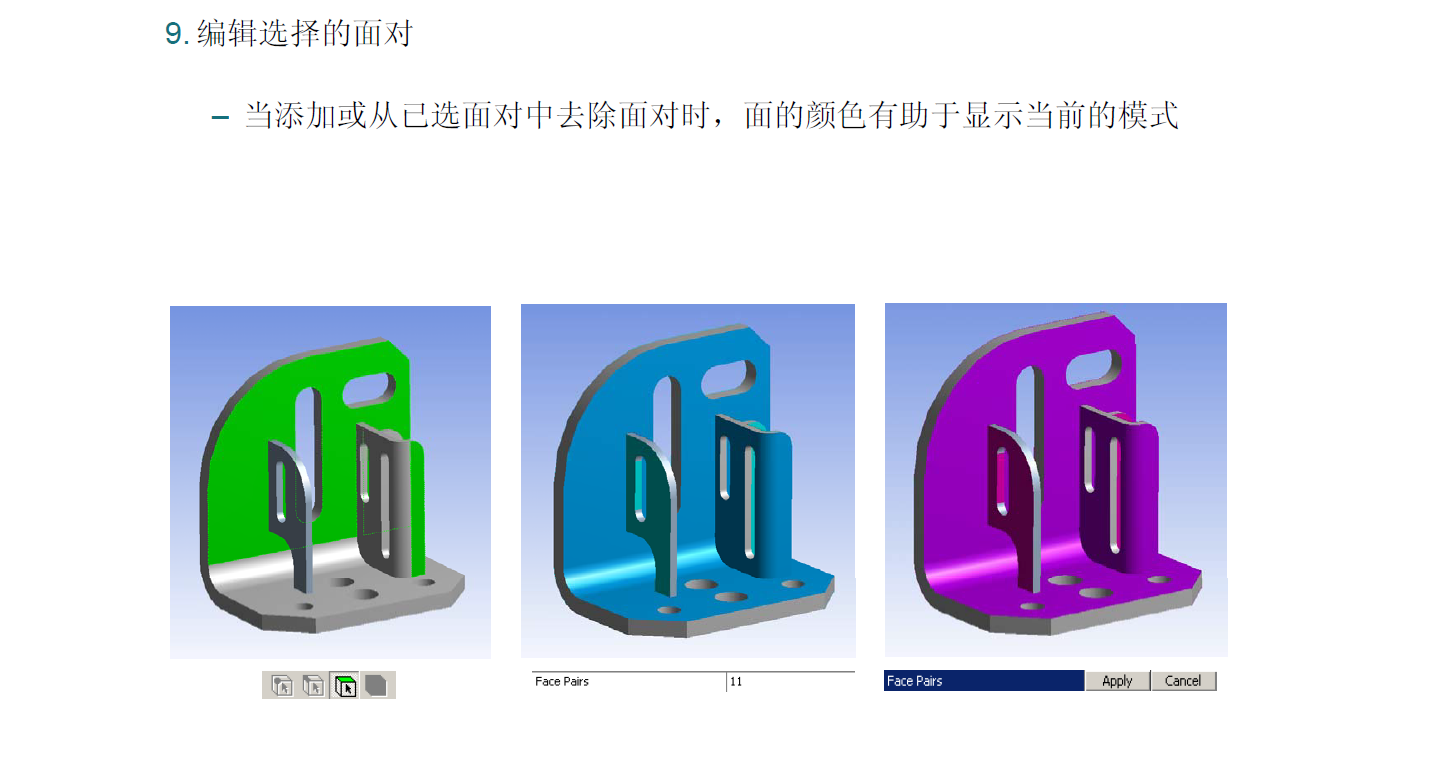

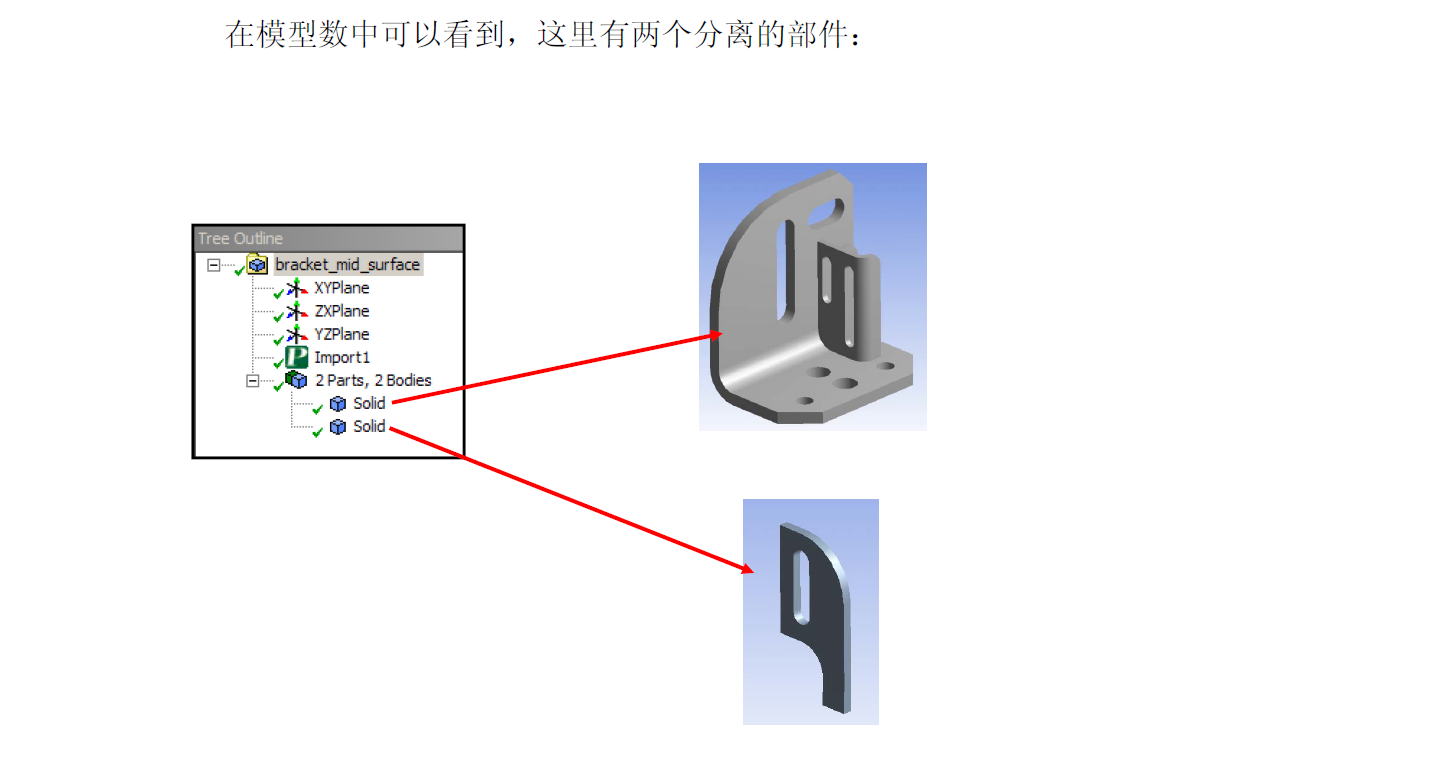

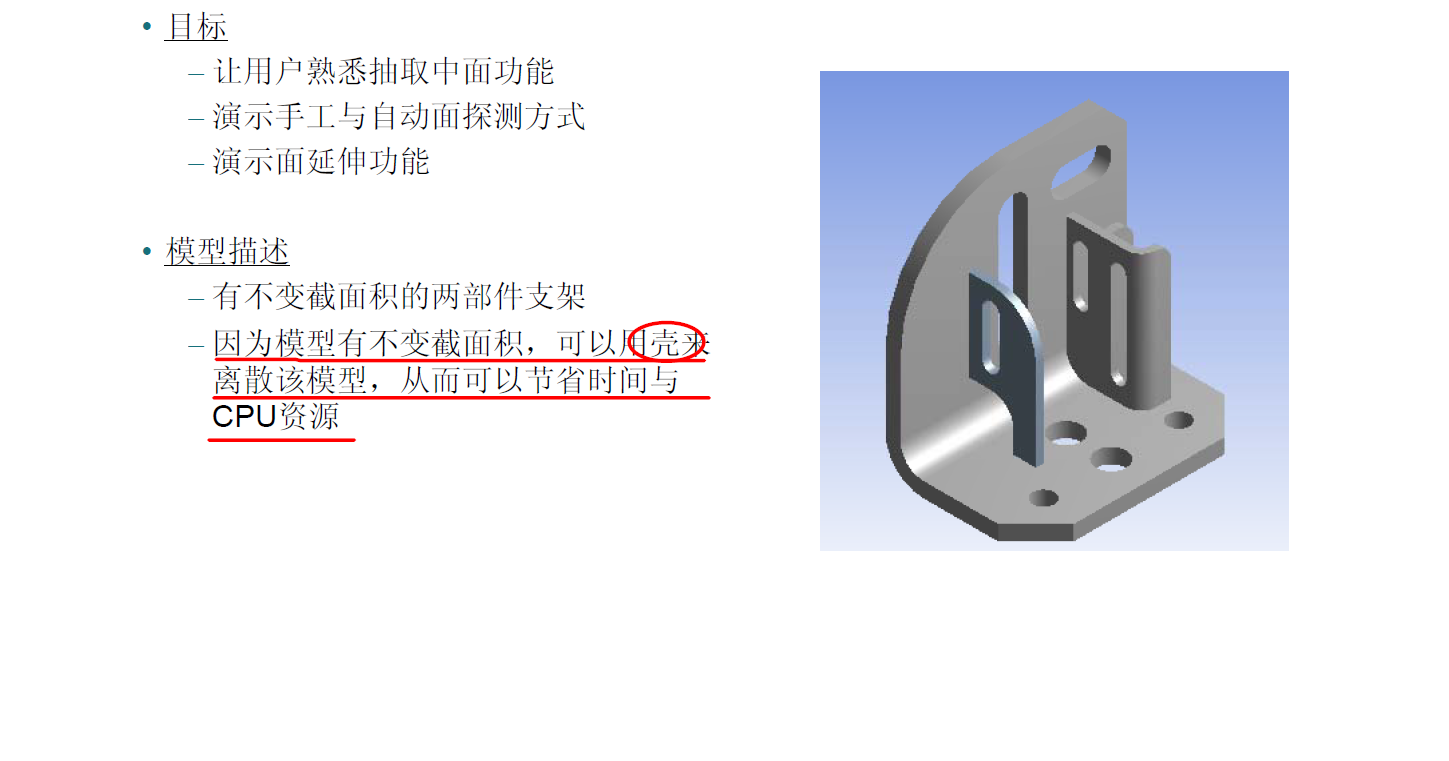

其他详细具体操作过程和技巧在下面的实例PPT中：
