Workbench 之15 基本流体分析工作流

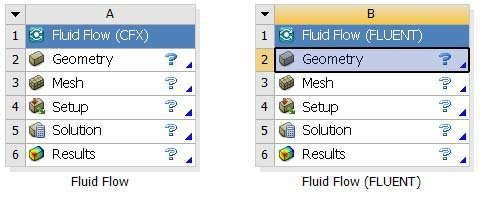

在项目图中添加流体分析系统之后，设置合适的名称，典型地焦点指向Geometry单元，因为通常这是系统中要求用户输入的第一个单元。CFX和Fluent流体系统的样例见下图：

典型地在系统中自顶向下工作，为每个单元使用快捷菜单查看和选择可执行的操作。对于流体系统，其过程具有弹性；可从定义几何，从已有网格，或从已有算例文件开始，在下述章节叙述。

1. 从定义几何开始

典型地，从系统的Geometry单元开始工作

%2） 启动几何程序并创建新几何模型，右击Geometry单元，快捷菜单选择New DesignModeler Geometry或New SpaceClaim Geometry；或选择Import Geometry，浏览至已有CAD模型。

详见Defining your Simulation Geometry

%2） 定义几何且Geometry单元显示绿色对号图标指示该单元已更新之后，随后处理Mesh单元。双击Mesh单元或右击从快捷菜单选择Edit启动网格程序

生成默认网格，右击Mesh单元选择Update；在后台生成默认网格无需启动网格程序。

本步骤完成后，Mesh单元显示绿色对号图标，指示已更新状态。

%2） 启动物理前处理，双击Setup单元或右击快捷菜单选择Edit。

对于Polyflow系统，编辑器为Fluent程序；对于CFX系统，编辑器为CFX预处理程序

定义物理条件后，Setup单元显示绿色对号图标，指示已更新状态

%2） 打开Solution单元编辑器，双击Solution单元或右击快捷菜单选择Edit

在后台运行求解，右击Solution单元快捷菜单选择Update

对于Polyflow系统，关联的编辑器是Fluent程序；对于CFX系统，关联的编辑器是CFX求解管理器

求解完成后，Solution单元显示绿色对号图标，指示已更新状态

%2） 现在可以对结果进行后处理。打开CFD-Post后处理器，双击Results单元或右击快捷菜单选择Edit

一旦上述过程完毕，系统所有单元均显示绿色对号图标，指示已更新状态。

2. 从导入网格开始

可绕过Geometry单元通过导入网格开始仿真过程

1） 导入网格文件，右击Mesh单元快捷菜单选择Import Mesh File

2） 打开文件对话框，浏览至网格文件点击Open

CFX和Fluent过程仅文件类型不同（打开文件对话框选项的文件类型下拉列表）

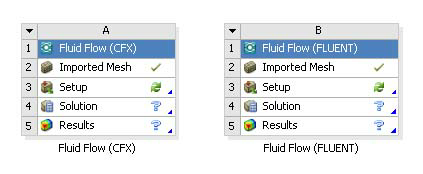

网格文件打开之后，Mesh单元改变为导入网格和绿色对号图标，指示已更新状态。Geometry单元（导入网格文件选项无需使用）从系统中删除（见下例CFX和Fluent流体系统）

3） 载入物理前处理，双击Setup单元或右击快捷菜单选择Edit

4） 此处开始，与Basic Fluid Flow Analysis，Starting from Geometry相同。

3. 从导入CFX算例文件开始

可跳过Geometry单元和Mesh单元，通过导入算例文件开始仿真过程。该过程在CFX和Fluent中有轻微区别。

1） 右击Setup单元，快捷菜单选择Import Case>Browse

2） 在打开文件对话框中，浏览并找到算例文件，点击Open

3） 如果Geometry和Mesh单元未使用（空），自动删除

如果该单元有输入或输出链接，则视为已使用，不被删除

因为CFX支持多个网格导入单个Setup单元，如果任何Geometry或Mesh单元包含数据，这些单元都不会删除。其结果，Mesh单元生成的网格和从算例文件导入的网格在CFX-Pre中进行组合。

4） 一旦导入完成，要启动CFX-Pre，双击Setup单元或右击从快捷菜单选择Edit

5） 此处开始，与Basic Fluid Flow Analysis，Starting from Geometry所述相同

4. 从导入Polyflow算例文件开始

可跳过Geometry单元和Mesh单元，通过导入算例文件开始仿真过程。该过程在CFX和Fluent中有轻微区别。

%2） 要导入算例文件，右击Setup单元，快捷菜单选择Import Polyflow Case

%2） 选择算例文件，从最近文件列表，或浏览

%2） 警告对话框通知，此步骤将删除Geometry和Mesh单元及其关联数据，点击OK

Geometry单元和Mesh单元从系统中删除，任何与该2个单元的链接也被删除

%2） 此处开始，与Basic Fluid Flow Analysis，Starting from Geometry所述相同
