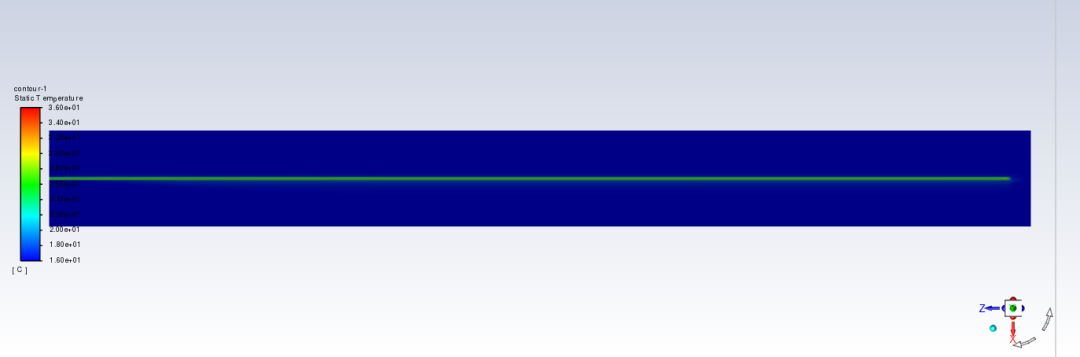

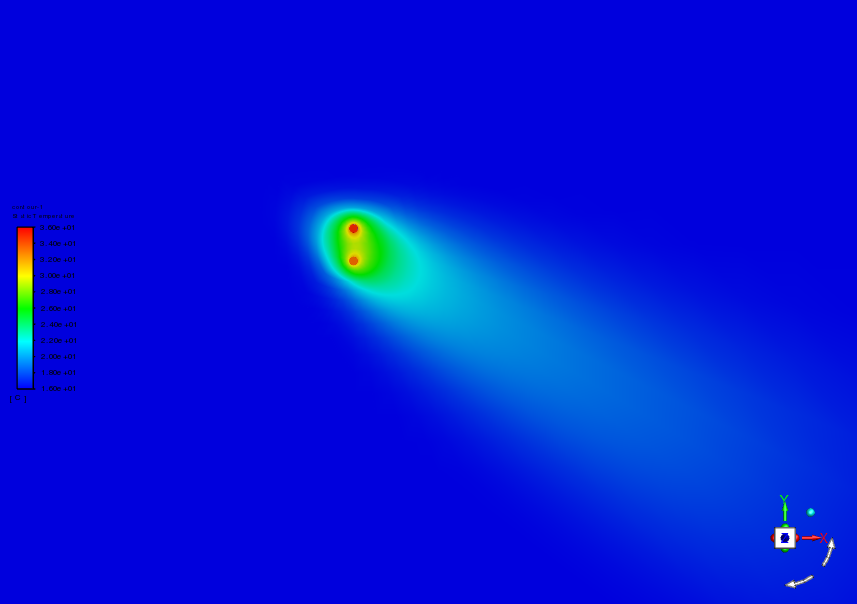

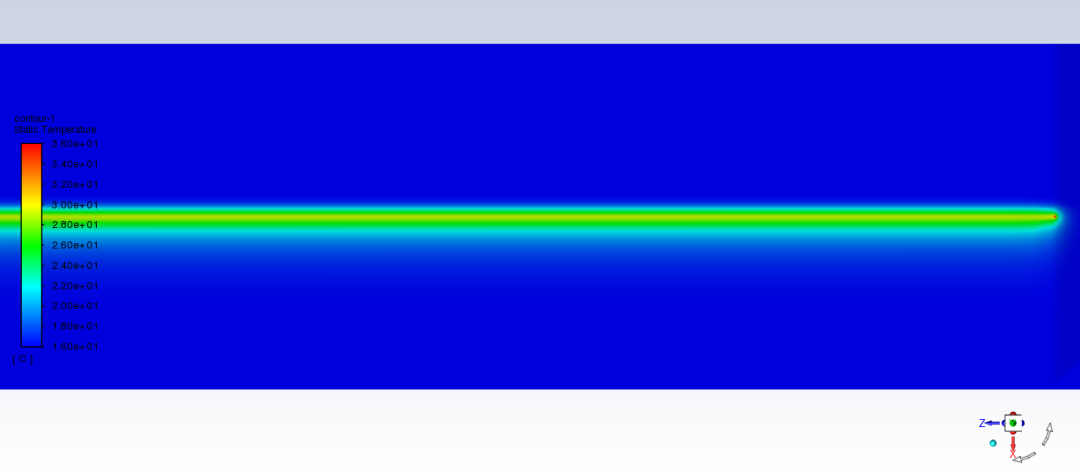

01 模型图
02 仿真工况
入口条件:流体速度0.6m/s,velocity inlet,水温36℃,直径26mm。
土壤原始温度:16℃。
计算域外围和底部设为初温16℃,计算域顶部设为绝热边界。

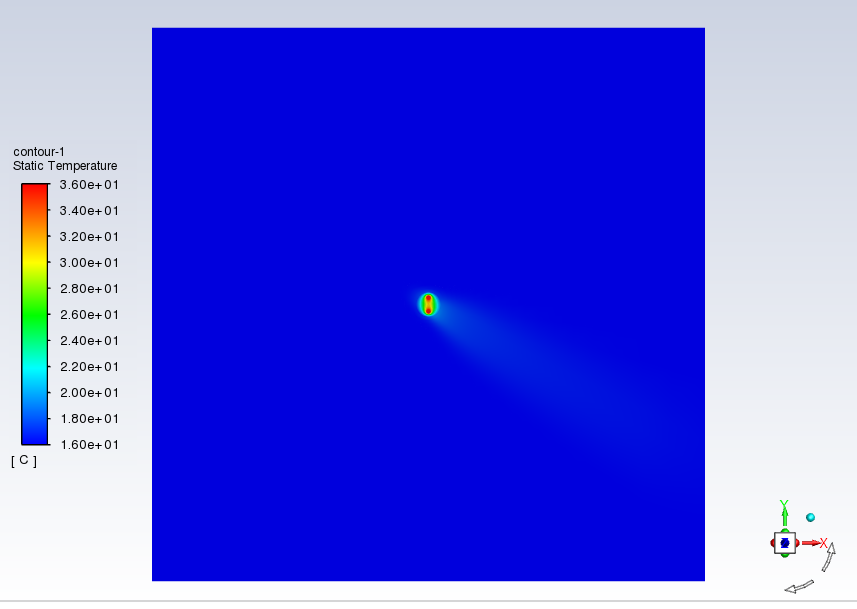

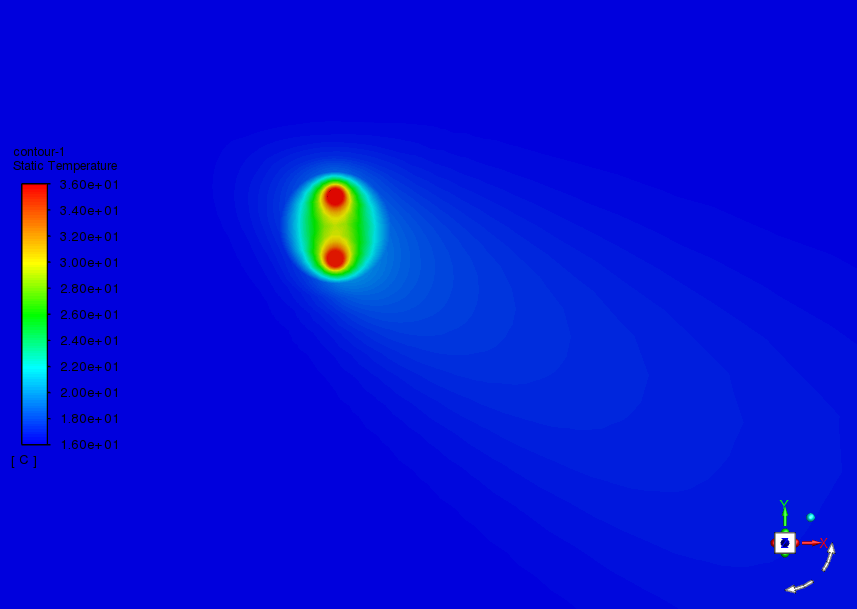

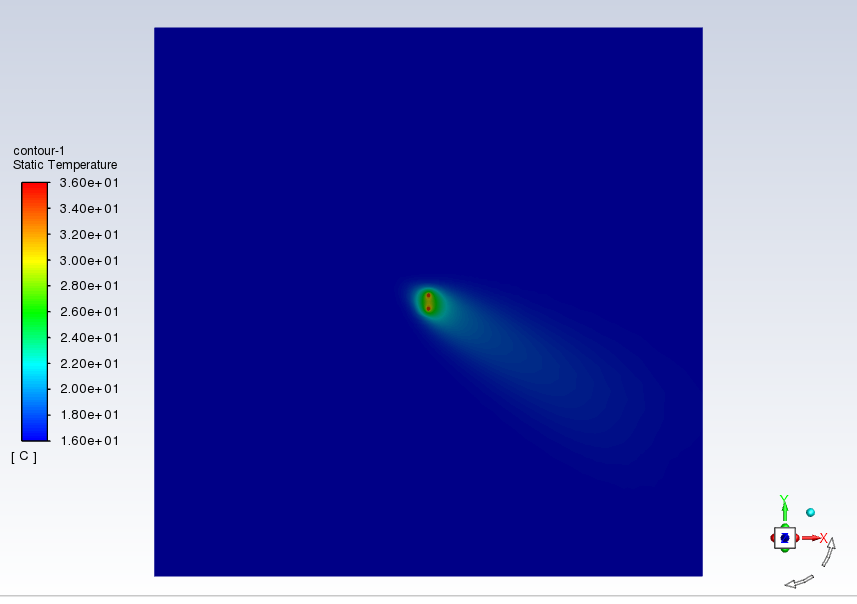

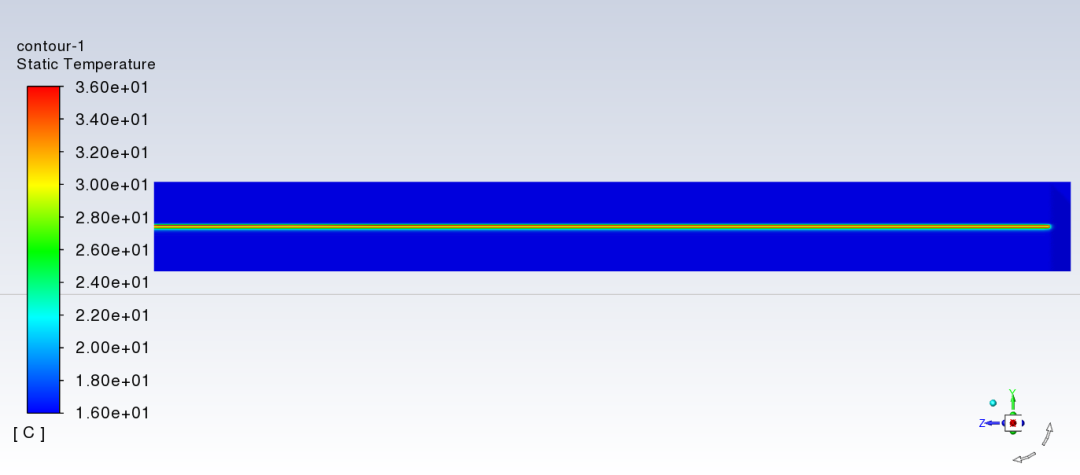

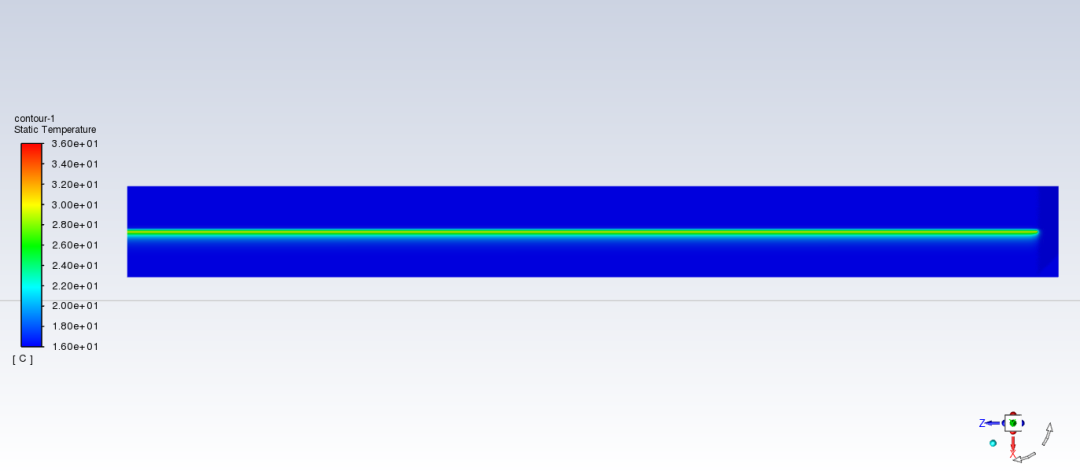

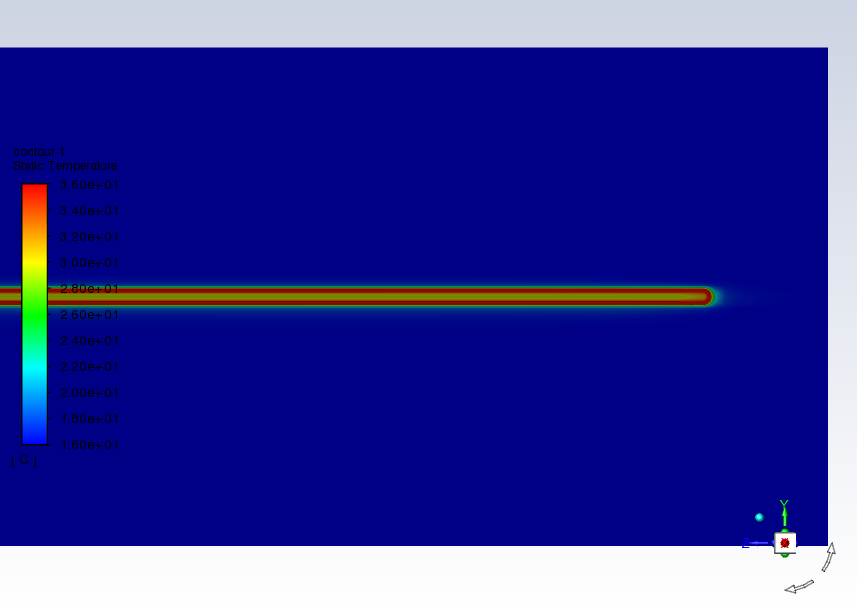

03、Case A3考虑土壤中地下水渗流的仿真结果

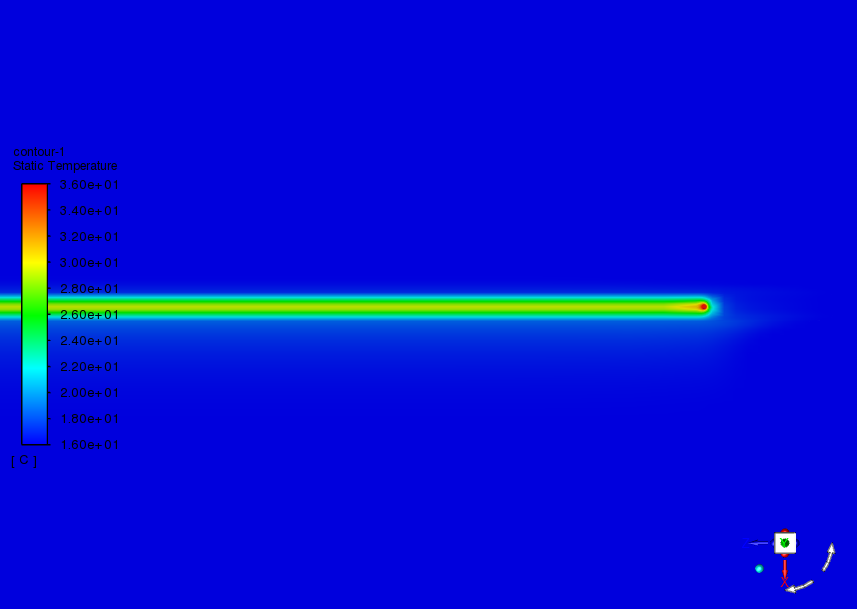

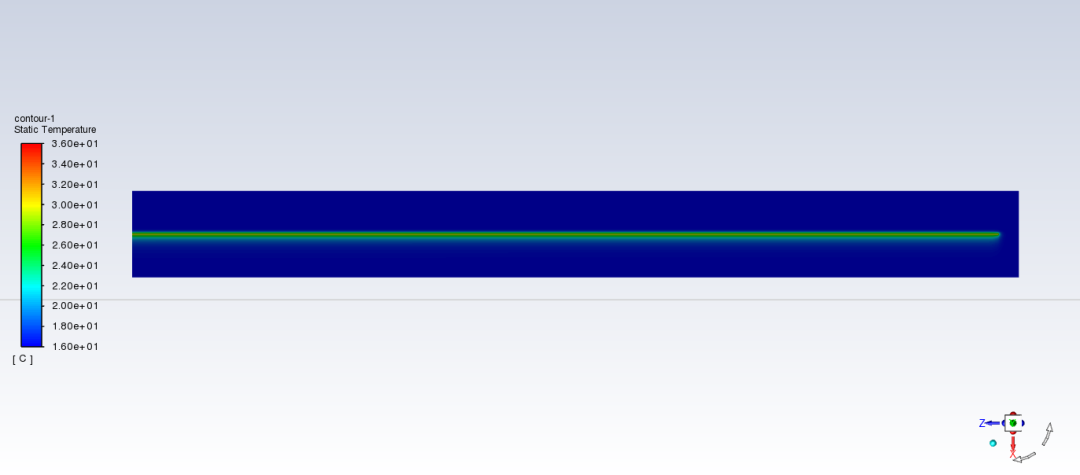

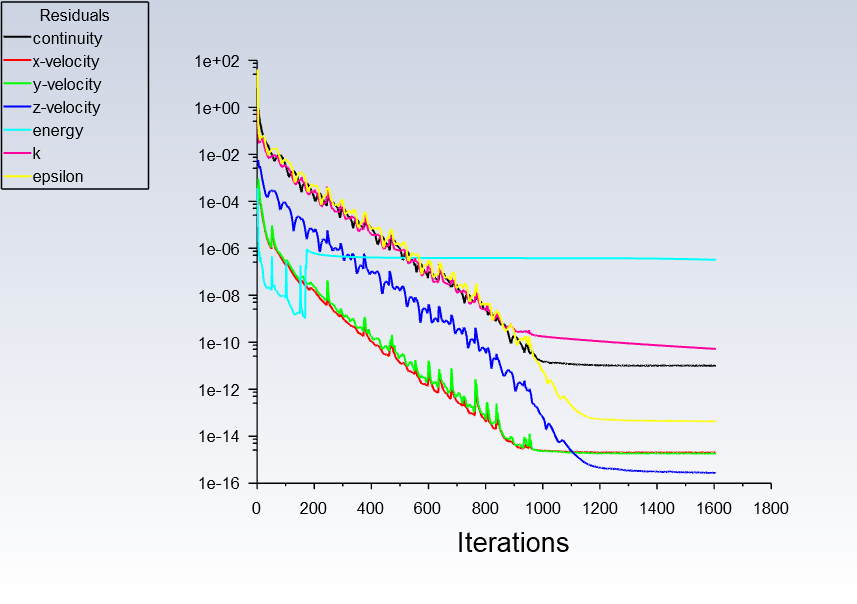

(1)1天结果

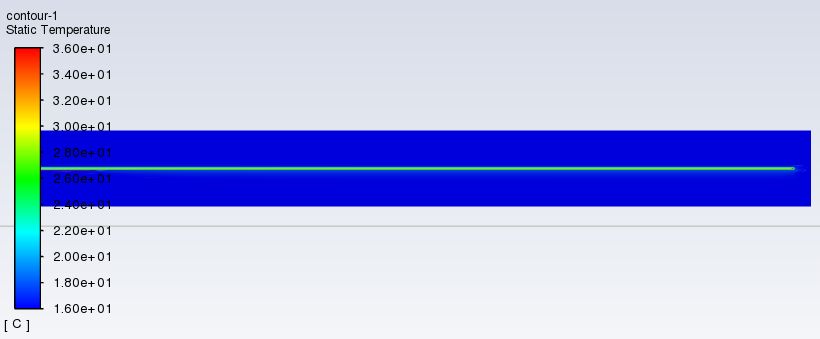

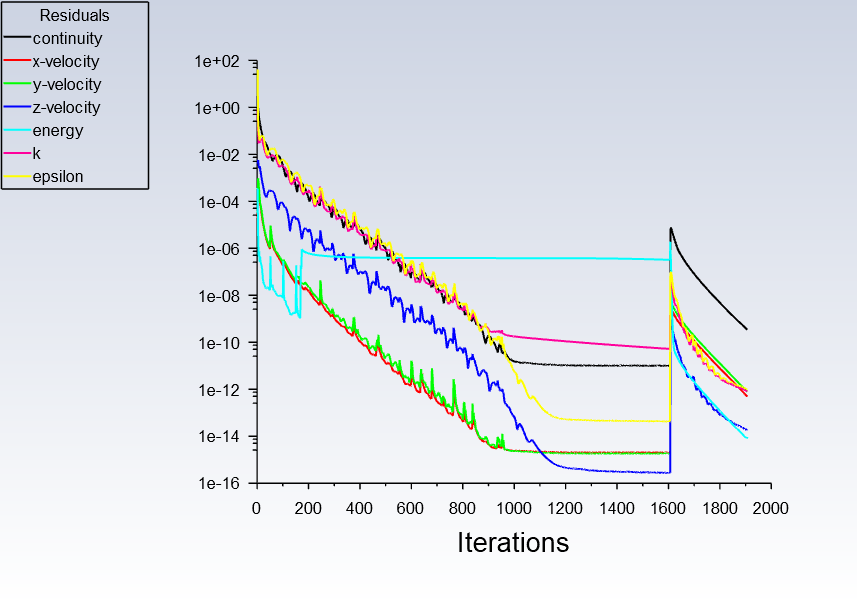

(2)301天结果

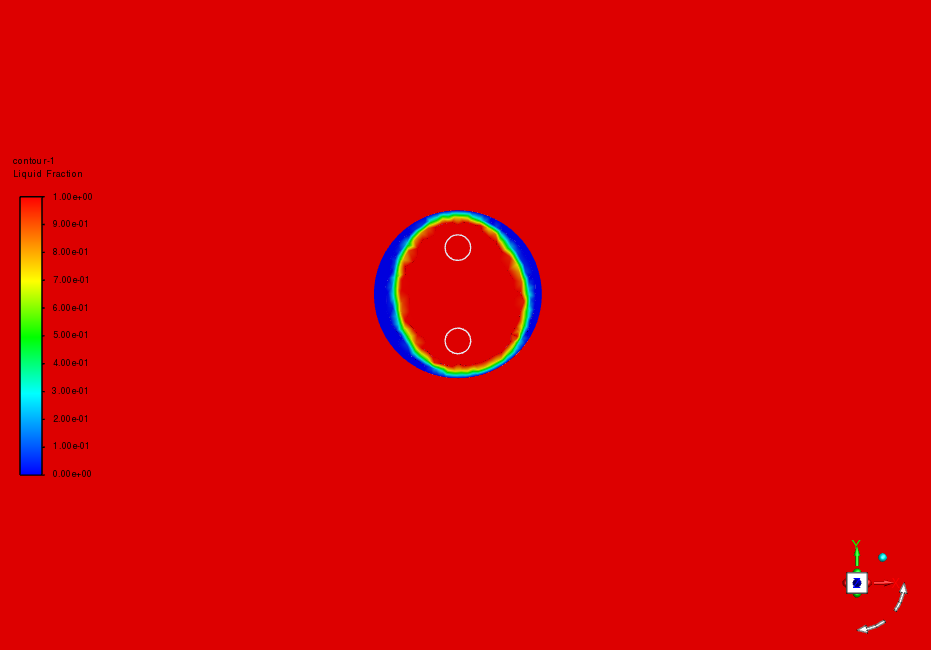

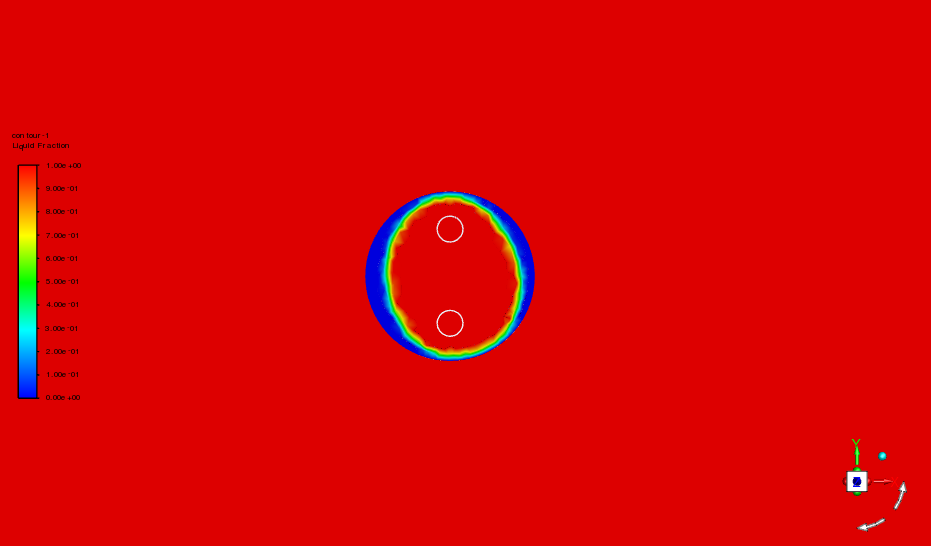

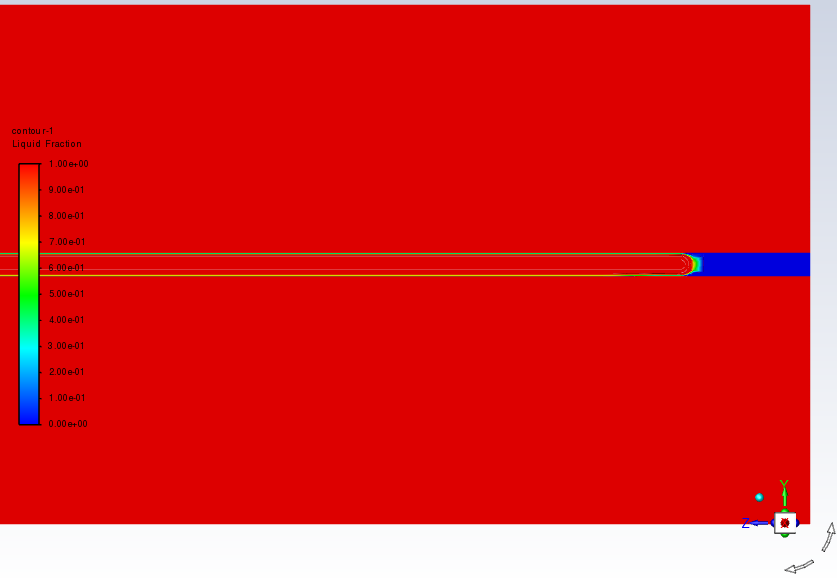

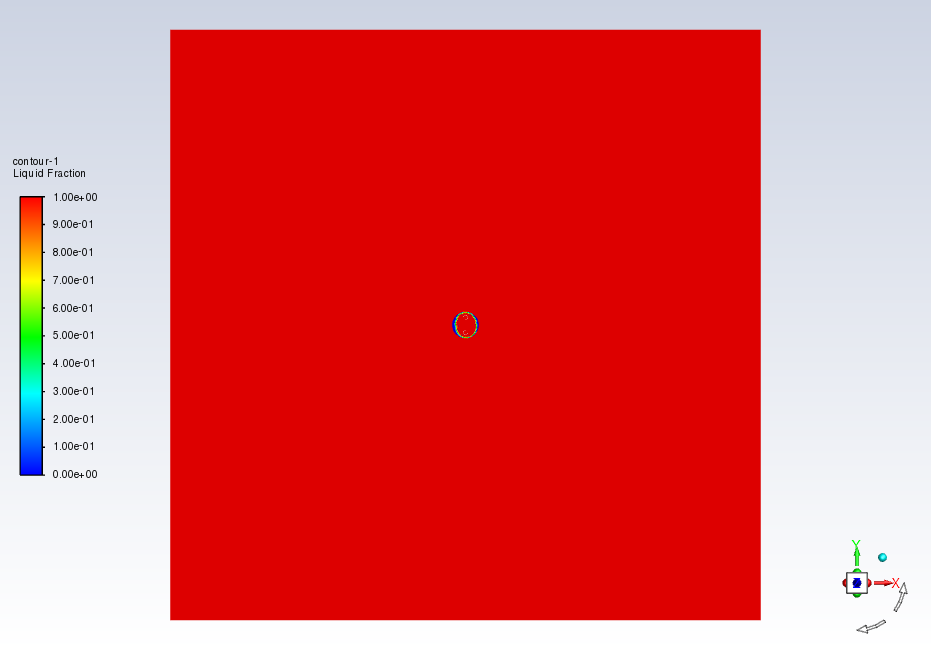

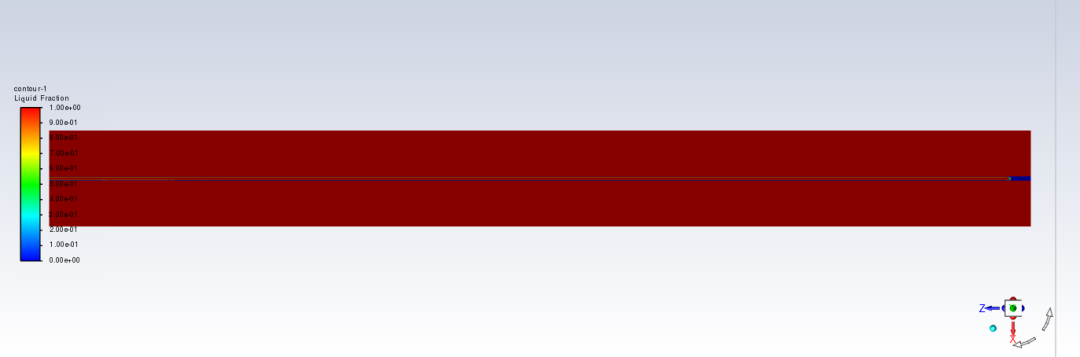

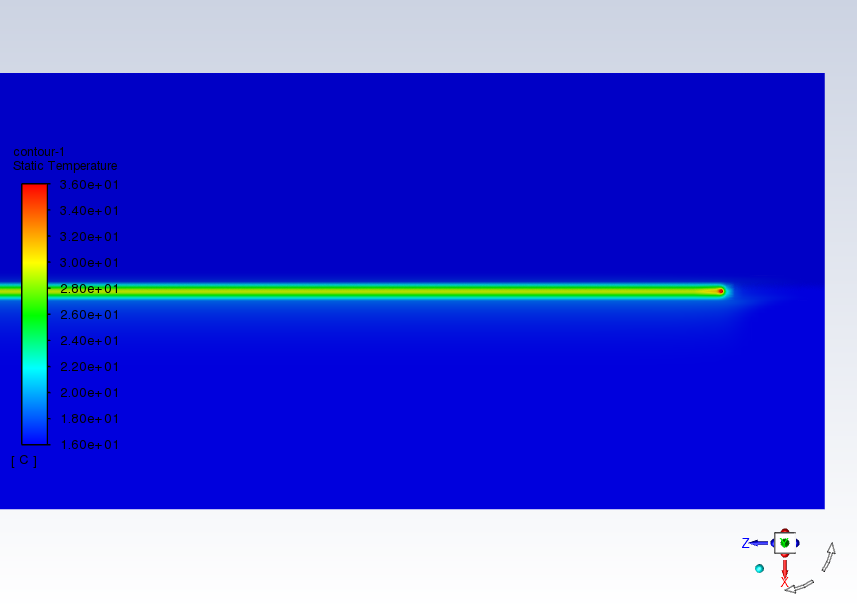

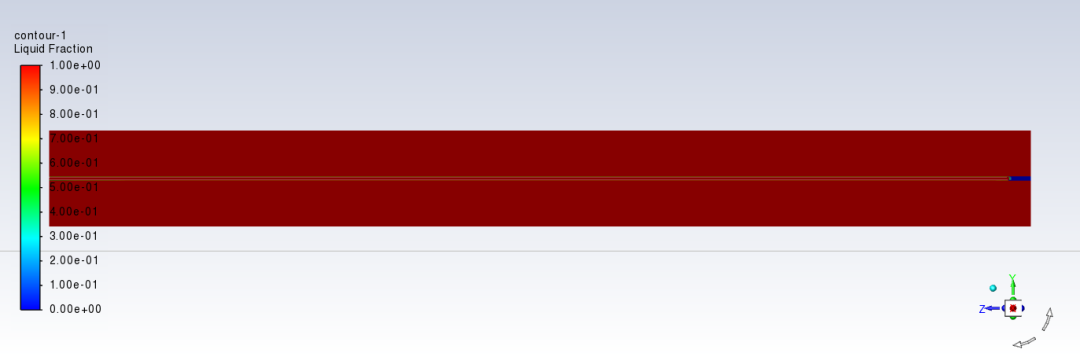

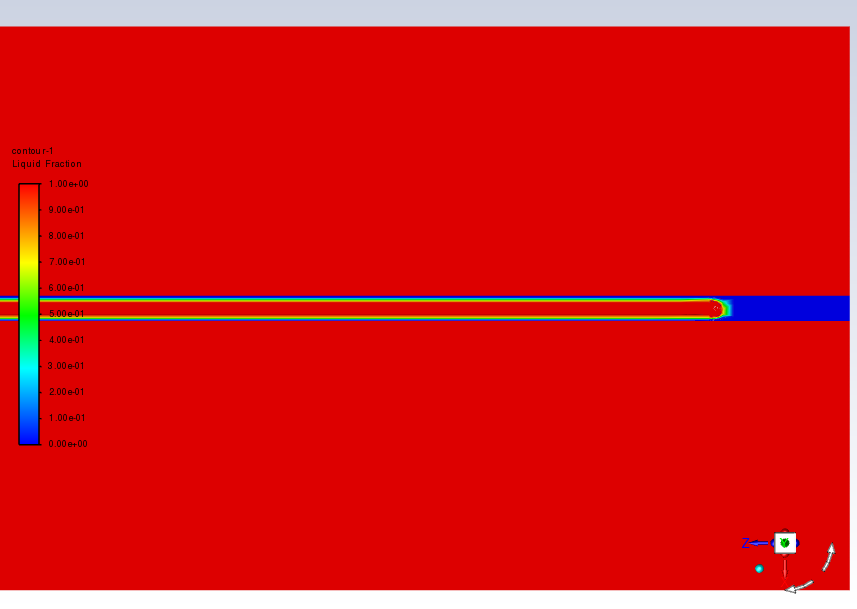

04、Case A4基于相变回填并同时考虑地下水渗流的仿真结果

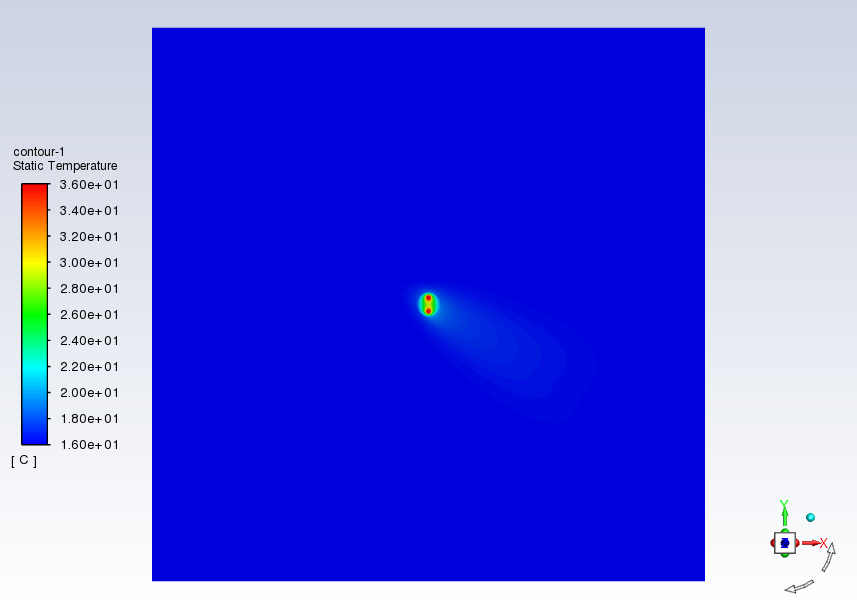

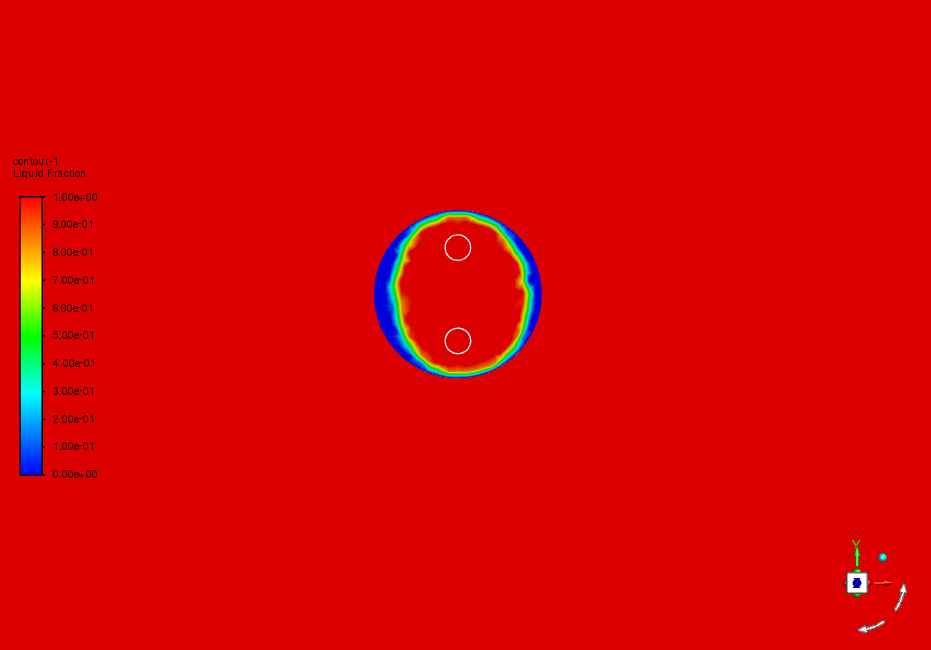

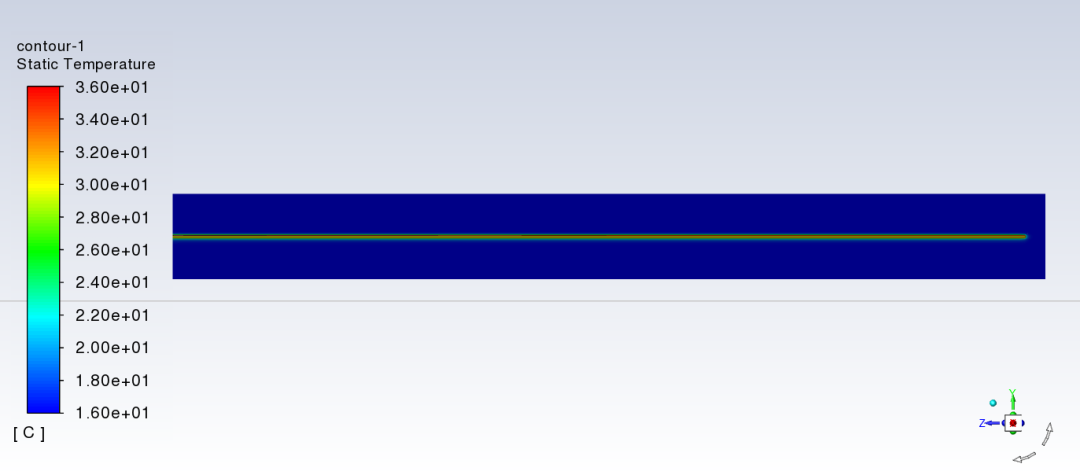

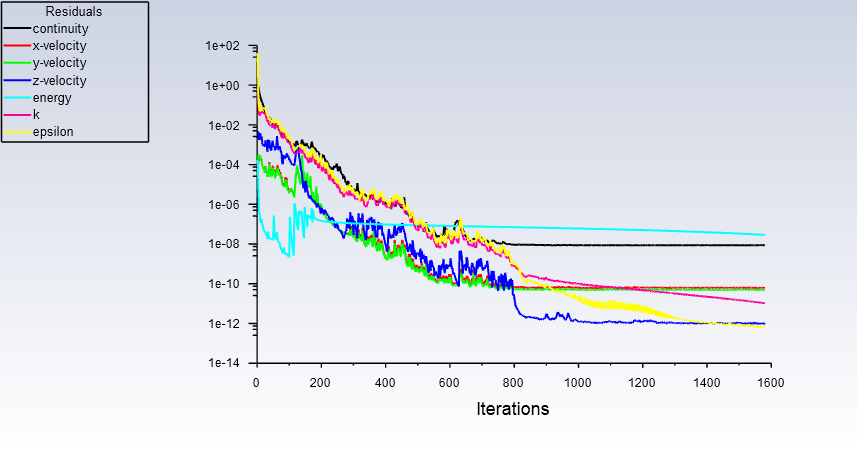

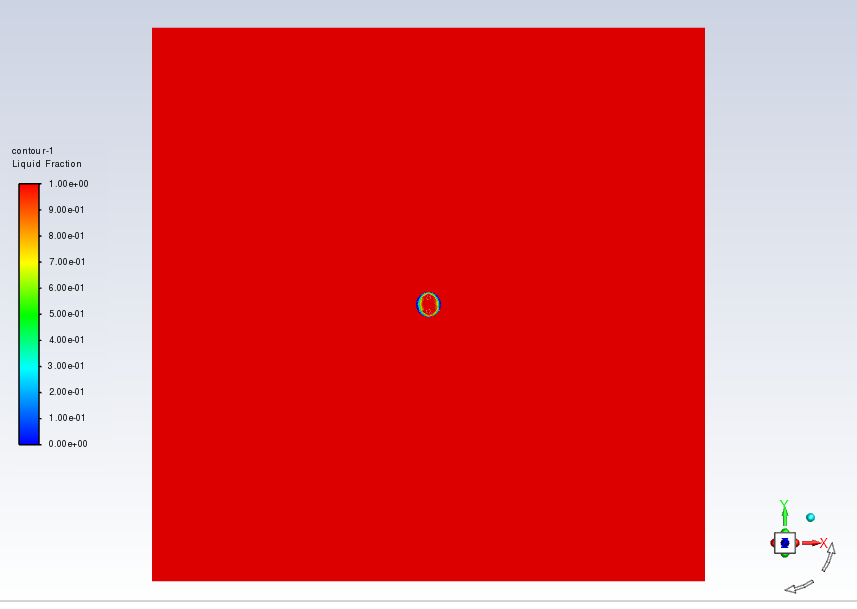

(1)1天结果

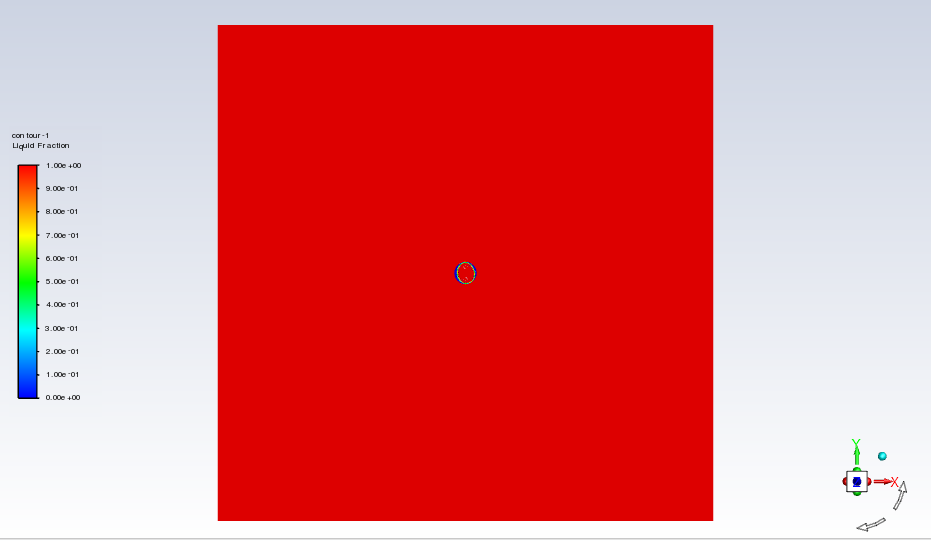

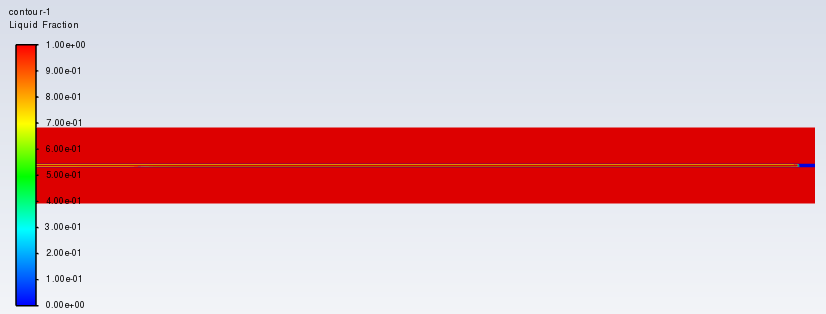

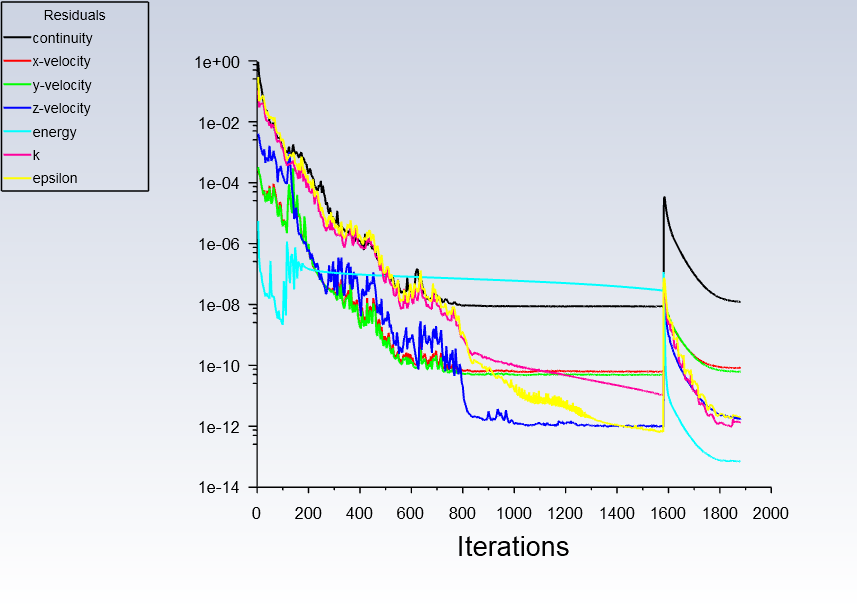

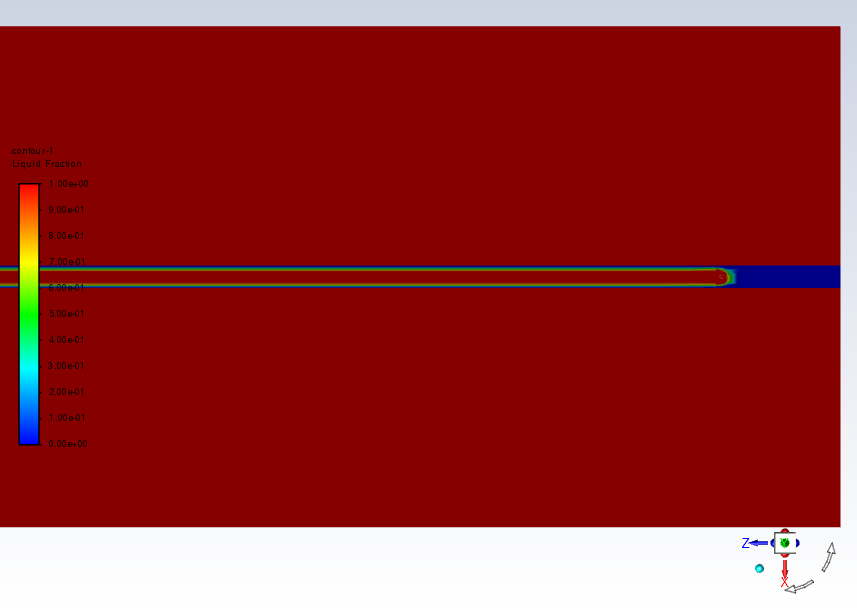

(2)301天结果
05

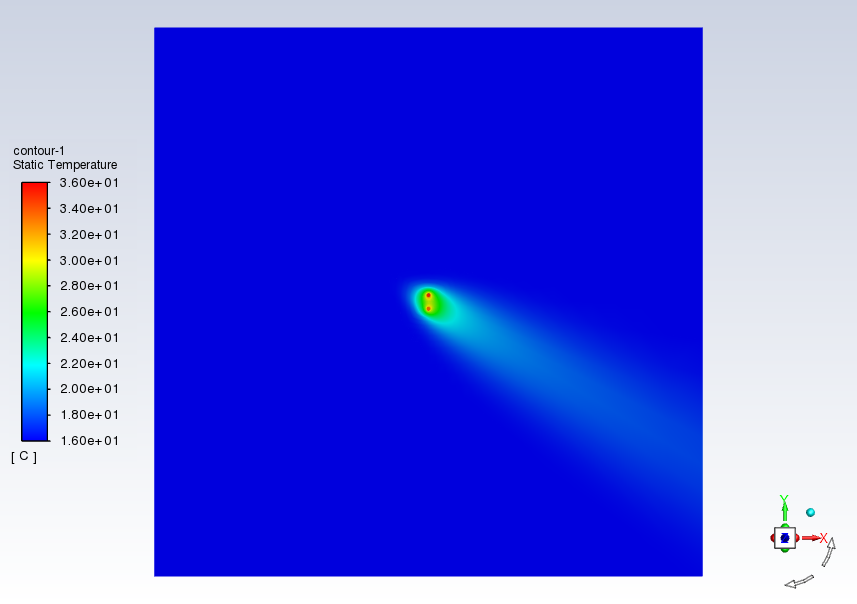

结果对比

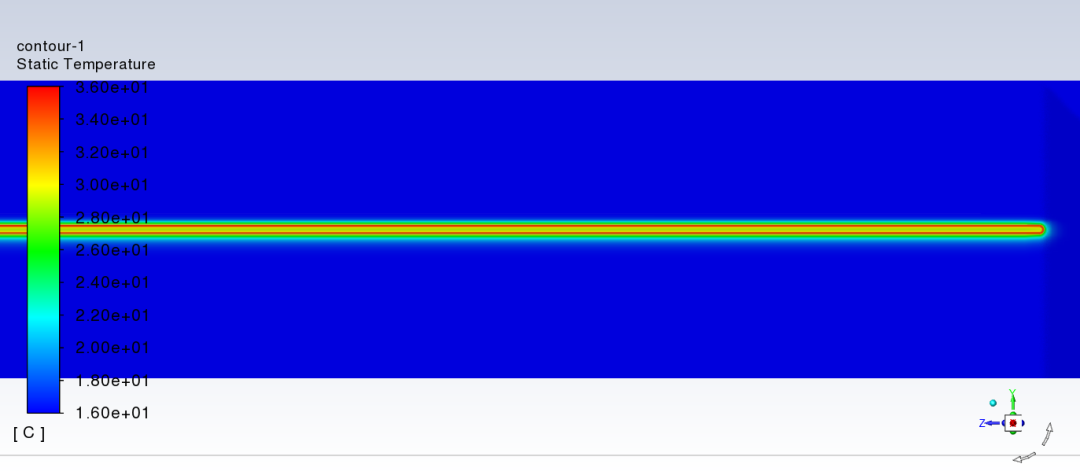

(1)工况说明

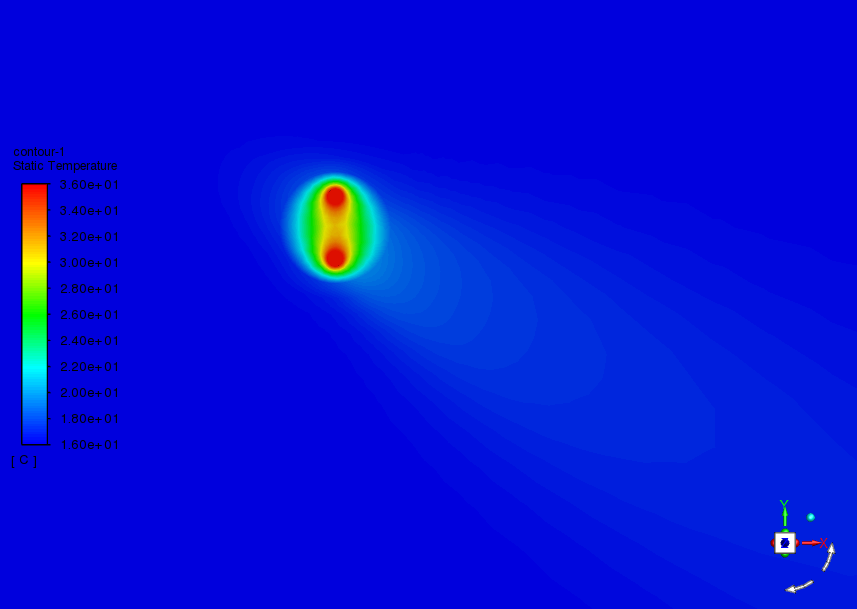

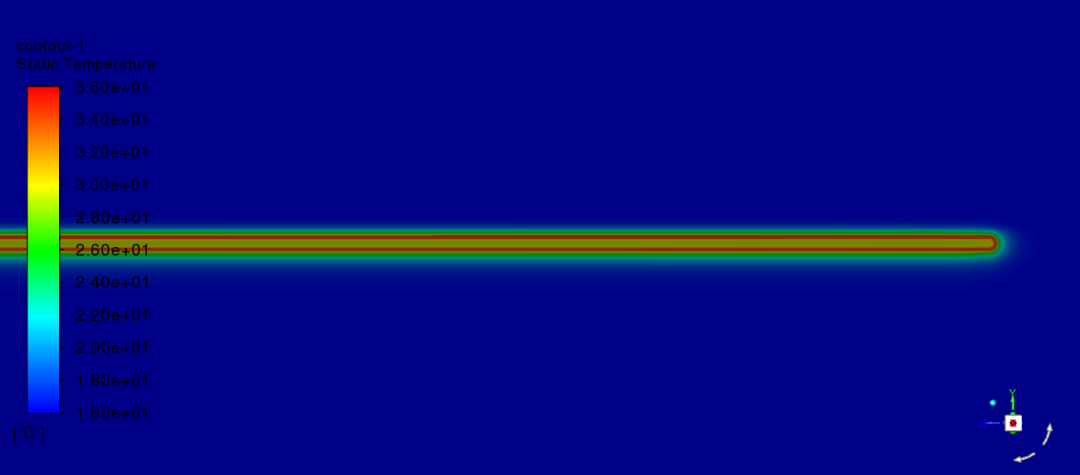

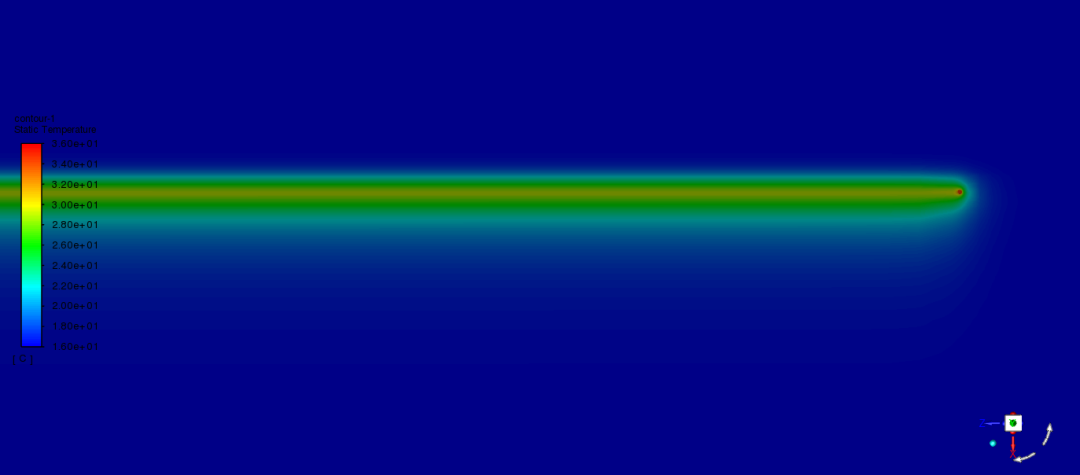

(2)水平截面温度分布对比
(3)监测说明
出口命名为out,前述的四个坐标为(xi,0,20)的监测点(其中xi=0,0.5,1,1.95),分别命名为P1、P2、P3和P4。
例如下述图中,“A1-P1”指的是A1工况下P1监测点的温度数据。
(4)不同工况下监测数据对比

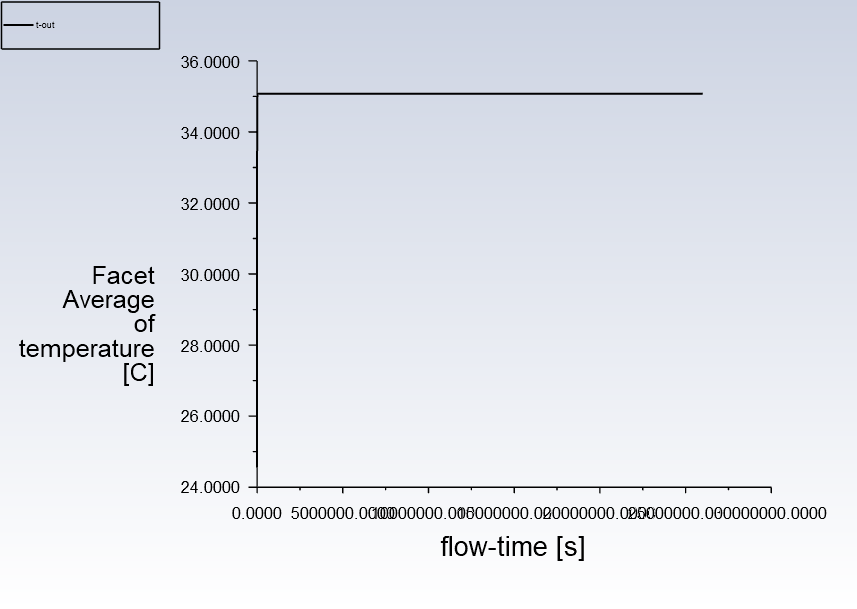

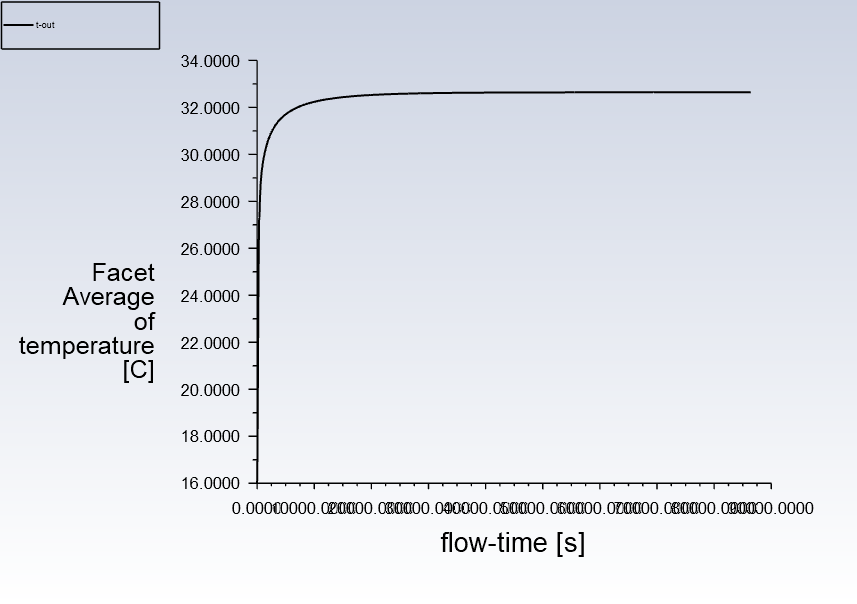

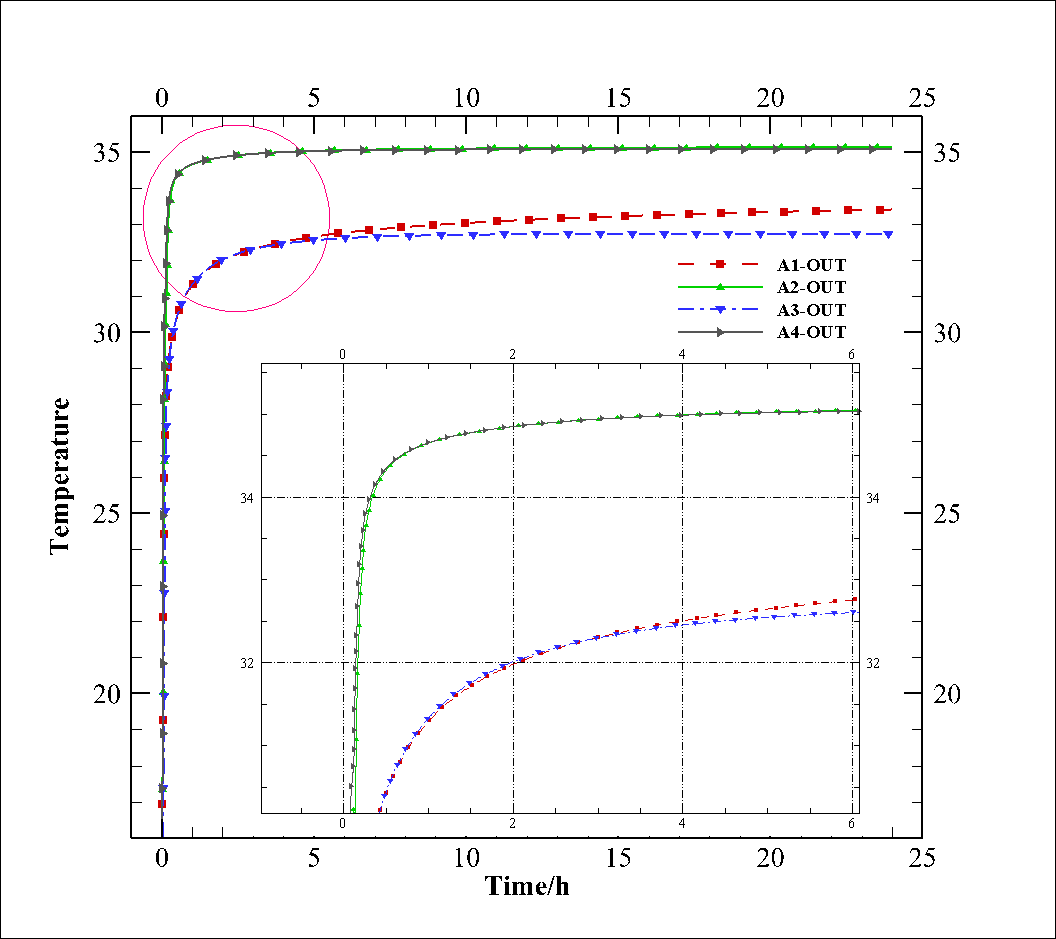

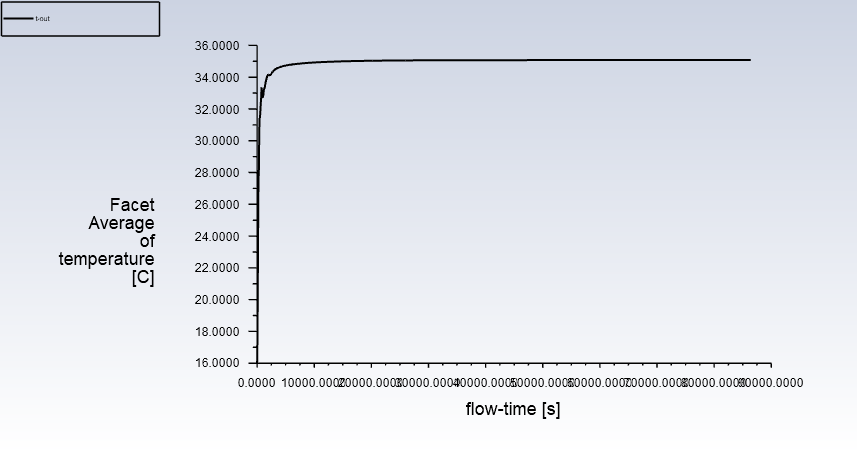

出口温度数据:

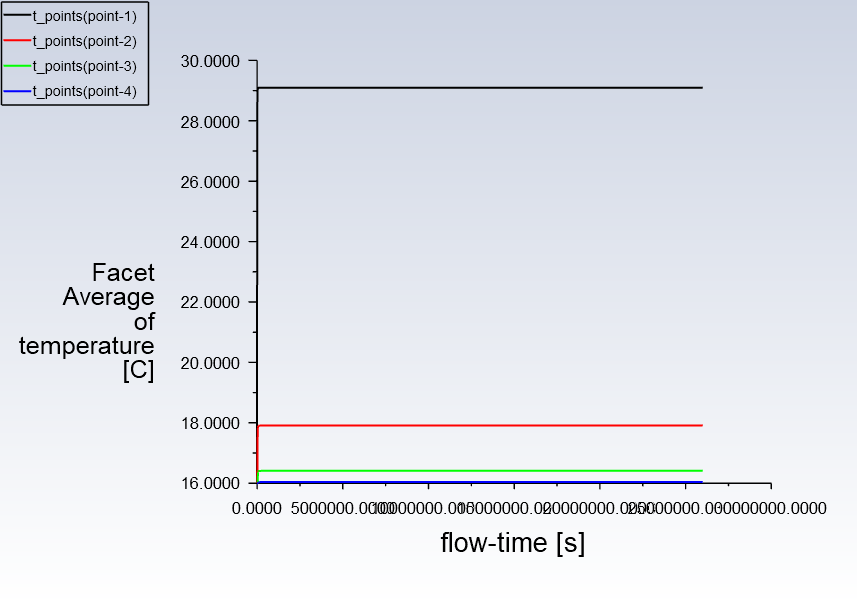

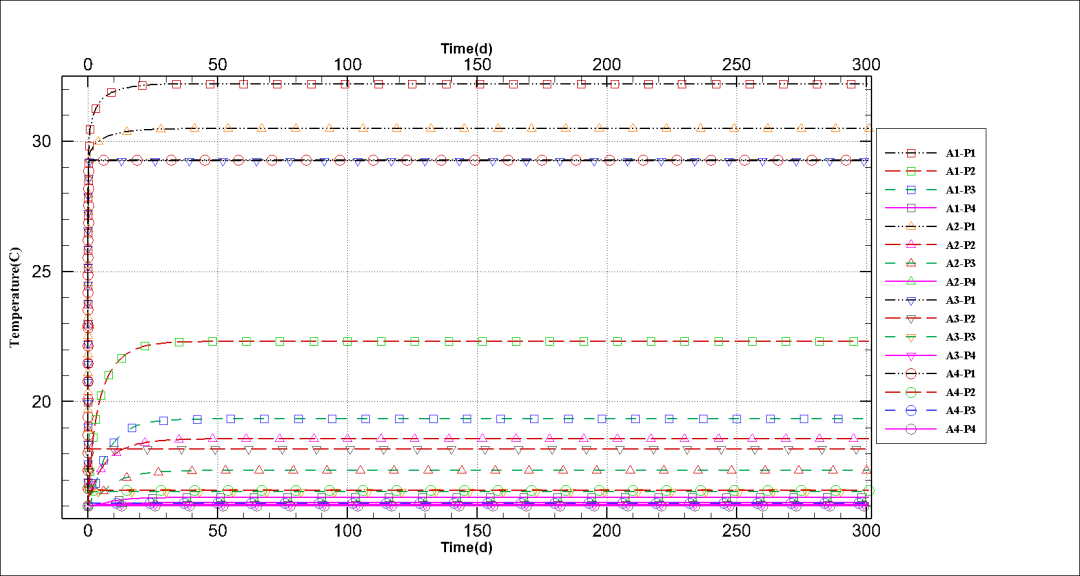

所有监测点温度:
A1工况监测点数据:

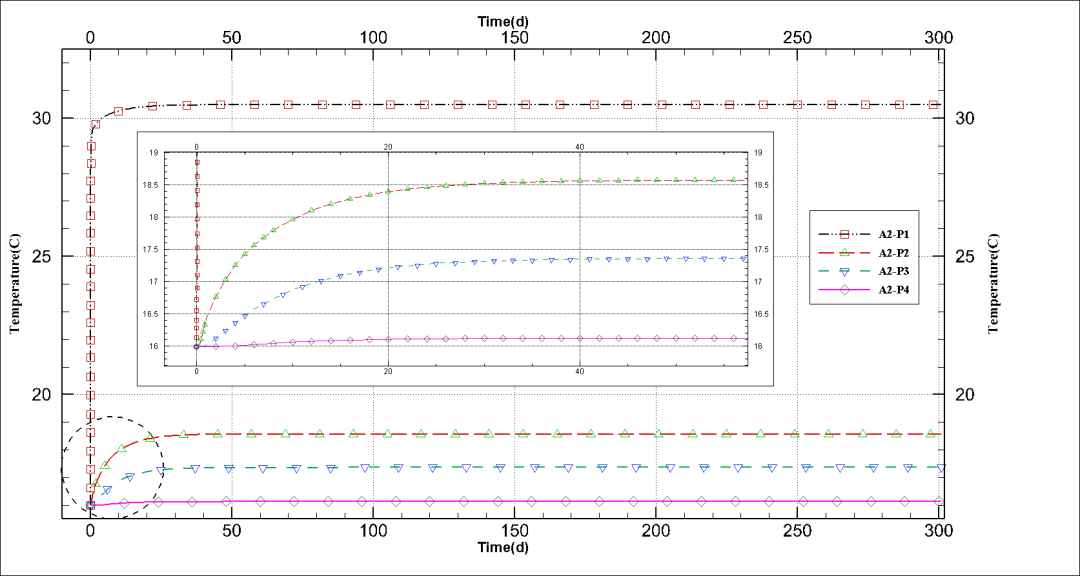

A2工况监测点数据:

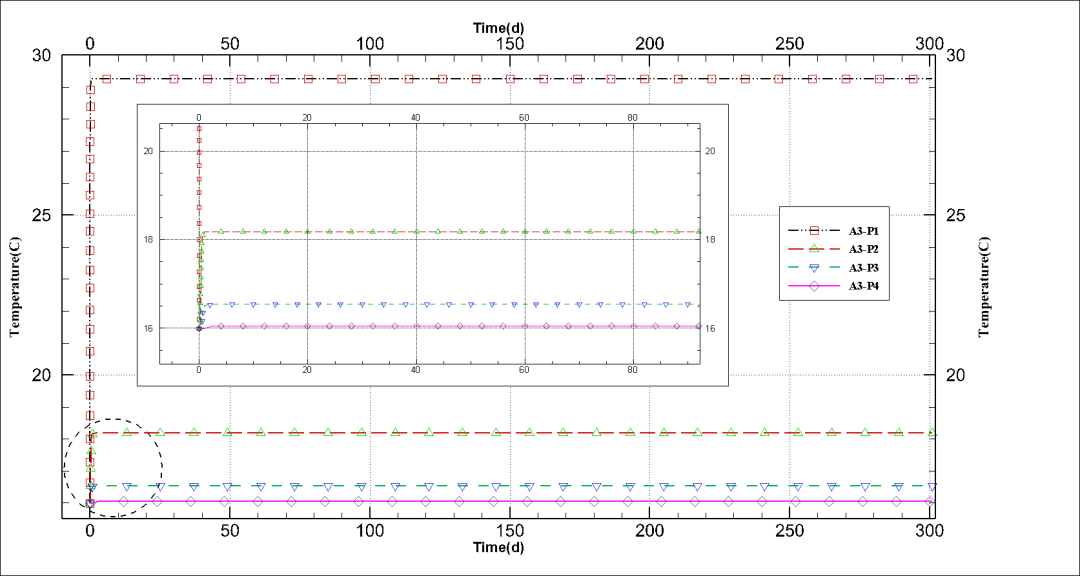

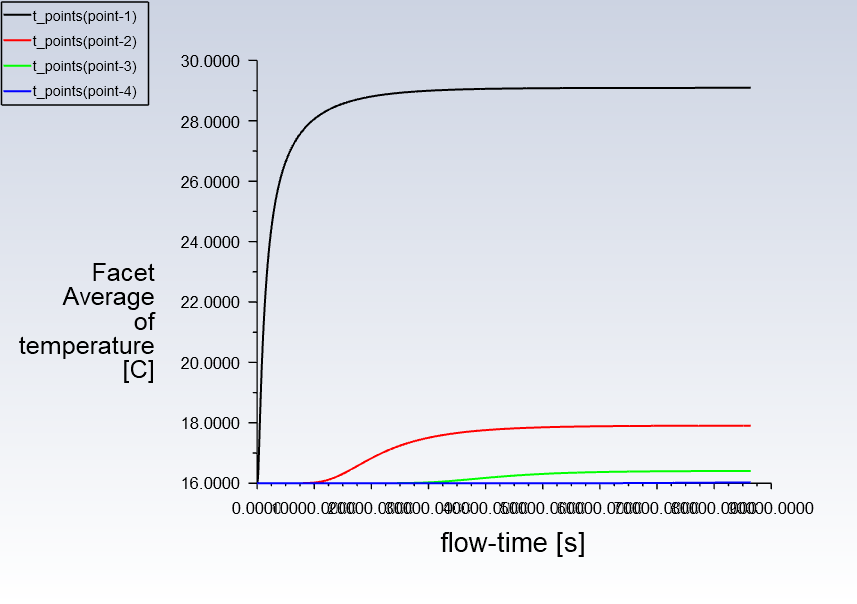

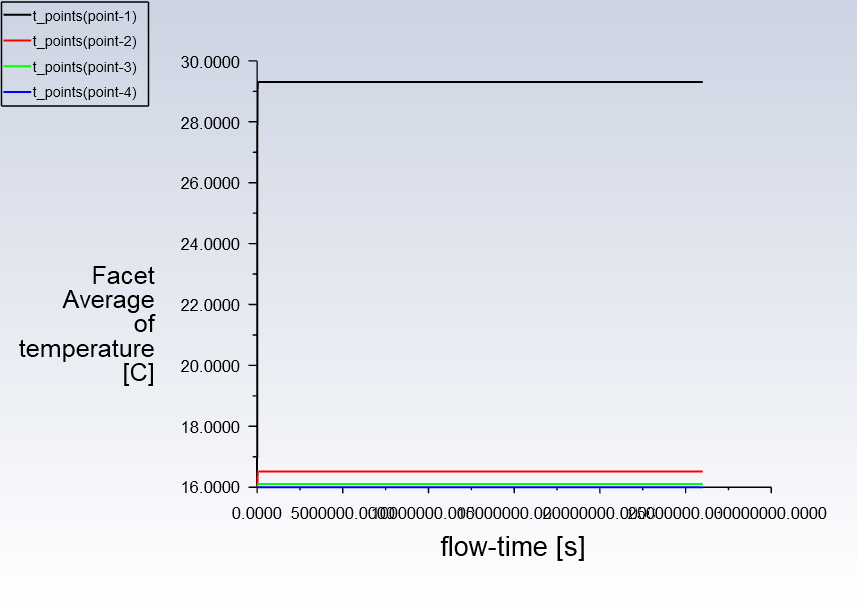

A3工况监测点数据:
A4工况监测点数据:

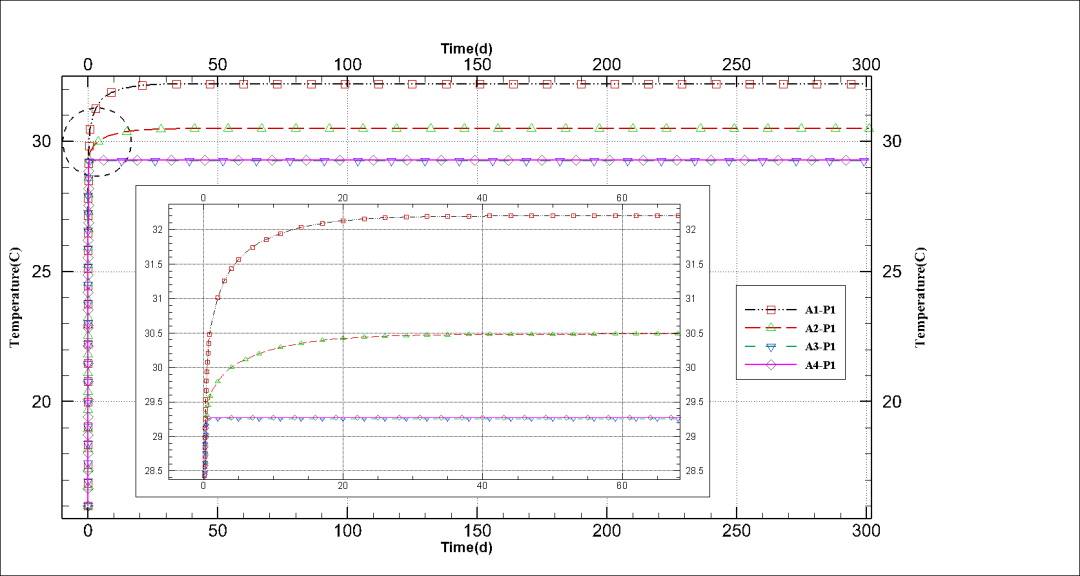

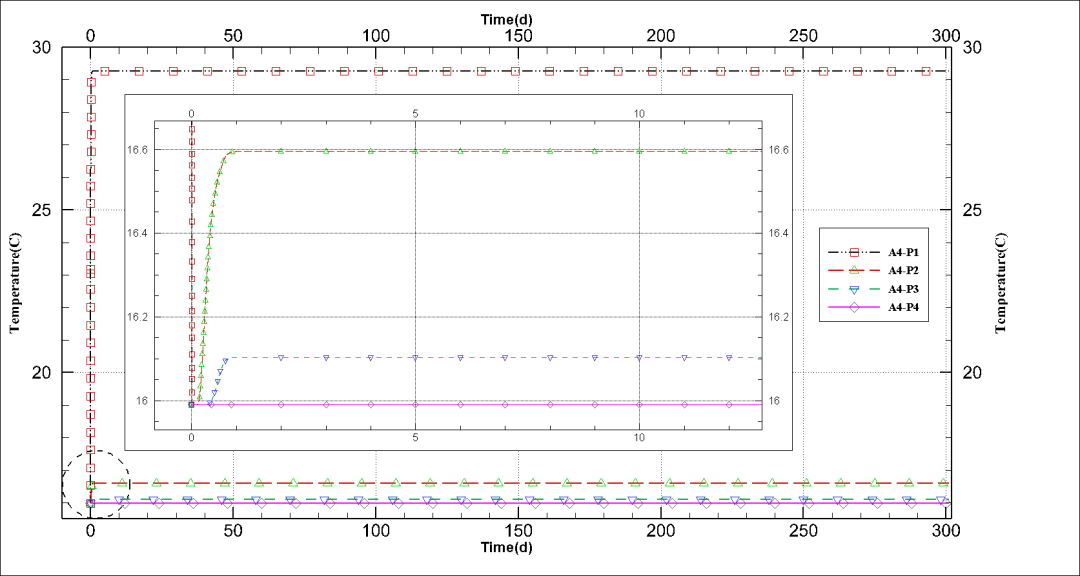

不同工况下P1监测点数据对比:
不同工况下P2监测点数据对比:

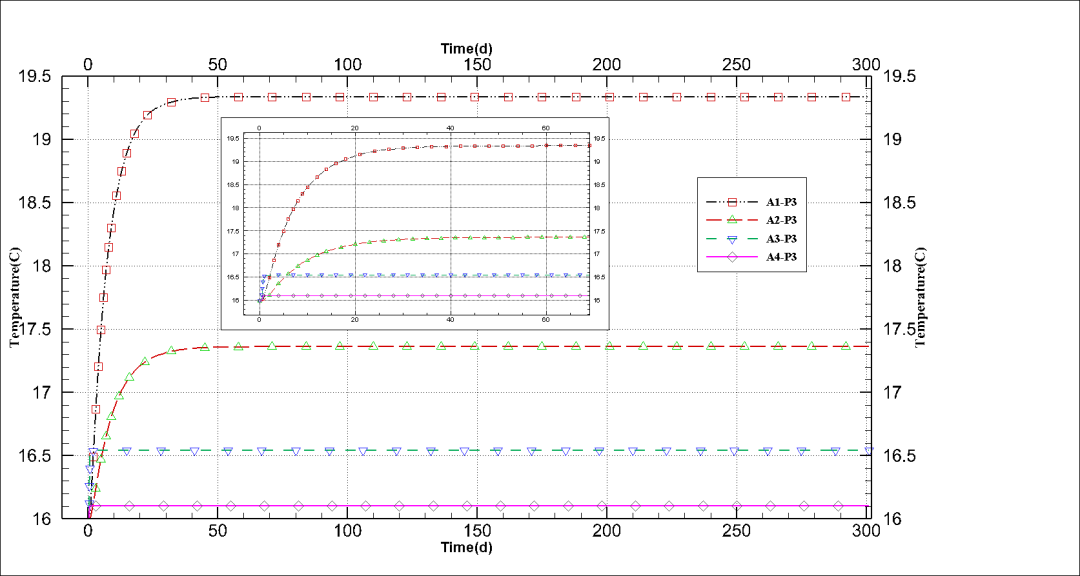

不同工况下P3监测点数据对比:

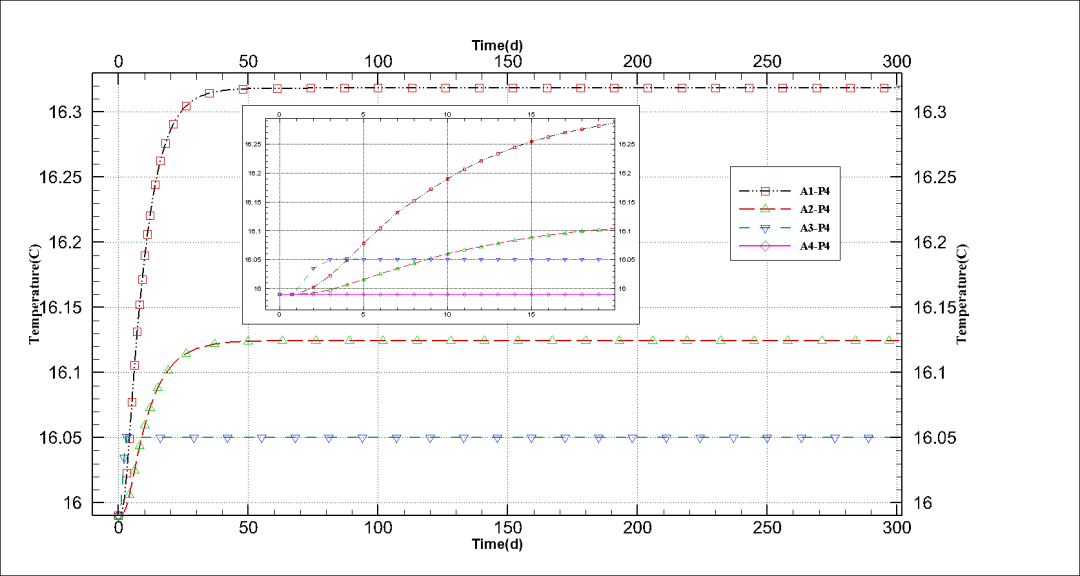

不同工况下P4监测点数据对比:
07 软件版本
Workbench2022R2-SCDM(模型处理)-ANSYS MESHING(网格)-FLUENT(仿真)
