FLUENT换热管流量分配计算方法详解

1 前言

管壳式换热器管程的物流先由外部接管流至管箱,再流至换热管,如下图所示,今天我们计算一下各个换热管的流量分配情况。

图1 管壳式换热器工作示意图



2 问题描述

建立如下的2D管壳式换热器,共8根换热管,直径20mm,管壁间距30mm。本次计算只考虑管程的介质流动情况,因此壳程域不建模,不进行换热计算。建模小技巧: 考虑到直接在ICEM里面建模不方便,可先在CAD软件画好草图,保存成dwg格式文件,再导入ICEM

图2 二维管壳式换热器模型

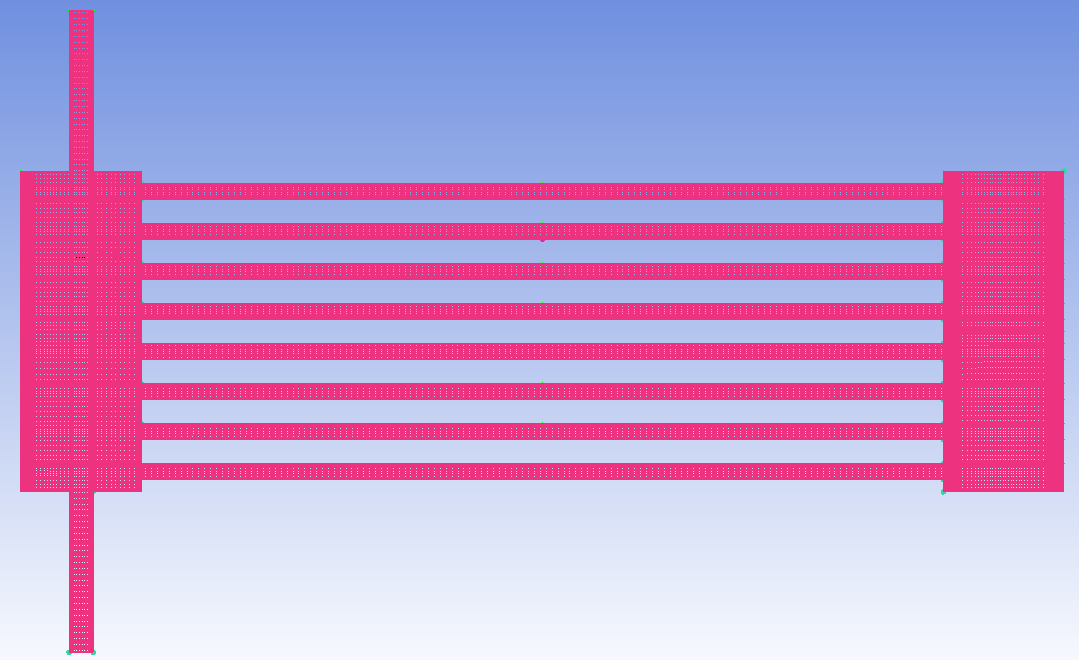

图3 二维管壳式换热器网格





3 计算结果


管程介质为水,入口速度3m/s。另外,为了便于读取各换热管的流量,在各个换热管建立横截断面(边界条件设置为interior),湍流模型选择SST k-w,

速度收敛标准10-4,设置得苛刻,速度场分布更为合理,稳态计算有时候无法收敛,可先进行稳态计算,当残差曲线波动时,转为瞬态求解,这种处理方法可以获得很好得收敛性,但是计算时间加大。

单单根据残差判断收敛性可能是不够得,我们关心得是各换热管的流量,因此可以建立监视器,监视之前建立的横截面的质量流量,下图是某几根换热管的质量流量监测视图。

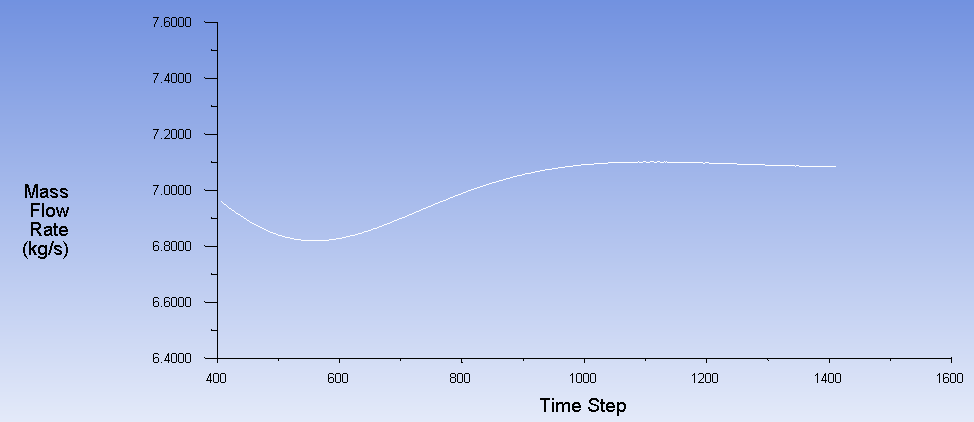

图4 换热管1的流量

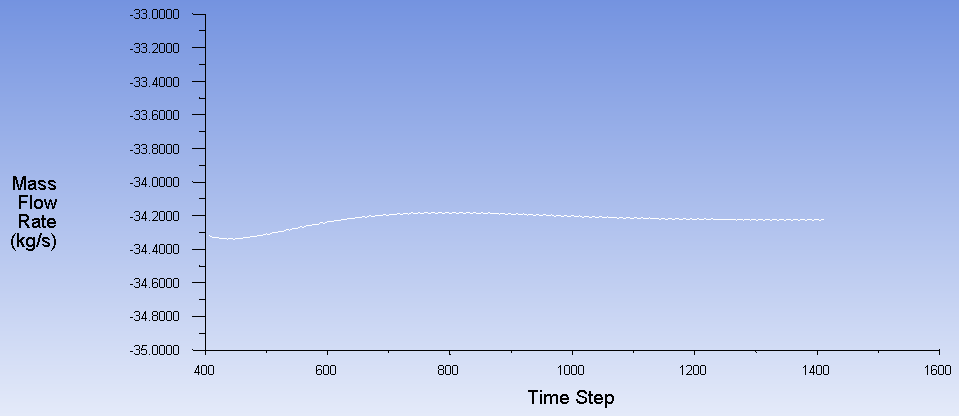

图5 换热管4的流量


换热器管程压力分布如下图,同时我们计算出入口的压力分别为9702.0929Pa和0Pa,因此换热器管程的压降等于9.7kPa。

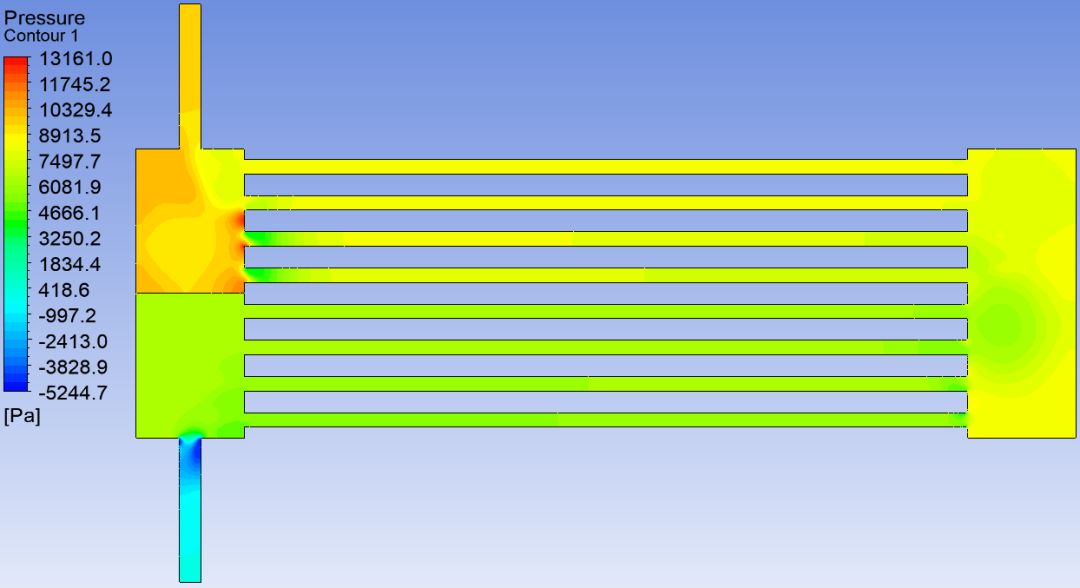

图6 压力分布

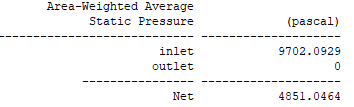

图7 出入口平均压力值



换热器管程的速度和流线分布如下图,可以看出换热管内的介质分配存在不均匀,隔板以上(介质流入换热器)区域,最上部的换热管流量较小,隔板以下(介质流出换热器)区域,最上部的换热管流量较小。

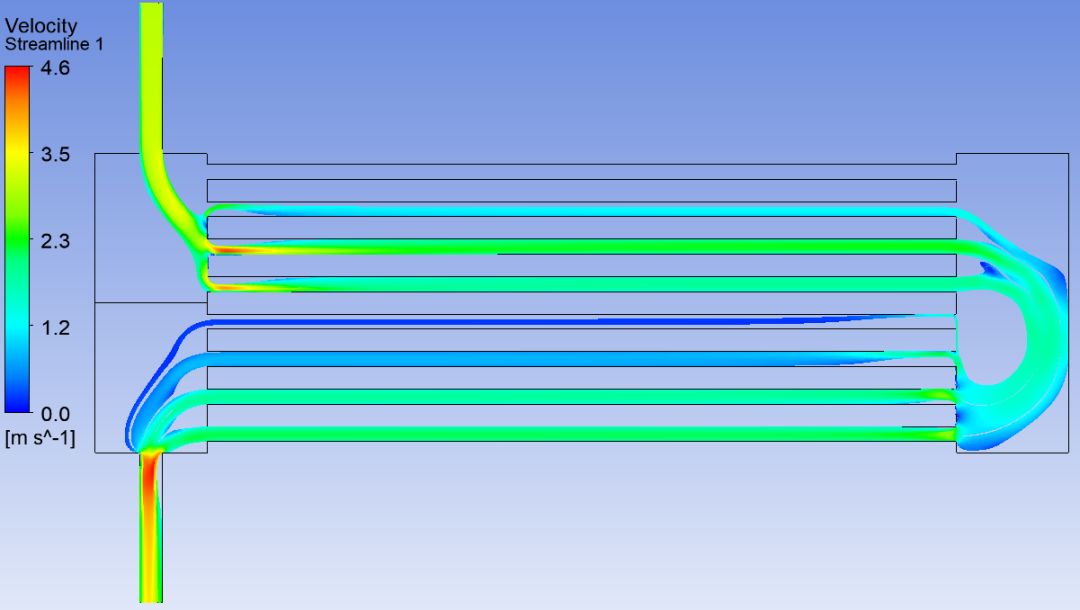

图8 速度和流线分布

我们再查看一下8根换热管(自上而下)的流量分配值,可以看出隔板以上的4根换热管流量分别为7.08kg/s、-21.10kg/s、-41.59kg/s和-34.23kg/s,净流量共-89.84kg/s。隔板以下的4根换热管流量分别为3.46kg/s、13.64kg/s、33.71kg/s和39.03kg/s,净流量共89.84kg/s。以上结果可以说明流量计算结果满足质量守恒定律,收敛性无问题。同时,可以发现,第一个换热管介质反向流动了,这一点我们也可以从速度矢量图中可以看出(图10)。

图9 换热管速度分配情况

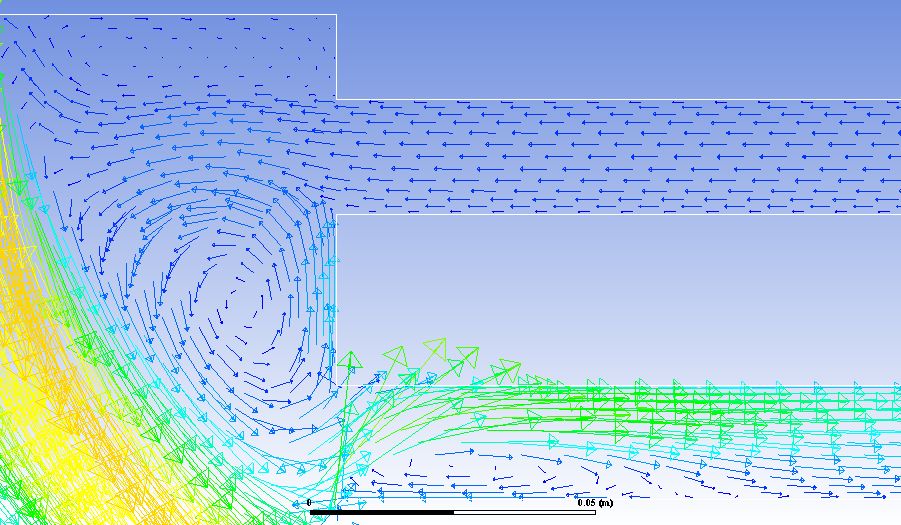

图10 换热管1出现反向流动
