x.y版本下MSC Nastran模型刚度与质量矩阵输出方法解析

1 概述

MSC Nastran模型的刚度矩阵和质量矩阵，可以输出为文本文件。工程实际中，工程师可以校核、集成矩阵，进行第二次开发，完成商用软件和自研程序的完美集成。例如：工程师有一个计算线性动力学方程组的瞬态python程序，可以集成MSC Nastran的刚度矩阵和质量矩阵。

2 刚度矩阵和质量矩阵的输出方法

1) 刚度矩阵和质量矩阵输出至punch（.pch）文件

如果需要在其他MSC Nastran计算中，重用MSC Nastran模型的矩阵，可以将MSC Nastran矩阵输出至Punch文件，方法为：

l 在MSC Nastran卡片中，添加参数：PARAM,EXTOUT,DMIGPCH

注：Punch文件中的矩阵，Patran不支持

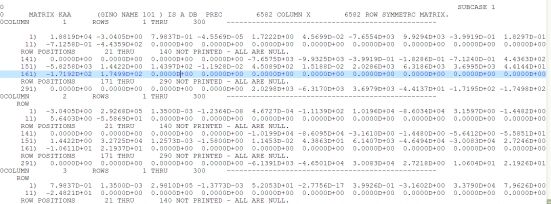

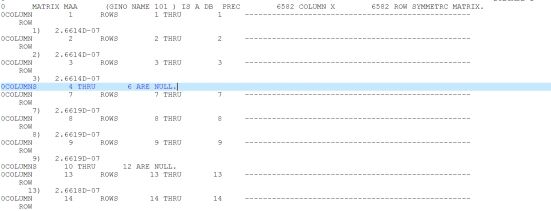

2) 刚度矩阵和质量矩阵输出至f06（.f06）文件

如果想直接在f06中查看输出的矩阵，可以使用如下方法：

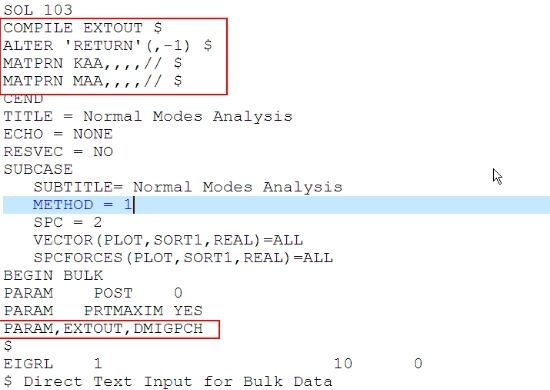

l 在执行控制部分（CEND前），添加如下卡片：

l 添加如下参数（BEGIN BULK），例如：PARAM,EXTOUT,DMIGPCH

3 参考信息

适用版本：MSC Nastran 2005及以后版本。
