Patran/Nastran中刚度矩阵和质量矩阵输出方法

  1. 问题描述


航天、航空、船舶、汽车等各行业在使用Nastran中进行结构有限元计算时都有输出刚度矩阵和质量矩阵的要求,下面提供一种将刚度矩阵和质量矩阵输出到*.pch文本文件的方法,可进行直接读取刚度和质量矩阵。

  1. 实现过程

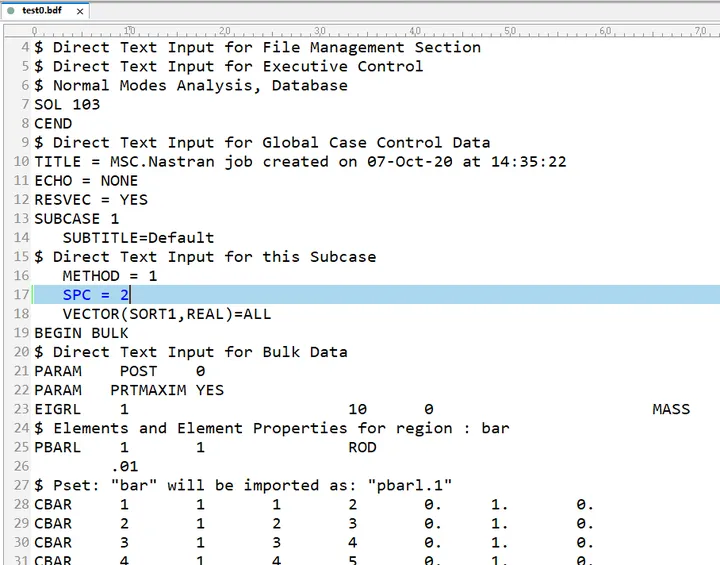

首先,建立分析对象的sol103的求解生成文件test0.bdf,求解参数设置如下图所示。

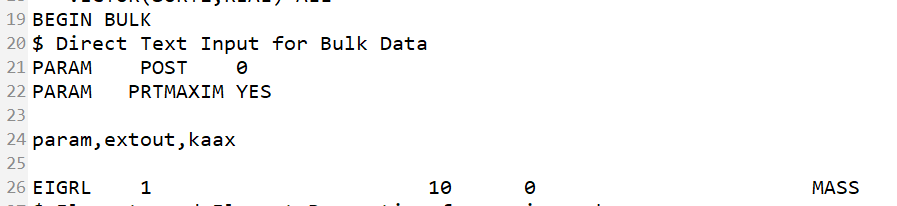

第2步,在数据块部分,添加如下控制语句“Param,extout,kaax”,该语句会默认将质量矩阵和刚度矩阵输出到“test0.pch”文件中。


第3步,将‘test0.bdf’文件提交nastran计算,完成成打开‘test0.pch’文件,查看刚度矩阵和质量矩阵。

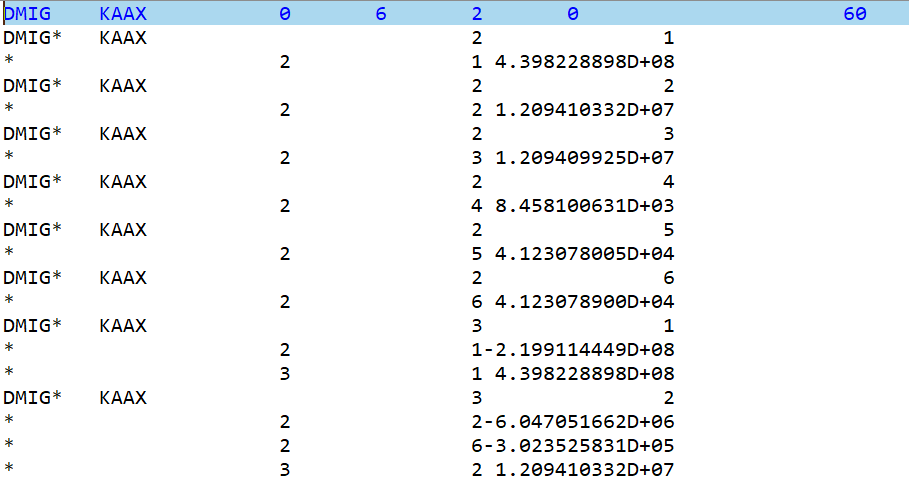

刚度矩阵示意如下。



质量矩阵示意如下。


  1. 小结


在开展仿真分析过程中,有时在进行模型组装以及与控制的联合仿真分析时,将模型的质量矩阵和刚度矩阵输出到文本文件中,可通过编写文本读取程序,获取分析对象的质量、刚度矩阵,构建系统动力学方程,用于其他的分析或验证等研究。
