1 问题描述：
如图1的模型，在模型的红色面上承受20MPA的压力，在绿色面上承受10Mpa的压力，最左端面和最右端面固定。
1)对模型进行强度分析，找出应力分布图。
2)对模型进行S-N疲劳寿命分析，找出模型的寿命云图。材料随便,是钢材就行,载荷要求两个面上的压力30分钟作用一次。
2 模型建立
三维建模软件roE
强度分析:msc.patran，msc.nastran(2005R2版本)；
疲劳分析：msc.fatigue(2005R2，独立版)
3 三维建模

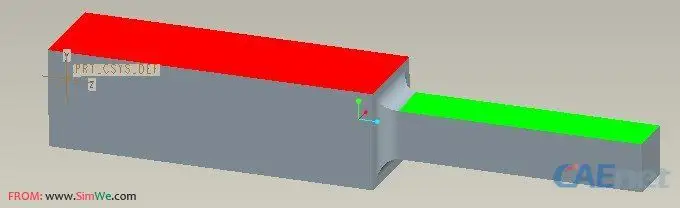

三维模型很简单，在proe中用mmns_part_solid模板建立模型，即单位为毫米，吨。模型尺寸为：两段都为矩形梁，截面为正方形，边长分别是30mm，15mm，长度分别是100mm，80mm，两端方形梁的过渡段倒圆角半径为5mm。建立好的模型如下图：
4 模型转化
将模型另存为ACIS文件，格式为sat文件。转化的目的是为了更好的导入到patran中，当然也可以用其他格式导入。
5.强度分析
5.1 模型导入

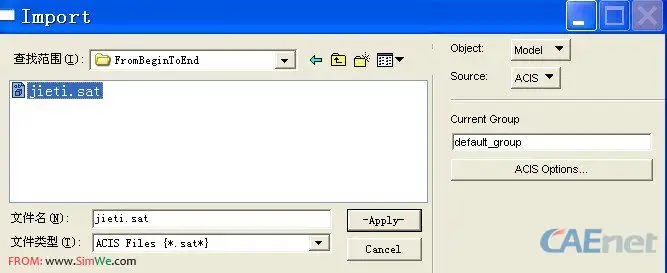

启动Patran，新建文件FromBeginToEnd，选择File-Import导入模型。设置如下图。
注意“ACIS Options…”，点击进入单位设置，出现
点击“Model Units…“，设置成如下图
说明：此步骤的单位设置很重要，即在Patran中我们将使用工程单位：mm，Mpa，N，Tone等。如果一切顺利，模型将成功导入到Patran中，最后出现提示如下
单击ok完成模型导入
5.2 网格划分

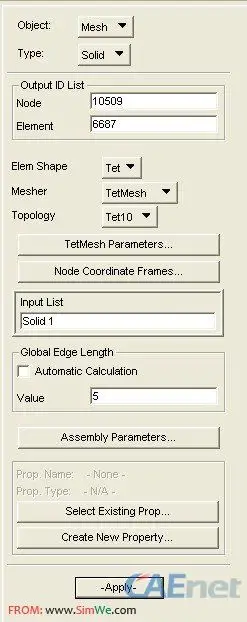

设置如图
5.3 载荷，边界条件
5.3.1边界条件设置

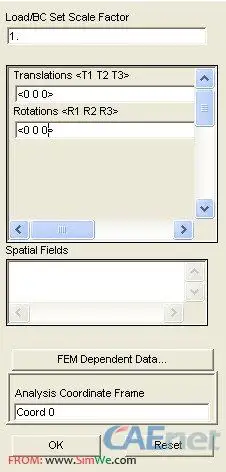

如图，应用区域为最左端的面和最右端面，完全固定
5.3.2载荷
红色端面20Mpa（较粗段），绿色端面10Mpa（较细段），

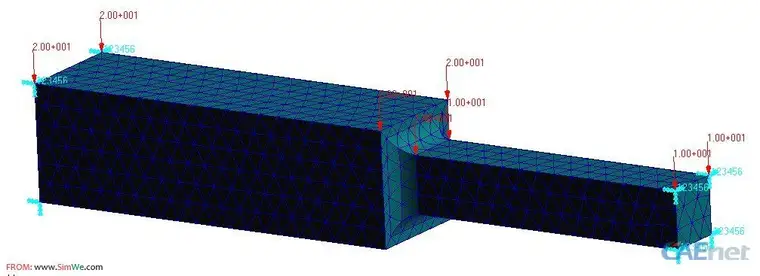

载荷和边界施加完后，效果图如下：
5.4 材料设置

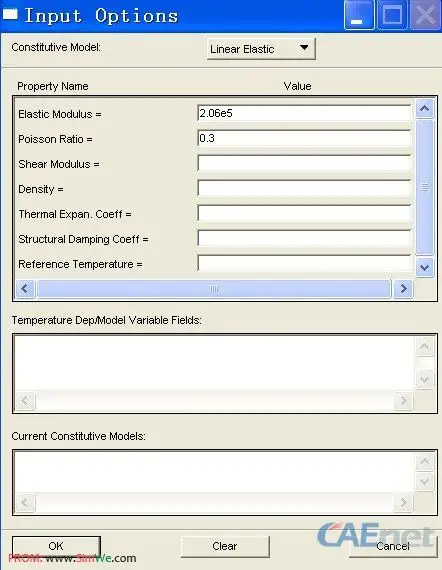

如图，各向同性材料，弹性模量2.06e5，泊松比0.3
5.5 Properties设置

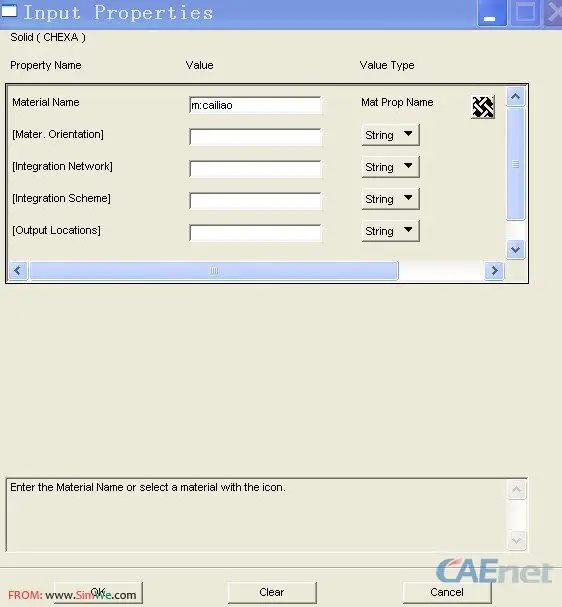

单击Mat Prop Name选择上一步设置的材料结果：cailiao， 结果如图
