电池包疲劳分析新视角：Optistruct/Nastran+Ncode

定频疲劳分析是为了考核结构耐共振频率或耐预定频率振动的能力。

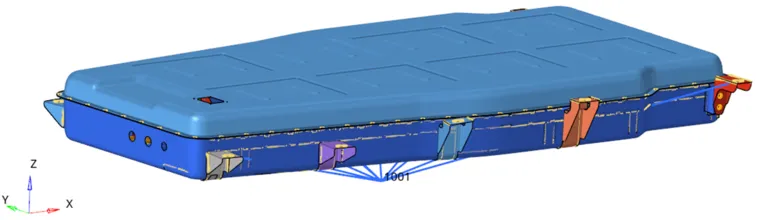

根据GB 38031—2020《电动汽车用动力蓄电池安全要求》中 8.2.1要求，对电池包三个方向分别加载定频激励，首先，利用optistruct/nastran进行频率响应，计算20Hz幅值为1g加速度激励下电池包应力响应；根据得到的应力响应结果，通过ncode计算电池包疲劳性能。


Step1： 频响计算

单位加速度载荷激励下结构的动响应。

模态求解：0-100Hz；

频响：输出20Hz时的应力响应。


Step2：疲劳计算

基于材料的 S-N 曲线和 Miner累积损伤准则，用N-code应力疲劳分析求解器求解， 选择 Goodman 修正法对疲劳平均应力进行修正，最终获得定频振动 3 个振动方向叠加的结构损伤云图。
