六角形叶盘模态分析：Nastran超单元仿真应用

1.创建几何模型

在patran中创建一个简单的六角形叶盘结构，如下图：

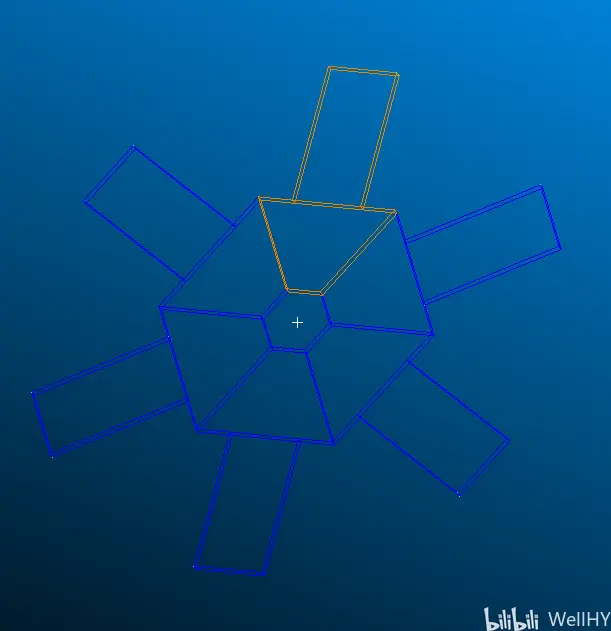

叶盘结构的几何模型

2.划分网格

对实体单元进行有限元网格的划分，并进行Equivalence操作删除边界上重复的网格节点。如下图：

有限元网格划分

3.定义材料特性以及单元属性

简单定义一个钢材料，应用于所有实体。如下：

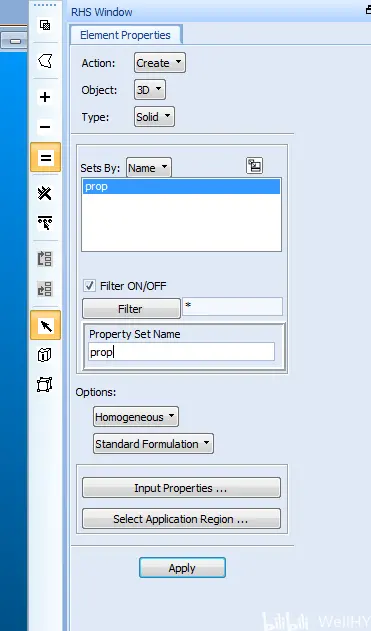

单元特性定义界面

4.定义载荷条件

对内六角的六个面施加固定约束，如下：

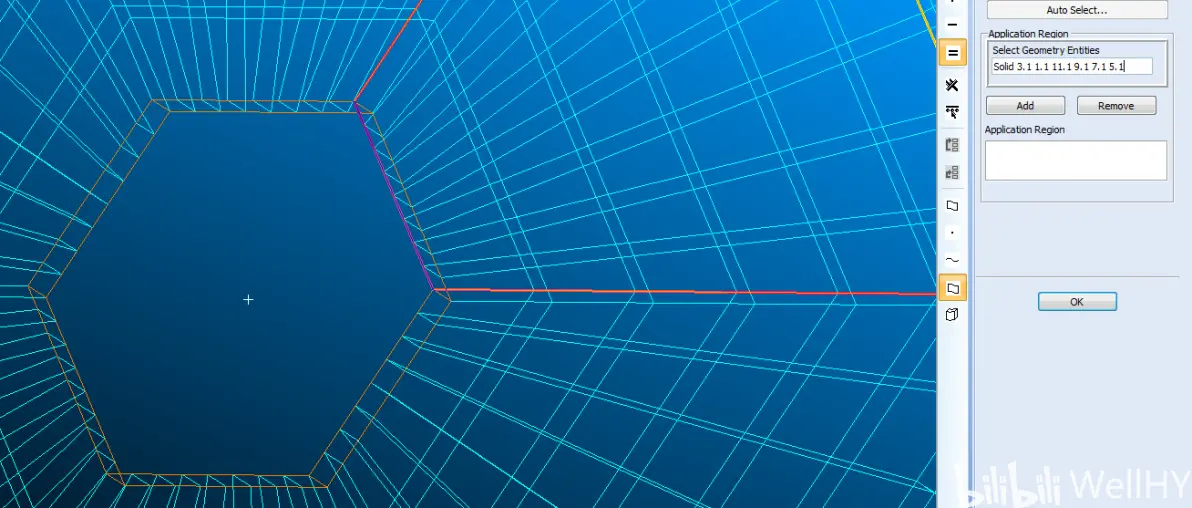

内六角六面的定义

5.     创建超单元组

在group内划分一个新的组，便于将划分的超单元放置于此组内，如下：

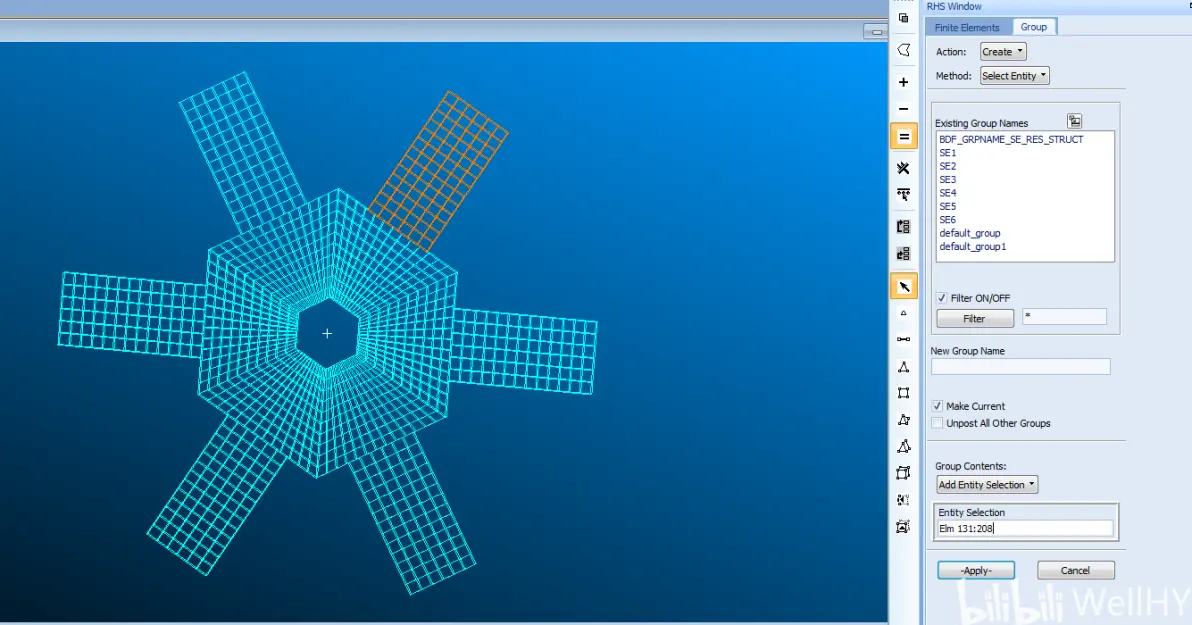

超单元组的定义

6.     创建超单元

将每一个叶片的实体及节点选中，通过超单元选项将这六个叶片划分为六个超单元组如下：

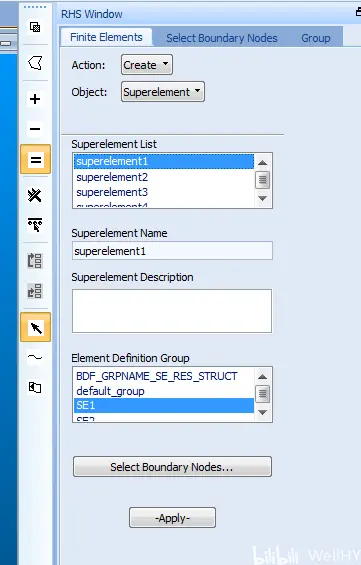

超单元的定义

7.     分析

将计算得到的结果导入，显示模态云图，此展示一阶，五阶，十阶的结果：

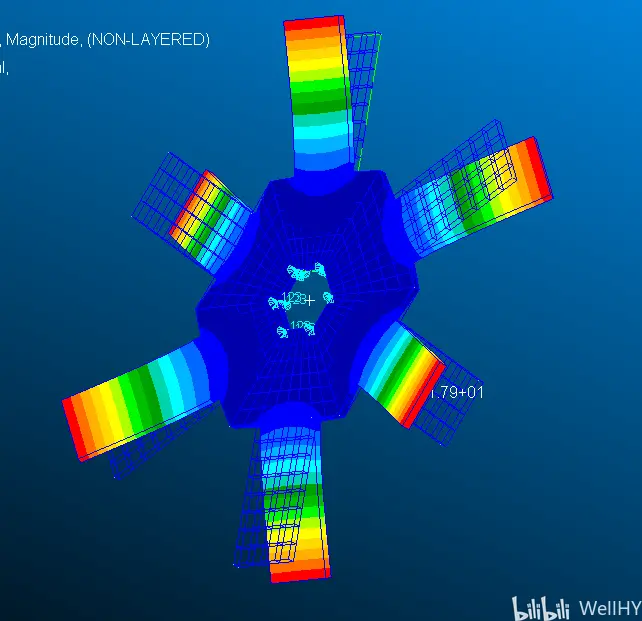

一阶模态

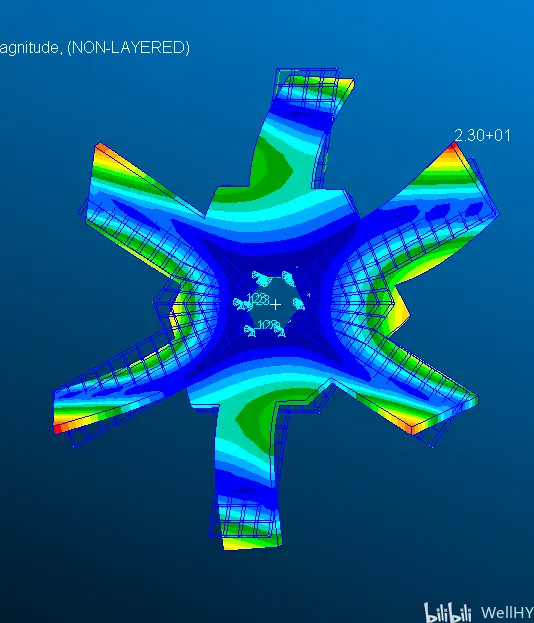

五阶模态

十阶模态

以上是通过一个简单的模型来进行patran和nastran的超单元简单练习和使用，在此做一些简单分享。
