NX Nastran单元库详解第3.5至3.8节：CONROD、CROD、CTUBE、CVISC单元介绍与应用

1、CONROD 和 CROD 单元都可以定义杆单元，区别在于CONROD无需引用属性卡片，直接在单元定义时给出属性，CROD需要引用PROD属性。

杆单元的节点具有两个自由度：沿着轴线方向的移动和绕着轴线的转动。

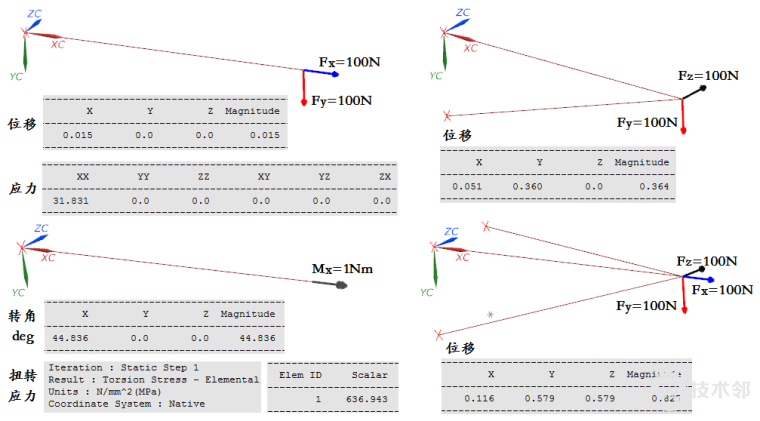

● 如果节点只和一个杆单元连接，它只能传递沿着该单元轴线方向的力和绕着单元轴线的力矩，不能传递其他方向的载荷；
● 如果节点和两个杆单元（不共线）连接，它可以传递两个杆单元轴线所确定的平面内的力和力矩，不能传递垂直于该平面的力和力矩；
● 如果节点和三个杆单元（不共面）连接，它可以传递三维空间内任意方向的力和力矩。

2、CTUBE 单元也是一种 CROD 单元。只不过CTUBE专门用来描述圆管，在PTUBE中定义外径（OD）和厚度（T），软件自动计算截面特性（极惯性矩、扭转应力系数）。当厚度T=0时，可以表示实心圆杆。另外，还可以增加定义G2节点的外径（OD2）来表示截面渐变的楔形圆管。

3、CVISC 单元

Another kind of rod element is the viscous damper. It has extensional and torsional viscous damping

properties rather than stiffness properties. The viscous damper element is defined with a CVISC entry

and its properties with a PVISC entry. This element is used in the formulation of dynamic matrices.

You must also select the mode displacement method (PARAM,DDRMM,-1) for element force output.

CVISC单元是另一种杆单元，它具有拉伸和扭转粘滞阻尼属性（而不是刚度属性），属性通过PVISC定义。CVISC单元用于动态分析，如果要输出单元力，应该采用模态位移法(PARAM,DDRMM,-1) 。

这里采用我的博客2A 弹簧、阻尼、质量单元应用中的弹簧例子来说明CVISC单元的运用。

弹簧刚度k=6.4N/mm，质量m=1kg。固有圆频率ω=√（k/m）=80rad/s。

单自由度系统的临界阻尼Cr=2mω=2×1kg×80rad/s=160kg/s=160N/(m/s)。

阻尼比为0.05时，阻尼C=8N/(m/s)。

采用SOL 111，模态法求解频率响应。正弦振动频率1Hz~26Hz，振幅3mm。CVISC单元拉压阻尼设置为8N/(m/s)的频率响应结果与设置阻尼比0.05不采用CVISC单元的分析结果一致。
