Patran/Nastran 参数化建模入门

以芯片的分析为例：

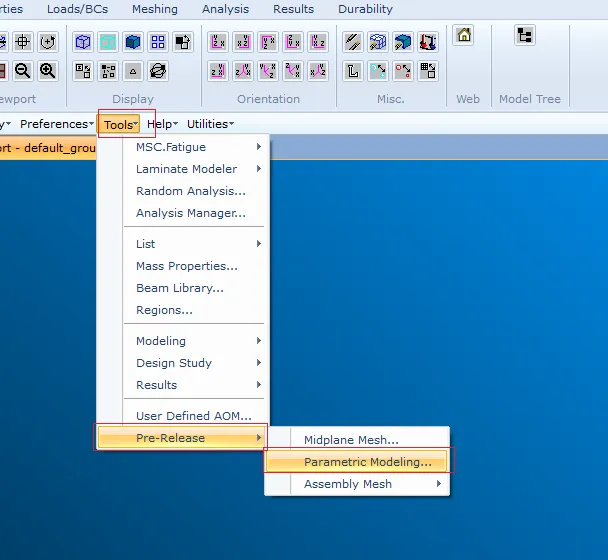

第一步：创建参数变量：Tools -> Pre-Release -> Parametric Modeling…，打开Parametric Modeling窗口

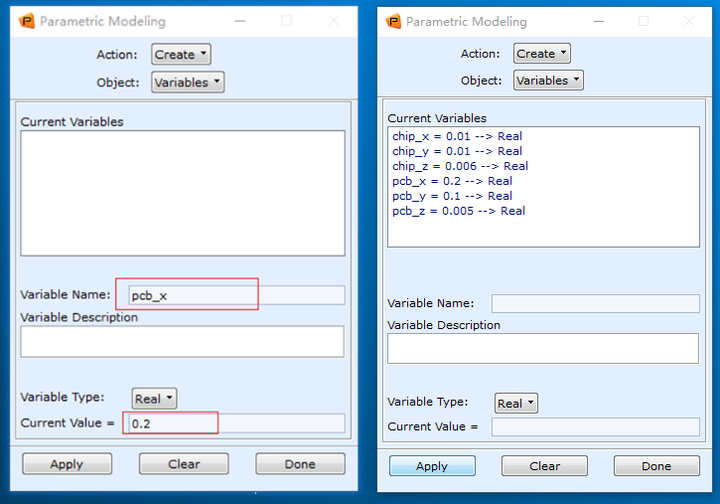

在Variable Name框中输入变量名字pcb_x，在Current Value中输入0.2，点击Apply按钮。重复上述步骤，依次建立变量：

pcb_y = 0.1 - - > Real

pcb_z = 0.005 - - > Real

chip_x = 0.01 - - > Real

chip_y = 0.01 - - > Real

chip_z = 0.006 - - > Real

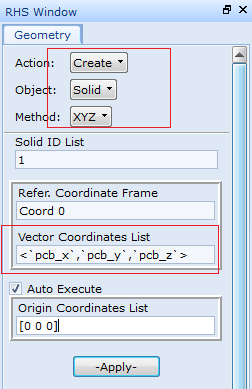

第二步：将变量赋值给模型中的参数：创建pcb板的几何，在向量框输入<`pcb_x`,`pcb_y`,`pcb_z`>，点击Apply。

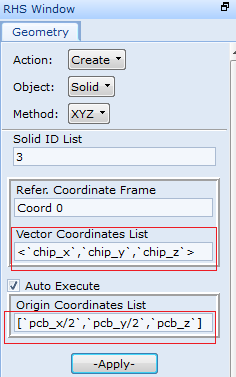

创建芯片chip的几何，在向量框输入<`chip_x`,`chip_y`,`chip_z`>，起始位置输入[`pcb_x/2`,`pcb_y/2`,`pcb_z`]，点击Apply，点击Apply。

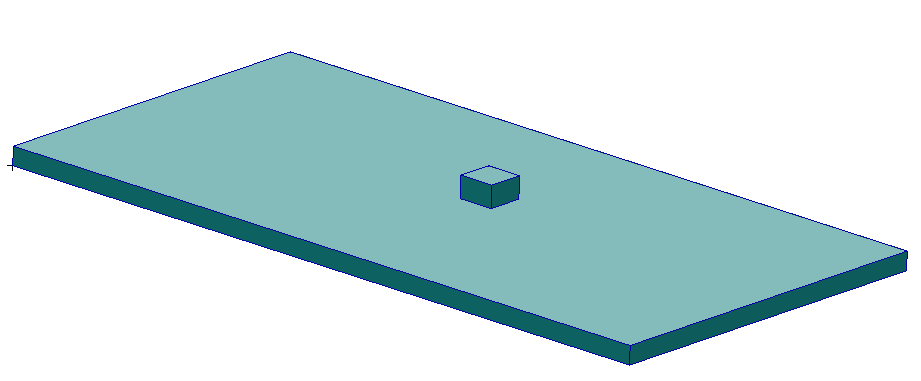

生成的几何文件如下:

第三步：创建参数配置文件，新建parameter.dat文件（该文件需要与Patran模型文件在同一目录下），写入如下数据：

pcb_x = 0.1

pcb_y = 0.2

pcb_z = 0.005

chip_x = 0.02

chip_y = 0.02

chip_z = 0.006

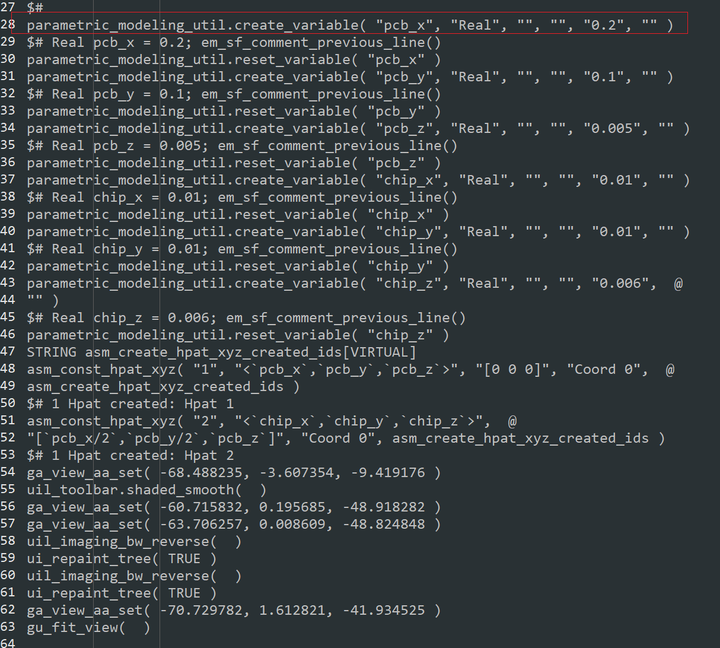

第四步：在.ses文件插入语句，读入参数配置文件，根据配置文件实现模型重建：在模型文件下找到.ses文件，一般名字为patran.ses.xx，复制parametric_modeling_util.create_variable到文件末尾的这一段。

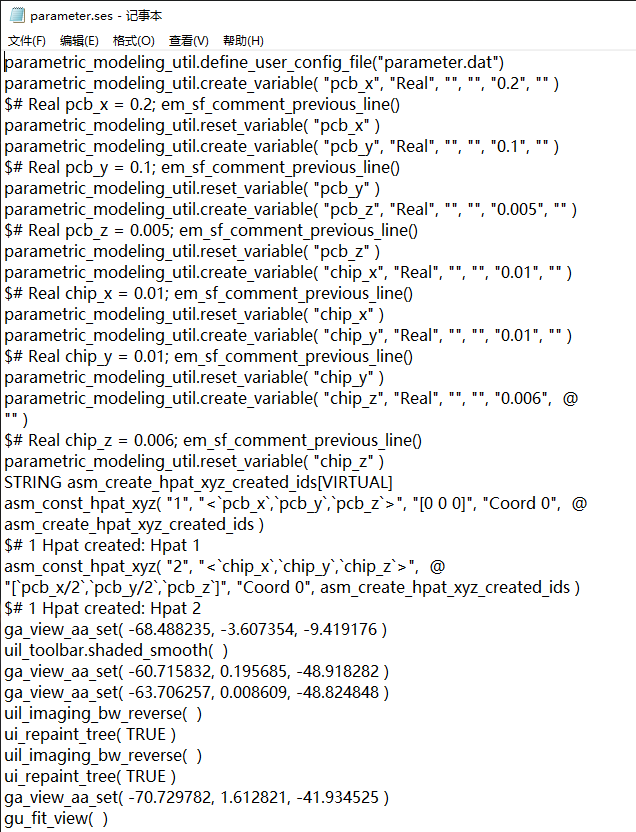

新建一个文本文件，第一行写入parametric_modeling_util.define_user_config_file("parameter.dat") ，将刚才复制的内容粘贴到该文件的第二行后面，保存后重命名为parameter.ses。

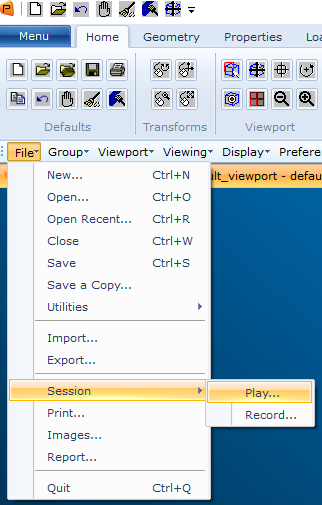

新建patran文件，通过play session方法，找到刚刚创建的parameter.ses为文件，重新生成模型。

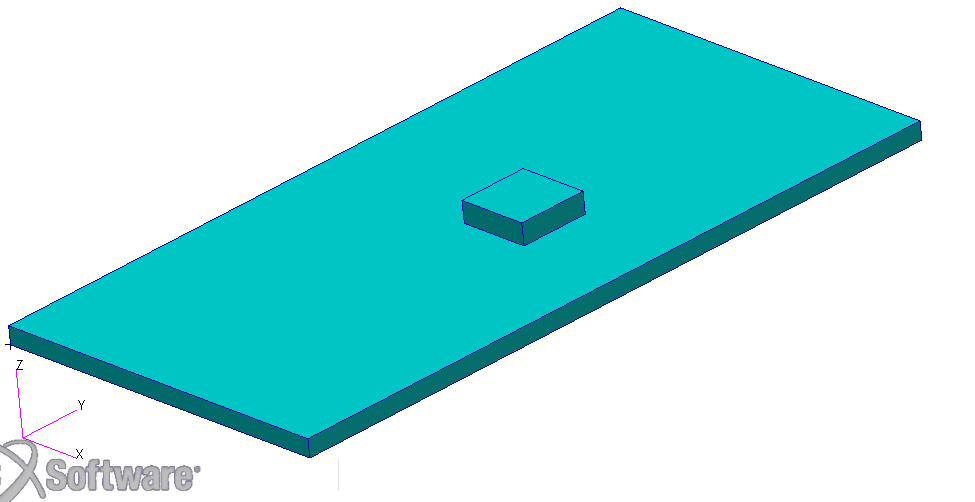

重新生成的模型如下所示：
