Patran/Nastran求解模态的基本步骤2

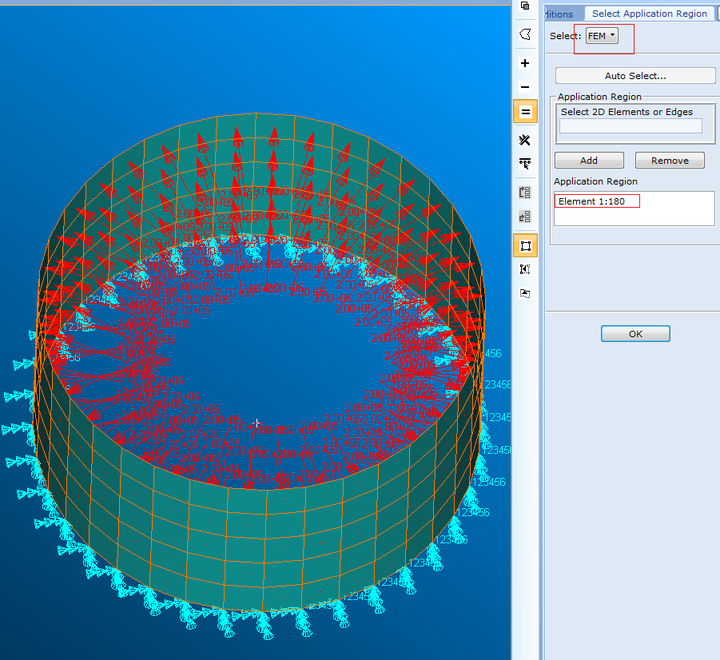

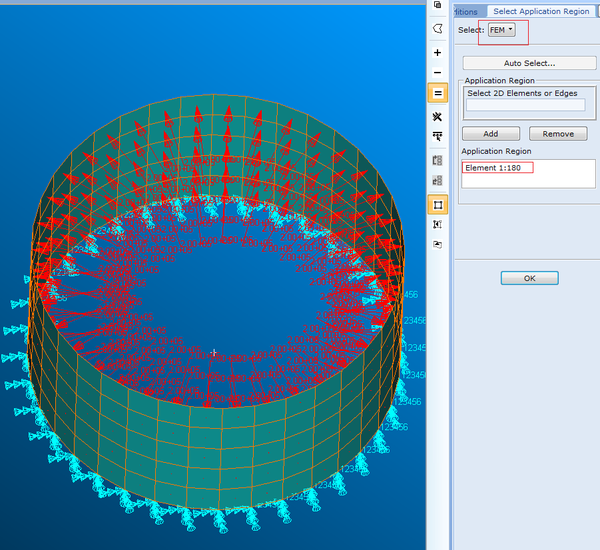

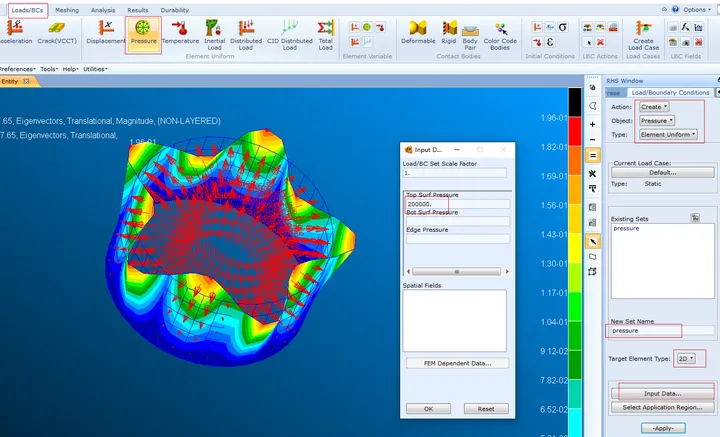

  1. 施加内部压强,Loads / BCs,Pressure,create -> Pressure -> Element Uniform,载荷集命名为pressure,目标单元类型选择2D,点击Input Data,在top surf pressure中输入200000,OK;点击Select Application Region,选择所有的四面体单元,OK,Apply。





  1. 设置求解类型:预载荷下的模态计算一般常用的有两种方法:

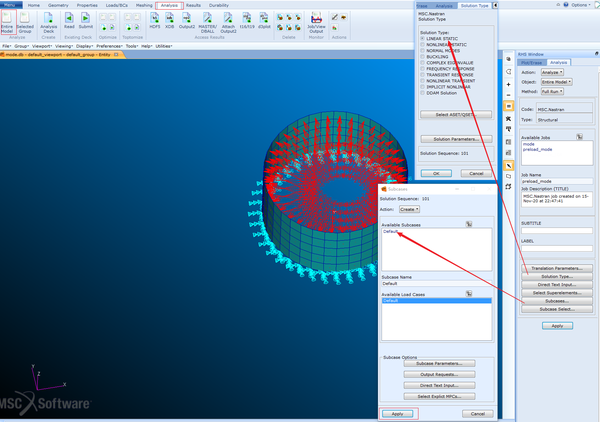

    1. sol101-sol103方法,Analysis -> Entire Model,点击solution type,选择Linear Static,OK;点击Subcases,选择Default,点击Apply。

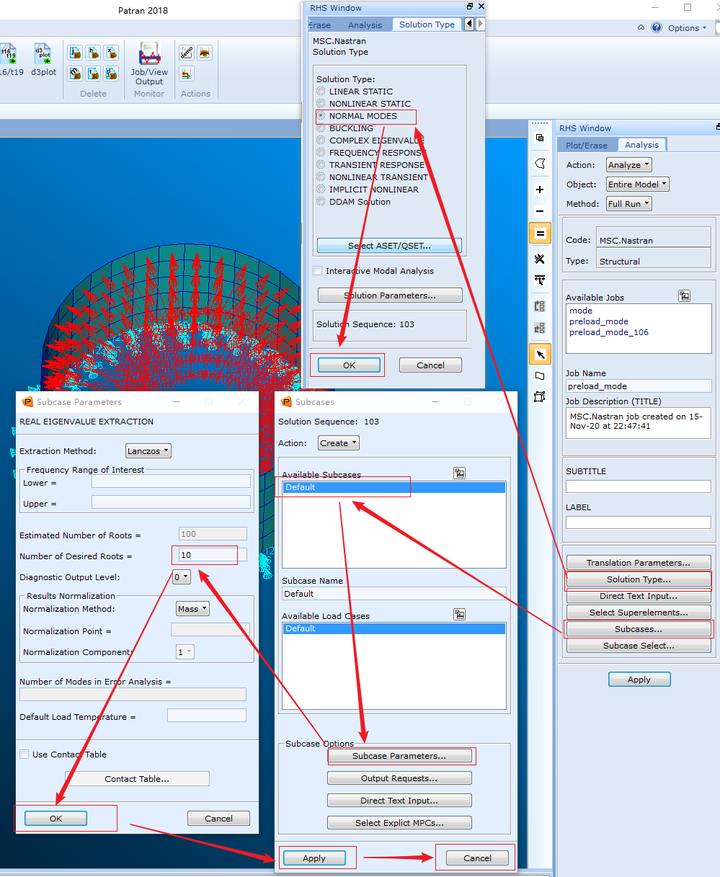

再次点击Solution type,选择Normal Modes,点击Ok返回;点击Subcases,选择Default,点击Subcase Parameters,在求解阶数中输入10,点击OK,Apply,Cancel。

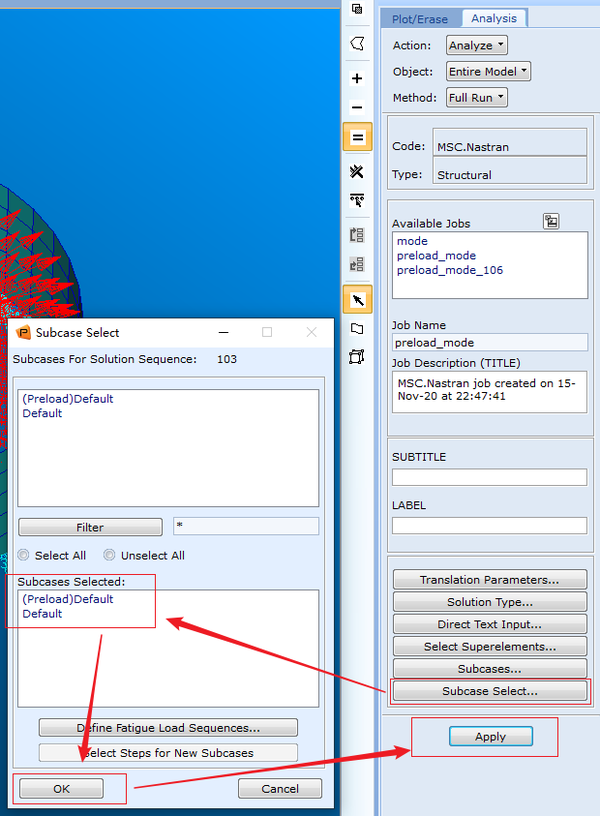

点击Subcase Select,工况选择为(Preload)Default,Default,点击OK,Apply,提交计算。

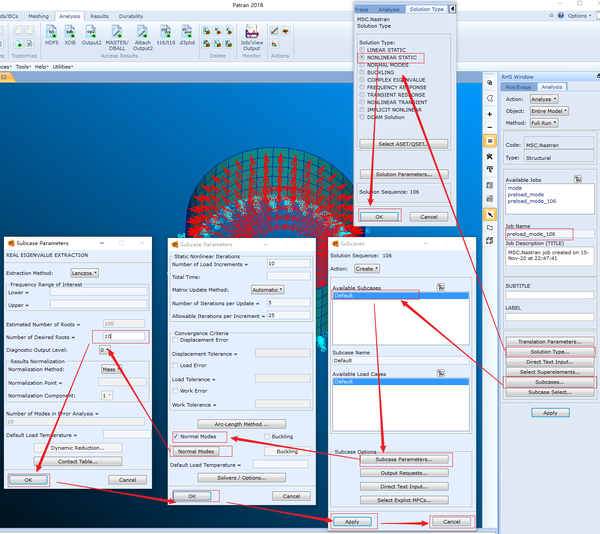

  1. sol106方法,点击Solution Type,选择Nonlinear Static,OK,返回;点击Subcases,选择Default,Subcases Parameters,勾选Nomal Modes,点击Normal Modes按键,在求解阶数中输入10,点击OK,OK,Apply,Cancel,返回。

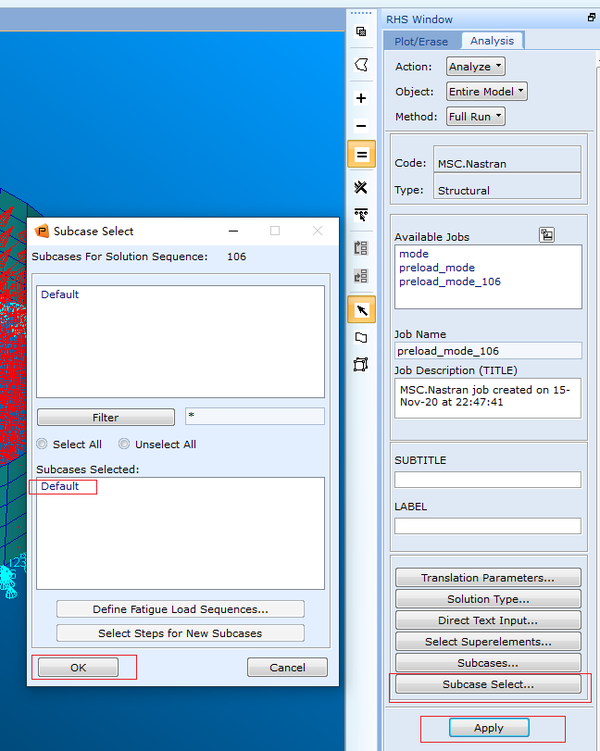

工况选择如下图所示,点击Apply提交计算。

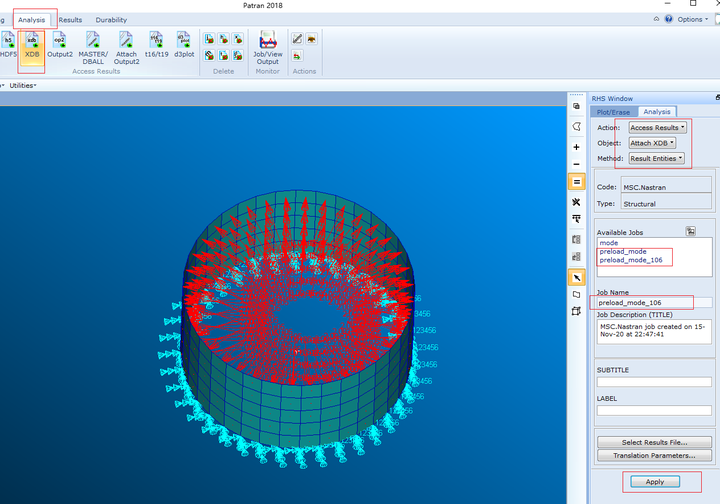

  1. 读取结果,Analysis,XDB,依次选择两个计算文件名字,点击apply读取计算结果





  1. 结果对比:
阶数无预载荷Sol101-sol103Sol106
1110.89127.65127.18
2110.89127.65127.18
3112.25135.38134.91
4112.25135.38134.91
5131.89143.55143.09
6131.89143.55143.09

可见两种方法计算结果基本一致。

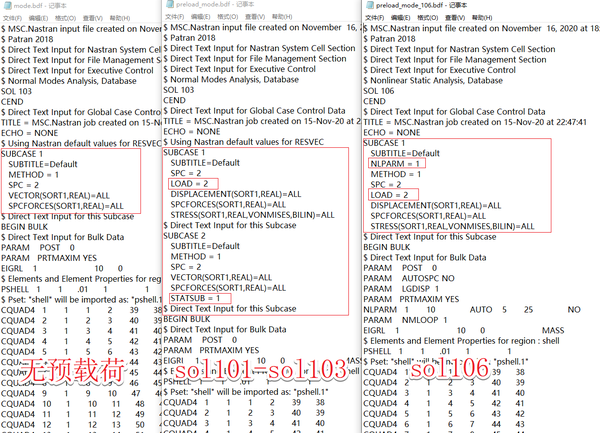

  1. BDF文件对比,可以看出仅用sol103方法(无预载荷模态)时,在工况控制语句中没有载荷关键字LOAD=2;


使用sol101-sol103方法时,在第一个subcase中出现载荷关键字LOAD=2,在第二个subcase中出现了对第一个subcase的引用,STATSUB=1,即在考虑预载荷带来附加刚度的基础上计算模态;


使用SOL106方法时,工况中也有载荷字段。
