Patran / Nastran材料库的使用方法

Patran / Nastran 材料库位于Utilities – Materials – Material Session File Library菜单下。

选中需要的材料单击Apply按钮就会把相应的材料添加进模型材料中

但是，Patran材料库中的材料类型有限，并不总是满足我们的工程需求，如果每次都手动添加材料，过程繁琐，效率低下。

如何才能将自定义的材料添加进Patran的材料库呢？

以创建镁材料为例

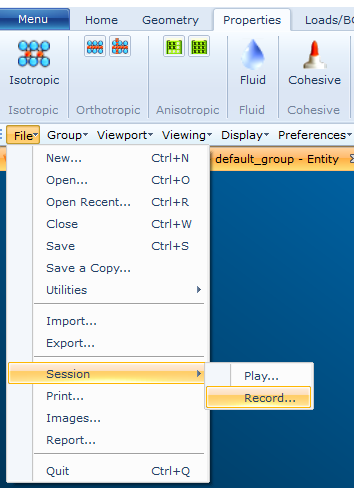

1 选择File->Session->Record，打开session录制对话框

2 在Record Session Files中，选择session文件的保存路径，在File Name中输入Mg.ses，单击Apply

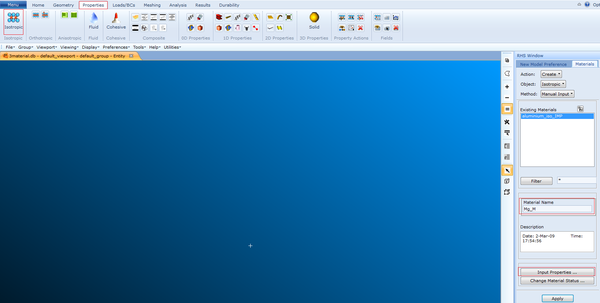

3 选择Properties下的Isotropic，在Material 选项卡下的Material Name中输入Mg_M，单击Input Properties …输入Mg的材料参数

4 弹性模量输入45e9，泊松比取0.35，密度取1790，单击OK。回到Materials选项卡下，单击apply 按钮，到此完成了镁合金材料的创建。

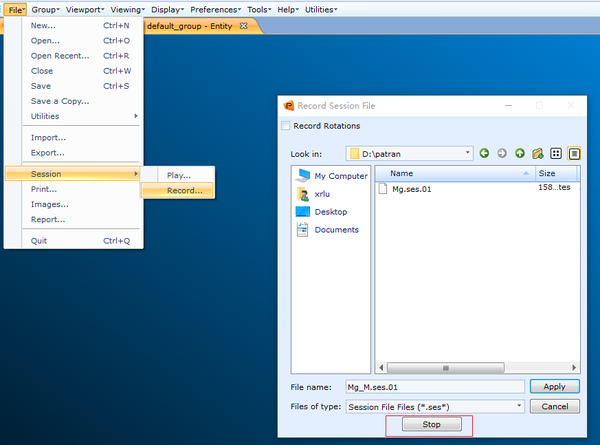

5 选择File->Session->Record，打开session录制对话框，点击stop按钮，完成session文件的录制。

6 打开session文件的保存文件夹，将刚刚创建的Mg.ses.01文件重命名为Mg.ses，并将该文件复制到Patran的材料库文件夹下。（材料库文件夹一般位于C:\MSC.Software\Patran_x64\20180\shareware\msc\unsupported\utilities\data_files\bv_material_data）

7 重新打开Patran软件，在Utilities – Materials – Material Session File Library下即可看到刚刚添加的Mg材料。

8选中Mg并按下Apply后，即可在Properties的Material选项卡下看到Mg_M材料。
