解决Nastran输出xdb文件过大的技术挑战

1 概述

很多客户在使用Nastran计算大模型，或者静力学多工况计算和动力学分析输出物理量很多的时候，选择xdb文件输出会出现错误，或者是xdb文件已经很大，但是读入Patran的时候报错。这是由于组成xdb文件的数据块缺省是1024，比较小，所以xdb文件一般超过一定的容量以后就不能写了，所以才会出现xdb文件超过1个GB，但是读入Patran却报错。

2实现方法

解决办法是提高xdb Buffer size的大小，Patran2008之后界面支持xdb文件Buffer size的设置，老版本的Patran/Nastran用户只能修改Nastran卡片，在Nastran的bdf文件的FMS部分加入以下内容：

ASSIGN DBC='test.xdb', RECL=8192

其中RECL最大到65536

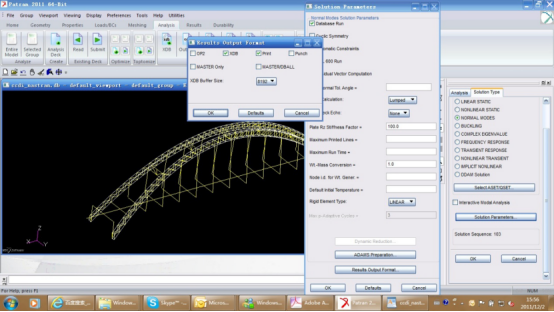

Patran界面实现的实现方法如下图所示，选择Analysis/Solution Parameters/Results Output Format/XDB Buffer Size：

由于xdb文件在读入Patran做后处理时，速度会比较快，所以很多人会缺省选择xdb文件作为输出二进制结果文件的格式，但是op2文件输出没有大小的限制，所以也可以选择op2文件作为输出二进制结果的文件格式。
