U形地埋管换热器换热仿真:考虑相变与地下水渗流

01 模型图



02 仿真工况



入口条件:流体速度0.6m/s,velocity inlet,水温36℃,直径26mm。

土壤原始温度:16℃。

计算域外围和底部设为初温16℃,计算域顶部设为绝热边界。


03 网格图

使用ANSYS MESH制作混合网格(六面体、三棱柱和四面体)。

说明:实际应用时需要进行网格无关性验证,以便选取合适的网格数量(兼顾计算速度和计算质量)。



04 仿真基本设置

1 瞬态计算,并考虑重力影响。



2 使用标准KE湍流模型。



3 打开能量方程。

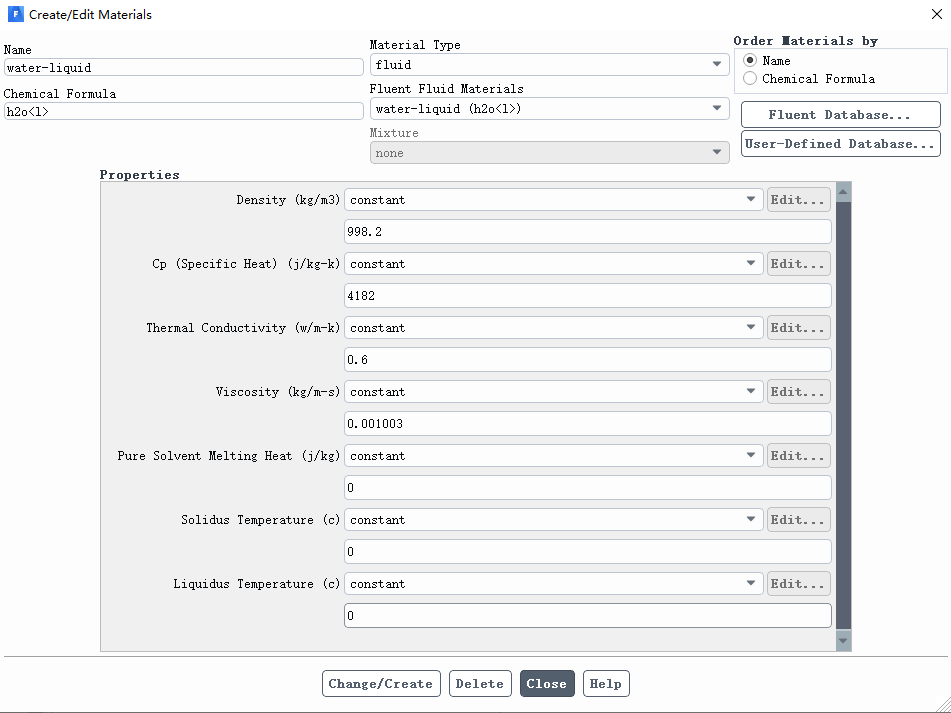

4 为不同区域创建不同材质。

主要是创建管道、土壤和回填层的材质。








5 将不同材质分别赋给不同的域。

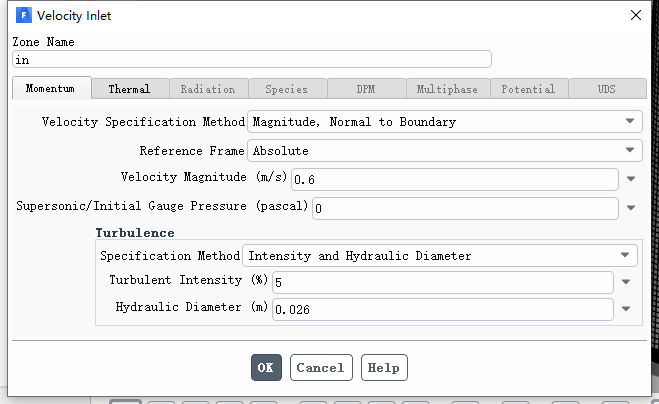

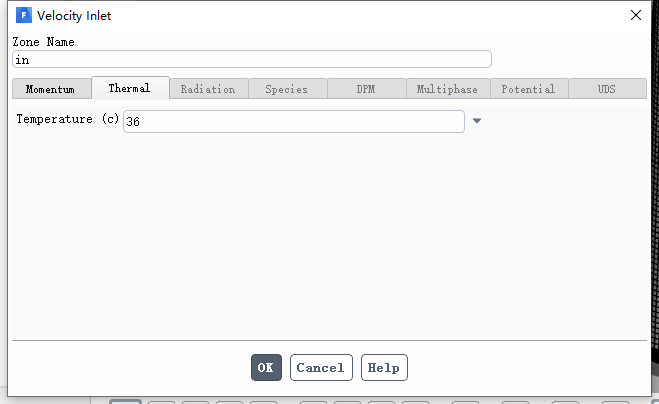

6 设置入口速度和温度条件。

0.6m/s和36℃。

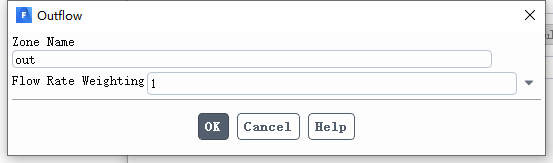

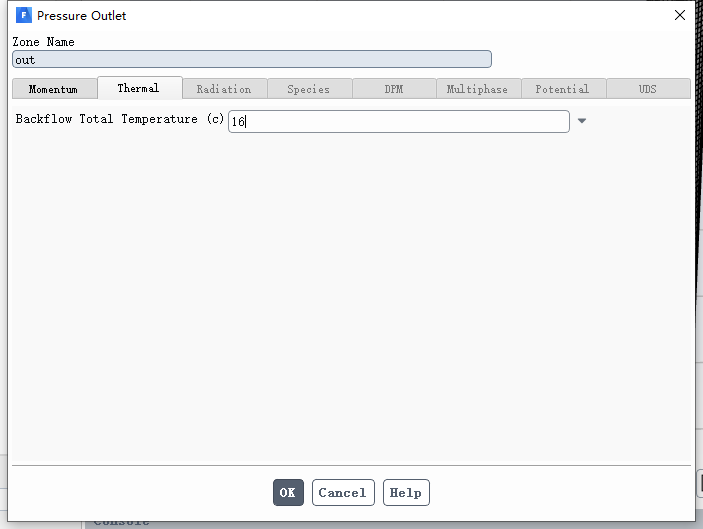

7 设置出口条件

根据实际选择使用OUTFLOW。



或压力出口条件,出口回流温度16℃(土壤温度)。

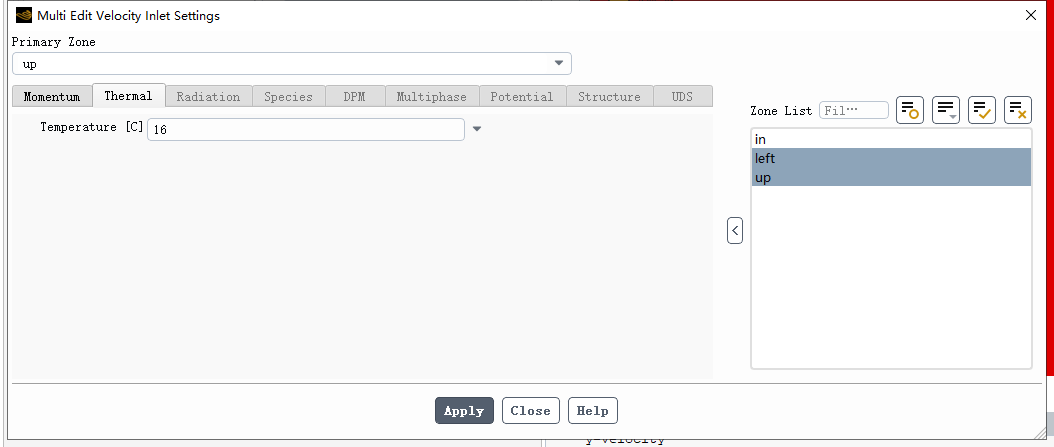

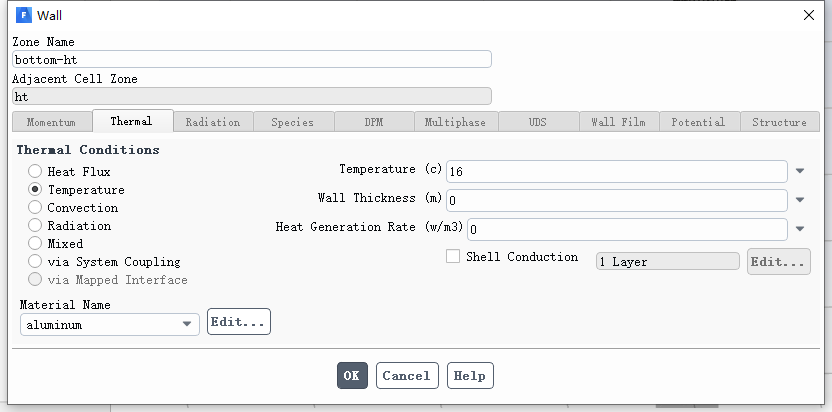

8 设置壁面条件

其中上表面可设置为外界(空气)温度,底面和侧面可设置为土壤温度(定温边界)。

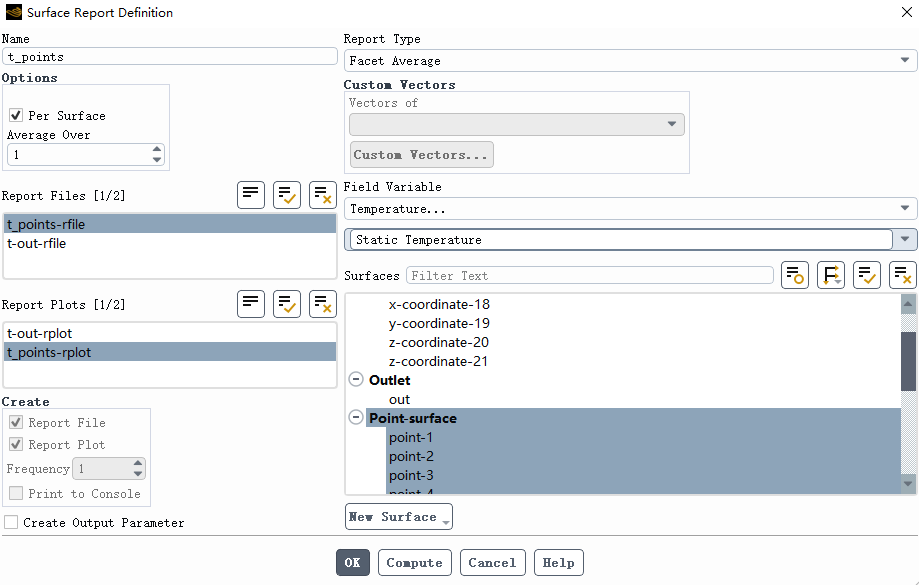

9 可根据实际需要设置对某些位置的温度监测。

监测出口和坐标为(xi,0,20)的点温度,其中xi=0,0.5,1,1.95。单位:米





10 求解算法设置

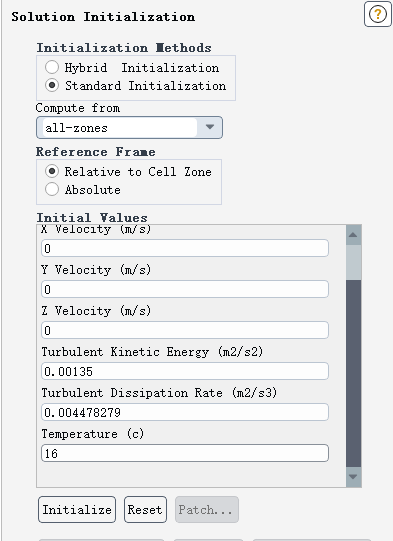

11 初始化并赋初温。



在全局初始化时,直接给定初温16度。

12 设置时间步长。



13 基于相变回填的仿真设置

使用相变回填材料时,参考如下 设置:

(1)创建相变回填材料

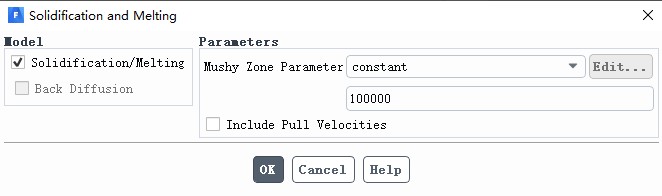

(2)打开凝固/熔化模型



(3)将回填区域设置为流体域,并将上述的回填材料赋给回填区。

14 考虑渗流的仿真设置

考虑渗流时,土壤区域参考如下设置:

(1)土壤渗流多孔介质区域设置



(2)渗流速度设置




05

基本结果

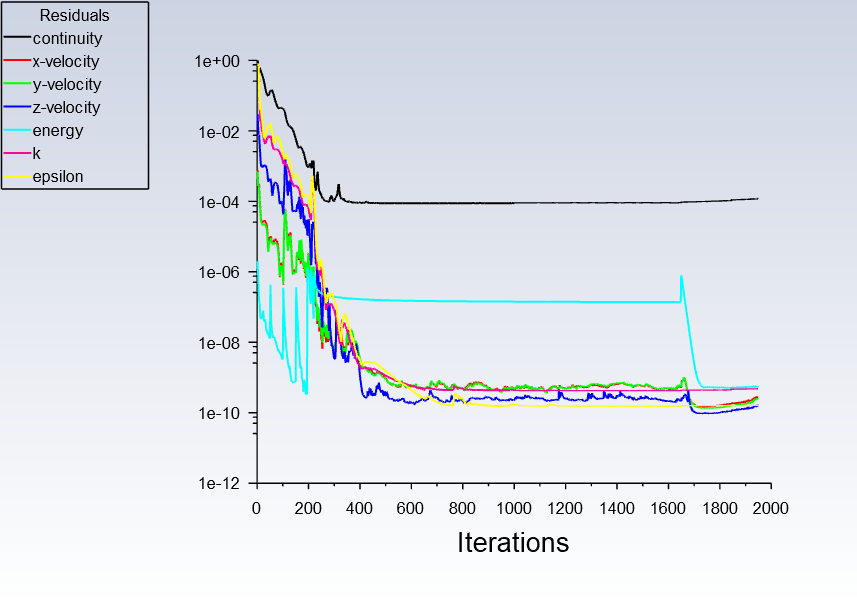

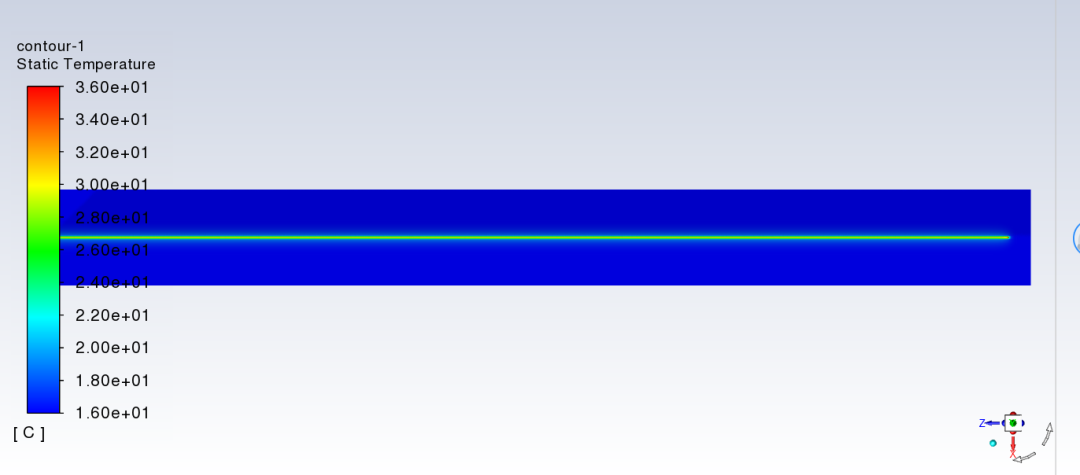

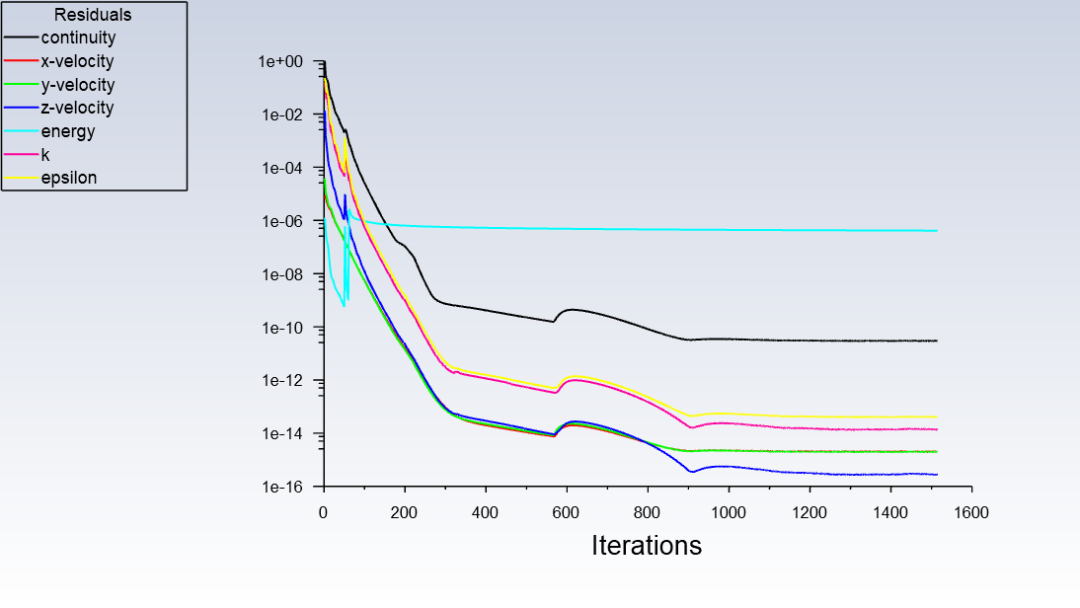

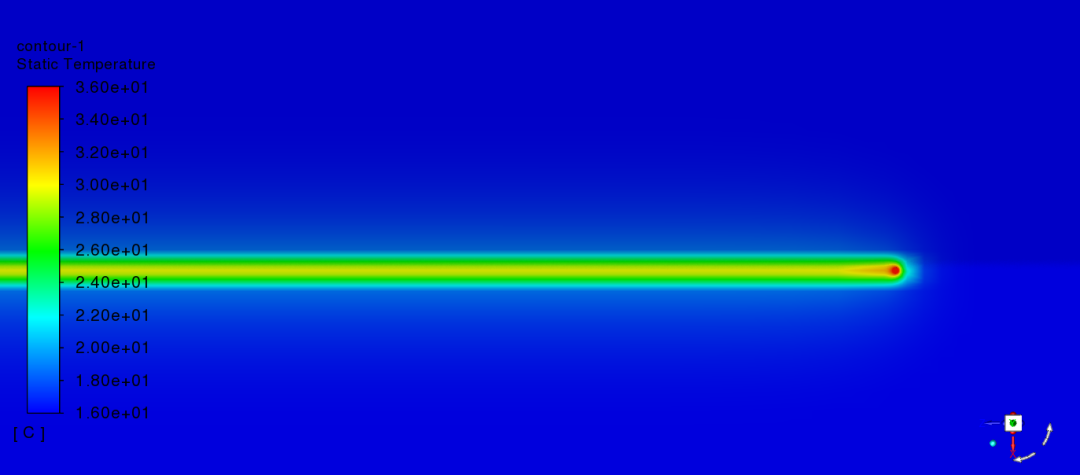

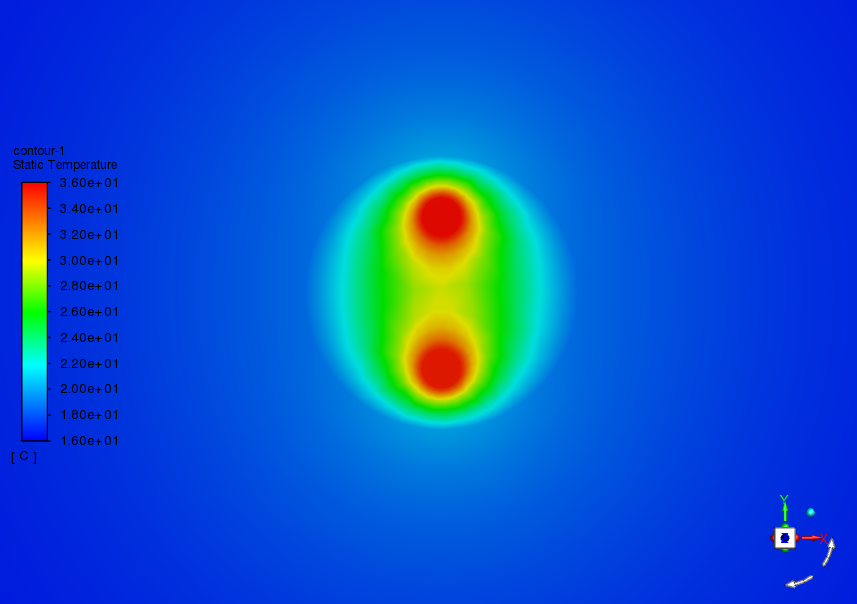

1、Case A1普通换热仿真结果

1天内时间步长60s,1天后,时间步长86400s。

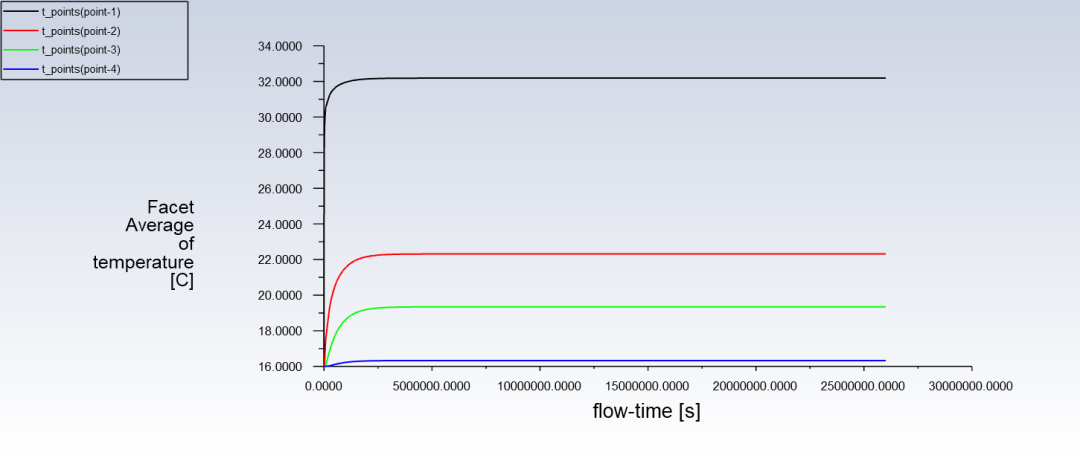

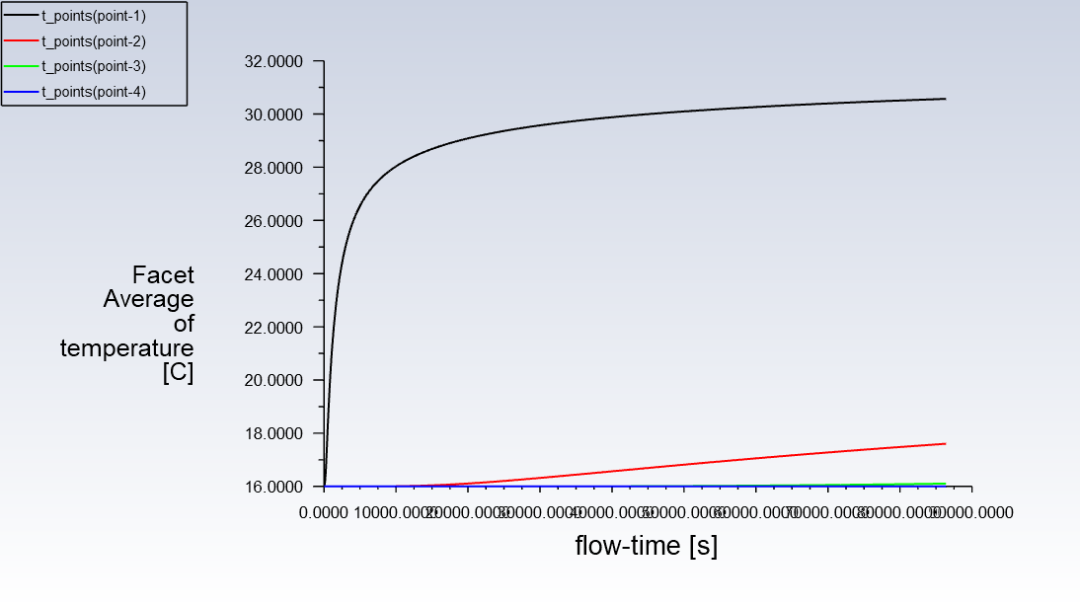

(1)1天的监测曲线

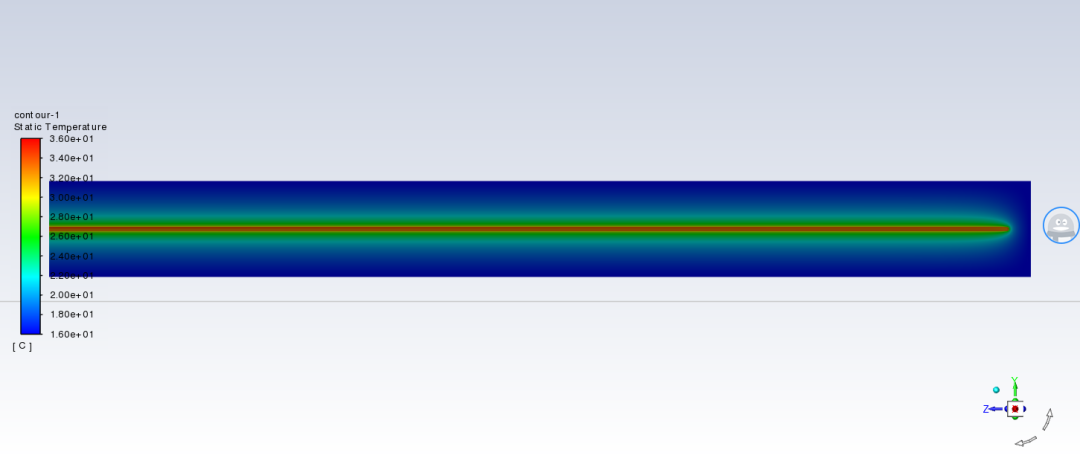

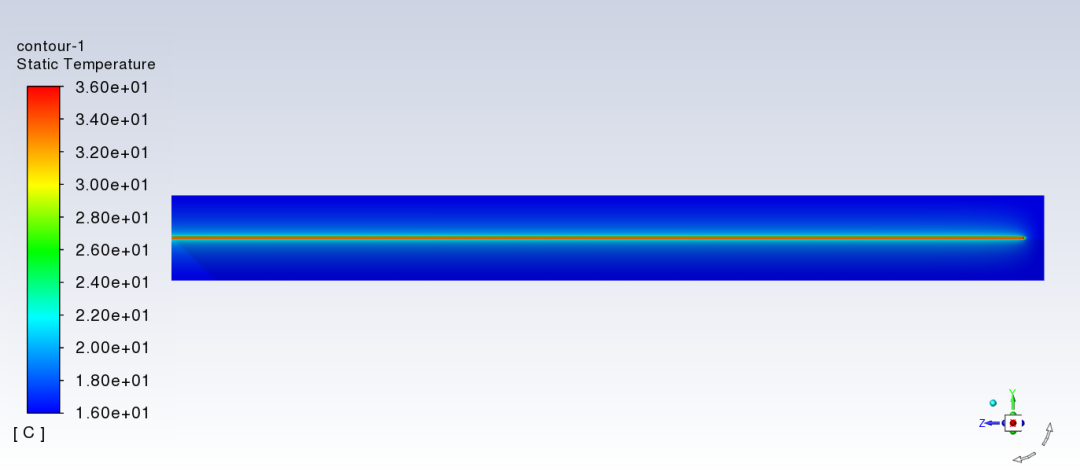

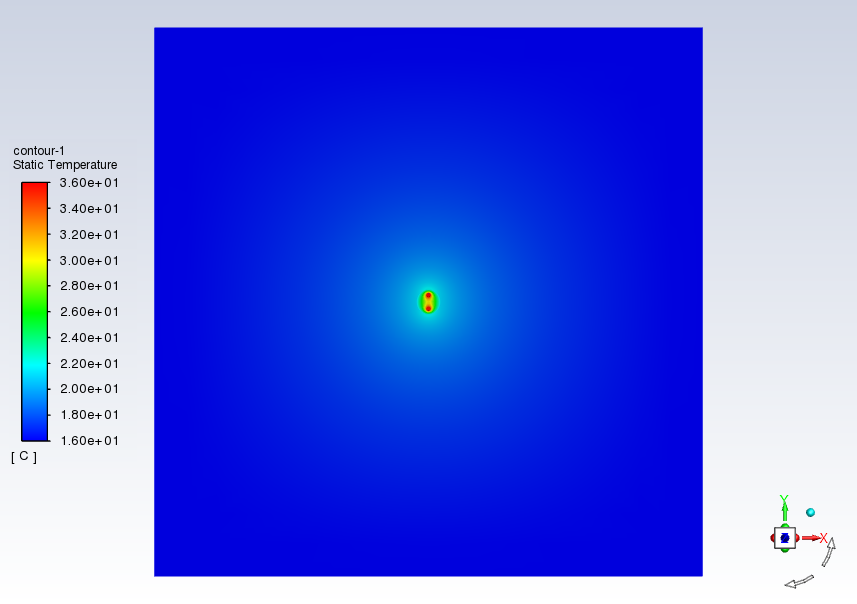

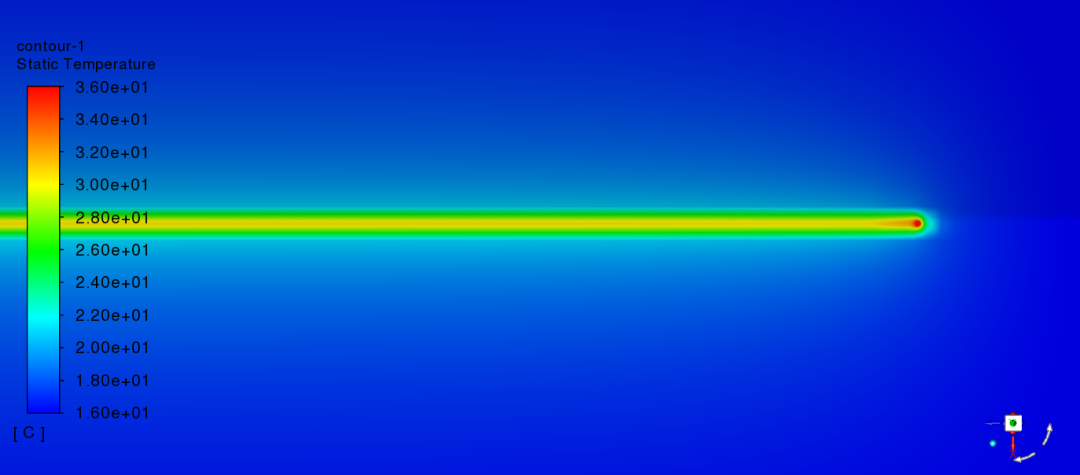

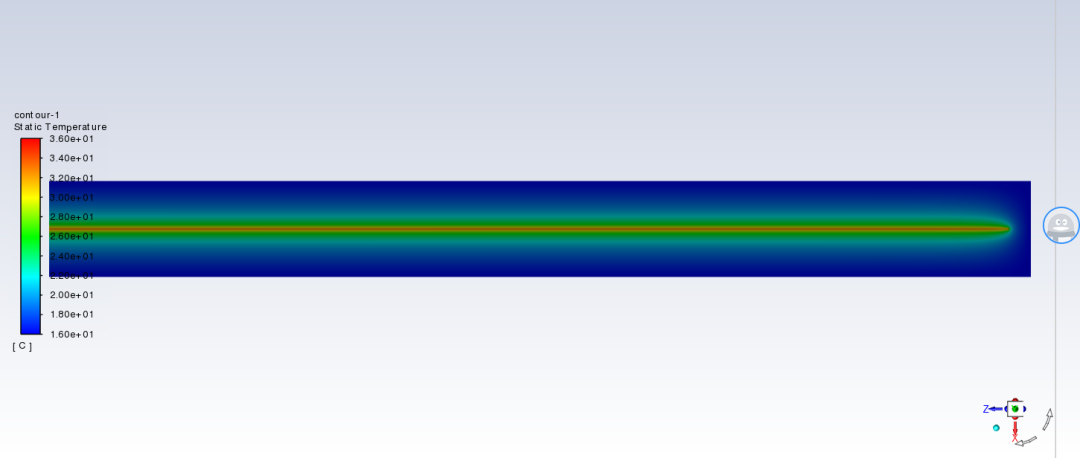

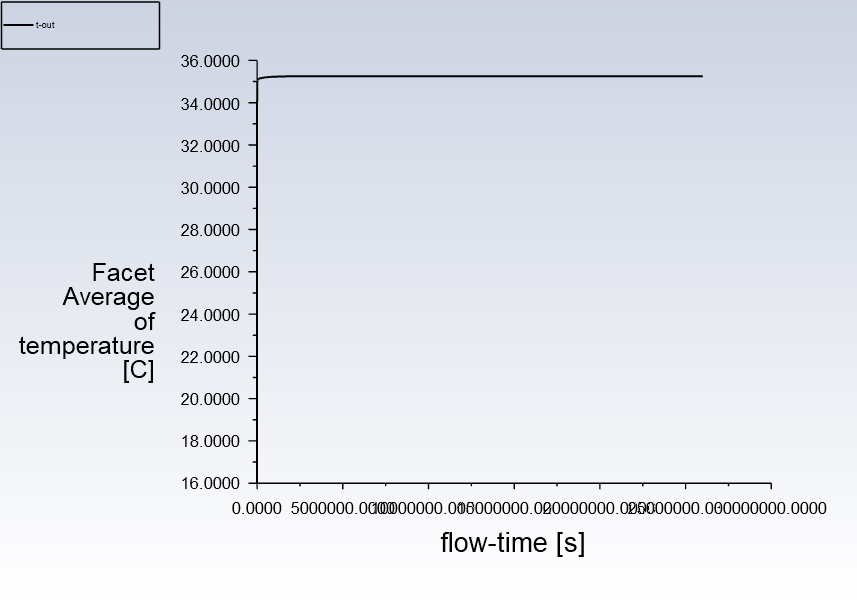

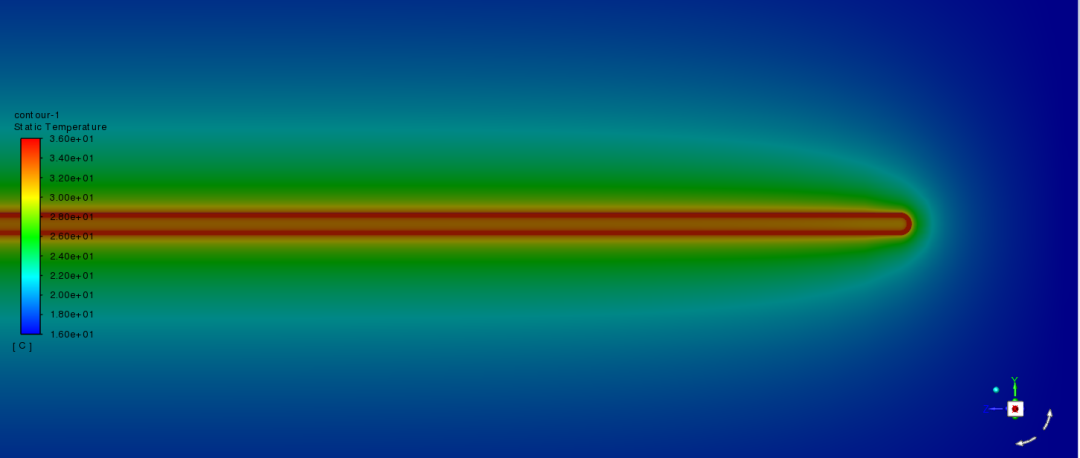

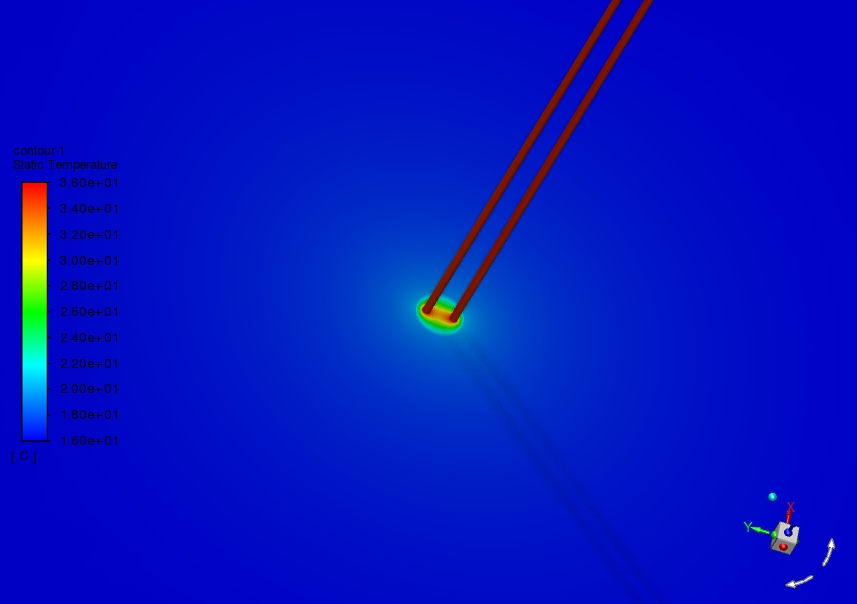

(2)301天结果

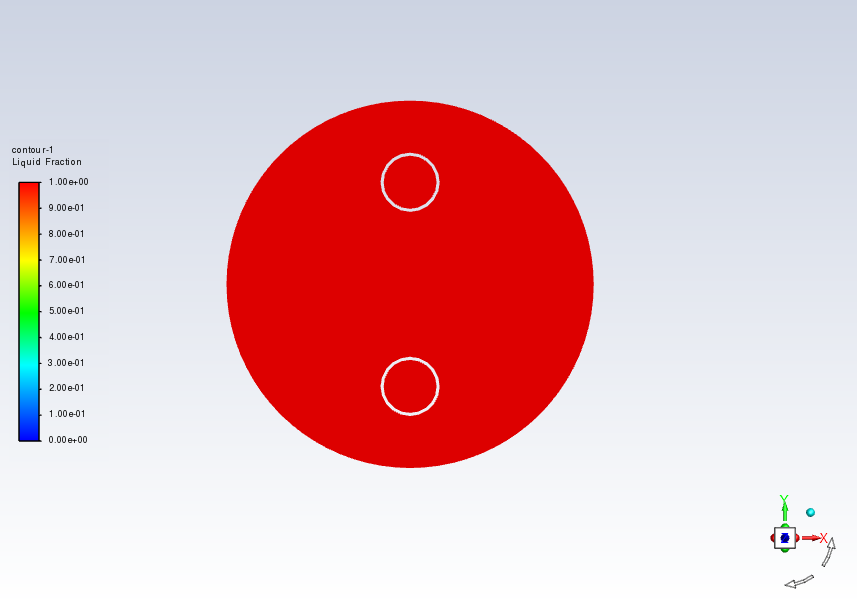

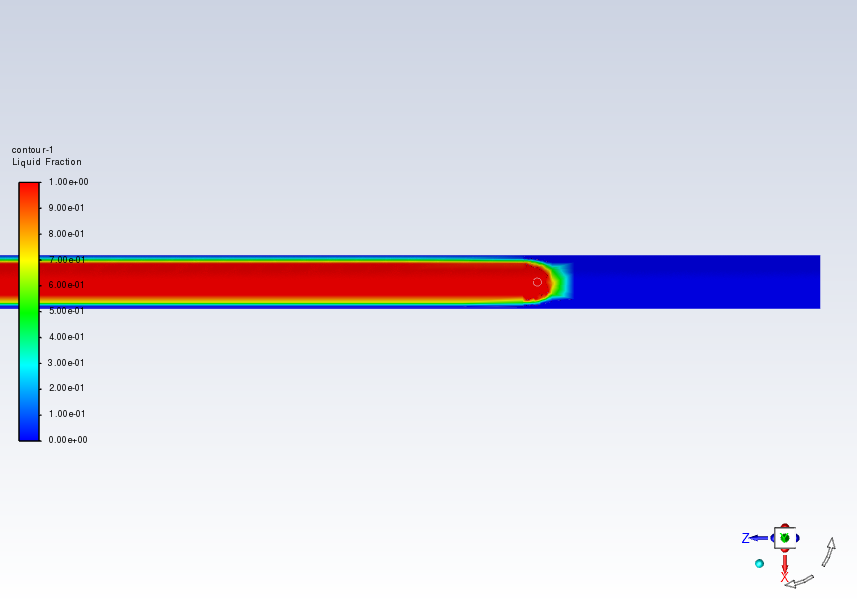

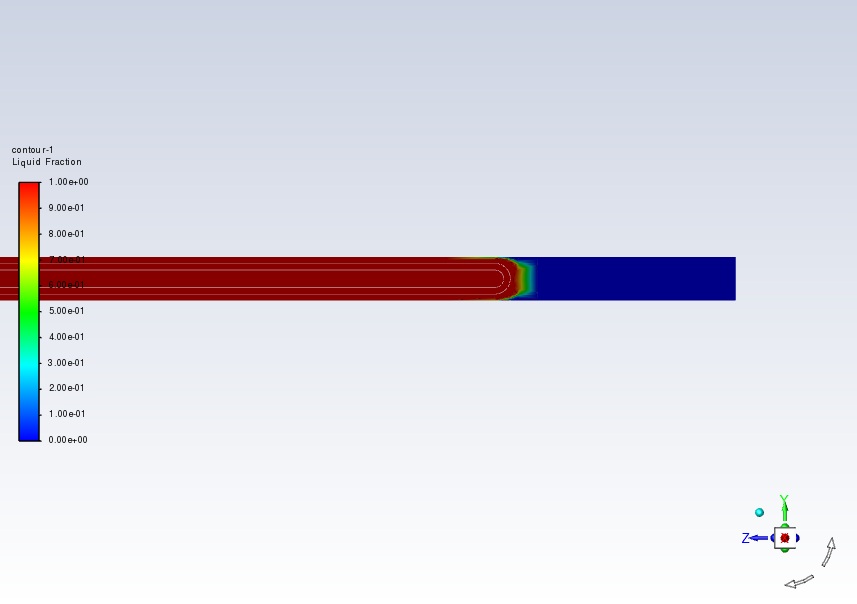

2、Case A2基于相变回填的换热仿真结果

(1)1天结果














(2)301天结果
