Fluent输出速度脉动并在LMS Virtual.Lab计算四极子声源步骤

近期在中国振动联盟论坛上，有朋友在问这个问题。可能是由于李增刚老师那本书的原因，很多朋友只知道在LMS Virtual.Lab中如何计算偶极子气动噪声，对于四极子的输出设置等，都不明确，在此给大家统一讲解一次！


Step1：计算湍流四极子噪声，首先需要在 Fluent中开启导出命令的。因为默认情况下，Fluent只开启了壁面偶极子的导出，所以首先需要一个命令。

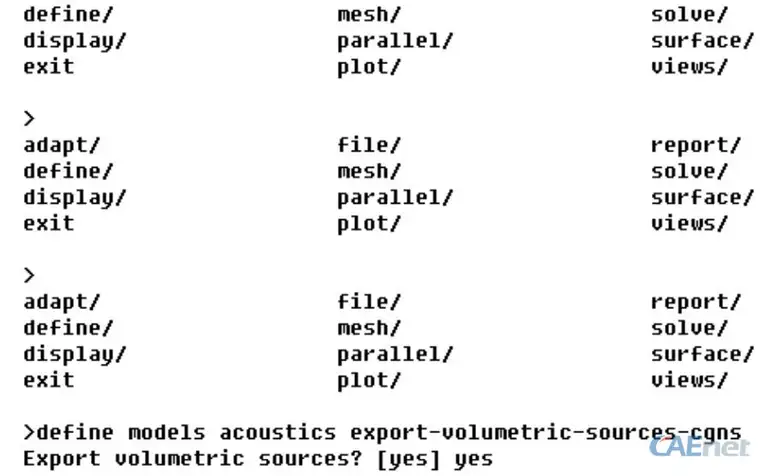

就这个命令 define models acoustics export -volumetric -sources -cgns


输入Yes即可。

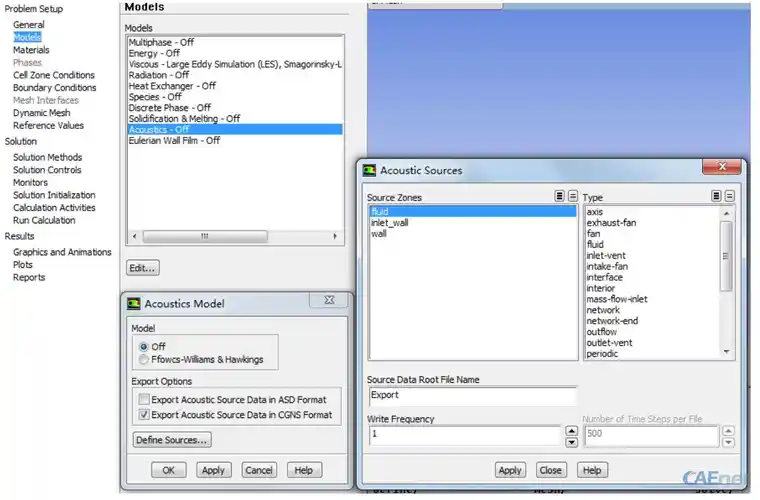

Step2：在导出CGNS文件选项的时候，就可以看到导出空间体声源的Fluid选项了。

 如果要同时导出四极子和偶极子，就选中fluid和想要的一个壁面，如果只导出四极子，选择fluid即可。 （注意，偶极子和四极子会以不同的文件前缀保存，四极子是前缀带Q的）

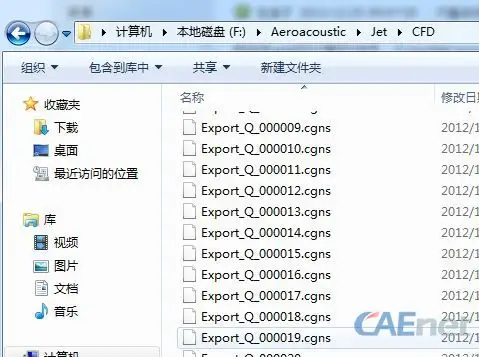

Step3：开始计算。导出CGNS文件。

Step4：接下来，就是导入Virtual.Lab了。

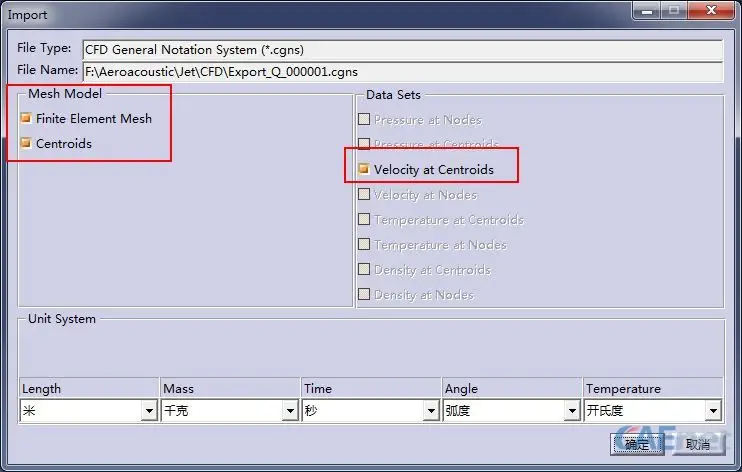

 注意，这里红色框的，地方都要选中，看到了吧！这里是速度脉动，而不是偶极子的压力脉动咯！

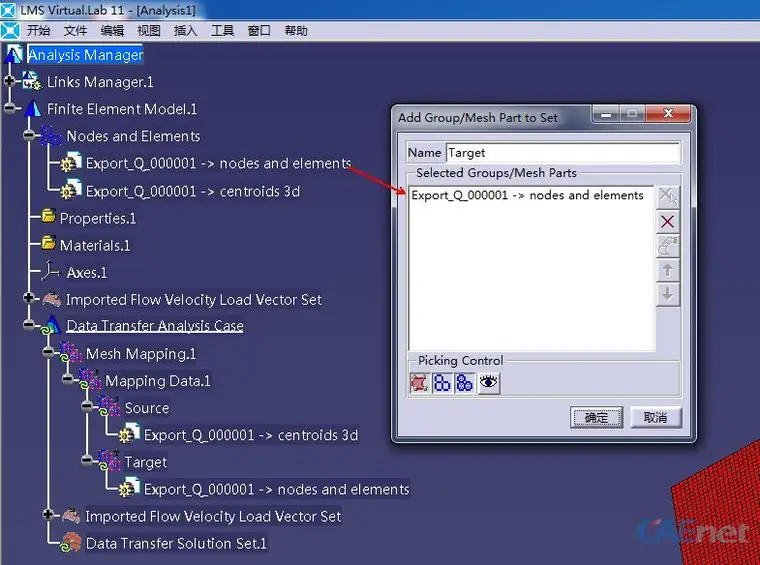

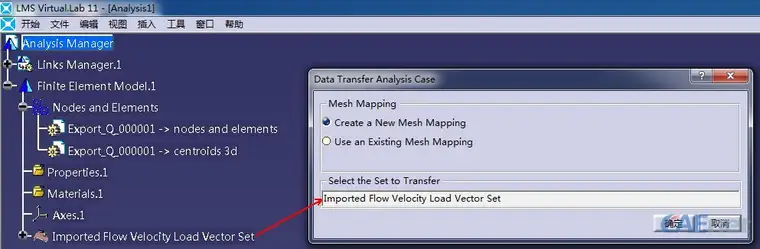

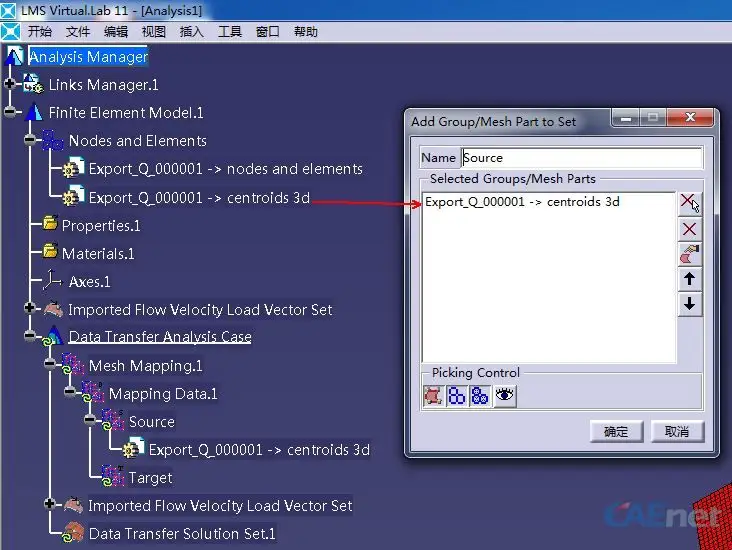

Step5：数据转移

大家可以看到，实际上Nodes and Elements下有两个网格，其中CFD数据默认是保存在Centroids 3d里面的，为了查看速度脉动云图，需要做一下数据转移。

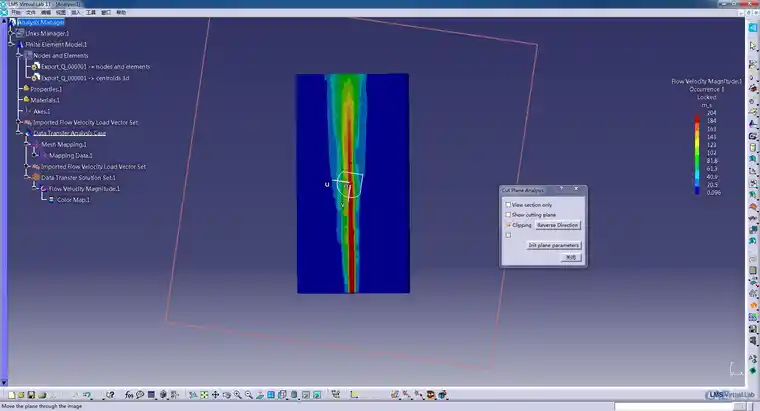

 转移完成之后，就可以看到速度云图了。

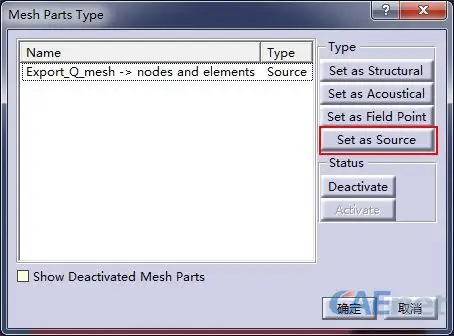

Step6：最后还要注意，在声学计算时候，代表四极子体声源的网格，要Set as Source

 如果要同时计算偶极子噪声和四极子噪声，也是一样的，再将偶极子的压力脉动导入一次就可以了！
