‌定制你的Fluent界面：个性化设置指南‌

Fluent可以实现界面定制

使用scheme语言可以之间对Fluent界面进行修改定制，同时这种语言还可以链接到UDF中，和UDF进行交互

使用方法：

1. 新建txt文档，写好scheme语言的脚本，将后缀名更改为.scm格式

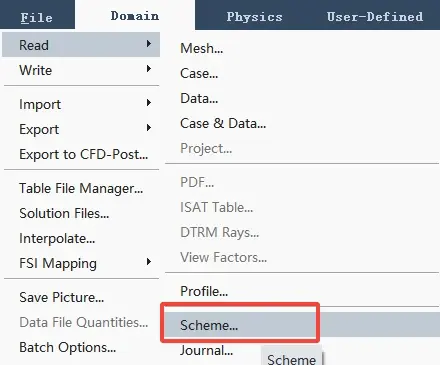

2. 打开Fluent，点击左上角file-read-Scheme

3. 读取Scheme文件，然后会在界面显示代码定制的内容。

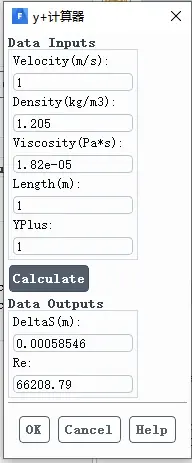

比如y+计算器就可以直接在Fluent界面显示

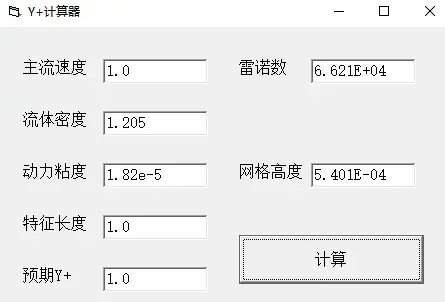

和之前文章四十五、壁面函数理论及y+的确定小程序结果对比，基本相同

下面是这个Y+计算器的代码：

代码经过复制粘贴之后格式好像就变了，我试了一下，复制到txt文档，不能正常使用，这里还是贴出来给大家参考。

代码源文件我会放在文章末尾的链接中，也会放在群文件，供大家使用

(define apply-cb #t)

(define update-cb #f)

;事件函数

(define (apply-cb . args)

   (display "")

)

(define (update-cb . args)

  (cx-set-real-entry real1 1.0);默认主流速度

  (cx-set-real-entry real2 1.215);密度

  (cx-set-real-entry real3 1.8e-5);粘度

  (cx-set-real-entry real4 0.5);特征长度

  (cx-set-real-entry real5 1.0);y+

)

(define (click . args)

   (define density (cx-show-real-entry real2))

   (define velocity (cx-show-real-entry real1))

   (define mu (cx-show-real-entry real3))

   (define length (cx-show-real-entry real4))

   (define ypl (cx-show-real-entry real5))

   (define re ( / ( * length ( * density velocity)) mu))

   (define cf (/ 0.026 (expt re (/ 1 7))))

   (define iwall (* 0.5 (* velocity (* velocity (* cf density)))))

   (define ufric (sqrt (/ iwall density)))

   (define DeltaS (* 2 (/ (/ (* ypl mu) ufric ) density )))

   (cx-set-real-entry real6 DeltaS)

   (cx-set-real-entry real7 re)

)

;界面布局

(define yplus (cx-create-panel "y+计算器" apply-cb update-cb))

(define table1 (cx-create-table yplus "Data Inputs"))

(define real1 (cx-create-real-entry table1 "Velocity(m/s):" 'row 0))

(define real2 (cx-create-real-entry table1 "Density(kg/m3):" 'row 1))

(define real3 (cx-create-real-entry table1 "Viscosity(Pa*s):" 'row 2))

(define real4 (cx-create-real-entry table1 "Length(m):" 'row 3))

(define real5 (cx-create-real-entry table1 "YPlus:" 'row 4))

(define button1 (cx-create-button yplus "Calculate" 'activate-callback click 'row 1))

(define table2 (cx-create-table yplus "Data Outputs") 'row 2)

(define real6 (cx-create-real-entry table2 "DeltaS(m):" 'row 1))

(define real7 (cx-create-real-entry table2 "Re:" 'row 2))

(cx-show-panel yplus)

https://pan.baidu.com/s/19LUcQJSPzGvuFWCbV4Q5Eg?pwd=b3s3

提取码：b3s3
