基于FastCAE的Fluent个性化开发探索


Fluent作为一款通用的CFD分析软件,具有适用面广,稳定性好精度高等优点。但是针对具体的行业案例分析时通常使用的功能较为单一,Fluent复杂的接口无形中提高了使用门槛和用户的学习成本。基于以上问题,FastCAE推出针对Fluent的定制开发版本,基于此版本可以自由定制用户界面,简化分析流程,降低用户学习成本。



技术路线

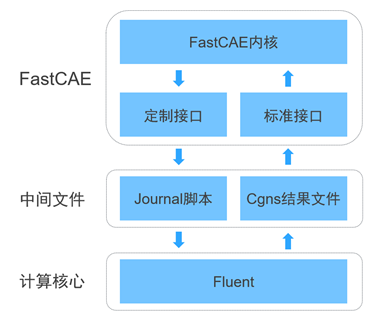

Journal脚本流程化的记录了Fluent操作的全过程,并能驱动Fluent完成全流程仿真计算。因此FastCAE通过生成journal脚本的形式以驱动Fluent实现计算。计算结果存储为标准的cgns文件,通过标准接口对接FastCAE可视化模块。


案例介绍

本文以石油多相介质分离计算分析为背景介绍基于FastCAE的Fluent二次开发与使用过程。水力旋流器可实现多相介质的分离,在石化等领域已经得到广泛应用。本案例模拟了利用水力旋流器进行油水分离的工况,可实现对旋流器的结构验证与标定。在本案例中着重分析旋流器的内流场特性,包括速度场、压力场分布以及介质相分离情况。主要需要考虑的影响因素有:计算模型、介质组分配比、油滴粒径、出入口边界条件等,针对上述影响因素,我们基于FastCAE对Fluent记录的脚本文件进行封装,实现在Fluent中数值模拟流程化的专业定制版本。



软件开发流程


1) 基本设置

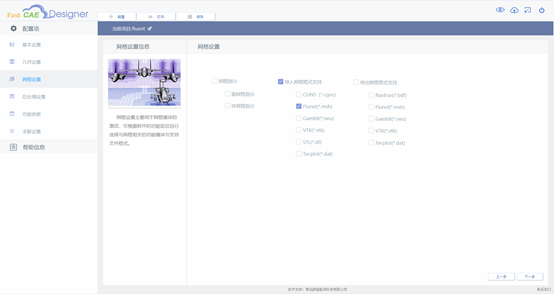

启动FastCAEDesigner进行软件设计,关闭几何模块,网格模块支持导入*.msh文件。


2)仿真参数设置

在“仿真参数设置”节点下设置计算模型、介质组分配比、油滴粒径等参数,该项设置与物理模型相关的参数。


3)边界条件设置

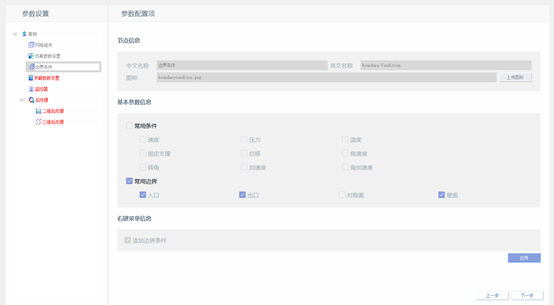

在“边界条件”下激活入口出口和壁面,其他不需要的边界条件全部关闭。


4)求解参数设置

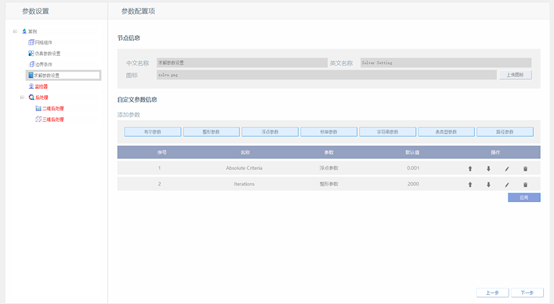

在“求解参数设置”节点添加求解精度与迭代步数两个参数,该项设置与求解计算相关的参数。


5)后处理变量设置

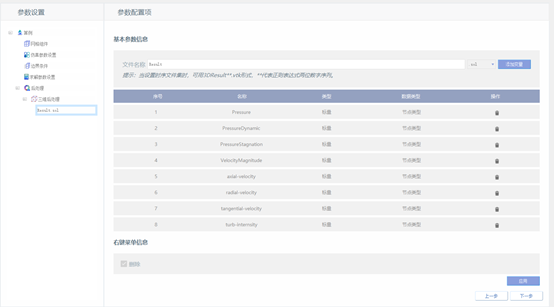

隐藏监控器节点与二维后处理节点,三维后处理添加文件“Result.cgns”,并添加节点变量:Pressure,PressureDynamic, PressureStagnation, VelocityMagnitude, axial-velocity,radial-velocity, tangential-velocity, turb-internsity,该项可根据文件设置矢量和标量。


6)添加求解器

设置求解器为fluent.exe,启动参数为-hidden -I script.jou。


7)软件发布


软件使用


1)导入网格

打开软件,点击“网格导入”按钮(快捷键Ctrl+I),选择导入msh网格。


2)创建算例

点击“新建”按钮(快捷键Ctrl+N),输入算例名称,选择算例类型即可完成算例创建。


3)选择网格组件并添加边界条件

右键单击“网格组件”,导入需要的网格组件。然后右键单击“边界条件”,选择网格组件和边界类型,边界条件。


4)参数设置

单击相关树节点,属性面板会显示该节点相关的参数,在属性面包那可以直接修改相关参数值。


5)启动求解

单击工具栏“求解”按钮(快捷键F5),或者在右键单击算例名称,选择求解选项,即可启动Fluent进行求解。


6)查看后处理结果

完成求解后即可查看后处理结果,在对应节点右击即可查看相应变量。


7)更多后处理操作

进入控制面板后处理页还可进行切片等多种个性化操作。
