动网格技术:Smoothing Spring方法与实践

1 概念介绍

Smoothing光顺方法分为弹簧(Spring)光顺和扩散(Diffusion)光顺,两者网格运动的基本原理不同,设置上也不相同。本次案例我们详细说明一下弹簧光顺。


2  基本原理

原理:弹簧光顺采用胡克定律原理,当边界运动后,网格按照胡克定律原理被压缩或拉伸,因此节点个数及连接关系并不会改变,只是改变了节点的相对位置。

使用条件:可适用于任意的网格类型;光顺方法一般会和remeshing方法共同使用。



3 模型描述

本例的模型很简单,如图所示。模型有四个面,分别为底面(bottom)、上面(top)、左侧面(left side)和右侧面(right side)。其中top面保持不动,bottom面以-0.01m/s的速度沿z轴的负方向运动,内部网格随着底部边界运动而被压缩,但网格节点并没有合并或分离。


4 导入网格

使用Workbench打开工程文件

5 Scale网格尺寸

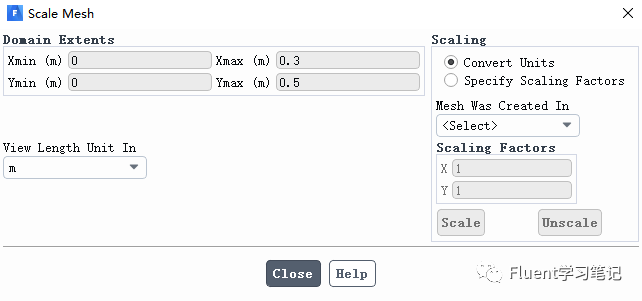

Scale修改网格尺寸。如图所示。

确保计算域尺寸是我们所需要的。


6 设置求解器

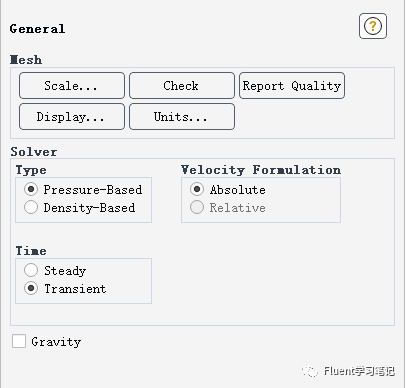

由于网格运动是随时间进行的,因此动网格技术必须为瞬态模拟。将计算工况设置为瞬态。其他求解器设置可根据具体工况进行选择。


7 设置动网格模型

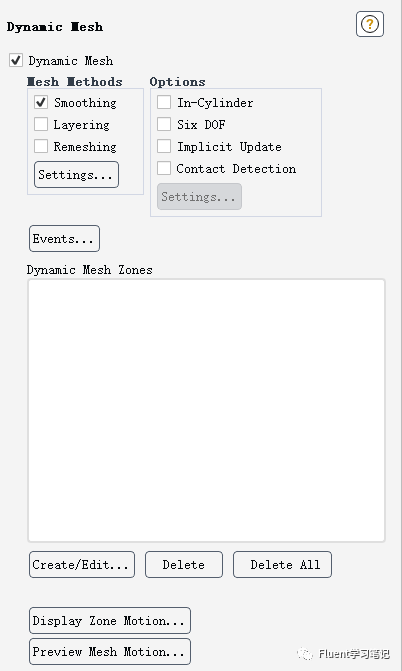

在模型树下双击Dynamic mesh,此时Task Page下页面如图


勾选Dynamic mesh,勾选Smoothing后,点击Settings,出现Smoothing方法的设置页面

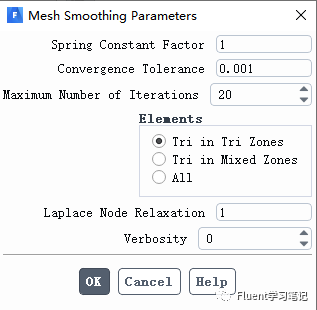

点击Advanced,出现Mesh Smoothing Parameters参数设置选项。


Spring constant factor:

弹簧因子,表示网格之间的阻尼系数,在0-1之间取值。0表示网格运动会扩散较远,1表示网格运动只会影响附近的网格。


Convergence tolerance:

为spring算法涉及到的具体值,对于一般工况保持默认值0.001即可。


Number of iteration:

也为Spring算法的具体值,默认值为20,一般设置为100


Elements:

Tri in Tri Zones:表示三角形网格在三角形区域变形

Tri in Mixed Zones:表示三角形网格在混合区域变形

All:表示所有区域的网格都发生变形

当网格均为三角形时,勾选Tri in Tri Zones,当网格有三角形和四边形时,可根据不同工况勾选Tri in Mixed Zones或All

Laplace Node Relaxation:

用于定义节点位置的更新,保持默认即可


Verbosity:

用于指定是否在控制台输出光顺方法的残差,1表示输出,0表示不输出。

Dynamic Mesh Zones:

单击Dynamic Mesh Zones下的Create/Edit,弹出如下窗口

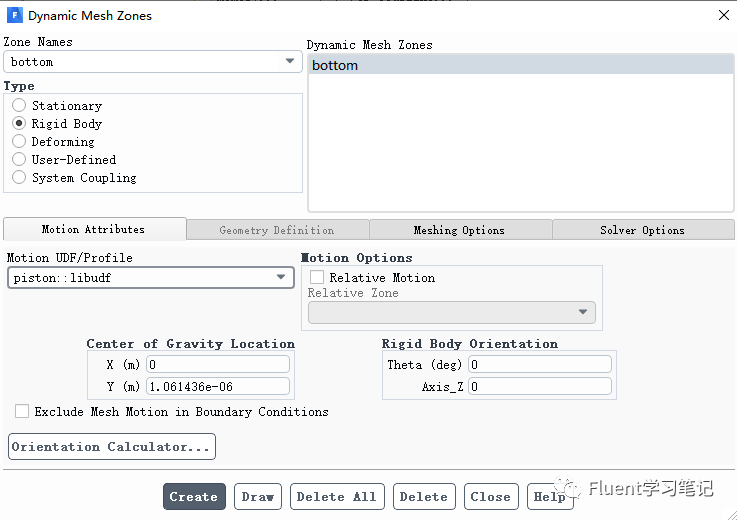

bottom边界:刚体边界;Zone Names选择bottom;Type选择Rigid Body;Motion Attributes下只需要定义Motion UDF,导入文章二十一的UDF,选中此UDF,其他均保持默认,单击Create,则在Dynamic Mesh Zones栏下出现bottom。

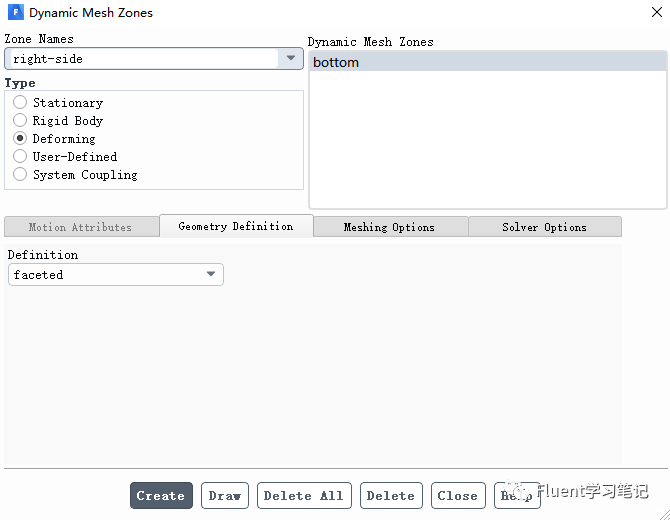

Right side:变形边界,Zone Names选择Right side;Type选择Deforming;Geometry Definition下Definition选择Faceted,定义变形边界;

Left side:与Right side保持相同的设置。

8 查看动网格

在Task Page页面单击Preview Mesh Motion,设置时间步数为100,时间步长为0.1s,显示频率为1。

Spring constant factor=1

Spring constant factor=0
