Altium Designer PCB走线包地处理教程：信号完整性优化

阅读数 1

写在前面

在PCB设计中，特别是高频板子中，需要注意进行抗干扰处理，包地处理，则是抗干扰处理中非常常见的一种手段。

而说到包地处理，顾名思义，就是通过地网络把信号线给包住，从而达到抗干扰的效果。木目前在设计中，包地处理的方法见的最多的就是简单粗暴的整板铺，这个时候你就要事先预留点位置；又或者在走线的时候就让信号线和地线一起走了。手动操作好烦呀，不好控制两线距离，对于完美主义者，真的好烦躁。Altium Designer提供了包地功能来解救这些完美族，下面我就给大家介绍一下在AD中进行自动包地处理的方法。

1 选择待包地的网络（导线或者组件）

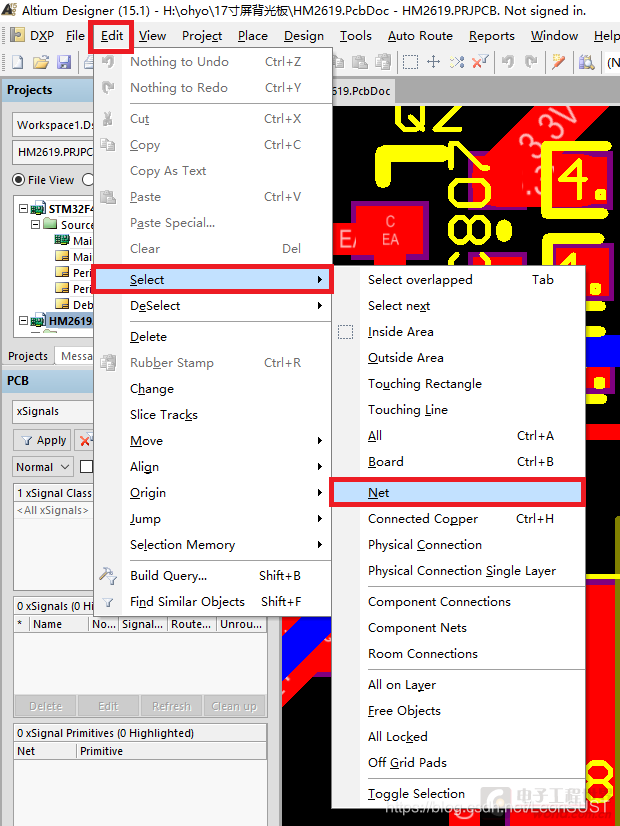

首先点击主菜单命令Edit>>Select/Net，或者按下快捷键 E+S+N，这时候光标会变成十字形状。移动光标到要你想要进行包地处理的网络处单击，选中这个网络。（如果你想要进行包地处理的是一个组件没有进行网络定义，点击的时候选择的是主菜单Edit>>Select>>Connected Copper这个命令，其他操作同上）

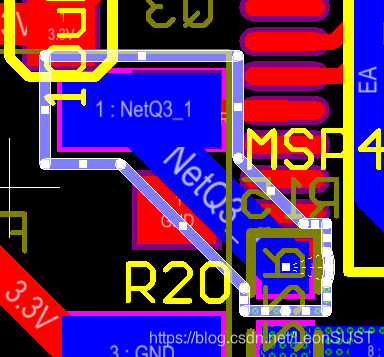

在这里插入图片描述

2 放置包地线

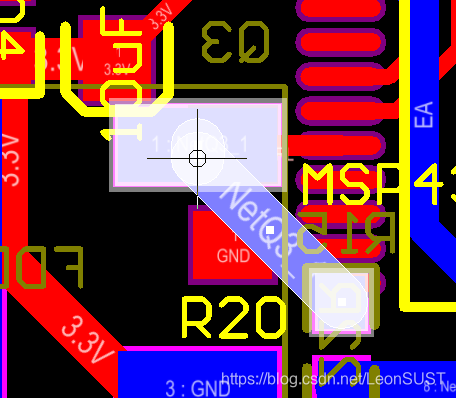

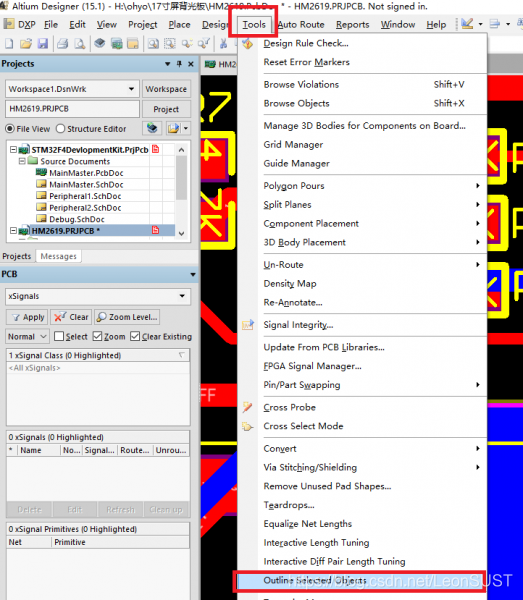

执行主菜单命令 Tools >>OutlineSelected Objectss，或者按下快捷键T+J。这时候AD会自动的对前面我们选中的网络/导线/组件进行包地处理。

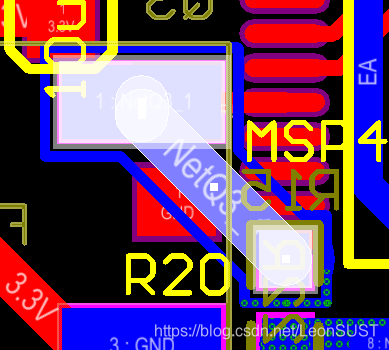

在这里插入图片描述

3 如何删除包地线？？？

知道了怎么进行包地处理，也需要知道怎么把它删了，因为我们可能会对板子的布局布线进行调整，甚至电路上进行修改，这时候需要把他删掉下。但素，一根根删好累人的。所以再来看看怎么删除包地线。

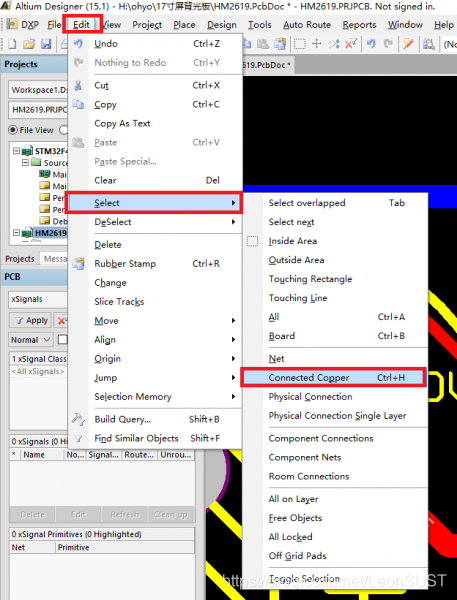

选择主菜单Edit>>Select>>ConnectedCopper命令，当光标变成十字形状，选中你想要删除的包地线，按下delecte删除键，这个时候包地线就被删除了。
