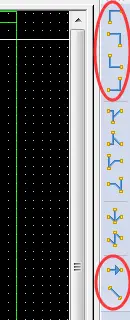

1 上一次讲到旋转开关，我们一般的总电源的旋转开关是三极的，那怎么办呢，如下图：，用角，点击右侧的这四个角，把三极变成两级，当选中角的时候，按Tab会有惊喜噢
1.2 连完线应该是这样的
2. 然后，你现在需要一个空开（一般都是施耐德吧Schneider A9F18225）
3. 1 当旋转开关打开后，220V指示灯，以及工作站的照明灯就可以打开了，先插入指示灯（Schneider XB2BVM1LC），利用角连线，得到下图
3.2 再插入工作站照明灯（苏州普炬 PG8-479-18WH）
3.3 导线如果三根连在一起，需要新的技能 T节点，使用方法等同于角
4. 这一步，我们要做个主电源导线，利用下图所示的角，以及一个新技能中断点，设置下设备标识符N1 L1 PE，这边要注意标识符加1

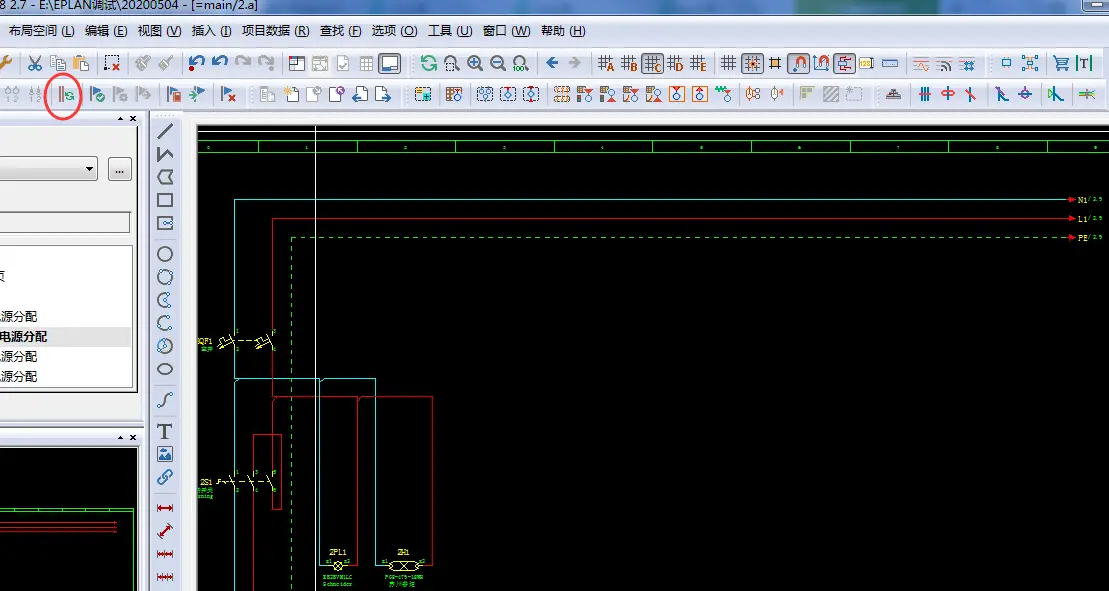

5. 再来变个魔术，如下图所示，点击更新连接，导线就会变色啦
6. 这里要给主电路，装个漏电保护器(Schneider A9V63240)
7.这里开始，我们要安装柜内的通电设备了，一个风扇，电控柜内的照明灯，插座
7.1 第一步先给柜内柜外安装个空开（Schneider A9F18216），记得要用到T节点
7.2 第二步风扇，散热风扇相当于一个小电机啦，这里用电机符号表示，另外需要地线连接的时候需要用到T节点
7.3 按以上类似操作，插入柜内照明灯（都差不多志博照明），散热风扇(怡合达 ZHJ04)
今天结束应该是这样的
