昨天把一张的电源回路基本就画好了,今天画第二页

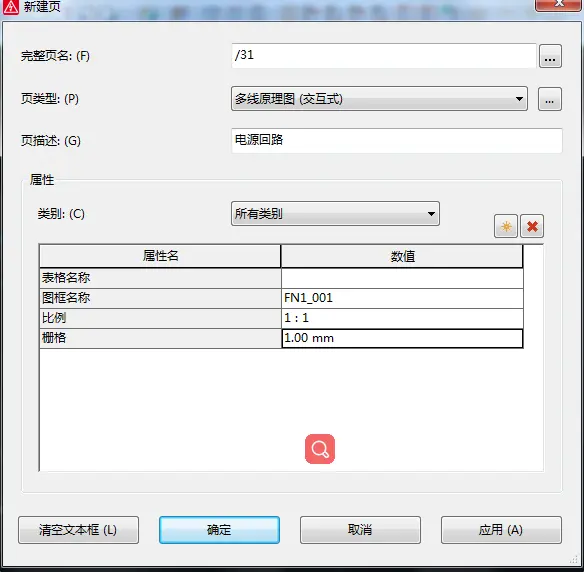

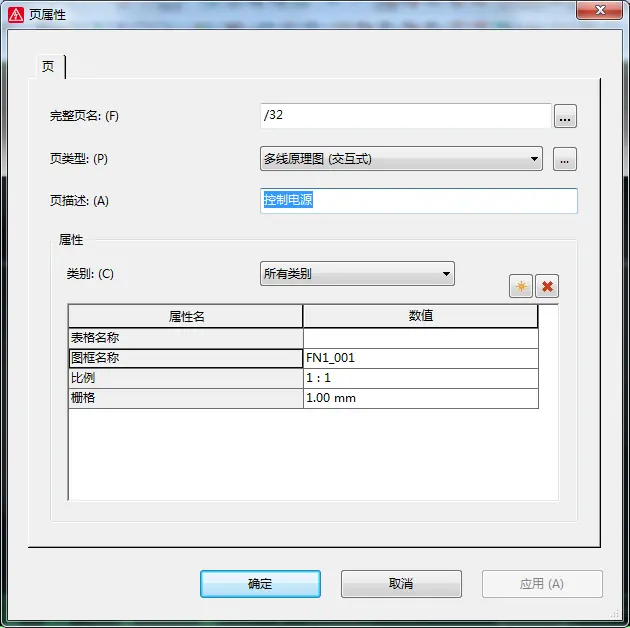

1.首先我们右键项目新建页,如下图

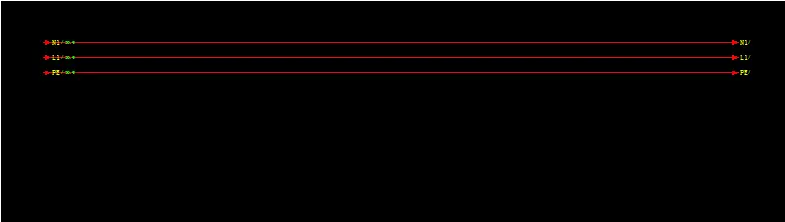

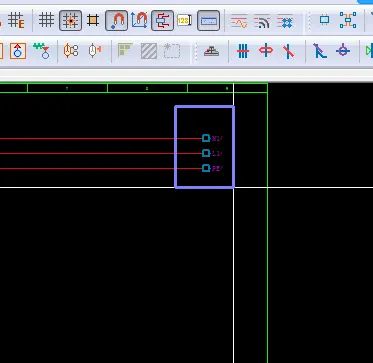

2.1 到30页的电源回路主电源中断点,复制三个点,粘贴到31页,这里注意,ctrl+v后,按下X键,让31页的主电路导线对齐30页的X方向,然后拉出来3跟导线,如下图

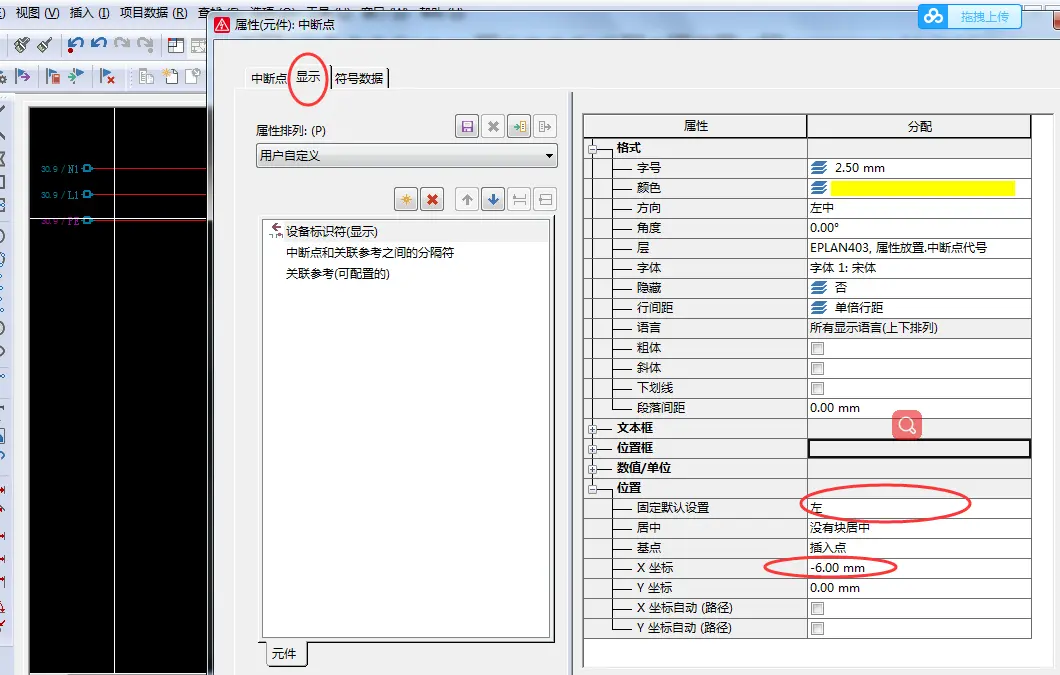

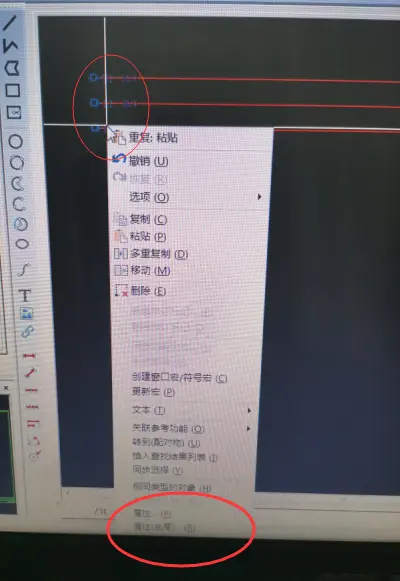

2.2 左边是不是被遮挡了,要调整下,圈选三个要改的中断点,右键属性(不是项目全局属性!!!),在显示页调整位置方向及X轴坐标,来确定不遮挡即可


3.0 我们这个项目有5个伺服电机,这里单独给一路空开,负责伺服电路

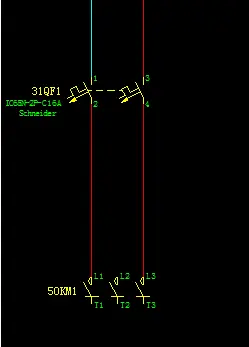

4.0 伺服电路需要加个交流接触器,这边我们利用触点开关组合3个,做成交流接触器触点
关键词解析:
交流接触器是广泛用作电力的开断和控制电路。它利用主接点来开闭电路,用辅助接点来执行控制指令,接触器不仅能接通和切断电路,而且还具有低电压释放保护作用。

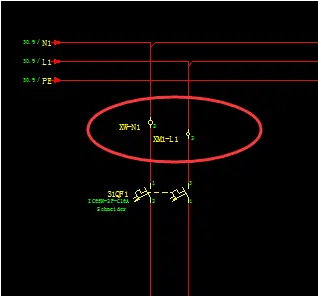

5.0 再给上两个端子,注意序号应该是2了,这是第二片端子了

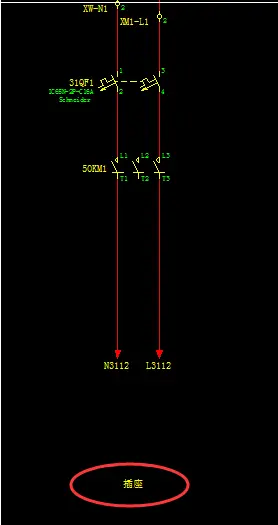

6.0 同样也要给这个电路,挂个标签

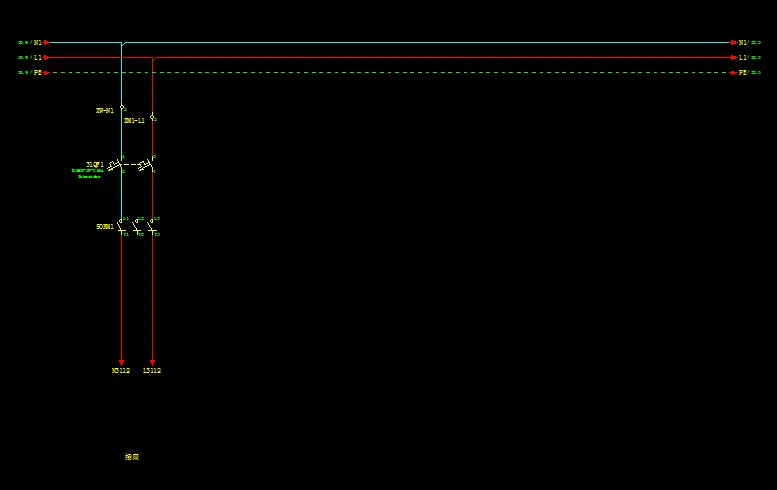

7.0 前面对电源回路做了较详细的解析了,这边就简单说下,怎么画控制回路的电源

8.0 复制31页的主电路,到32页,注意XY方向一样

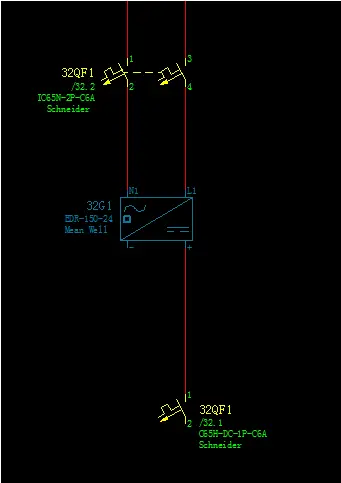

9.0 直接加入空开和开关电源(交流电每条之路都应该尽量有空开,直流电如果需要保护可以用熔断器或者断路器,一般开关电源也带短路保护)

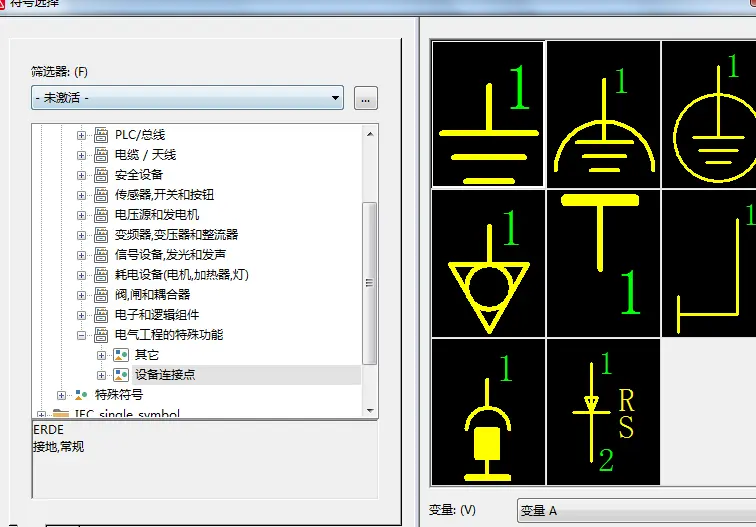

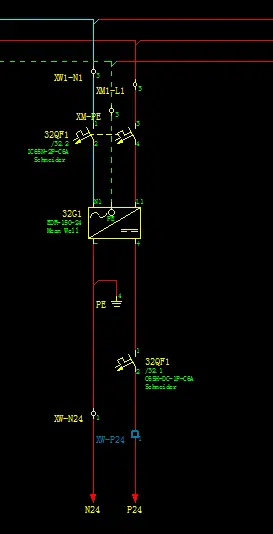

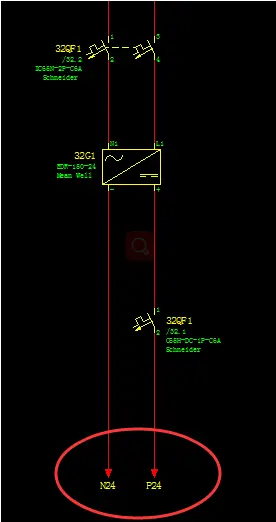

10.0 设置2个24V中断点,再把N24接地
24V地线要不要接地解析:
24VDC可以接地也可以不接地,欧标都要求接地,国内没有特别要求。接地主要是防止干扰,但是如果接地不良,可能还会增加干扰,另外如果外壳意外导电,可能会干扰24V
如果考虑接地,建议2个方法;1.单点接地,不要跟壳体并联,直接跟地短接 2.可以使用0.47-2.2微法电容器,在电容器上并联九十K-几百K电阻,24V零线通过这个RC接地.)


11.0 最后再加上端子

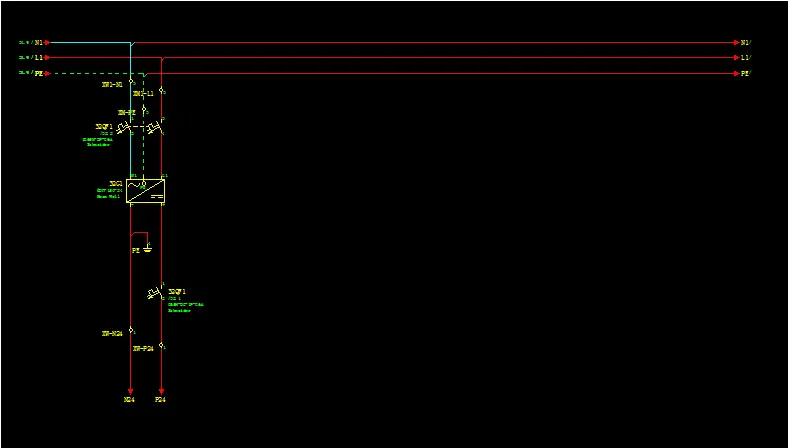

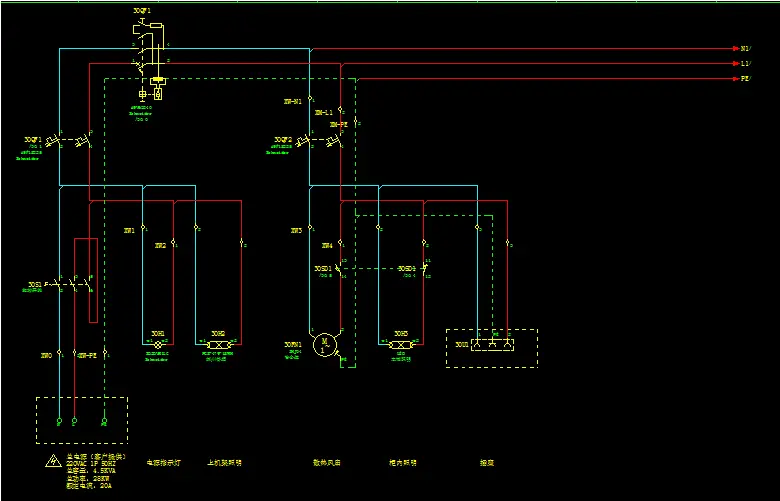

最后完成是这样的
