EPLAN电气图实例：PLC输入输出配置（4）

EPLAN电气图实例--PLC输入输出配置（4）

上期回顾（上次完成了81页SM1模块输入输出配置页的新建，以及80页端子的排布）

这期主要画81页的输入输出配置接线

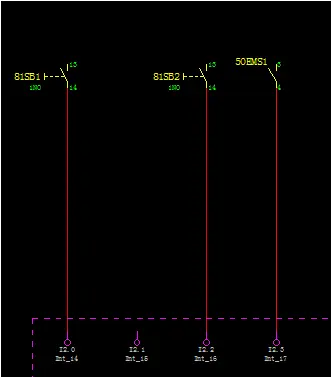

1.0 先接入几个按钮，启动 复位 紧急停止，启动是选的

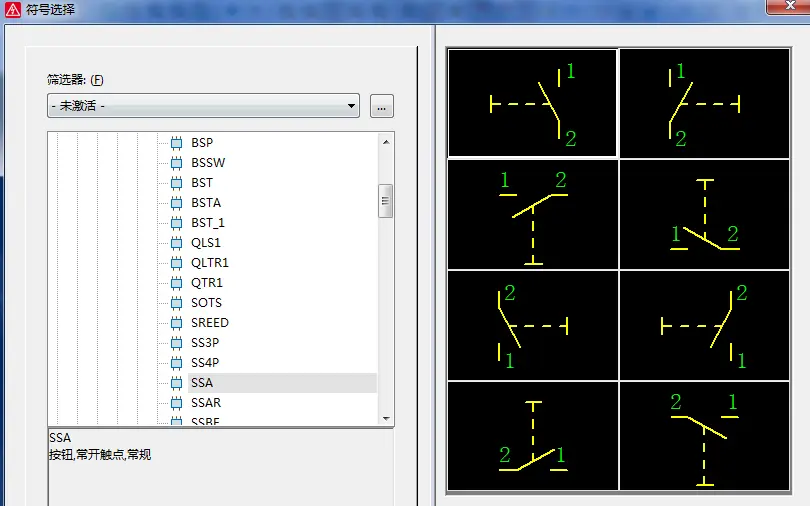

Schneider XB2BC31C的蘑菇头按钮，复位是

Schneider XB2BW36B1C的常开按钮，急停是跟前面安全继电器联动的常开触点

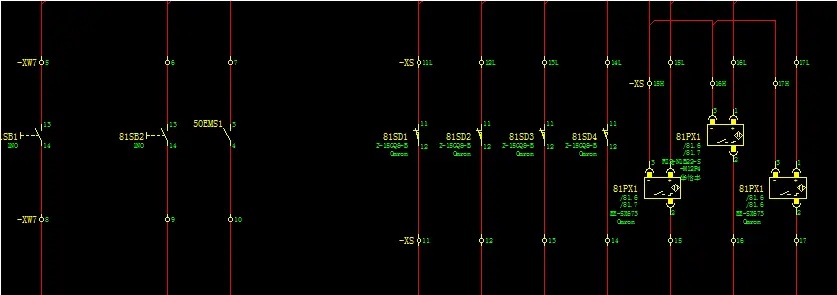

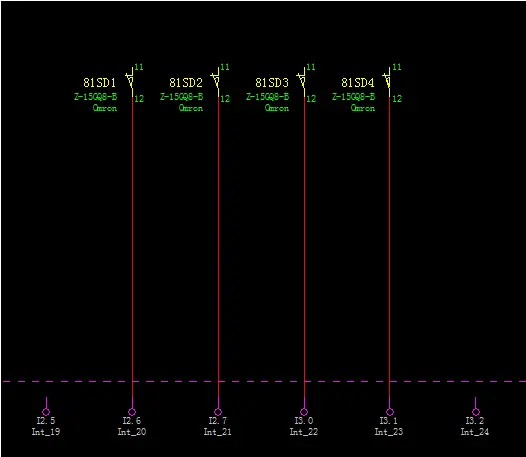

2.0 接着接入4个门限位开关，

门限位开关 Omron Z-15GQ8-B

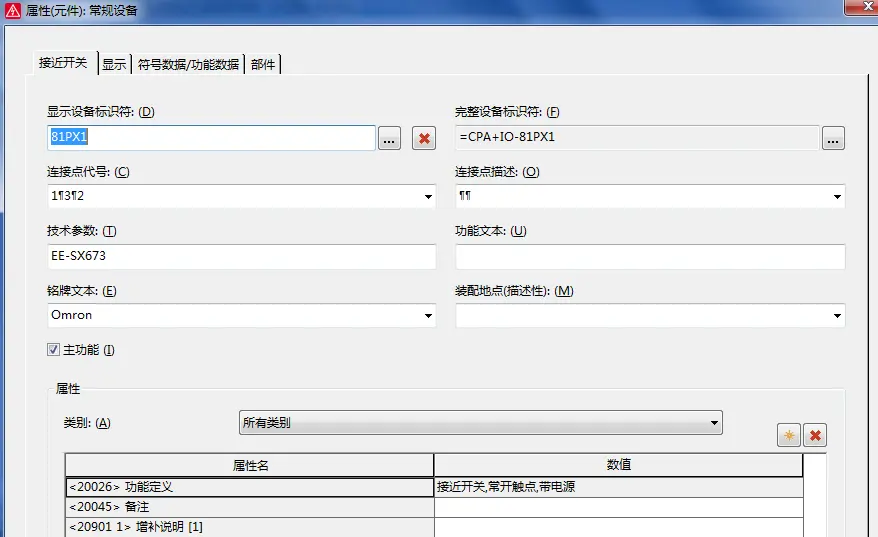

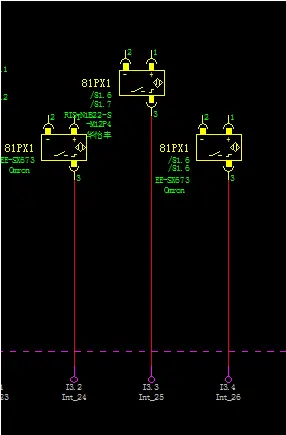

3.0 伺服限位开关，Omron EE-SX673

4.0 再接入2个传感器，一个落料光电传感器，一个吸真空传感器

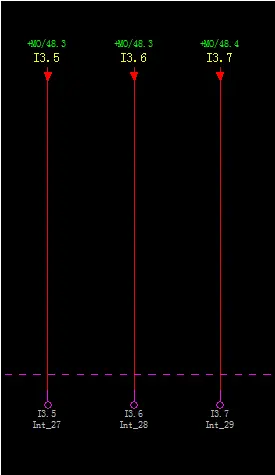

5.0 最后三个点是送钉机的输入信号，用中断点连接

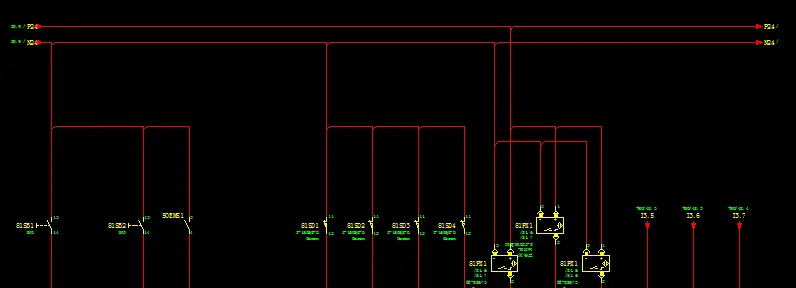

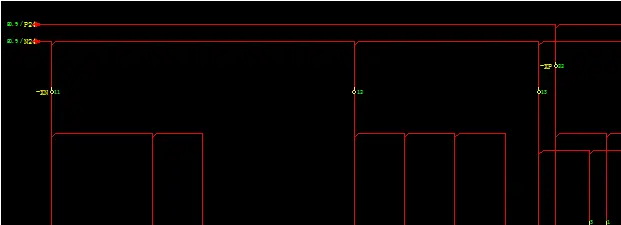

6.0 利用T节点和角，把传感器以及按钮开关的电源都连接起来

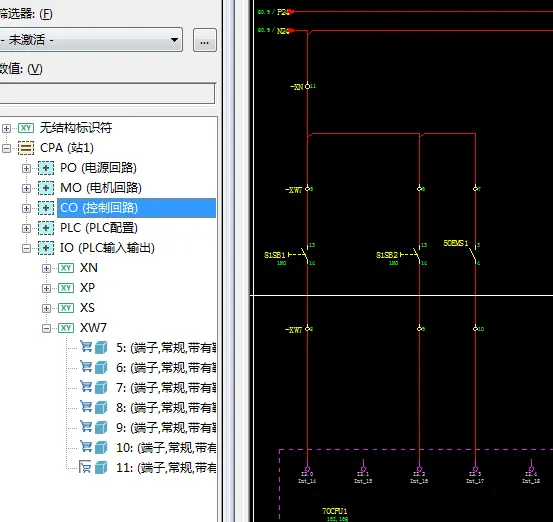

7.0 先利用项目数据--端子排--导航器，把24V的端子分配好

8.0 然后把传感器的接线都归到XW的端子排，把按钮的线路归到前面安全继电器急停按钮端子排上
