EPLAN电气图实例:系统配置——HMI界面设计

EPLAN电气图实例--系统配置--HMI

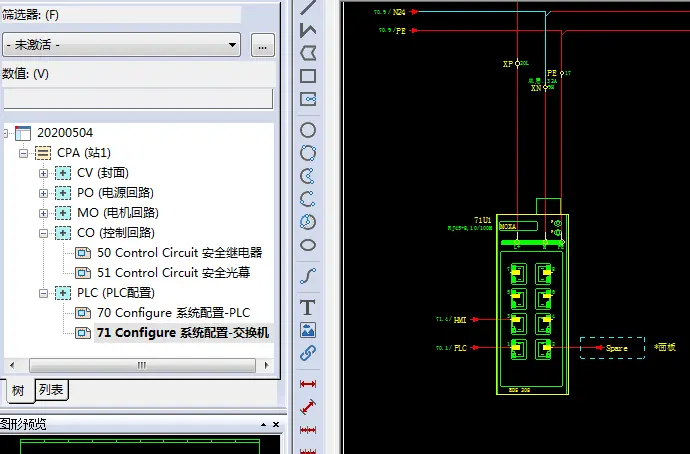

上次回顾(交换机配置基本完成,很简单给个电源就行):

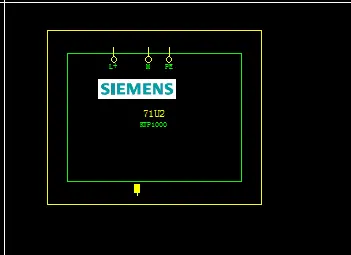

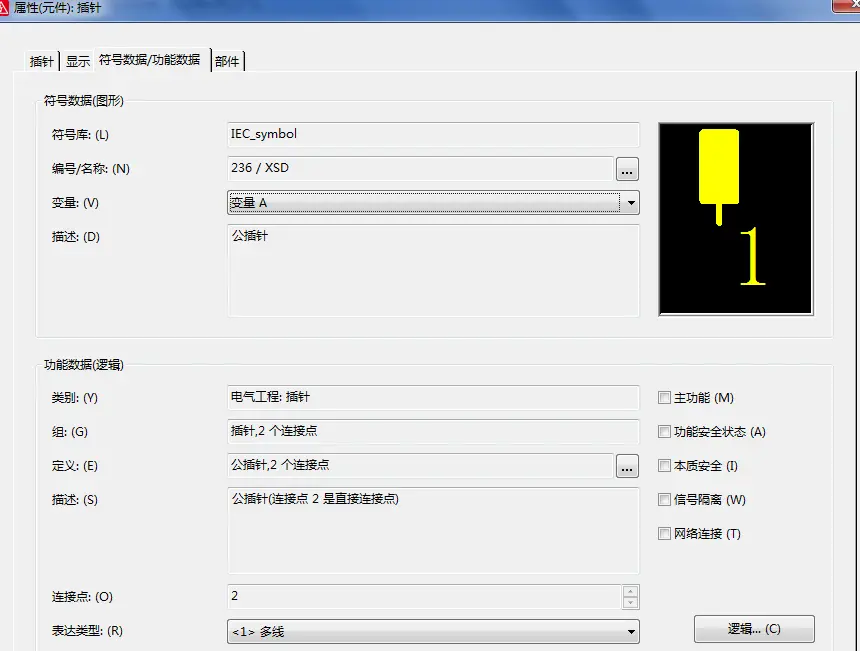

1.0 自定义HMI的符号,先用黑盒圈一下,再用插入图形长方形,设备连接点设置电源接入(L+,N,PE),再插入一个公插头用来连接网口,型号KTP1000

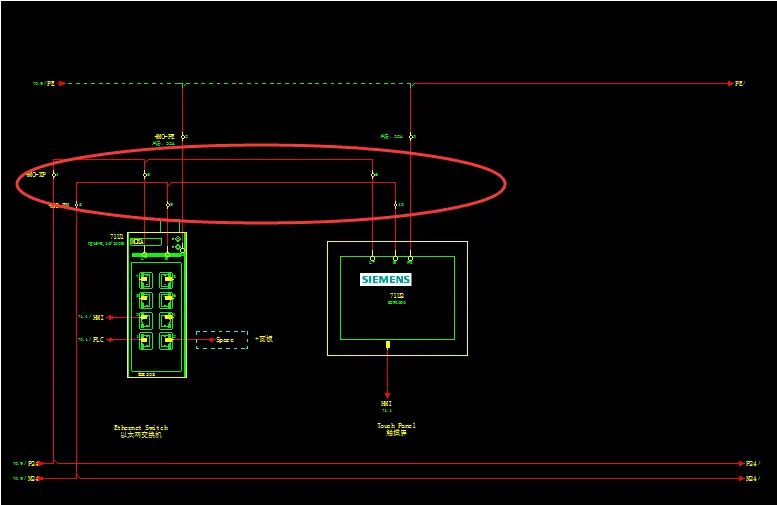

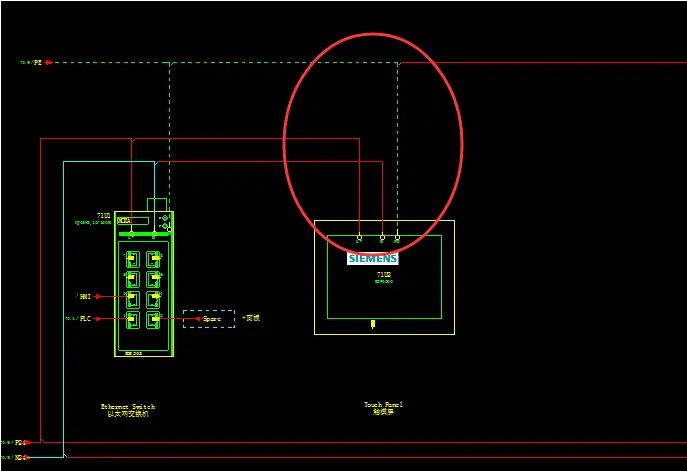

2.0 给HMI供电,连接24V以及地线

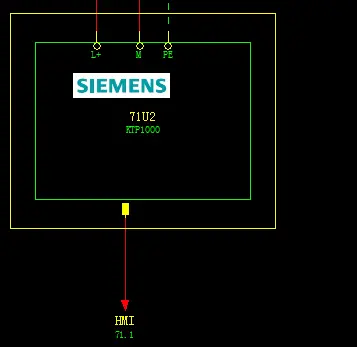

3.0 接入中断点,设定以太网口

4.0 给交换机和HMI贴上名称,交换机和HMI

5.0 设定电源端子
