EPLAN电气图实例--控制柜（控制面板）
上期回顾（上期主要画了硬件的布局图）：
这期主要画一个控制面板控制柜布局
1.0 上期主要做了一个长方形的结构板，里面插入了一个结构盒，然后放置一个HMI的宏（这里是KTP1000，在官网随便找下就行了），然后打开项目数据--设备/部件--2D安装板部件导航器，找到前面配置的HMI屏，拖出部件放置框，重合，命名1
2.0 再插入一个电源指示灯的宏，把属性--显示设置里，只保留图例位置显示，右键移动文本，把图例序号移到正中
2.1 再给这个指示灯，挂上标牌，这样一个部件就好了
3.0 如上操作完成总负荷开关的配置，以及启动，复位，急停
4.0 控制面板的按钮HMI，开关都画好了，下面就要箱体清单报表了，工具--报表--生成，嵌入式报表，新建如下设置，注意输出形式改成手动放置
4.1 注意部件当时归类的是筛选器还是附件，这里筛选器选择电气工程，表格可以选择自定义的，要也可以不选，那就是默认的

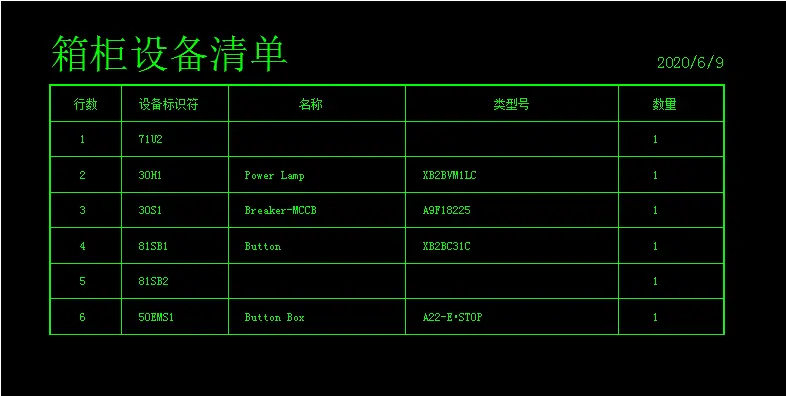

4.2 然后拖动到21页的界面，这样控制面板的箱柜设备清单就好了
