EPLAN电气图实例：控制回路（电机回路基础）

前几次我们画了3张电源回路，基本上成型了

这一次我们画电机回路：

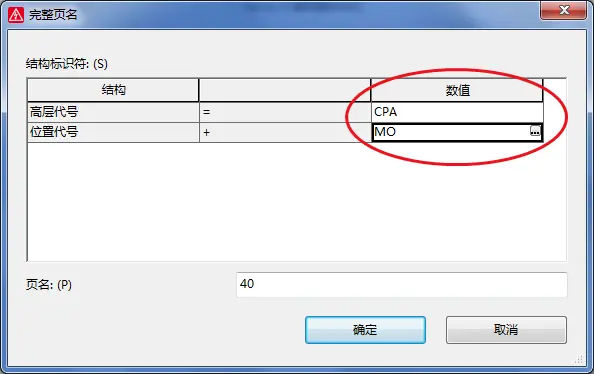

1.0首先新建页，完整页名这里主要设置结构标识符，

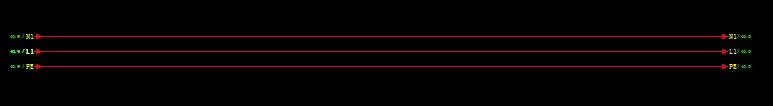

2.0 复制32页的L1 N1 PE中断点，对齐X轴方向

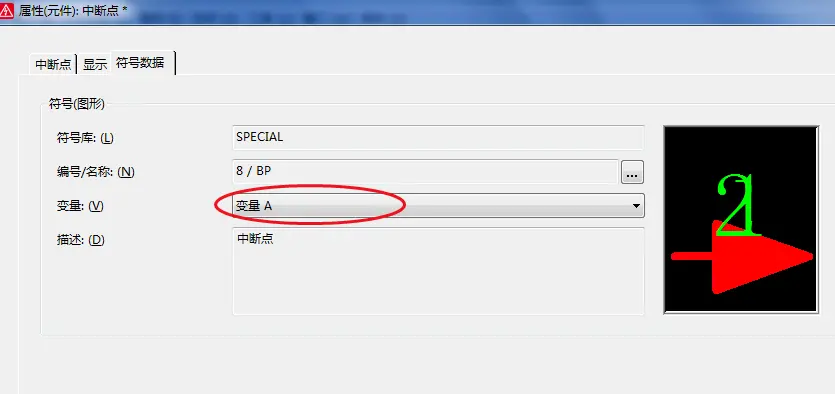

2.1 复制32也P24,N24中断点,复制过来的符号是向下的，要把他调整下方向

3.0 下面需要插入一个伺服电机盒子，有3个办法，

①.是去下载厂家提供的现成的宏。

②.如果找不到，那就只能自己画了，一般是使用黑盒功能，在工具栏上有黑盒，并且有两种黑盒专用的制端子。把驱动器画成黑盒，然后使用专用端子画需要的端子。黑盒里面的设备可画可不画

③.从别人的电气图上扣下来

先说最简单的办法③，

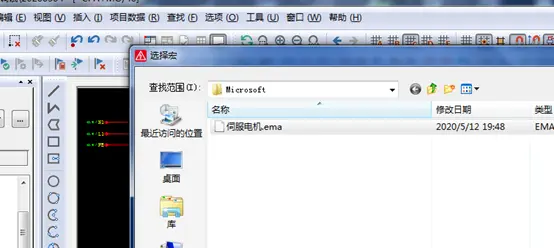

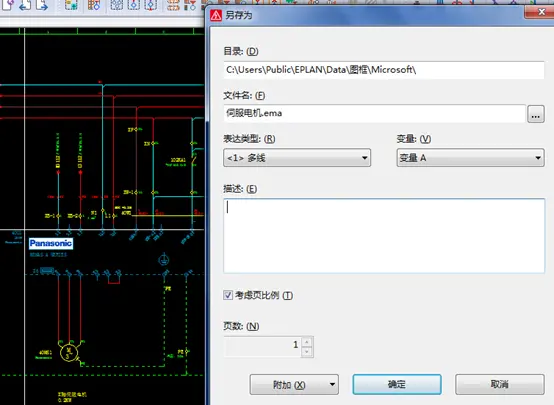

先找一张老图，圈选你要的元器件符号，右键添加新建宏，如下图，命名等设置下，点确定

然后就可以在插入宏中找到了，（需要的朋友，关注并私信百家号-老王工控笔记，发送“伺服宏”，就会得到免费的宏）

至于第②个办法，因为设计内容较多以后会讲到

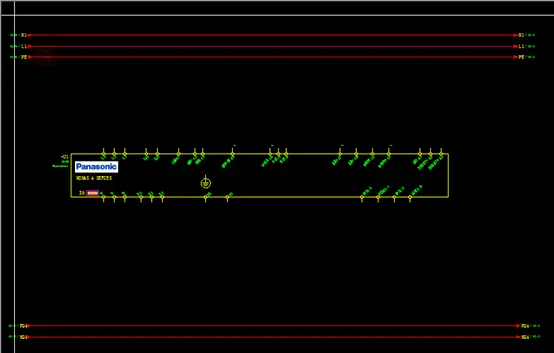

4.0 插入后的效果图

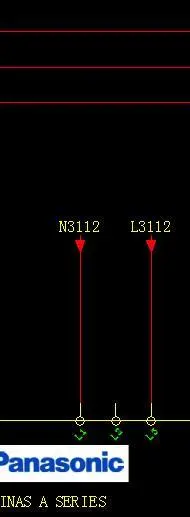

5.0 从31页的伺服电源L3112 N3112中断点，接入伺服的主电源L1 L3

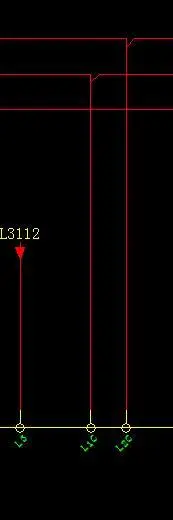

6.0 利用T节点，把伺服的控制电源L1C L2C接入到L1 N1中

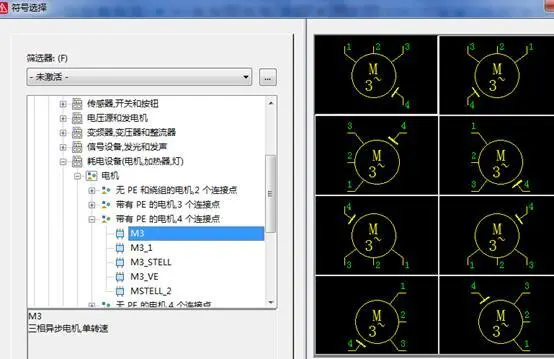

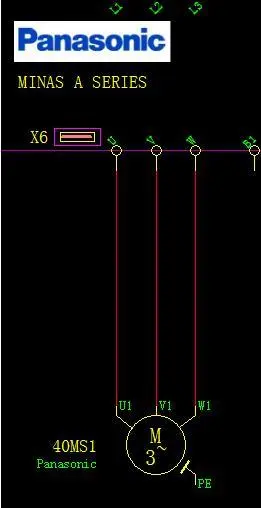

7.0 插入电机符号，连接伺服驱动器的U V W

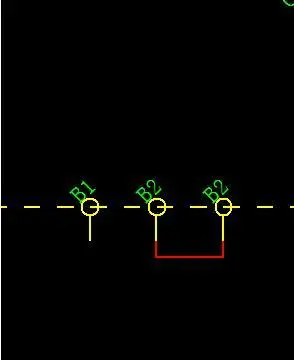

8.0 利用角，短接B2

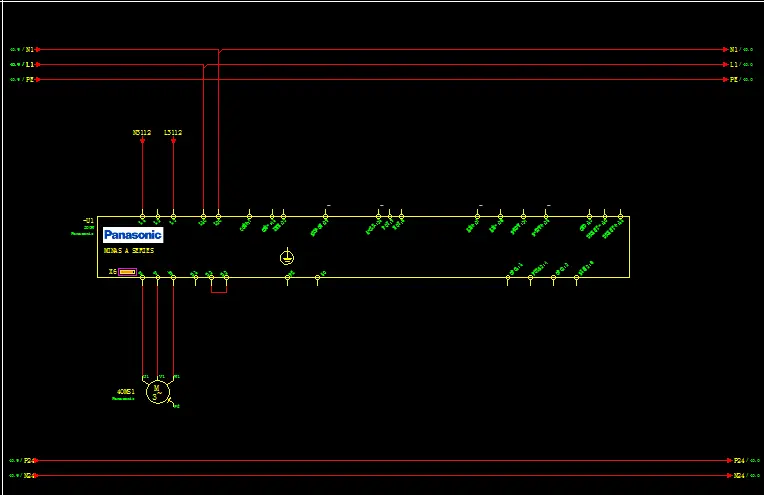

最后是这样的
