EPLAN电气图实例：电源回路（3）

上一课应该做到下图这样：

今天继续-----

1.1 有个地方需要加个限位锁，柜内的散热风扇和柜内照片照明，当控制柜关闭时散热风扇打开，当控制柜打开时，柜内照明灯亮散热风扇关闭，互锁符号没有现成的，需要自己组合下，一个常开一个常闭

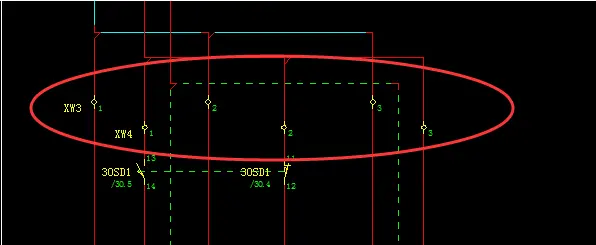

1.2 上面已经在风扇跟照明那里，各添加了一个常开一个常闭，现在想实现互锁的效果怎么办？加一个直线

1.3 上图这个直线是不是有点丑，我们把它美化下，双击直线，把线型改成虚线，线宽改细一点，苗条一点，看效果！

2.这一页电源回路的，主要元器件都画好了，下面该干嘛了呢？画端子,如下图，已经放置好2个端子，一个地线端子，另外注意PE地线是另一组端子，总电源接入的L N可以是一组端子XW0

3. 这里也要放2个端子，可以看到有4个接线头，这边L N 各放2片端子短接片短接应该是够了，注意别火线零线短一起了,每组端子要用隔板隔开

4.这里出去的L1 N1因为比较多，所以L1 N1单独组成一组端子

5. 这里也需要2组端子

6.这一页的端子差不多就好了，总结一句，多线的地方肯定要布置端子，下面我们要给元器件挂个牌，让电气图更易读

这里科普下-----

容量（KVA）：电气中的容量就是指该设备或者回路中的有功功率与无功百功率的向量和，单元标志是VA，千伏安是KVA，兆伏安为MVA。如果仅仅只度有有功功率，就用W，KW、MW来表示。

220V 1P 50HZ: 指电源规格为单相电，电源AC220V,50hz是中国大陆使用的交流电的频率.

7. 依葫芦画瓢，给这张图的其他元器件也给上，牌坊

8. 谁有兴趣，来画个危险警示符

这张电源回路图就差不多了，如下
